物理选择性必修 第二册变压器背景图课件ppt

这是一份物理选择性必修 第二册变压器背景图课件ppt，共17页。PPT课件主要包含了什么是互感现象，课前提问，送电过程，引入新课，生活中需要各种电压，几种常见的变压器，变压器，变压器的变压变流规律，本节课的主线，示意图等内容，欢迎下载使用。

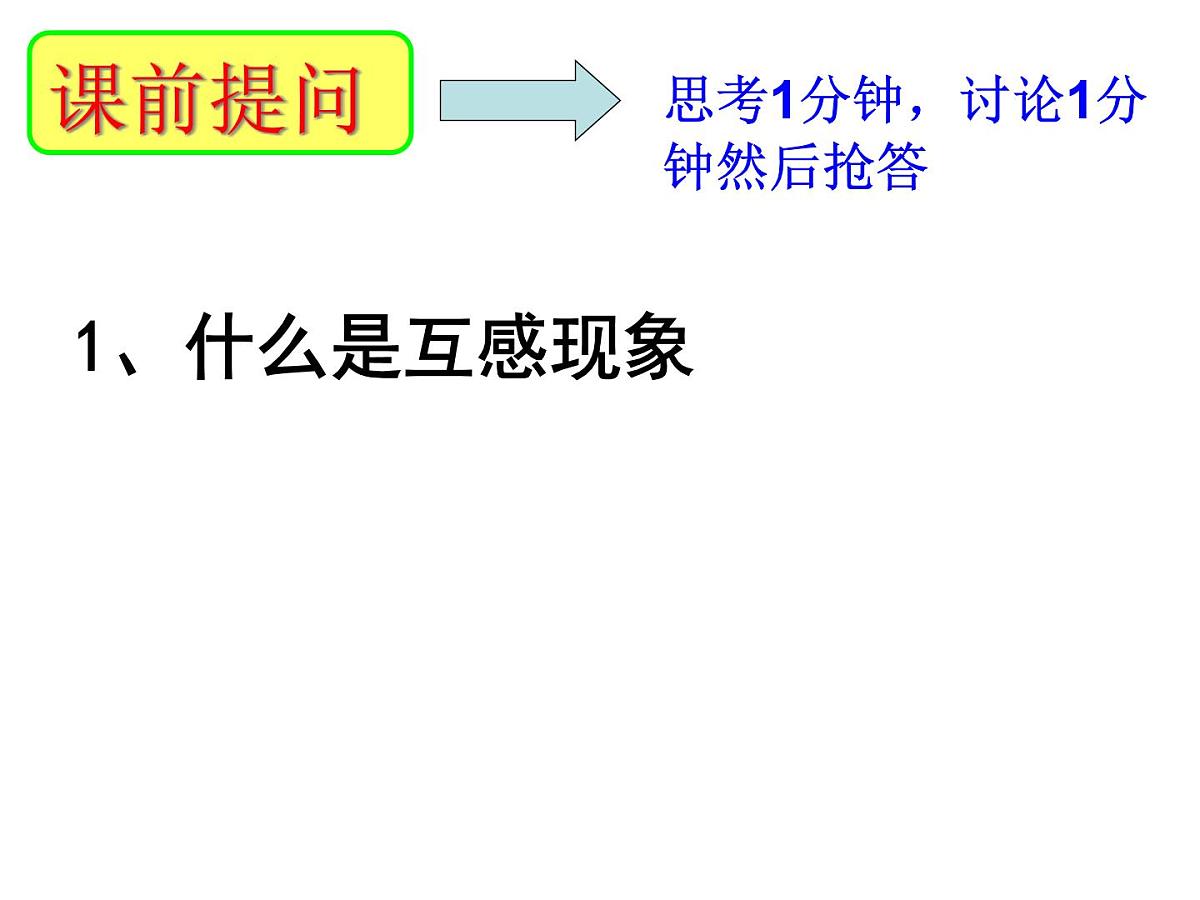

思考1分钟，讨论1分钟然后抢答

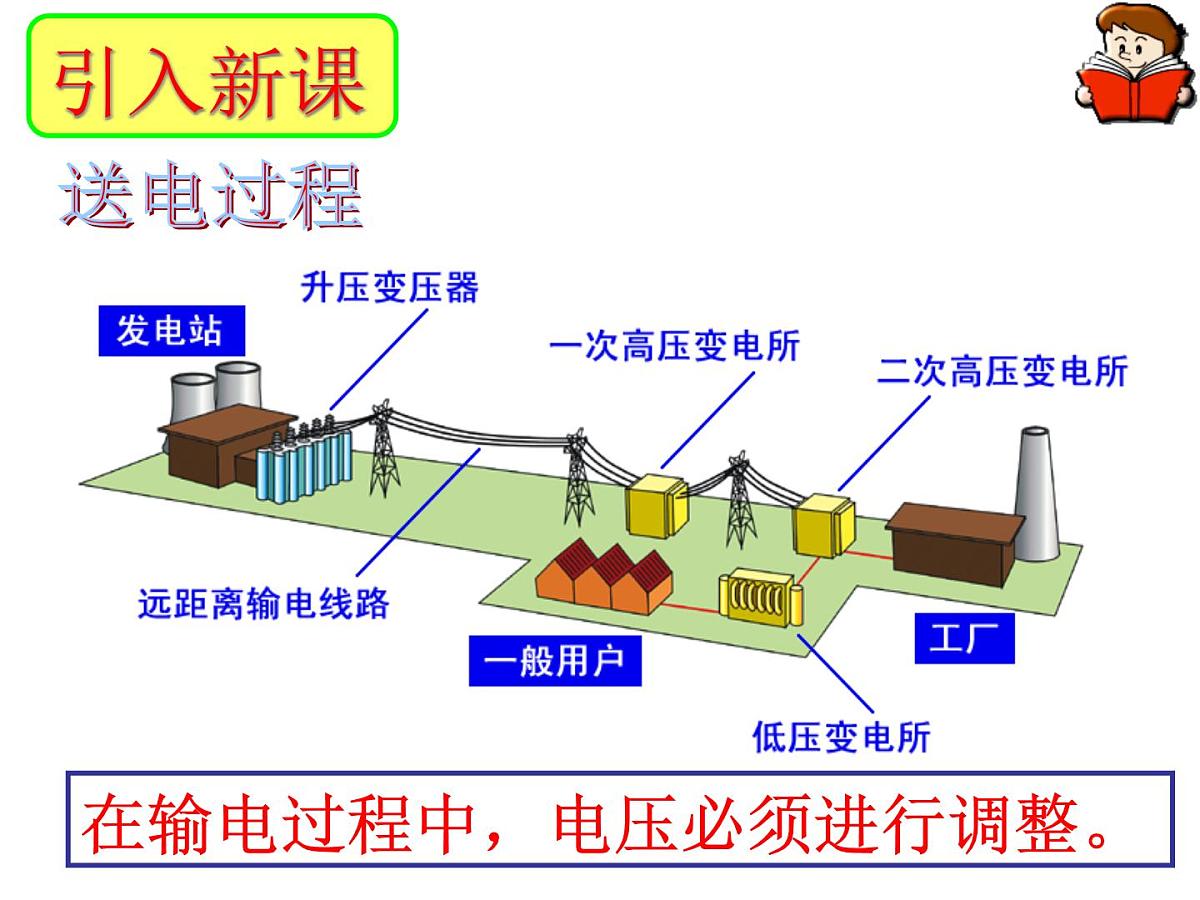

在输电过程中，电压必须进行调整。

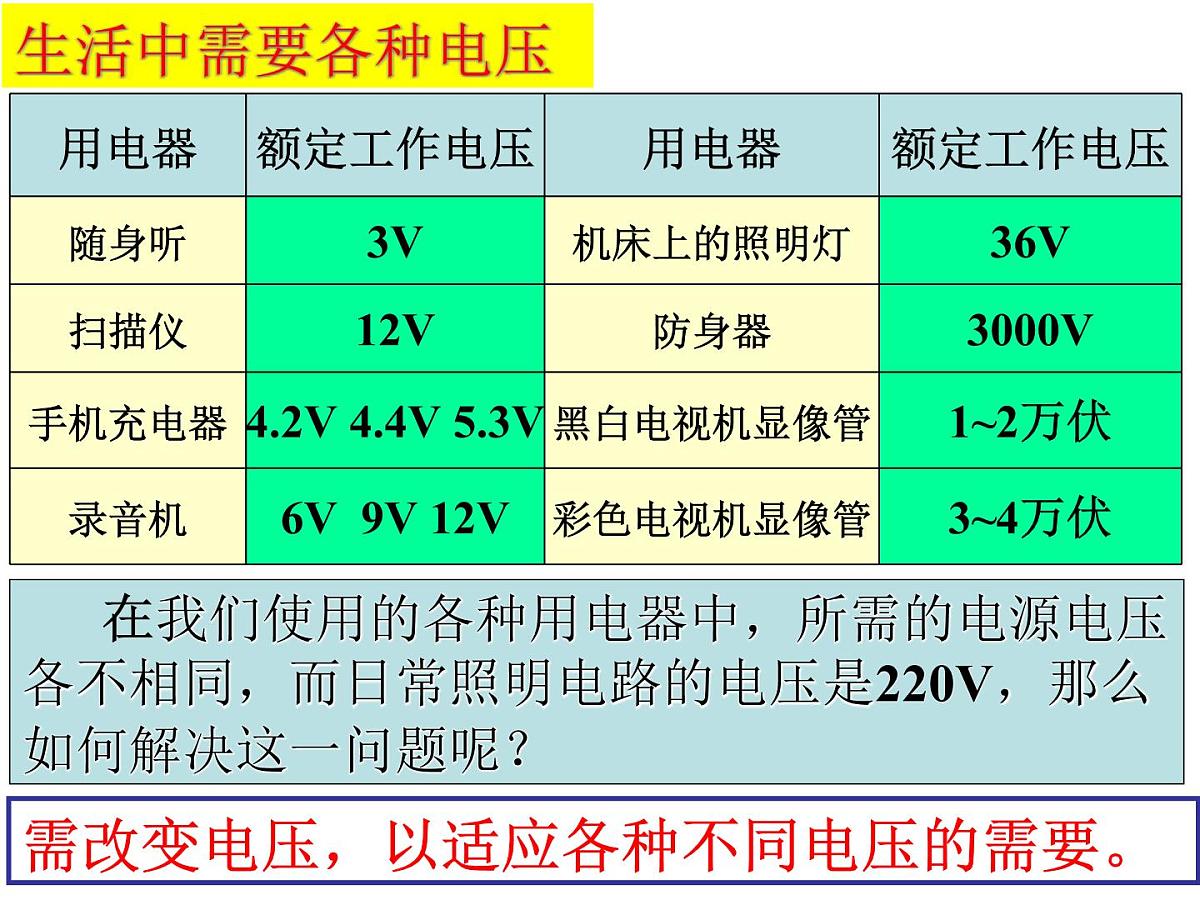

在我们使用的各种用电器中，所需的电源电压各不相同，而日常照明电路的电压是220V，那么如何解决这一问题呢？
需改变电压，以适应各种不同电压的需要。

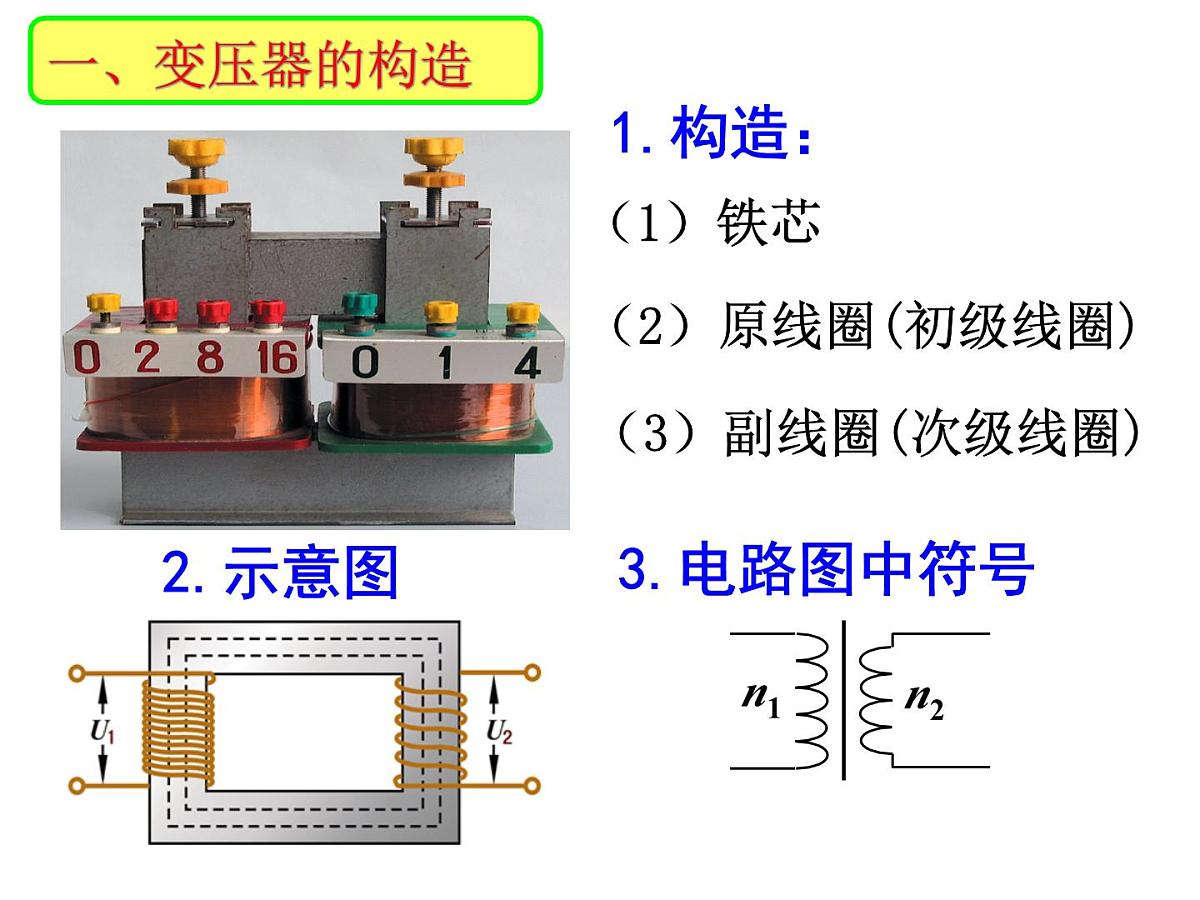

（2）原线圈(初级线圈)
（3）副线圈(次级线圈)

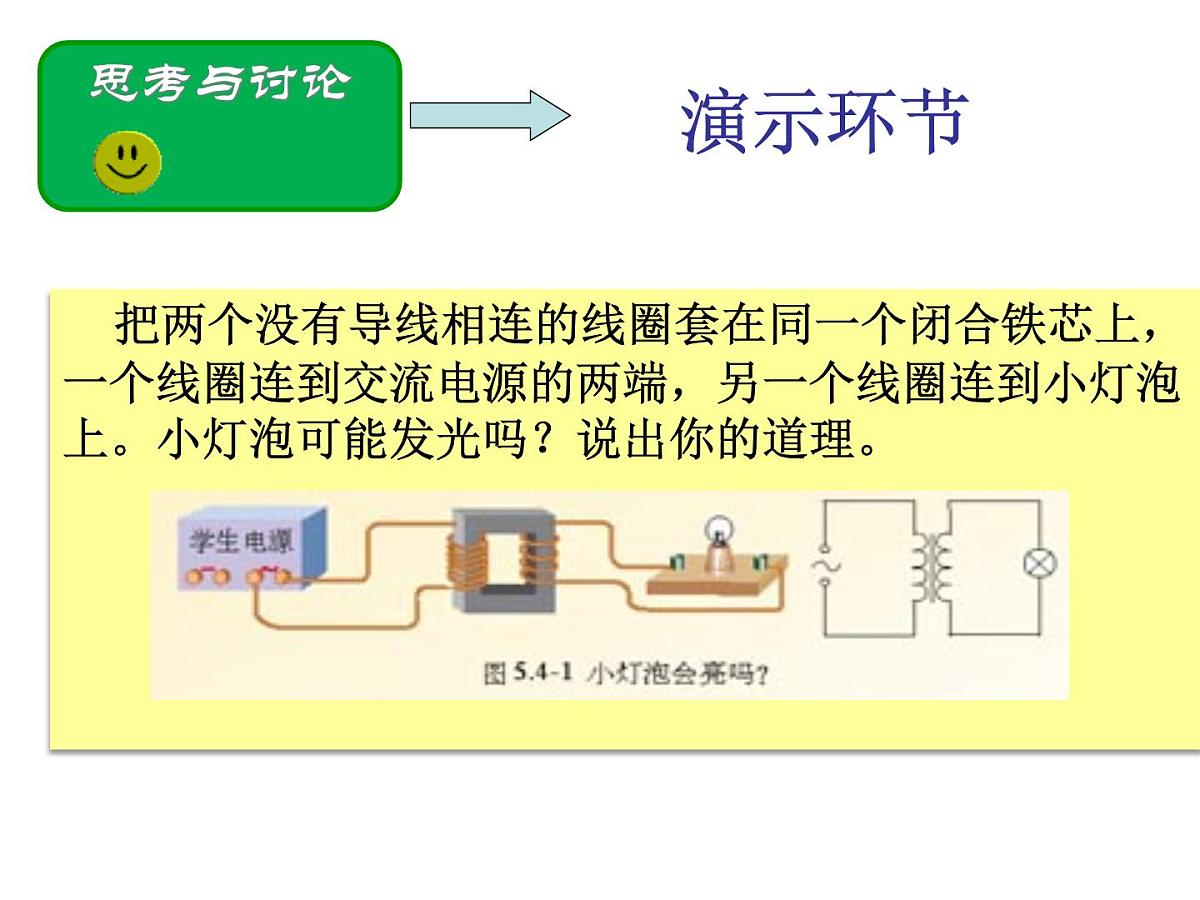

把两个没有导线相连的线圈套在同一个闭合铁芯上，一个线圈连到交流电源的两端，另一个线圈连到小灯泡上。小灯泡可能发光吗？说出你的道理。
问题：小灯泡未与电源直接相连，为什么发光了呢？你认为变压器的工作原理是什么？
变压器通过闭合铁芯，利用互感现象实现了： 电能 → 磁场能 → 电能转化(U1、I1) (变化的磁场) ( U2、I2)
思考：若给原线圈接直流电压U1,副线圈电压U2?
思考：原、副线圈电压与什么因素有关系？
实验：探究变压器线圈两端电压与匝数的关系
猜想：交流电压、原线圈匝数、副线圈匝数
探究原副线圈电压与匝数关系
——没有能量损失的变压器
实际上变压器的效率都是比较高的，特别是电力设备中的巨大变压器，在满负荷工作时效率可以达到97%～99%，所以理论研究时我们把它当成100%（理想变压器）是没有问题的。
1、n2 >n1 U2>U1——升压变压器
2、n2
