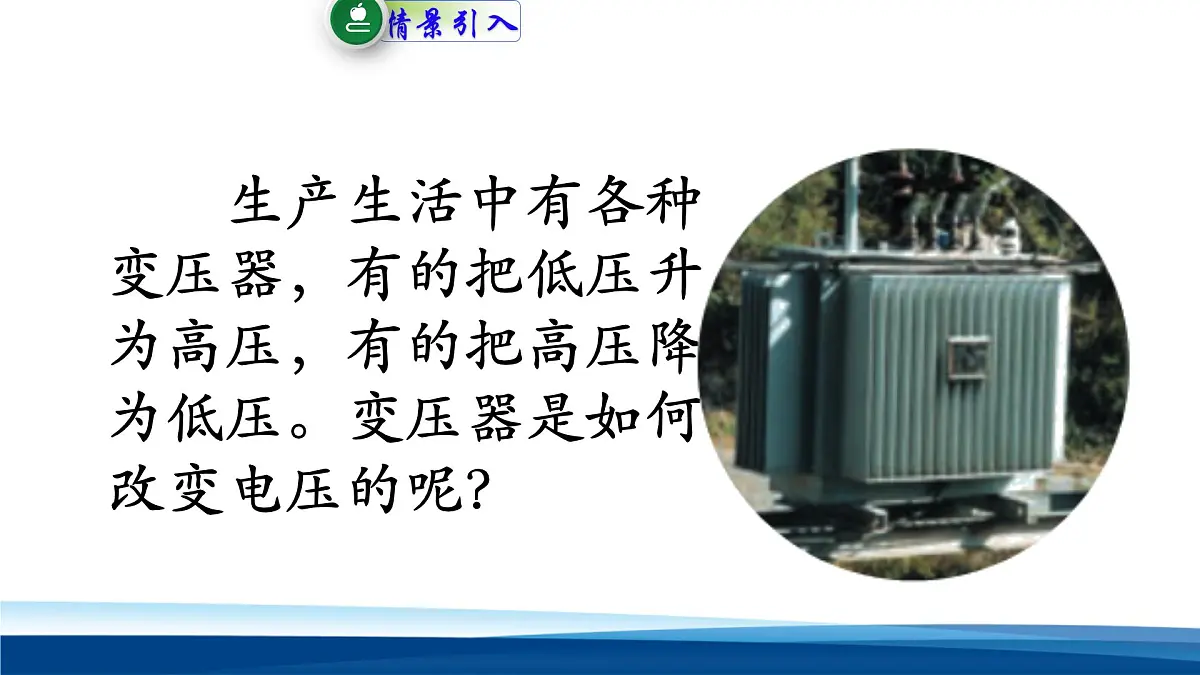

生产生活中有各种变压器，有的把低压升为高压，有的把高压降为低压。变压器是如何改变电压的呢？

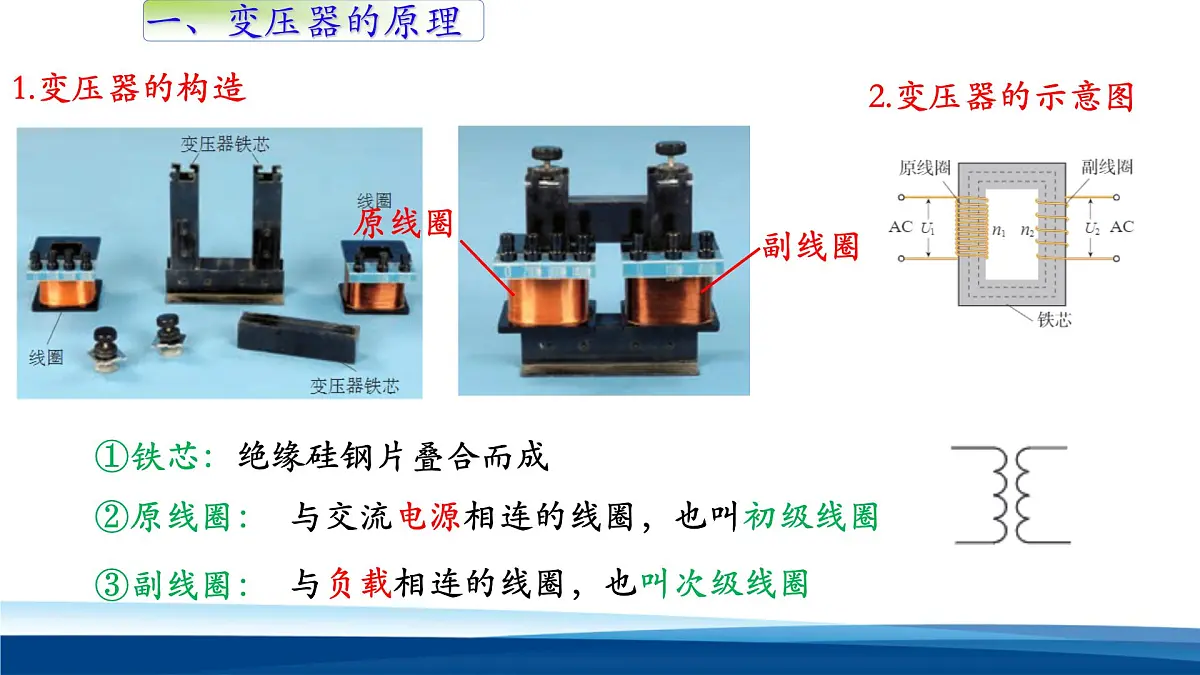

①铁芯：绝缘硅钢片叠合而成
与交流电源相连的线圈，也叫初级线圈
与负载相连的线圈，也叫次级线圈

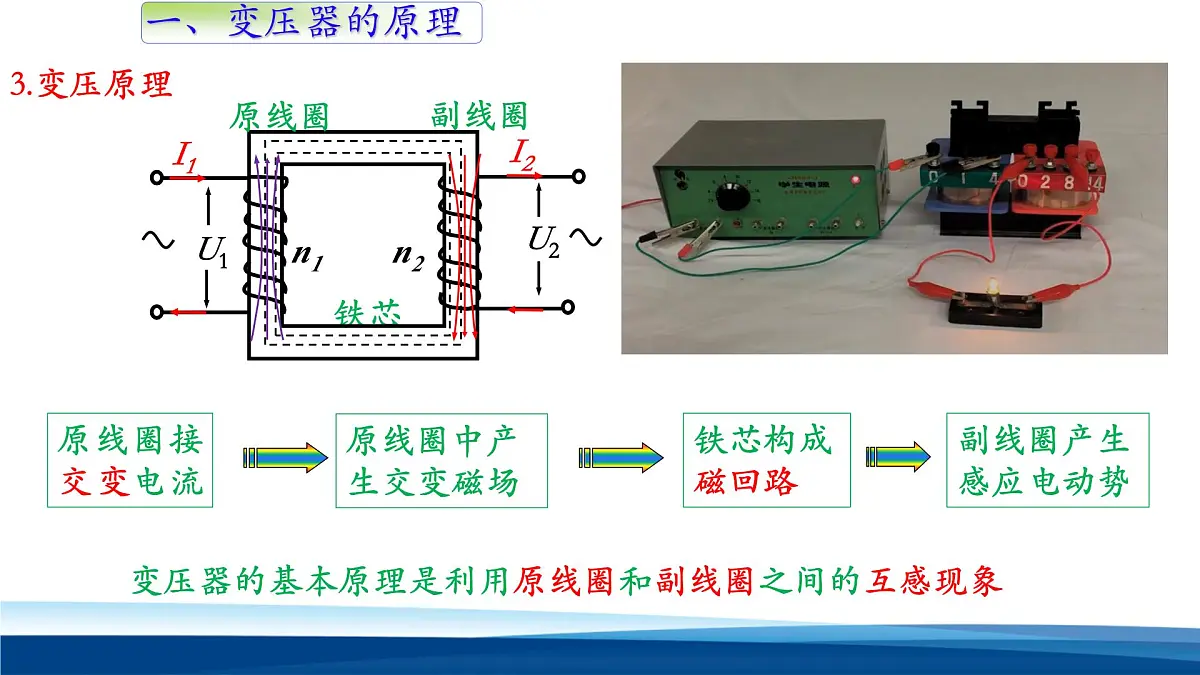

变压器的基本原理是利用原线圈和副线圈之间的互感现象

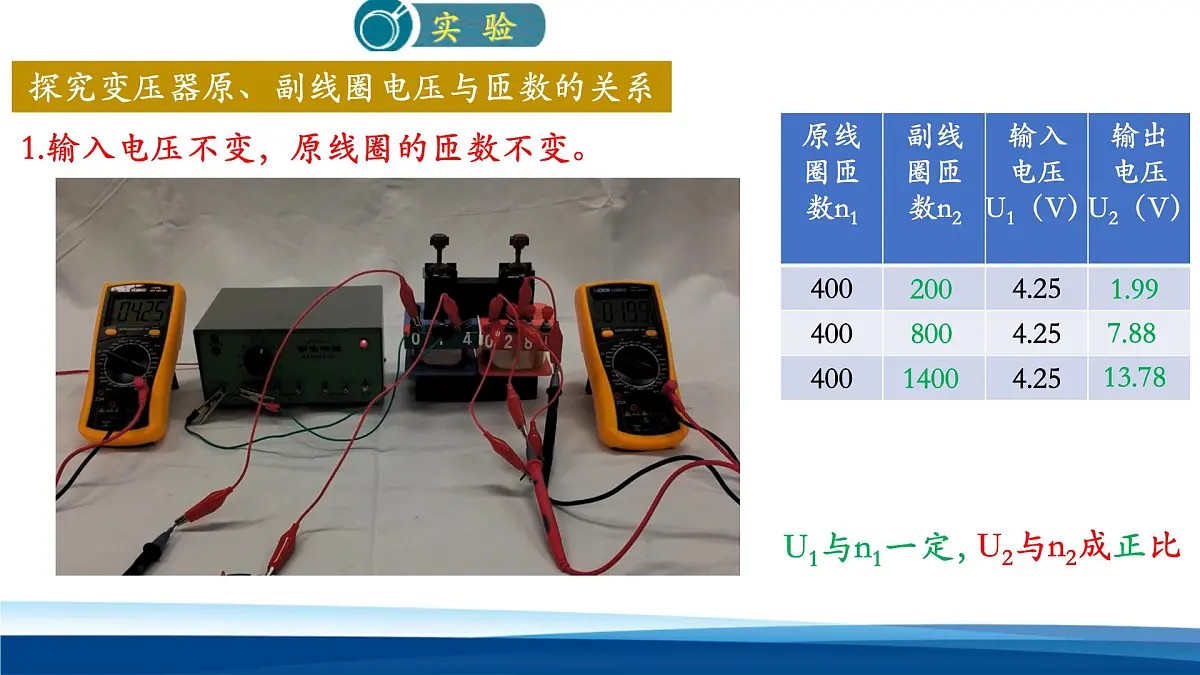

探究变压器原、副线圈电压与匝数的关系
1.输入电压不变，原线圈的匝数不变。
1.输入电压不变，副线圈的匝数不变。

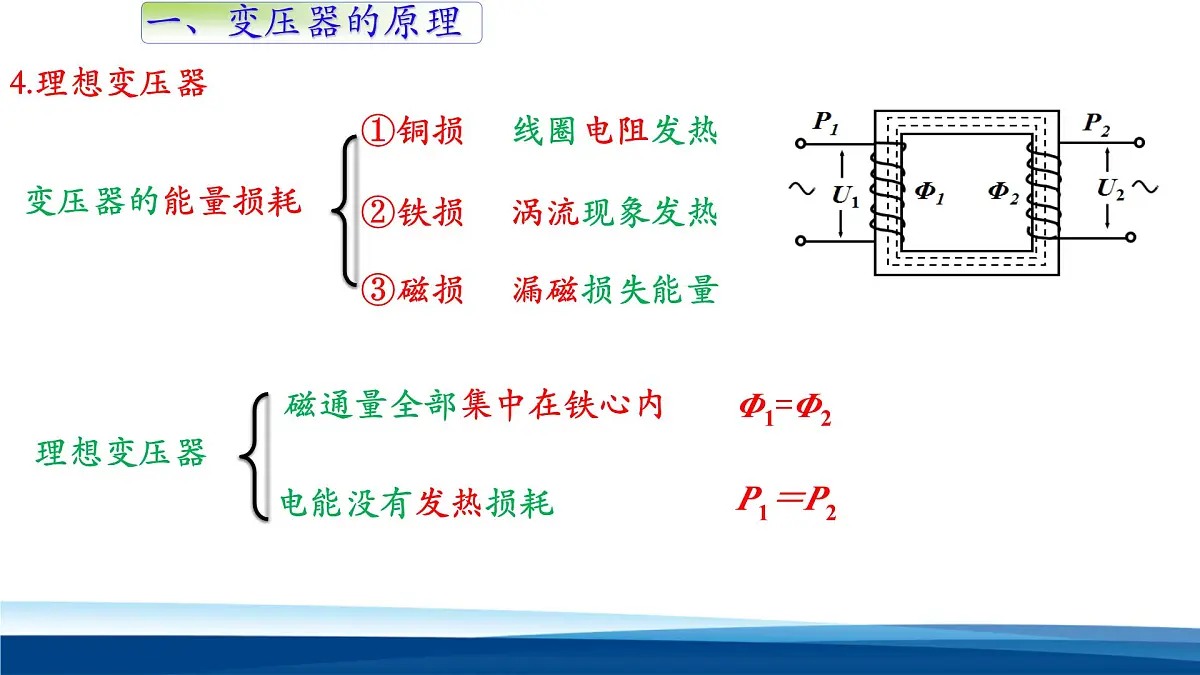

磁通量全部集中在铁心内

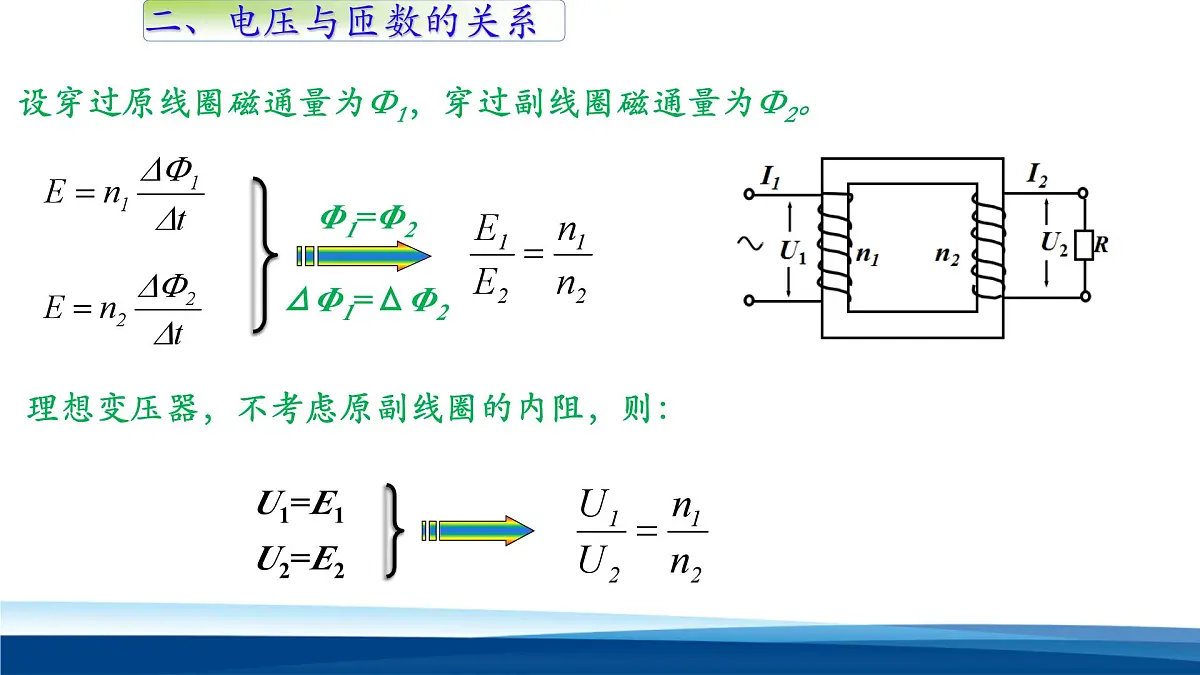

设穿过原线圈磁通量为Φ1，穿过副线圈磁通量为Φ2。
理想变压器，不考虑原副线圈的内阻，则：
U1=E1 U2=E2
理想变压器原、副线圈的端电压之比等于这两个线圈的匝数之比
①n2 >n1 U2>U1——升压变压器
②n2
