高中人教版 (2019)交变电流的描述集体备课课件ppt

这是一份高中人教版 (2019)交变电流的描述集体备课课件ppt，共18页。PPT课件主要包含了周期与频率，单位S，单位Hz，2πf2πn，峰值和瞬时值，最大值，某时刻的值，瞬时值，Emsinωt，Imsinωt等内容，欢迎下载使用。
1.周期T: 一次周期性变化的时间。
2.频率f: 1s内完成周期变化的次数。

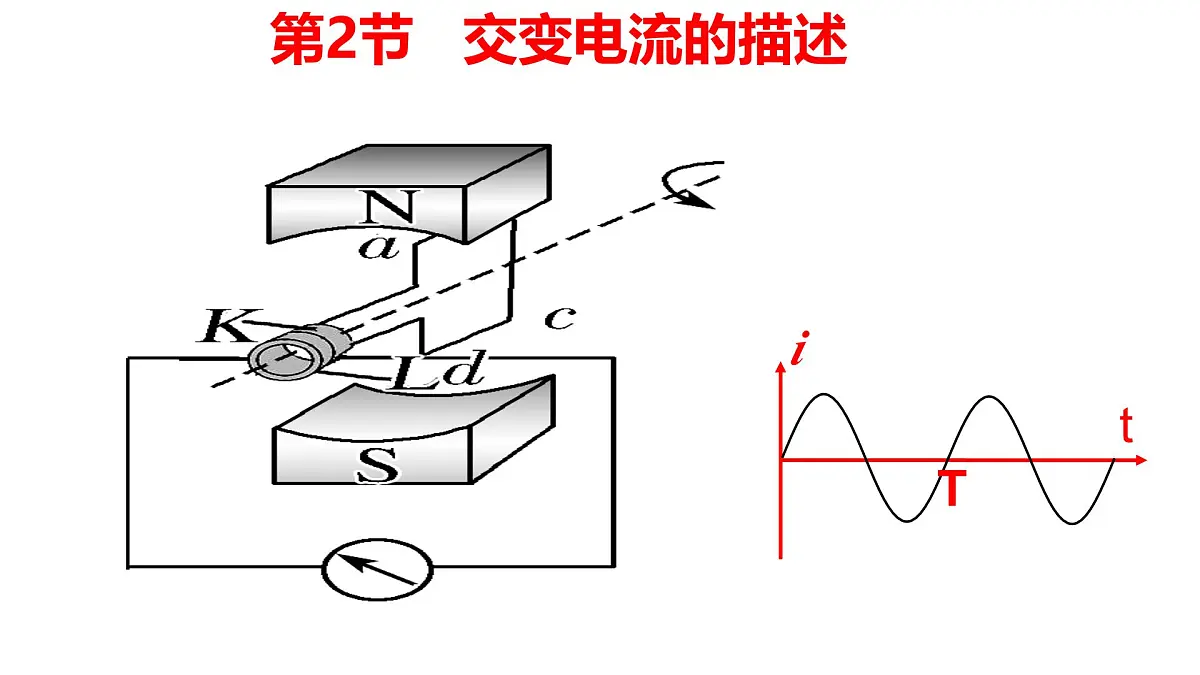

第2节 交变电流的描述
3.T、f、n(转速)、ω(角速度)
思维拓展我国民用交变电流的周期和频率是多少？电流方向每秒钟改变多少次？
答案　T=0.02 s，f=50 Hz，电流方向每秒改变100次。
电容器的击穿电压 交流电压的峰值
答案　小灯泡不会 电容器会被击穿。

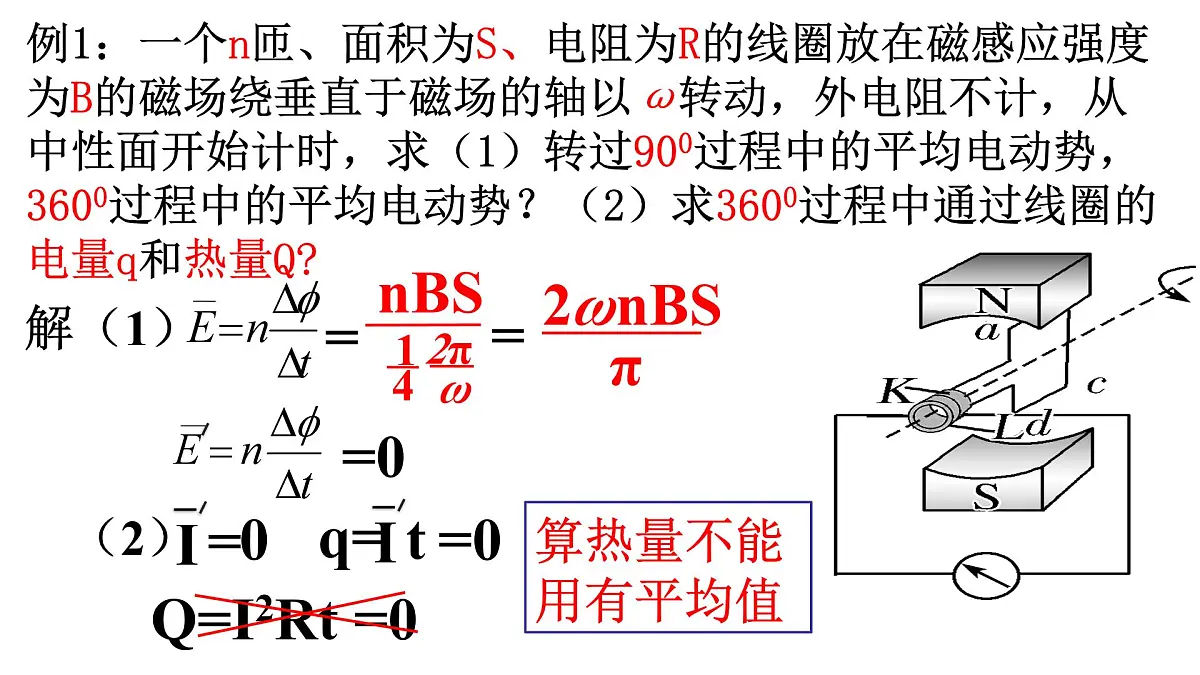

例1：一个n匝、面积为S、电阻为R的线圈放在磁感应强度为B的磁场绕垂直于磁场的轴以ω转动，外电阻不计，从中性面开始计时，求（1）转过900过程中的平均电动势，3600过程中的平均电动势？（2）求3600过程中通过线圈的电量q和热量Q?
如果一个交流电通过一个电阻产生的热量，
与一个恒定电流通过这个电阻在一个周期T内产生的热量相同，
那这个恒定电流的值就叫这个交流电的有效值
3.正弦交流电的有效值
例2：如图表示一交流随时间变化的图像，求此交流的有效值。
注意:①只适用于正余弦交流电
注意:①只适用与正余弦交流电
②用电器的U额、I额指有效值
③交流电流表、电压表的读数是有效值
例3.如图表示一交流随时间变化的图像，求此交流的有效值。
例4.如图表示一交流的电流随时间变化的图像,求该电流的有效值。
例5.如图表示一交流的电流随时间变化的图像,求该电流的有效值。
例6.如图表示一交流的电流随时间变化的图像,求该电流的有效值。
思考：若计时既不从中性面也不从极值面开始,图象会怎么样呢？
i=Imsin(ωt+θ)
线圈t时刻与某个面的角度
u1＝Umsin(ωt＋φ1)和u2＝Umsin(ωt＋φ2)
