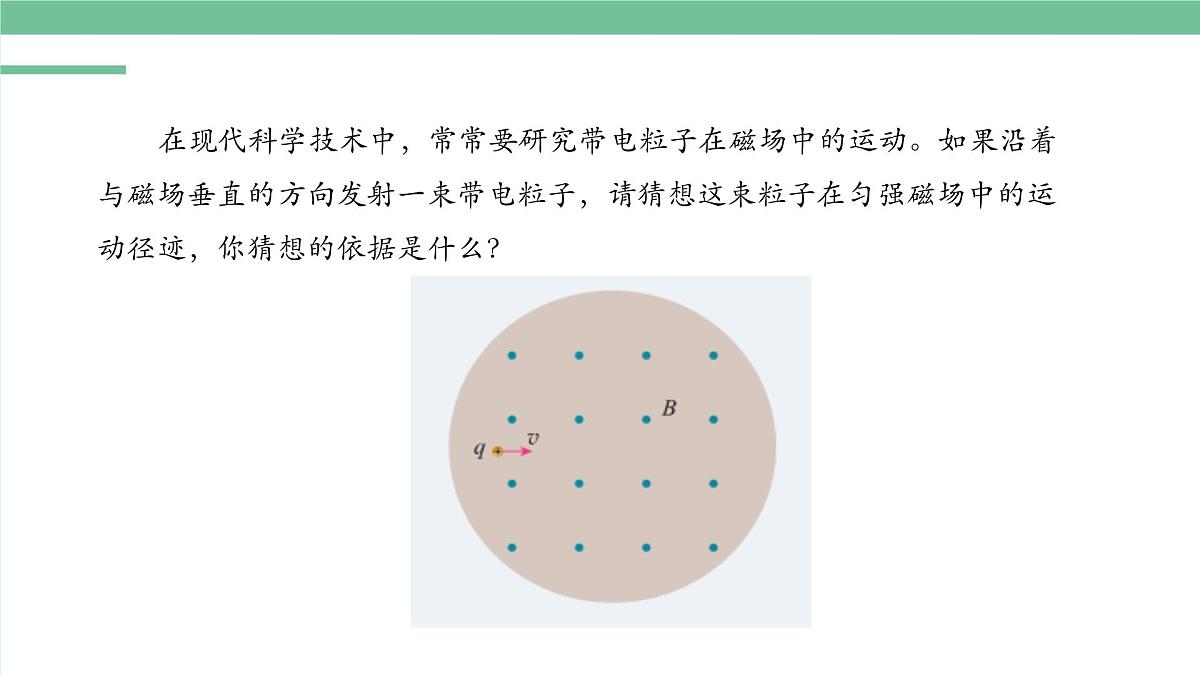

在现代科学技术中，常常要研究带电粒子在磁场中的运动。如果沿着与磁场垂直的方向发射一束带电粒子，请猜想这束粒子在匀强磁场中的运动径迹，你猜想的依据是什么？

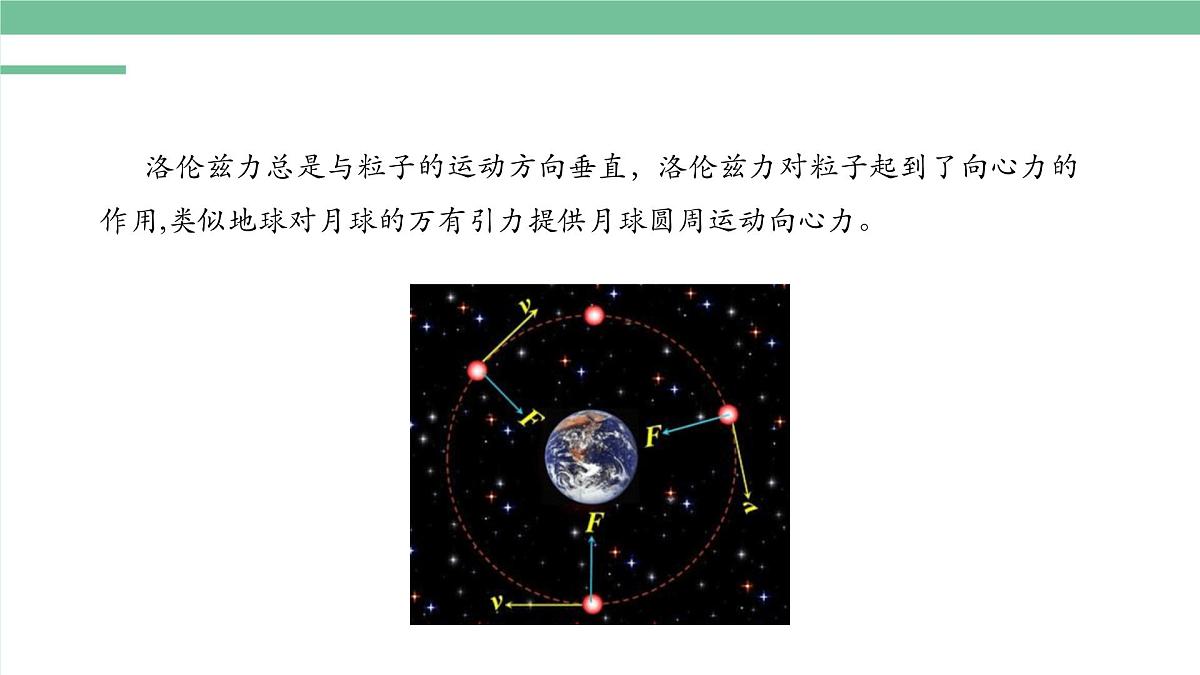

洛伦兹力总是与粒子的运动方向垂直，洛伦兹力对粒子起到了向心力的作用,类似地球对月球的万有引力提供月球圆周运动向心力。

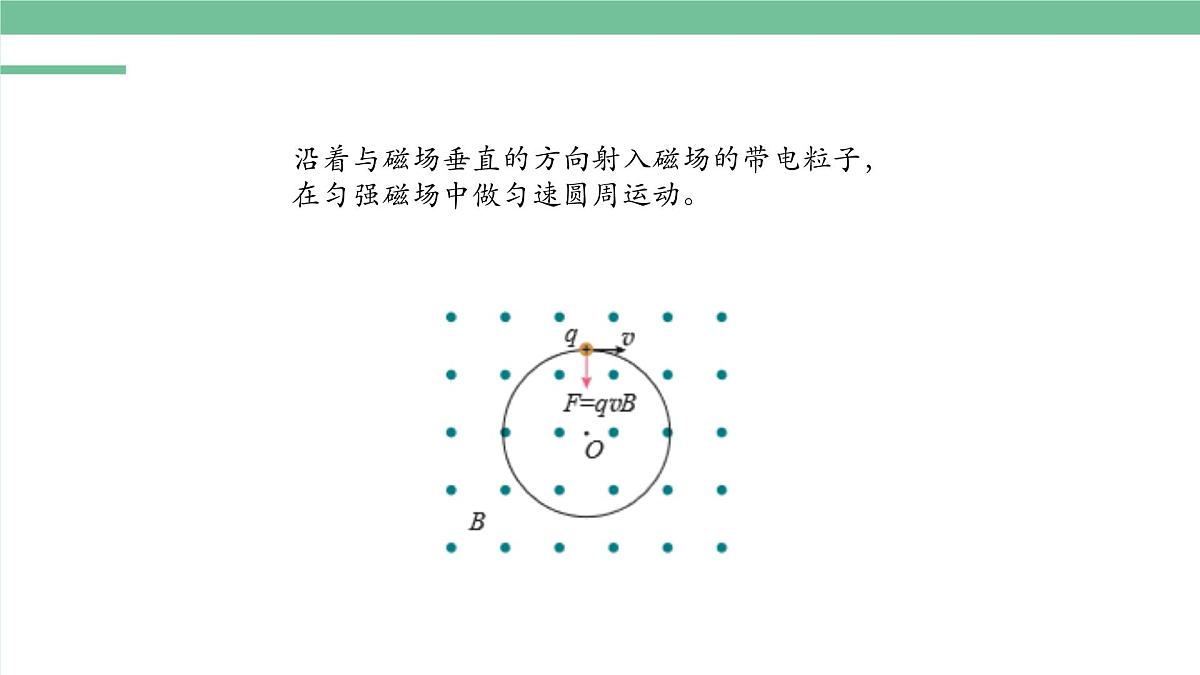

沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动。
垂直射入磁场的带电粒子在匀强磁场中做匀速圆周运动，圆周的半径可能与哪些因素有关？周期可能与哪些因素有关？
洛伦兹力提供向心力，你能推导半径公式公式吗？

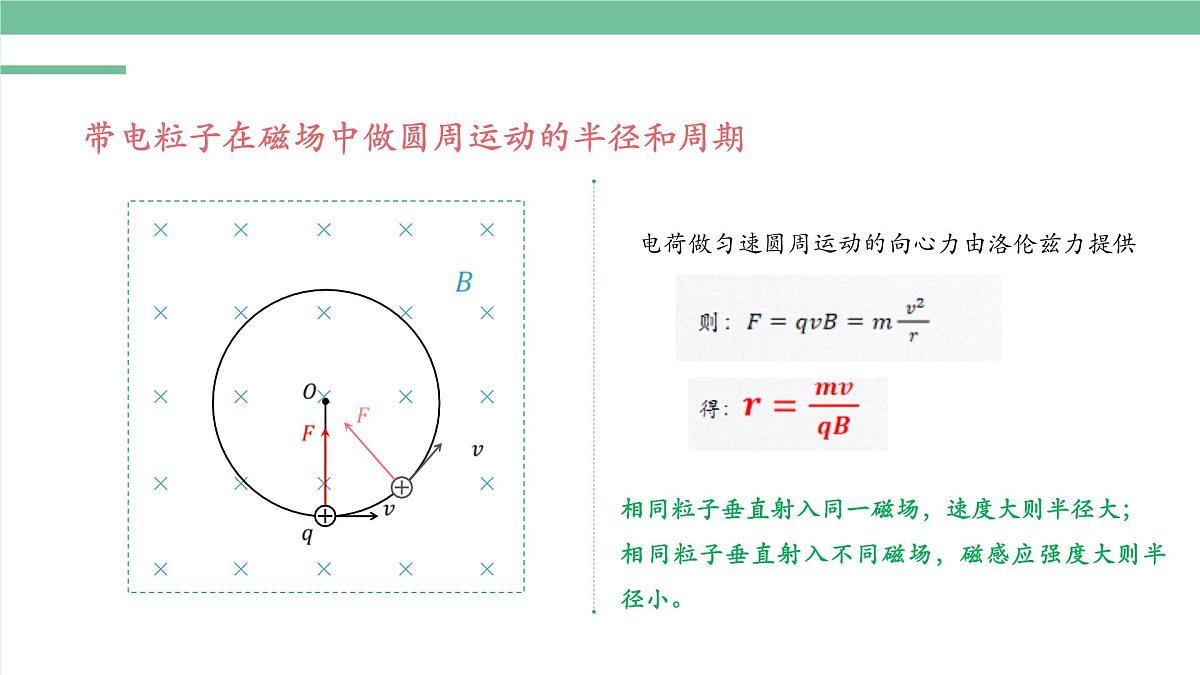

带电粒子在磁场中做圆周运动的半径和周期
电荷做匀速圆周运动的向心力由洛伦兹力提供
相同粒子垂直射入同一磁场，速度大则半径大；相同粒子垂直射入不同磁场，磁感应强度大则半径小。
励磁线圈（亥姆霍兹线圈）
分别预测下列情况下带电粒子的运动径迹，然后用洛伦兹力演示仪进行检验。1.不加磁场2.在玻璃泡中施加沿两线圈中心连线方向、由纸面指向读者的磁场。3.保持出射电子的速度不变，改变磁感应强度。4.保持磁感应强度不变，改变出射电子的速度的大小和方向。
视频： 带电粒子在匀强磁场中的运动
1.不加磁场电子束的径迹如何？
2.给励磁线圈通电后，电子束的径迹如何？
3.保持出射电子速度不变，改变磁感应强度大小，电子束的径迹如何？
粒子射入速度不变,磁场强度增大,轨道半径减小
4.保持磁感应强度不变，改变出射电子速度，电子束的径迹如何？
以速度v1做匀速直线运动
以速度v2做匀速圆周运动
运动的周期跟轨道半径和运动速度均无关，而与比荷q/m成反比。
一个质量为1.67×10-27kg、电荷量为1.6×10-19C的带电粒子，以5×105m/s的初速度沿与磁场垂直的方向射入磁感应强度为0.2T的匀强磁场.求：
1）粒子所受的重力和洛伦兹力的大小之比；2）粒子在磁场中运动的轨道半径；3）粒子做匀速圆周运动的周期
G=mg=1.64×10-26N
F=qvB=1.6×10-14N
G/F=1.03×10-12
qvB>>mg，mg可以忽略.
2)洛伦兹力提供向心力
带电粒子沿垂直电场或磁场射入场运动
F=qE大小、方向不变的恒力
F=qvB大小不变、F⊥v、不做功
带电粒子的运动径迹如何确定圆心方法一：两速度垂线的交点即圆心。
方法二：一速度垂线与弦的垂直平分线的交点。
粒子速度偏（θ）向角等于圆心角（α），并等于弦切角（β）的2倍.
【例】如图所示，一束带负电的粒子以速度v垂直射入磁感应强度为B、宽度为d的匀强磁场中，穿透磁场时速度方向与电子原来入射方向的夹角是30，则此粒子的比荷是多少？穿透磁场的时间是多少？
从同一边界射入的粒子,从同一边界射出时,速度与边界的夹角相等;
在圆形磁场区域内,沿径向射入的粒子,必沿径向射出.
电视机的显像管中，电子束的偏转是用磁偏转技术实现的。电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示。磁场方向垂直于圆面。磁场区的中心为O，半径为r。当不加磁场时，电子束将通过O点而打到屏幕的中心M点。为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B应为多少？
一、带电粒子在匀强磁场中的运动洛伦兹力总是与粒子的运动方向垂直，只改变粒子速度的方向，不改变粒子速度的大小。由于粒子速度的大小不变，粒子在匀强磁场中所受洛伦兹力的大小也不改变，洛伦兹力对粒子起到了向心力的作用。二、 带电粒子在磁场中做圆周运动的半径和周期带电粒子运动轨迹的半径r=mv/qB带电粒子在匀强磁场中做匀速圆周运动时周期T=2πm/qB
1.下列说法正确的是( )
A．运动电荷在磁感应强度不为零的地方，一定受到洛伦兹力的作用B．运动电荷在某处不受洛伦兹力作用，则该处的磁感应强度一定为零C．洛伦兹力既不能改变带电粒子的动能，也不能改变带电粒子的速度D．洛伦兹力对带电粒子不做功
