人教版九年级物理全一册同步(拓展)学讲练测大讲义专题19.8《生活用电》单元核心素养达标拔高测试题(原卷版+解析)

这是一份人教版九年级物理全一册同步(拓展)学讲练测大讲义专题19.8《生活用电》单元核心素养达标拔高测试题(原卷版+解析)，共21页。

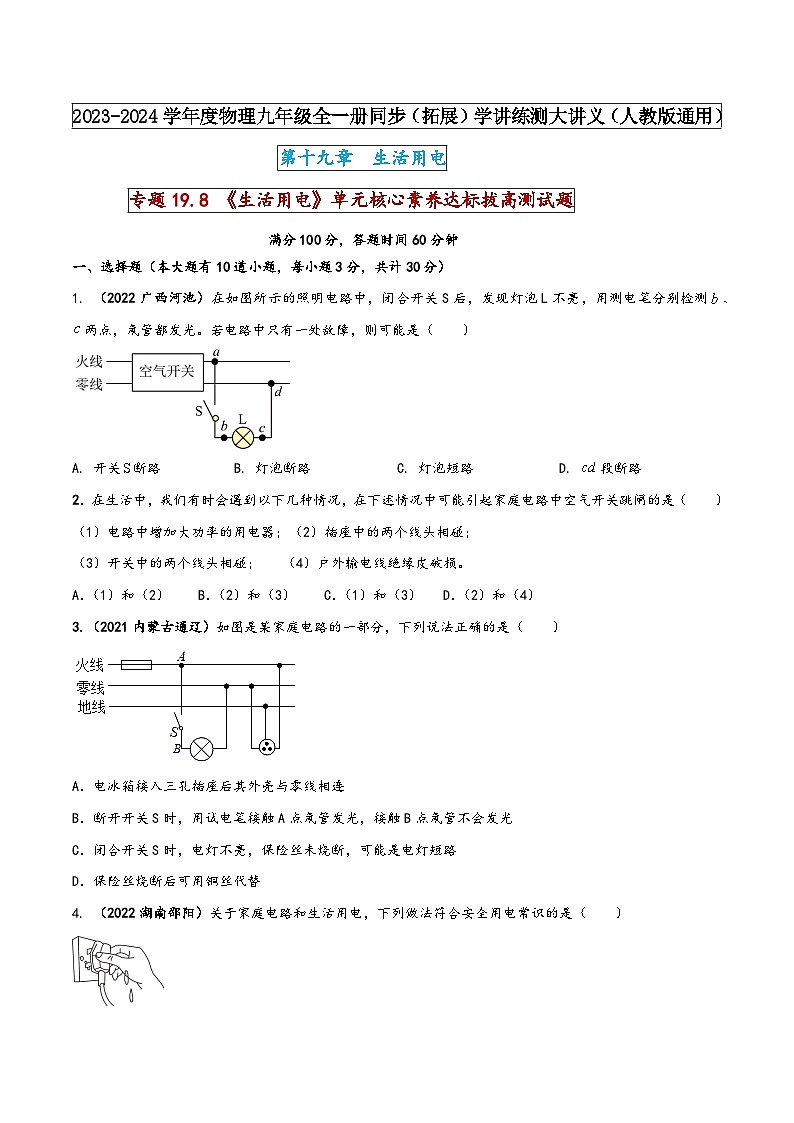

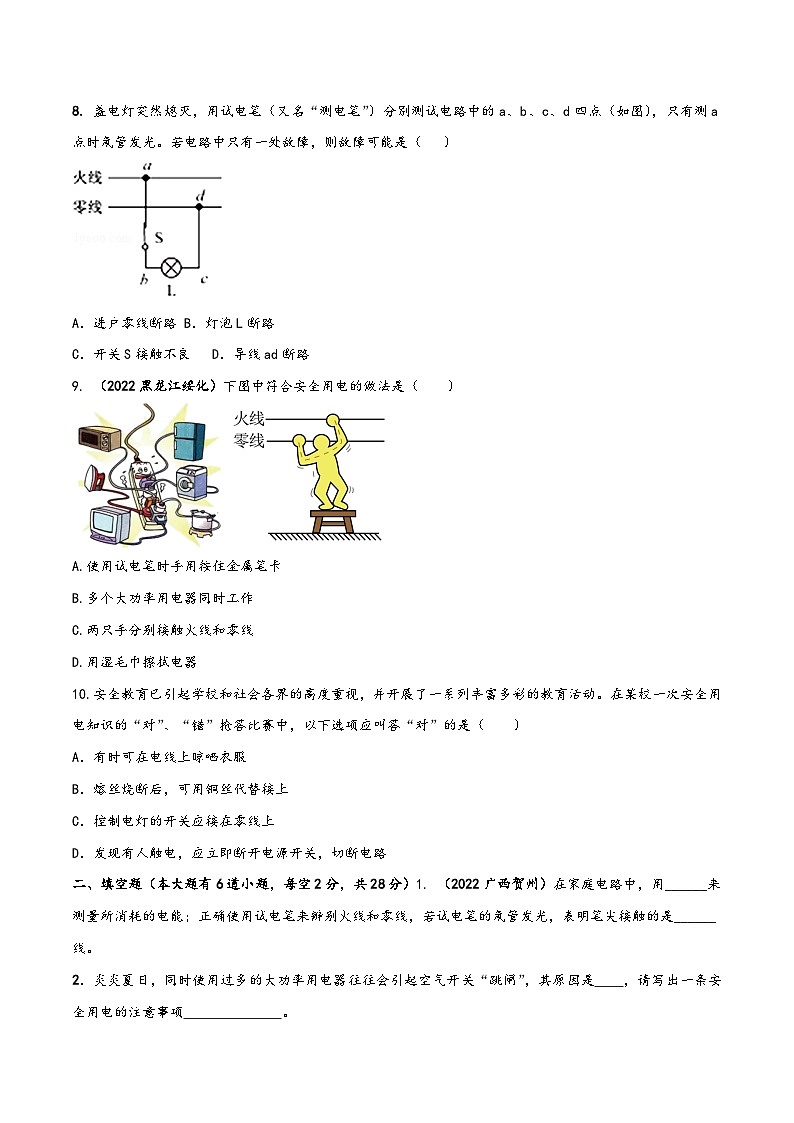

2023-2024学年度物理九年级全一册同步（拓展）学讲练测大讲义（人教版通用）第十九章 生活用电专题19.8 《生活用电》单元核心素养达标拔高测试题满分100分，答题时间60分钟一、选择题（本大题有10道小题，每小题3分，共计30分）1. （2022广西河池）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测、两点，氖管都发光。若电路中只有一处故障，则可能是（　　）A. 开关断路 B. 灯泡断路 C. 灯泡短路 D. 段断路2．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰； （4）户外输电线绝缘皮破损。A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）3.（2021内蒙古通辽）如图是某家庭电路的一部分，下列说法正确的是（　　）A．电冰箱接入三孔插座后其外壳与零线相连 B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光 C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路 D．保险丝烧断后可用铜丝代替4. （2022湖南邵阳）关于家庭电路和生活用电，下列做法符合安全用电常识的是（　　）A. 湿手拔插头B. 有金属外壳的家用电器，金属外壳必须接地C. 随意靠近高压带电体D. 用铜丝、铁丝代替保险丝5. 如图，甲地的电站以恒定电压U给40km外乙地的A、B两盏灯供电，下列说法中正确的是（　　）A．入户线的保险丝是由镍铬合金丝制成的 B．开关都闭合，当A灯短路时，会烧坏保险丝和B灯 C．同时工作的灯泡数量越多，灯丝两端的电压越小 D．同时工作的灯泡数量越多，输电线的发热功率越小6．（2022•宜昌）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（　　）A．插座发生短路 B．灯泡发生短路 C．de间断路 D．ef间断路7. 在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（　　）A．零线上保险丝烧断B．火线上保险丝烧断C．灯丝烧断D．插座短路8. 盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（ ） A．进户零线断路 B．灯泡L断路C．开关S接触不良 D．导线ad断路9. （2022黑龙江绥化）下图中符合安全用电的做法是（　　）A.使用试电笔时手用按住金属笔卡B.多个大功率用电器同时工作C.两只手分别接触火线和零线D.用湿毛巾擦拭电器10.安全教育已引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，以下选项应叫答“对”的是（　　）A．有时可在电线上晾哂衣服B．熔丝烧断后，可用铜丝代替接上C．控制电灯的开关应接在零线上D．发现有人触电，应立即断开电源开关，切断电路二、填空题（本大题有6道小题，每空2分，共28分）1. （2022广西贺州）在家庭电路中，用______来测量所消耗的电能；正确使用试电笔来辨别火线和零线，若试电笔的氖管发光，表明笔尖接触的是______线。2．炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是　　，请写出一条安全用电的注意事项　 　。3. 经验证明，只有　　V的电压才是安全的。某人在维修家庭电路时，站在干燥的木凳上，一只手单接触到了火线，他　　（填“会”或“不会”）触电。4．如图所示，试电笔手接触的部位通常刻有一些花纹，方便拿住试电笔不掉落，这是为了增大手与试电笔之间的 　　。使用试电笔可以检测电气设备的外壳是否 　　。如果站在地上的人不小心接触了火线，这时总开关上的 　　（填“空气开关”或“漏电保护器”）会迅速切断电路，对人身起到保护作用。5.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是　　的（选填“串联”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与 　相连，防止触电．6.如图甲所示的两种使用测电笔的方法，正确的是　　_．如图乙所示是两种硬导线与螺钉压按式接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是　　．如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路　　，使空气开关跳闸．CDAB甲乙丙三、简答题（本题有3个小题，共14分）1. （4分）（2022黑龙江牡丹江）【动手动脑，实践体验】如图所示，小冰在课前展示了一盏自制的“铅笔芯电灯”。他将8节1号电池串联起来做电源，用两条铝箔纸条做导线，拿一根2B自动铅笔芯穿过铝箔纸条，架在烧杯口处。戴上绝缘隔热手套，将铝箔纸条的两端连接在电源的正负极上，稍等一会儿，小小的铅笔芯竟然热得发光，而与它相连的铝箔纸条却不怎么热。请分析解释上述现象。2. （4分）（2022齐齐哈尔）“珍爱生命，注意用电安全”是同学们日常生活中必须具有的安全意识。小鑫的爸爸想给放在室外的电动自行车充电，由于家中插线板（如图）的导线长度不够，小鑫的爸爸又找来一段足够长的导线，打算把两段导线连接起来，从而增加插线板导线的长度。当爸爸刚连接好导线，小鑫看到后告诉爸爸，导线连接处往往比别处更容易发热，加速老化，甚至引起火灾，存在安全隐患。请你也来解释一下这是为什么？3.（6分）阅读下面某同学日记，指出其中三个不符合安全用电要求的做法． 充实的一天 今天家里进行了大扫除．妈妈用湿抹布把正在发光的灯泡擦得干干净净，然后湿着手顺便关了开关．妈妈担心丁香上落微尘，给冰箱加上了厚厚的防尘布． 爸爸负责清理家里的电器，他先断开开关，把家里坏掉的用电器都换掉．插电冰箱的插头时，插头无法插入两孔插座便掰断了中间的那根，顺利的将插头插入了多个大功率用电器都在使用的插排．妈妈觉得空调应该清理一下，爸爸就直接拿起清洗剂喷在了正在工作的空调上．我看到电蚊香一直开着就把它直接拔掉了，电蚊香的电线有些地方的绝缘层破掉了，我用绝缘胶布把破损部分包了起来． 啊，真是美妙而充实的一天！①　 　．②　 　．③　 　．四、作图题（本题有2个小题，共6分）1．（2022•镇江）请用笔画线代替导线，将开关和灯泡正确连入家庭电路。2. 用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。五、综合应用题（本大题有2道小题，共22分）1.（12分）如图是家庭电路的一部分．电能表的电流规格是“10（40）A”，L是“220V 22W”的节能灯，插座上接入“220V 220W”的电视机（图中未画出）．灯和电视机同时工作，求：（1）通过电能表的电流；（2）连续工作4h消耗多少kW·h的电能；（3）该电路中还能接入的用电器的最大功率．2．（10分）某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。其简化等效电路如图所示，此时处于空挡位置。闭合开关S，旋钮绕P转动，实现挡位转换，旋至1挡时R1、R2同时工作，洗衣机处于加热状态；旋至2挡时R2和电动机同时工作，洗衣机处于保温洗涤状态。主要参数如图中的表所示。[c水＝4.2×103J/（kg·℃）]（1）洗衣机内注入10kg的水，在额定电压下连续加热1050秒，水温由20℃上升到50℃，此过程中的加热效率是多少？（2）防电墙技术的应用是洗衣机未来发展的趋势。防电墙通过在洗衣机内部形成永久性电阻保证人的安全。异常漏电情况下，电流依次经防电墙和人体流入大地，若人体的最大电阻为1×105Ω，人体的安全电压不高于36V，通过计算判断防电墙技术能否保证人的安全。2023-2024学年度物理九年级全一册同步（拓展）学讲练测大讲义（人教版通用）第十九章 生活用电专题19.8 《生活用电》单元核心素养达标拔高测试题满分100分，答题时间60分钟一、选择题（本大题有10道小题，每小题3分，共计30分）1. （2022广西河池）在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测、两点，氖管都发光。若电路中只有一处故障，则可能是（　　）A. 开关断路 B. 灯泡断路 C. 灯泡短路 D. 段断路【答案】D【解析】A．若开关S断路，则电流无法从火线流到、两点，用测电笔分别检测、两点，氖管不会发光，故A不符合题意；B．若灯泡断路，则电流无法从火线流到点，用测电笔分别检测点，氖管不会发光，故B不符合题意；C．若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测、两点，氖管不会发光，故C不符合题意；D．若段断路，电流从火线流到、两点时，无法流回零线，只能通过测电笔、人体流进大地，所以测电笔有电流流过，氖管会发光，故D符合题意。故选D。2．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（　　）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰； （4）户外输电线绝缘皮破损。A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）【答案】A【解析】家庭电路中电流过大，会引起家庭电路中空气开关跳闸。其原因主要有两种，一是用电器短路，二是用电器的总功率过大。根据各种情况中的现象，进行判断。（1）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；（3）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。可见，可能引起家庭电路中空气开关跳闸的是（1）（2）。3.（2021内蒙古通辽）如图是某家庭电路的一部分，下列说法正确的是（　　）A．电冰箱接入三孔插座后其外壳与零线相连 B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光 C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路 D．保险丝烧断后可用铜丝代替【答案】B【解析】（1）电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故。（2）测电笔是辨别火线和零线的仪器，当测电笔的笔尖接触零线和地线时，氖管不会发光。（3）灯不发光的原因，一是电路开路，二是灯被短路，三是灯的实际功率太小。（4）保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采用电阻率大，熔点较低的材料制作。A．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；B．断开开关S时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；C．若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路；若电灯短路，会造成干路中的电流过大，保险丝会熔断，故C错误；D．当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，由于铜丝的熔点较高。铜丝不会熔化，就起不到保护作用了，故D错误。【点评】知道并理解家庭电路的组成与正确连接方法，了解触电的原因，是解决该题的关键。4. （2022湖南邵阳）关于家庭电路和生活用电，下列做法符合安全用电常识的是（　　）A. 湿手拔插头B. 有金属外壳的家用电器，金属外壳必须接地C. 随意靠近高压带电体D. 用铜丝、铁丝代替保险丝【答案】B【解析】A．水容易导电，用湿手拔插头，会发生触电事故，故A不符合题意；B．使用有金属外壳的家用电器，其外壳必须接地，防止用电器漏电时，出现触电现象，故B符合题意；C．根据安全用电原则可知，不能靠近高压带电体，也不能接触低压带电体，故C不符合题意；D．因为保险丝的熔点低、电阻率大，而铜丝、铁丝的电阻率小、熔点高，用铜丝、铁丝代替保险丝，电流过大时不能切断电路，起不到保护作用，故D不符合题意。故选B。5. 如图，甲地的电站以恒定电压U给40km外乙地的A、B两盏灯供电，下列说法中正确的是（　　）A．入户线的保险丝是由镍铬合金丝制成的 B．开关都闭合，当A灯短路时，会烧坏保险丝和B灯 C．同时工作的灯泡数量越多，灯丝两端的电压越小 D．同时工作的灯泡数量越多，输电线的发热功率越小【答案】C。【解析】A.保险丝常常用铅锑合金制成，是因为该材料电阻率大、熔点较低，故A错误；B.开关都闭合，当A灯短路时，灯B会被短路，没有电流经过B，B不会烧坏，由于干路中的电流过大，会烧坏保险丝，故B错误；C.家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故C正确；D.同时工作的灯泡数量越多，总功率越大，干路中的电流变大，根据P＝I2R可知，输电线的发热功率变大，故D错误。6．（2022•宜昌）在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（　　）A．插座发生短路 B．灯泡发生短路 C．de间断路 D．ef间断路【答案】D【解析】闭合开关S，灯泡不能发光，这说明电路可能出现了断路故障；用试电笔检测双孔插座左右两孔，氖管都发光，说明火线上一定“有电”，则保险丝是完好的，所以没有发生短路故障，则一定是某处断路了；用试电笔检测双孔插座左右两孔时，氖管都发光，也说明插座的两孔与火线接通且d点与进户零线未接通，所以故障是ef之间发生了断路（即进户零线断路）。7. 在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（　　）A．零线上保险丝烧断B．火线上保险丝烧断C．灯丝烧断D．插座短路【答案】A 【解析】在家庭电路中只有一处故障时，用试电笔检测，氖管发光的接触的是火线，氖管不发光的接触的是零线。将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的（即插孔的左孔通过灯泡、开关与火线相连，如下图）；插孔的右孔能使氖管发光，说明红色线是通的（即火线是完好的），综合分析可知是A点左侧的零线断路（可能是零线上保险丝烧断）。8. 盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（ ） A．进户零线断路 B．灯泡L断路C．开关S接触不良 D．导线ad断路【答案】C【解析】管发光，证明进户火线正常；测量零线不发光，说明零线也正常。用试电笔接触电路中的a、b、c、d四点时，只有测a点时氖管发光，说明a与火线是接通的，bcd与火线间断开，故故障是开关处断路，即开关接触不良，故C正确，ABD错误。9. （2022黑龙江绥化）下图中符合安全用电的做法是（　　）A.使用试电笔时手用按住金属笔卡B.多个大功率用电器同时工作C.两只手分别接触火线和零线D.用湿毛巾擦拭电器【答案】A【解析】A．使用试电笔时，手应按住金属笔卡，笔尖接触导线，如果测的是火线，电流经试电笔、人体、大地回到供电设备，试电笔会发光，如果测的是零线，试电笔不发光，这样就能辨别火线和零线了，故A符合题意；B．多个大功率用电器同时工作，会导致电路中的电流过大，保险丝可能会熔断，故B不符合题意；C．两只手分别接触火线和零线，会形成电流通路，有电流经过人体，人体会触电，故C不符合题意；D．湿毛巾是导体，用湿毛巾擦拭电器，可能会发生触电事故，故D不符合题意。故选A。10.安全教育已引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，以下选项应叫答“对”的是（　　）A．有时可在电线上晾哂衣服B．熔丝烧断后，可用铜丝代替接上C．控制电灯的开关应接在零线上D．发现有人触电，应立即断开电源开关，切断电路【答案】D。【解析】（1）安全用电的原则：不接触低压带电体，不靠近高压带电体；（2）保险丝是用熔点较低、电阻率较大的铅锑合金制成的，当电流过大时自身熔断切断电路，从而起到保护电路安全运行的作用；（3）电灯的开关接在了零线上时，更换灯泡时易发生触电事故；（4）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施。A．电线中有电流通过，人接触电线容易触电，更不能在电线上凉晒衣服，故A错误；B．铜丝的熔点高，当电流过大时，不能熔断，因此不能做保险丝，故B错误；C．为了安全，电灯开关必须接在火线上，故C错误；D．发现有人触电后，应立即断开电源开关，切断电路，然后在施救，故D正确。二、填空题（本大题有6道小题，每空2分，共28分）1. （2022广西贺州）在家庭电路中，用______来测量所消耗的电能；正确使用试电笔来辨别火线和零线，若试电笔的氖管发光，表明笔尖接触的是______线。【答案】 电能表 火【解析】在家庭电路中，用电能表来测量所消耗的电能，电能的单位为，。正确使用试电笔来辨别火线和零线，若试电笔的氖管发光，表明笔尖接触的是火线，此时火线、测电笔、大地构成通路，氖管发光；若氖管不发光，则接触的是零线。2．炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是　　，请写出一条安全用电的注意事项　 　。【答案】总功率过大；不要同时使用大功率用电器。【解析】（1）根据I=可知，在电压一定时，大量的用电器同时使用会使电路的总功率过大，干路总电流过大，引起空气开关“跳闸”。（2）安全用电的注意事项：不要同时使用大功率用电器（不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等）。3. 经验证明，只有　　V的电压才是安全的。某人在维修家庭电路时，站在干燥的木凳上，一只手单接触到了火线，他　　（填“会”或“不会”）触电。【答案】不高于36；不会。【解析】经验证明，当电压不超过36V时，人体是安全的，故人体的安全电压为不高于36V；电对人体的伤害主要是通过电流来形成的，当人站在干燥的木凳上一只手单接触到了火线时，由于木凳绝缘，故不会形成电流，此种情况下人不会触电。4．如图所示，试电笔手接触的部位通常刻有一些花纹，方便拿住试电笔不掉落，这是为了增大手与试电笔之间的 　　。使用试电笔可以检测电气设备的外壳是否 　　。如果站在地上的人不小心接触了火线，这时总开关上的 　　（填“空气开关”或“漏电保护器”）会迅速切断电路，对人身起到保护作用。【答案】摩擦力；带电；漏电保护器。【解析】（1）试电笔的手接触部位刻有花纹，这是为了在压力一定时通过增大接触面的粗糙程度来增大摩擦力；（2）使用试电笔能检测电气设备的外壳是否带电，因为外壳带电是外壳与火线相碰了，此时试电笔与外壳接触，氖管会发光；（3）空气开关在电路的电流过大，即电流总功率过大或短路时，会跳闸，而切断电路。而人体接触火线，由于人的电阻较大，电路中电流并不大，空气开关不会断开；电流经过人体流入大地时导致通过火线和零线的电流不相等，造成了漏电，此时起作用的是漏电保护器，它会迅速切断电路，保护人身安全。5.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是　　的（选填“串联”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与　 　相连，防止触电．【答案】串联；大地．【解析】（1）指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压；说明开关与指示灯是串联的，若是并联会造成电源短路；（2）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．6.如图甲所示的两种使用测电笔的方法，正确的是______．如图乙所示是两种硬导线与螺钉压按式接法（箭头方向表示拧紧螺钉的方向），其中不容易造成接触不良的是_______．如图丙所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸．CDAB甲乙丙【答案】B．C． 短路【解析】使用测电笔，手不要和笔尖接触。C的拧紧螺钉方法正确。水溅入插座可能会导致零线和火线短路，空气开关跳闸保护电路。三、简答题（本题有3个小题，共14分）1. （4分）（2022黑龙江牡丹江）【动手动脑，实践体验】如图所示，小冰在课前展示了一盏自制的“铅笔芯电灯”。他将8节1号电池串联起来做电源，用两条铝箔纸条做导线，拿一根2B自动铅笔芯穿过铝箔纸条，架在烧杯口处。戴上绝缘隔热手套，将铝箔纸条的两端连接在电源的正负极上，稍等一会儿，小小的铅笔芯竟然热得发光，而与它相连的铝箔纸条却不怎么热。请分析解释上述现象。【答案】见解析【解析】电池、铝箔纸条、铅笔芯组成通路，电路中有电流通过，电流通过导体会产生热量，铅笔芯的温度升高，导体通电时间越长产生热量越多，当铅笔芯的温度达到一定程度时，“铅笔芯电灯”便会热得发光发光。铝箔纸条和铅笔芯串联，通过它们的电流相等，通电时间相等，铝箔纸条的电阻小于铅笔芯的电阻，由焦耳定律可知，铝箔纸条产生的热量少，温度比铅笔芯的低，所以不怎么热。2. （4分）（2022齐齐哈尔）“珍爱生命，注意用电安全”是同学们日常生活中必须具有的安全意识。小鑫的爸爸想给放在室外的电动自行车充电，由于家中插线板（如图）的导线长度不够，小鑫的爸爸又找来一段足够长的导线，打算把两段导线连接起来，从而增加插线板导线的长度。当爸爸刚连接好导线，小鑫看到后告诉爸爸，导线连接处往往比别处更容易发热，加速老化，甚至引起火灾，存在安全隐患。请你也来解释一下这是为什么？【答案】见解析【解析】通电时，导线连接处和别处是串联的，电流相同，根据焦耳定律，当电流和通电时间相同时，导线相互连接的位置电阻比别处电阻大，导致此处比别处产生更多的热量，更容易发热，加速老化，甚至引起火灾。3.（6分）阅读下面某同学日记，指出其中三个不符合安全用电要求的做法． 充实的一天 今天家里进行了大扫除．妈妈用湿抹布把正在发光的灯泡擦得干干净净，然后湿着手顺便关了开关．妈妈担心丁香上落微尘，给冰箱加上了厚厚的防尘布． 爸爸负责清理家里的电器，他先断开开关，把家里坏掉的用电器都换掉．插电冰箱的插头时，插头无法插入两孔插座便掰断了中间的那根，顺利的将插头插入了多个大功率用电器都在使用的插排．妈妈觉得空调应该清理一下，爸爸就直接拿起清洗剂喷在了正在工作的空调上．我看到电蚊香一直开着就把它直接拔掉了，电蚊香的电线有些地方的绝缘层破掉了，我用绝缘胶布把破损部分包了起来． 啊，真是美妙而充实的一天！①　 　．②　 　．③　 　．【答案】①妈妈用湿抹布把正在发光的灯泡擦得干干净净；②插头无法插入两孔插座便掰断了中间的那根；③爸爸就直接拿起清洗剂喷在了正在工作的空调上．【解析】①生活中的水是导电的，用湿抹布擦拭正在发光的灯泡，容易引起触电．所以“妈妈用湿抹布把正在发光的灯泡擦得干干净净”做法不符合安全用电要求；②为避免人体接触用电器金属外壳引起触电，用电器的金属外壳必须保持良好接地．所以“插头无法插入两孔插座便掰断了中间的那根”做法不符合安全用电要求；③清新剂中可能含有水分，一般用电器沾水可能引起漏电或短路．所以“爸爸就直接拿起清洗剂喷在了正在工作的空调上”做法不符合安全用电要求．四、作图题（本题有2个小题，共6分）1．（2022•镇江）请用笔画线代替导线，将开关和灯泡正确连入家庭电路。【答案】见解析【解析】火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如下图所示：2. 用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。【答案】如下图所示。【解析】（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上。五、综合应用题（本大题有2道小题，共22分）1.（12分）如图是家庭电路的一部分．电能表的电流规格是“10（40）A”，L是“220V 22W”的节能灯，插座上接入“220V 220W”的电视机（图中未画出）．灯和电视机同时工作，求：（1）通过电能表的电流；（2）连续工作4h消耗多少kW·h的电能；（3）该电路中还能接入的用电器的最大功率．【答案】（1）1.1A （2）0.968（3）8558W 【解析】（1）P总=P灯+P机=22W+220W=242W；由P=IU得：I=P/U=242W/220V=1.1A（2）W=P总t=0.242kW×4h=0.968kW•h；（3）由电能表电流规格可知正常工作的电流Imax=40A，∴最大功率Pmax=UImax=220V×40A=8800W；P′=Pmax-P总═8800W-242W=8558W．2．（10分）某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。其简化等效电路如图所示，此时处于空挡位置。闭合开关S，旋钮绕P转动，实现挡位转换，旋至1挡时R1、R2同时工作，洗衣机处于加热状态；旋至2挡时R2和电动机同时工作，洗衣机处于保温洗涤状态。主要参数如图中的表所示。[c水＝4.2×103J/（kg·℃）]（1）洗衣机内注入10kg的水，在额定电压下连续加热1050秒，水温由20℃上升到50℃，此过程中的加热效率是多少？（2）防电墙技术的应用是洗衣机未来发展的趋势。防电墙通过在洗衣机内部形成永久性电阻保证人的安全。异常漏电情况下，电流依次经防电墙和人体流入大地，若人体的最大电阻为1×105Ω，人体的安全电压不高于36V，通过计算判断防电墙技术能否保证人的安全。【答案】（1）50%；（2）防电墙技术能保证人的安全【解析】（1）水吸收的热量由可得，洗衣机在额定电压下连续加热1050秒消耗的电能：此过程中的加热效率（2）防电墙与人的电阻串联，因串联电路中总电阻等于各分电阻之和所以，电路中的电流：此时人体的电压所以，防电墙技术能保证人的安全。**智能牌滚筒洗衣机额定电压220V加热功率2400W设定温度范围30℃～90℃电动机功率240W防电墙电阻1×106Ω**智能牌滚筒洗衣机额定电压220V加热功率2400W设定温度范围30℃～90℃电动机功率240W防电墙电阻1×106Ω
