第十九章 生活用电 预习小测（分章节训练） 人教版物理九年级
展开
这是一份第十九章 生活用电 预习小测（分章节训练） 人教版物理九年级，共6页。

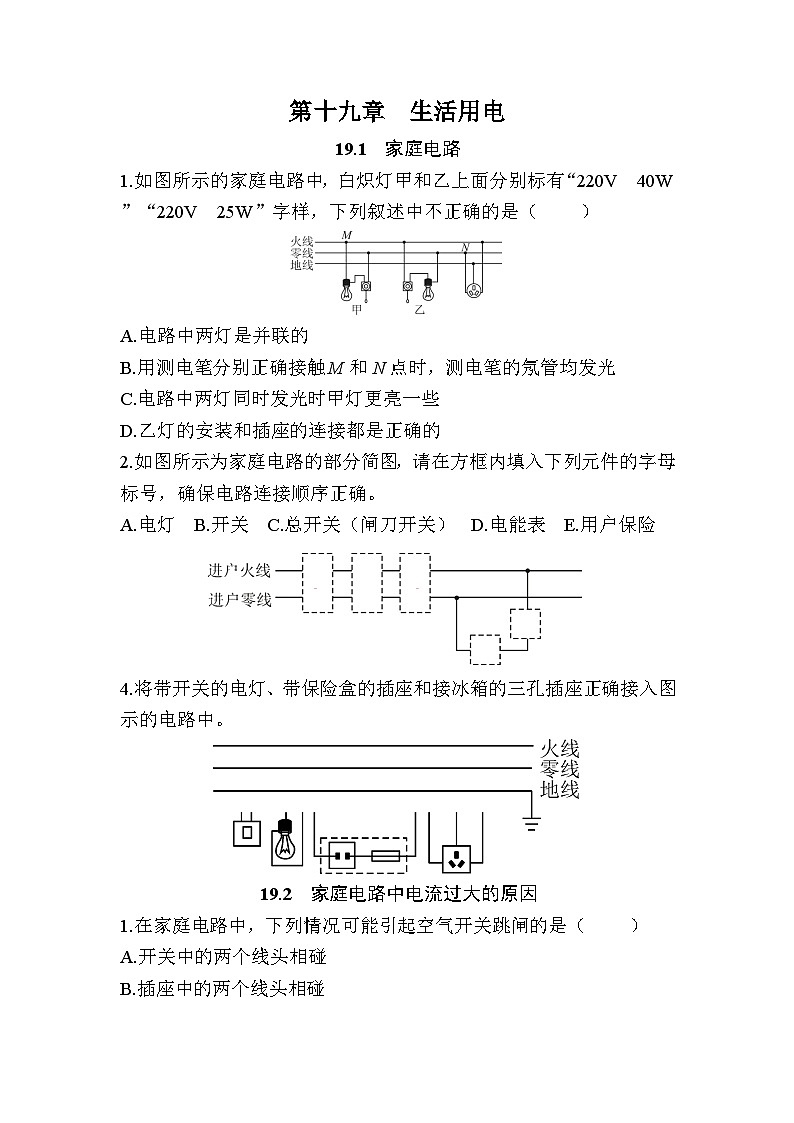

第十九章 生活用电19.1 家庭电路1.如图所示的家庭电路中，白炽灯甲和乙上面分别标有“220V 40W”“220V 25W”字样，下列叙述中不正确的是（ ）A.电路中两灯是并联的B.用测电笔分别正确接触M和N点时，测电笔的氖管均发光C.电路中两灯同时发光时甲灯更亮一些D.乙灯的安装和插座的连接都是正确的2.如图所示为家庭电路的部分简图，请在方框内填入下列元件的字母标号，确保电路连接顺序正确。A.电灯 B.开关 C.总开关（闸刀开关） D.电能表 E.用户保险4.将带开关的电灯、带保险盒的插座和接冰箱的三孔插座正确接入图示的电路中。19.2 家庭电路中电流过大的原因1.在家庭电路中，下列情况可能引起空气开关跳闸的是（ ）A.开关中的两个线头相碰B.插座中的两个线头相碰C.关闭正在使用的电视机D.夏天使用空调时把设定温度调高2.小丞晚上在家做作业时，突然台灯不亮了，家里其他用电器也停止了工作。他立即找来试电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（ ）A.进户火线断路 B.进户零线断路C.短路 D.没交电费，所以停电了3.如图所示为某家庭的厨房电路，闭合开关S，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（ ）A.电灯和电饭煲之间是串联的B.电路中的故障一定是电灯发生了短路C.可以用铜丝代替熔丝使电路恢复供电D.闭合开关S，用试电笔检测三孔插座左右两孔，氖管均发光4.某家庭电路的部分电路如图所示，其中甲、乙两处应装开关和用电器。对该电路，下列说法正确的是（ ）A.甲处应装用电器，乙处应装开关B.保险丝能在有人触电时自动切断电路C.当用电器功率增大时，通过保险丝的电流就增大D.电路正常工作时，用试电笔接触a点，氖管会发光19.3 安全用电1.有关生活用电，下列说法中正确的是（ ）A.控制用电器的开关应该与零线相连接B.空气开关“跳闸”，一定是电路中电流过大C.用试电笔时，手一定不能触碰笔上的任何金属D.三脚插头的最长脚把火线与大地相连2.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙，则（ ）A.甲、乙都会触电 B.甲、丙都会触电C.乙、丁都会触电 D.丙、丁都会触电3.以下关于家庭电路和安全用电的说法正确的是（ ） A.如图甲，因为试电笔笔尾金属体是导体，所以在使用时手不能接触笔尾金属体B.如图乙，若闭合开关后灯不亮且试电笔接触插座左右两孔都发光，则零线断路C.如图丙，人站在绝缘木凳上两手分别接触火线和零线时不会发生触电事故D.如图丁，当出现保险丝熔断时，只要更换保险丝并直接闭合总开关就可以了第十九章 生活用电19.1 家庭电路1.如图所示的家庭电路中，白炽灯甲和乙上面分别标有“220V 40W”“220V 25W”字样，下列叙述中不正确的是（ B ）A.电路中两灯是并联的B.用测电笔分别正确接触M和N点时，测电笔的氖管均发光C.电路中两灯同时发光时甲灯更亮一些D.乙灯的安装和插座的连接都是正确的2.如图所示为家庭电路的部分简图，请在方框内填入下列元件的字母标号，确保电路连接顺序正确。A.电灯 B.开关 C.总开关（闸刀开关） D.电能表 E.用户保险4.将带开关的电灯、带保险盒的插座和接冰箱的三孔插座正确接入图示的电路中。19.2 家庭电路中电流过大的原因1.在家庭电路中，下列情况可能引起空气开关跳闸的是（ B ）A.开关中的两个线头相碰B.插座中的两个线头相碰C.关闭正在使用的电视机D.夏天使用空调时把设定温度调高2.小丞晚上在家做作业时，突然台灯不亮了，家里其他用电器也停止了工作。他立即找来试电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（ B ）A.进户火线断路 B.进户零线断路C.短路 D.没交电费，所以停电了3.如图所示为某家庭的厨房电路，闭合开关S，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（ D ）A.电灯和电饭煲之间是串联的B.电路中的故障一定是电灯发生了短路C.可以用铜丝代替熔丝使电路恢复供电D.闭合开关S，用试电笔检测三孔插座左右两孔，氖管均发光4.某家庭电路的部分电路如图所示，其中甲、乙两处应装开关和用电器。对该电路，下列说法正确的是（ C ）A.甲处应装用电器，乙处应装开关B.保险丝能在有人触电时自动切断电路C.当用电器功率增大时，通过保险丝的电流就增大D.电路正常工作时，用试电笔接触a点，氖管会发光19.3 安全用电1.有关生活用电，下列说法中正确的是（ B ）A.控制用电器的开关应该与零线相连接B.空气开关“跳闸”，一定是电路中电流过大C.用试电笔时，手一定不能触碰笔上的任何金属D.三脚插头的最长脚把火线与大地相连2.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙，则（ D ）A.甲、乙都会触电 B.甲、丙都会触电C.乙、丁都会触电 D.丙、丁都会触电3.以下关于家庭电路和安全用电的说法正确的是（ B ） A.如图甲，因为试电笔笔尾金属体是导体，所以在使用时手不能接触笔尾金属体B.如图乙，若闭合开关后灯不亮且试电笔接触插座左右两孔都发光，则零线断路C.如图丙，人站在绝缘木凳上两手分别接触火线和零线时不会发生触电事故D.如图丁，当出现保险丝熔断时，只要更换保险丝并直接闭合总开关就可以了
第十九章 生活用电19.1 家庭电路1.如图所示的家庭电路中，白炽灯甲和乙上面分别标有“220V 40W”“220V 25W”字样，下列叙述中不正确的是（ ）A.电路中两灯是并联的B.用测电笔分别正确接触M和N点时，测电笔的氖管均发光C.电路中两灯同时发光时甲灯更亮一些D.乙灯的安装和插座的连接都是正确的2.如图所示为家庭电路的部分简图，请在方框内填入下列元件的字母标号，确保电路连接顺序正确。A.电灯 B.开关 C.总开关（闸刀开关） D.电能表 E.用户保险4.将带开关的电灯、带保险盒的插座和接冰箱的三孔插座正确接入图示的电路中。19.2 家庭电路中电流过大的原因1.在家庭电路中，下列情况可能引起空气开关跳闸的是（ ）A.开关中的两个线头相碰B.插座中的两个线头相碰C.关闭正在使用的电视机D.夏天使用空调时把设定温度调高2.小丞晚上在家做作业时，突然台灯不亮了，家里其他用电器也停止了工作。他立即找来试电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（ ）A.进户火线断路 B.进户零线断路C.短路 D.没交电费，所以停电了3.如图所示为某家庭的厨房电路，闭合开关S，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（ ）A.电灯和电饭煲之间是串联的B.电路中的故障一定是电灯发生了短路C.可以用铜丝代替熔丝使电路恢复供电D.闭合开关S，用试电笔检测三孔插座左右两孔，氖管均发光4.某家庭电路的部分电路如图所示，其中甲、乙两处应装开关和用电器。对该电路，下列说法正确的是（ ）A.甲处应装用电器，乙处应装开关B.保险丝能在有人触电时自动切断电路C.当用电器功率增大时，通过保险丝的电流就增大D.电路正常工作时，用试电笔接触a点，氖管会发光19.3 安全用电1.有关生活用电，下列说法中正确的是（ ）A.控制用电器的开关应该与零线相连接B.空气开关“跳闸”，一定是电路中电流过大C.用试电笔时，手一定不能触碰笔上的任何金属D.三脚插头的最长脚把火线与大地相连2.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙，则（ ）A.甲、乙都会触电 B.甲、丙都会触电C.乙、丁都会触电 D.丙、丁都会触电3.以下关于家庭电路和安全用电的说法正确的是（ ） A.如图甲，因为试电笔笔尾金属体是导体，所以在使用时手不能接触笔尾金属体B.如图乙，若闭合开关后灯不亮且试电笔接触插座左右两孔都发光，则零线断路C.如图丙，人站在绝缘木凳上两手分别接触火线和零线时不会发生触电事故D.如图丁，当出现保险丝熔断时，只要更换保险丝并直接闭合总开关就可以了第十九章 生活用电19.1 家庭电路1.如图所示的家庭电路中，白炽灯甲和乙上面分别标有“220V 40W”“220V 25W”字样，下列叙述中不正确的是（ B ）A.电路中两灯是并联的B.用测电笔分别正确接触M和N点时，测电笔的氖管均发光C.电路中两灯同时发光时甲灯更亮一些D.乙灯的安装和插座的连接都是正确的2.如图所示为家庭电路的部分简图，请在方框内填入下列元件的字母标号，确保电路连接顺序正确。A.电灯 B.开关 C.总开关（闸刀开关） D.电能表 E.用户保险4.将带开关的电灯、带保险盒的插座和接冰箱的三孔插座正确接入图示的电路中。19.2 家庭电路中电流过大的原因1.在家庭电路中，下列情况可能引起空气开关跳闸的是（ B ）A.开关中的两个线头相碰B.插座中的两个线头相碰C.关闭正在使用的电视机D.夏天使用空调时把设定温度调高2.小丞晚上在家做作业时，突然台灯不亮了，家里其他用电器也停止了工作。他立即找来试电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（ B ）A.进户火线断路 B.进户零线断路C.短路 D.没交电费，所以停电了3.如图所示为某家庭的厨房电路，闭合开关S，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（ D ）A.电灯和电饭煲之间是串联的B.电路中的故障一定是电灯发生了短路C.可以用铜丝代替熔丝使电路恢复供电D.闭合开关S，用试电笔检测三孔插座左右两孔，氖管均发光4.某家庭电路的部分电路如图所示，其中甲、乙两处应装开关和用电器。对该电路，下列说法正确的是（ C ）A.甲处应装用电器，乙处应装开关B.保险丝能在有人触电时自动切断电路C.当用电器功率增大时，通过保险丝的电流就增大D.电路正常工作时，用试电笔接触a点，氖管会发光19.3 安全用电1.有关生活用电，下列说法中正确的是（ B ）A.控制用电器的开关应该与零线相连接B.空气开关“跳闸”，一定是电路中电流过大C.用试电笔时，手一定不能触碰笔上的任何金属D.三脚插头的最长脚把火线与大地相连2.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙，则（ D ）A.甲、乙都会触电 B.甲、丙都会触电C.乙、丁都会触电 D.丙、丁都会触电3.以下关于家庭电路和安全用电的说法正确的是（ B ） A.如图甲，因为试电笔笔尾金属体是导体，所以在使用时手不能接触笔尾金属体B.如图乙，若闭合开关后灯不亮且试电笔接触插座左右两孔都发光，则零线断路C.如图丙，人站在绝缘木凳上两手分别接触火线和零线时不会发生触电事故D.如图丁，当出现保险丝熔断时，只要更换保险丝并直接闭合总开关就可以了
