物理人教版
物理人教版9年级全一册

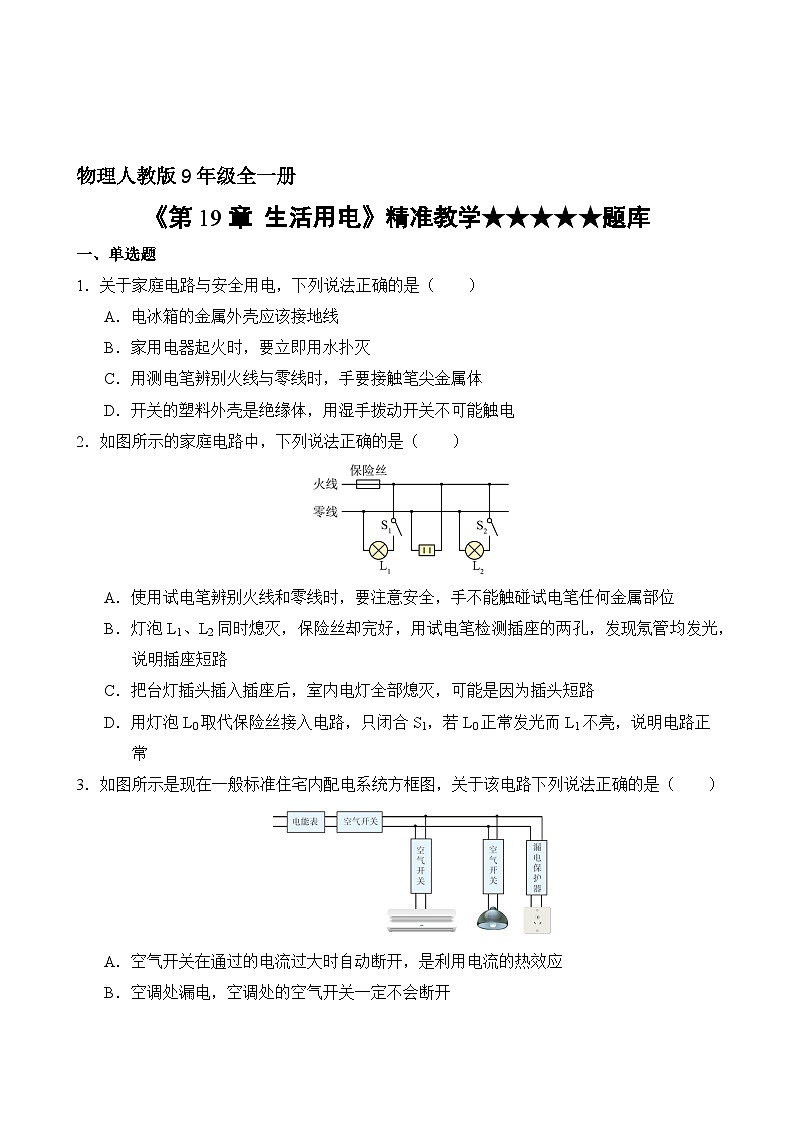

《第19章 生活用电》精准教学★★★★★题库
一、单选题
1．关于家庭电路与安全用电，下列说法正确的是（ ）
A．电冰箱的金属外壳应该接地线
B．家用电器起火时，要立即用水扑灭
C．用测电笔辨别火线与零线时，手要接触笔尖金属体
D．开关的塑料外壳是绝缘体，用湿手拨动开关不可能触电
2．如图所示的家庭电路中，下列说法正确的是（ ）
A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
B．灯泡L1、L2同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插座短路
C．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
D．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常
3．如图所示是现在一般标准住宅内配电系统方框图，关于该电路下列说法正确的是（ ）
A．空气开关在通过的电流过大时自动断开，是利用电流的热效应
B．空调处漏电，空调处的空气开关一定不会断开
C．电能表是测量用电器在一段时间内消耗电功率的仪表
D．插座处发生触电事故，漏电保护器会迅速切断电流
4．小飞家的电路出现了故障，他的爸爸请了一位维修工人来检修。维修工人将家庭电路中的保险丝取下，换成一只额定电压为220V的灯泡L接入电路如图所示。经过多次核对后，他将故障锁定在L1和L2两只灯泡所在支路，为确定故障所在位置，他将其余用电器全都断开，通过对开关的控制，最终确定是灯泡L2发生了短路。则下列描述的现象中能够帮助维修工人确定故障的是（ ）
A．闭合开关S和S2，断开S1，灯L正常发光，灯L2不亮
B．闭合开关S和S1，断开S2，灯L和L1均发光，但都比正常发光要暗
C．闭合开关S和S2，断开S1，灯L和L2均发光，但都比正常发光要暗
D．只闭合S，灯L和L2均发光，但都比正常发光要暗
5．关于生活用电，下列说法错误的是（ ）
A．图甲中，导线的绝缘皮破损容易造成短路
B．图乙中，可以使用试电笔检测用电器金属外壳是否带电
C．图丙所示漏电保护器可以在导线漏电、用电器短路时断开电路，起保护作用
D．图丁中，空气开关A的额定电流比空气开关B的额定电流大
6．两款光控开关k1和k2，当环境光线较暗时，k1闭合，k2断开；当环境光线较亮时，k1断开，k2闭合。小明用其中一款开关控制小夜灯L；环境较暗时L亮，环境较亮时L灭，且L的亮和灭不影响开关通断。下列连接方式符合用电安全且能实现以上功能的是（ ）
A． B．
C． D．
7．如图是某款洗衣机，它的铭牌标“220V 150W”。下列说法正确的是（ ）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．该插头上标着E的导线是和洗衣机的金属外壳相连
D．洗衣机中的电动机工作时，将机械能转化为电能
8．关于新能源汽车充电桩及其使用，符合安全用电的是（ ）
A．不用安装漏电保护器
B．充电桩的金属外壳与大地相连
C．插头的绝缘层破损后仍继续使用
D．有经验的电工在安装充电桩时不必断开电源
9．关于家庭电路及安全用电，下列说法正确的是（ ）
A．电脑、电视机等用电器长时间不使用，应切断电源
B．家庭电路中的保险丝熔断，是因为开关中的两根导线的线头相碰了
C．使用试电笔时，手指不可以碰到笔尾金属体，以免触电
D．安全用电的原则：可以接触低压带电体，但不能靠近高压带电体
10．关于电下列说法正确的是（ ）
A．三脚插头内有一根导线与用电器的金属外壳相连
B．为节省时间，有人触电时，马上直接徒手去救
C．一般情况下，人体安全的电压为220V以下
D．保险丝烧断一定是电路发生了短路
11．小科设计了一个如图所示的电路（家庭电路中其他部分均处于断开状态），以下叙述正确的是（ ）
A．闭合K1、K2，甲、乙均能正常发光
B．图中若A、B之间断开，闭合K1、K2，测电笔接触B点，氖管发光
C．闭合K1、K2，甲灯亮，乙灯不亮，说明乙灯被短路
D．图中丁插入台灯，若发现台灯不亮，而甲灯正常发光，保险丝未熔断，此时测电笔接触B点，氖管可能发光
12．如图所示的家庭电路中，下列说法正确的是（ ）
A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
B．若火线上的保险丝熔断了，可以用铁丝代替
C．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常
D．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
13．如图所示，楼梯过道安装了两盛“”的白炽灯，其中，控制两灯的开关在图中没有画出。则（ ）
A．开关接在A处，符合安全用电的原则
B．通电时，两灯实际总功率为
C．通电时若L2被短接，则L1仍能发光
D．通电时L1灯丝烧断，用试电笔检测B处，氖管不会发光
14．关于家庭电路和安全用电，下列说法正确的是（ ）
A．有人触电时，空气开关会立即跳闸
B．建筑物上的避雷针必须与大地相连
C．电能表必须安装在总开关之后
D．正确使用测电笔时，不会有电流通过人体
15．关于家庭电路和安全用电，下列说法正确的是（ ）
A．洗衣机应使用两脚插头
B．更换灯泡前应断开电源开关
C．电灯开关应接在零线和灯泡之间
D．使用试电笔时手应接触金属笔尖
16．如图是正常工作的家庭电路的一部分，下列说法正确的是（ ）
A．电能表属于大功率用电器
B．控制灯泡的开关应安装在灯泡与零线之间
C．三孔插座能使接入的电冰箱的金属外壳接地
D．当电流过大时漏电保护器迅速切断电源
17．春节前夕，为营造喜庆的氛围，爸爸用灯笼装饰家里。正上初三的小明看到这些情景，不由得想起了所学的电学知识。下列说法错误的是（ ）
A．安装灯时，应断开开关，且控制各个灯具的开关应接在灯具和火线之间
B．将一盏台灯刚接入三孔插座时，保险丝烧断，可能由于台灯插头短路
C．灯与家里其他用电器使用时互不影响，它们是并联的
D．家庭电路短路时，漏电保护器会迅速切断电路，对人身起到保护作用
18．图为小明家里住宅内配电系统方框图。下列说法正确的是（ ）
A．空气开关A的额定电流比B的额定电流大
B．家庭电路中电能表属于大功率用电器
C．空调和电灯串联接在家庭电路中
D．有金属外壳的用电器应使用两孔插座
19．我们的学习和生活离不开电，珍惜生命、安全用电十分重要，下列说法符合安全用电原则的是（ ）
A．可以用湿手触摸开关
B．用电器金属外壳要接地线
C．在未断开电源的情况下可以更换灯泡
D．多个大功率用电器可以同时使用一个插座
20．如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（ ）
A．在②处应该接入开关
B．电能表应接在空气开关前面
C．若插座的A、B两孔短路，灯泡仍可发光
D．若用测电笔检测A、B两孔，都能使氖管发光，则此时灯泡一定正常发光
21．漏电保护器可以自动比对火线、零线上的电流大小，若检测到两者电流不等则会立刻切断电路，保护可能触电的人员。如果在接有漏电保护器的电路中，A、B、C、D四人分别单独以图所示方式用手接触裸露的电线，A、B直接站在地面，C、D站在木凳上。他们中最有可能触电的是（ ）
A．A B．B C．C D．D
22．如图为部分家庭电路图，只将电灯L与电热壶接入家庭电路时，两者均正常工作，三孔插座上接入电饭煲后，电饭煲和电热壶均不工作，而电灯L正常工作，拔出电饭煲的插头，用试电笔测三孔插座的左右两孔，氖管均不发光，此时电路故障是（ ）
A．BD间短路 B．AC间短路 C．AB间断路 D．CD间断路
23．如图是小明设计的家庭电路图，对此分析下列错误的是（ ）
A．保险盒接法错误，保险盒应该安装在火线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．将一盏台灯刚接入该三孔插座时，保险丝烧断，可能由于台灯插头短路
二、多选题
24．下列关于安全用电的说法正确的是（ ）
A．图甲，站在地上的人触摸火线，会发生触电事故
B．图乙，照明电路中开关应该串联在零线和灯之间
C．图丙，使用冰箱时应将冰箱的金属外壳接地
D．图丁，使用试电笔时手要接触笔尾的金属体
25．家庭电路中，有时发生空气开关跳闸。造成空气开关跳闸的可能原因是（ ）
A．开关中的两个线头相碰了 B．插座中的两个线头相碰了
C．户外输电线的绝缘皮破损 D．电路中增加了大功率用电器
三、填空题
26．如题图所示为照明电路，当闭合开关S后，灯L不亮，小明用测电笔去测试a、b、c、d、e、f各点，测电笔氖管都发光，则故障的原因是________；小明观察到灯泡上标有“PZ22040”字样，灯泡正常工作时的电阻是________Ω，灯泡用久后，它的实际电功率________（选填“变大”、“变小”、“不变”）。
27．如图甲所示，这是一种劣质导线，它的横截面积比标准导线小。对于长度相等的标准导线和劣质导线，在通有相同电流的情况下，相同时间内劣质导线产生的热量_______（选填“较多”或“较少”）。如图乙所示，这是家庭电路中使用的各种保险丝。保险丝应该使用电阻比较________、熔点比较低的材料制作。如图丙所示，一台家用电器单独接进家庭电路工作3min，电能表的表盘旋转110r，这段时间内用电器的实际功率是________W。
28．家庭照明电路中，小明家电视机和冰箱是___________联的。他将装有水的电水壶插入插座使其单独工作，测得1min内，电能表转盘转了60转，则电水壶的功率是___________W。若小明烧水的同时又使用空调，则小明家电路的总电阻___________（选填“变大”、“变小”或“不变”）。
29．小安用试电笔辨别火线和零线，使氛管发光的是___________。小安看到自己家中的电子式电能表，表盘上标有“3600imp/（kW ·h）”（imp表示电能表指示灯闪烁次数） 。 只让台灯单独工作10min 时，电能表指示灯闪烁30次，则台灯的实际功率是___________ 。
30．家庭电路中用试电笔来检测火线和零线，正确使用试电笔的方法如甲所示。在如图乙所示的电路中，闭合开关后，灯不亮，用试电笔分别接触A、B、C点，氖管均发光，接触D点氖管不发光，则电路故障可能是___________（选填“开关处接触不良”、“灯泡断路”或“CD间断路”）。
31．泡L1、L2和L3的规格均为“220V 110W”，把它们分别接在家庭电路中，如图所示，开关S闭合后，三个电路中均只有灯泡单独工作，且灯泡正常发光，______（“甲”、“乙”、“丙”）的连接不符合安全用电原则。观察电能表的转盘，可观察到三个表的转盘转得最快的是______ 。
32．电饭煲使用方便，备受欢迎。
（1）电饭煲与电灯、电视机的连接方式___________（选填“串联”或“并联”），电饭煲的电源为___________（选填“交流电”或“直流电”）；
（2）电饭煲在煮饭过程中，锅内气体被密封，随着温度的升高，电饭煲内部气体压强变大，此时水的沸点___________（选填“大于”“等于”或“小于"）100℃；
（3）某电饭煲的简化电路如图所示，当开关S闭合时，电饭煲处于___________（选填“加热”或“保温”）状态，该电饭锅加热与保温功率之比为9∶2，则：R1∶R2=___________。若R1=60.5Ω，则该电饭煲加热功率为___________W。
33．小敏学习了有关电的知识，拿起测电笔对如图电路中的A、B、C、D进行测试，测试时，开关闭合。
（1）如图，正确的测电笔使用的图是______；
（2）电线BD某处断路，闭合开关S后，用测电笔测试C和D两点，能使测电笔发光的点是______（选填“C”“D”或“C、D”）。
34．在家庭电路中：保险丝的主要成分是 ______（选填“铅锑合金”或“镍铬合金”）；电能表的铭牌上标注有“***rves/（kW•h）”的字样，其中“***”的数据看不清楚，于是在电路中仅接通额定功率为1kW的电水壶，正常工作4min后发现电能表转盘转动160转，则带“***”部分数据应该为 ______；如果电路中总功率过大，______（选填“空气开关”或“漏电保护器”）会切断电路，起到保护电路的作用。
35．（1）在家庭电路中，为了防止触电，必须把用电器的开关装在___________（选填“火”、“零”或“地”）线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是___________；
（2）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1（250V，6A）、S2（250V，16A），为了安全和实用。应选用开关___________（填“S1”或“S2”）和图1中___________（填“甲”或“乙”）插座；
（3）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有实验电路，由开关S与电阻R组成，如图2，电路正常时用电器两端的电压为___________V，当开关S___________（填“断开”或“闭合”）时就能模拟用电器漏电，此时通过A、B两处的电流IA___________IB（填“>”“=”或“<”）。
36．如图为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1=44Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点，当开关S与触点 _____连接时，电饭锅处于加热状态，电饭锅的加热功率是_________W；电饭锅的金属外壳要与_____线相连。
37．如图所示，用于接地的导线应该接在插座的______孔。图1两种使用测电笔的方法中，正确的是图______（填“甲”或“乙”）。图2家庭电路中造成电线燃烧的两种常见情况，其中______图（填“甲”或“乙”）所示的情况是用电器总功率过大引起的。
38．现代家庭电路都安装有“漏电保护器”和“空气开关”，如图所示，比单独安装传统的保险丝更能保证用电安全，其中______相当于保险丝。当房间里的电灯开关断开时，小宇用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光。据此，小宇______（选填“能”或“不能”）确定该开关接在火线上；有一次小宇姐弟俩为妈妈庆祝母亲节，他们用电饭煲做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是______，小宇暂不使用烤箱，在手湿的情况下重新合上空气开关，继续炒菜，这个做法______（选填“符合”或“不符合”）安全用电原则。
四、作图题
39．如图甲是一个带开关和指示灯的三孔插座。开关可以控制指示灯和三孔插座的通电；开关闭合时，若指示灯损坏，插孔也能提供工作电压。请在图乙中画出开关、指示灯和插孔的连接方式。
40．请将如图所示元件，连接成符合安全用电要求的家庭电路。
41．如图甲所示，某款“一开三孔双USB”插座，除了提供普通三孔插座外，还内置了一个USB供电模块，通过两根线和家庭电路相连，总开关同时控制三孔插座和供电模块。请在图乙中用笔画线代替导线将电路补充完整。
42．如图甲为家庭常用的三孔双控墙壁插座实物图，其中开关S1控制插座，开关S2控制灯泡，图乙为其电路图，请将电路连接完整。
43．图甲所示为一款新国标插线板的实物图，请用笔画线代替导线把插座接入家庭电路。要求：开关同时控制两个插座，插座接线要左零右火。
44．如图甲所示是家庭电路中常见的一种插线板。开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据以上描述，在图乙中画出电路的连接。
45．请把图的“光控开关”（晚上自动闭合，白天自动断开）、“声控开关”（有声音自动闭合，没声音自动断开）和灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
46．如图所示是小明常用的一个插线板，他在使用中发现：在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；而在开关闭合时指示灯（要与电阻串联）发光，插孔可以提供工作电压。如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请你在图中画出开关、指示灯、电阻和插孔与电源线的连接方式，并符合安全用电。
五、计算题
47．保险丝能感应电器电子产品非正常运作中产生的过热，从而自动切断回路以避免火灾的发生。如图是某电子产品中的电路，A是一根7A的保险丝，B、C都是5A的保险丝R1＝16Ω，R2＝10Ω。开关S1断开、S2闭合时，通过用电器R2的电流是4.8A。
（1）R1和R2的连接方法是 _______（选填“串联”或“并联”）；
（2）当S1、S2同时闭合时，A、B、C中哪根保险丝将熔断？请用计算说明_______。
六、综合题
48．小明是家务小能手，经常用挂烫机熨烫衣服。挂烫机是通过电热丝R1、R2加热水箱中的水，产生水蒸气来熨烫衣服。它的正常工作电压为220V，水箱最多装水0.2kg，加热功率有高、低两个档位，高挡位功率为1000W，低挡位功率为800W，其工作原理图如图甲所示。
（1）熔断器在电路中起到______作用；
（2）若将水箱中0.2kg的水从20℃加热到100℃，水吸收多少热量？
（3）已知挂烫机在高档位工作时的加热效率是84%，求上述第（2）过程中需要用高挡位加热多长时间？
（4）小明是一个爱思考的孩子，他把电路原理甲图改为乙图，也设有两个档位。已知熔断器允许通过的最大电流为8A，请判断乙图电路是否合理，通过计算说明原因。
49．随着生活水平的提高，供电局更换了某农村住户的电能表如图所示。
（1）该住户家庭所有电器的总功率为6800W，______（选填“能”或“不能”）同时使用；
（2）使用一段时间后，住户感到电能表的测量值偏大。第三方提供一个可信的“220V，60W”电灯单独接入该家庭电路。灯正常工作了200s，电能表的转盘刚好转过4圈，电灯消耗电能为______J。电能表的测量值______（选填“准确”“偏大”或“偏小”）。
50．阅读短文，回答问题：
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）关于漏电保护器，下列说法正确的是______；
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为______；
（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，此时流过人体的电流为______mA；
（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器会不会断开并说明理由______。
参考答案
1．A
2．C
3．D
4．A
5．C
6．C
7．C
8．B
9．A
10．A
11．D
12．D
13．C
14．B
15．B
16．C
17．D
18．A
19．B
20．B
21．D
22．C
23．C
24．ACD
25．BD
26．零线断路 1210 变小
27．较多 大 1100
28．并 1200 变小
29．火线 50W
30．CD间断路
31．丙 甲
32．并联 交流电 大于 加热 2∶7 800
33．丙 C、D
34．铅锑合金 2400 空气开关
35．火 总功率过大 S2 甲 220 闭合 <
36．1 1100 大地
37．E 甲 甲
38．空气开关 不能 用电器的总功率过大 不符合
39．
40．
41．
42．
43．
44．
45．
46．
47．（1）并联
（2）开关S1断开、S2闭合时，通过用电器R2的电流是4.8A，据欧姆定律可得电源电压为
当S1、S2同时闭合时，R1与R2并联在电源上，对于R1应用欧姆定律得，通过R1的电流
故B不会熔断；通过R2的电流为4.8A，故C不会熔断；据并联电路干路总电流等于各支路的电流之和，即通过保险丝A的电流
所以保险丝A会熔断。
48．解：（1）熔断器能在电路电流过大时自动熔断，对电路起到保护作用。
（2）将水箱中0.2kg的水从20℃加热到100℃，水吸收的热量
（3）挂烫机在高档位工作时的加热效率是84%，则加热过程中消耗的电能
当只有R2接入电路时，挂烫机处于高档位工作，其功率P2=1000W，加热时间
（4）甲图中，当只有R2接入电路时，挂烫机处于高档位工作，其功率P2=1000W，则R2的阻值
当R1、R2串联接入电流时，挂烫机处于低档位工作，其功率P低=800W，此时电路总电阻
则R1的阻值
电路改为乙图后，熔断器允许通过的最大电流为8A，则该电路允许的最大功率
该电路中，R1、R2并联接入电路时，电路功率最大。此时R1的功率
R2的功率
电路最大功率
所以乙电路不合理。
49．（1）不能 （2）12000 准确
50．（1）B （2） （3）40 （4）由题意可知，误将连接零线和地线的孔接反，那么零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开。
