第十九章生活用电 家庭电路作图 习题 九年级物理人教版全一册
展开
这是一份第十九章生活用电 家庭电路作图 习题 九年级物理人教版全一册，共21页。

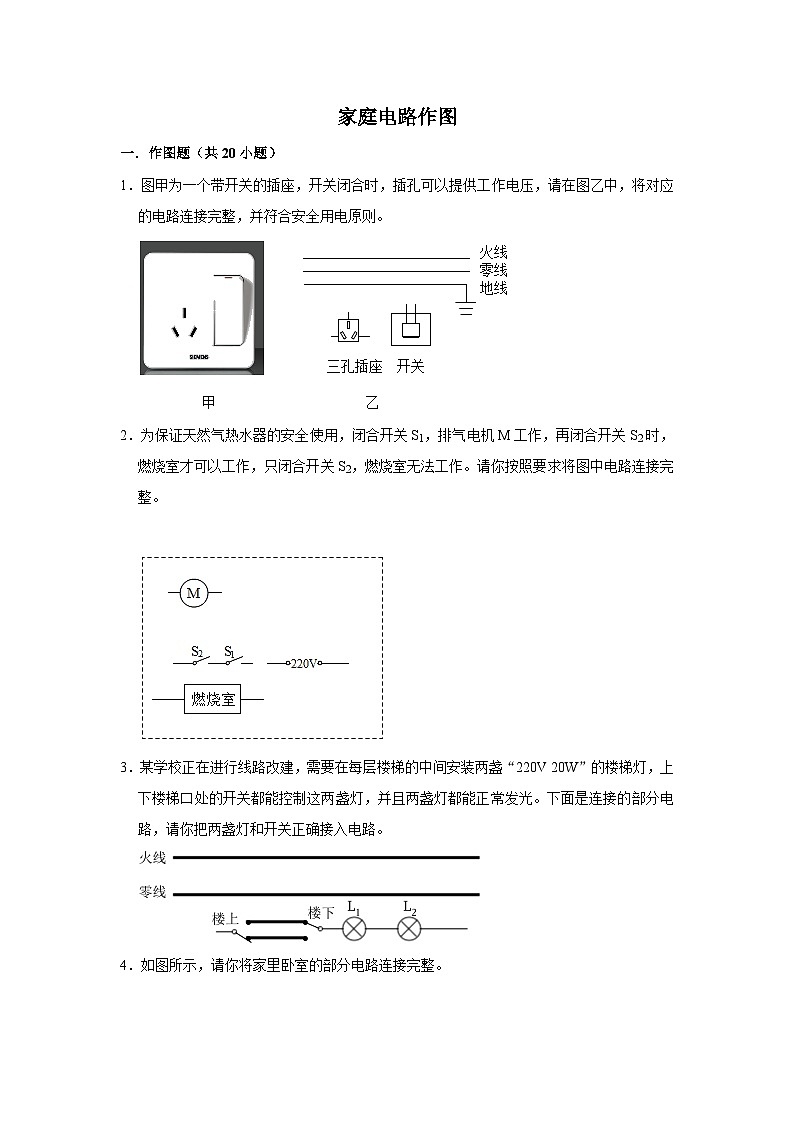

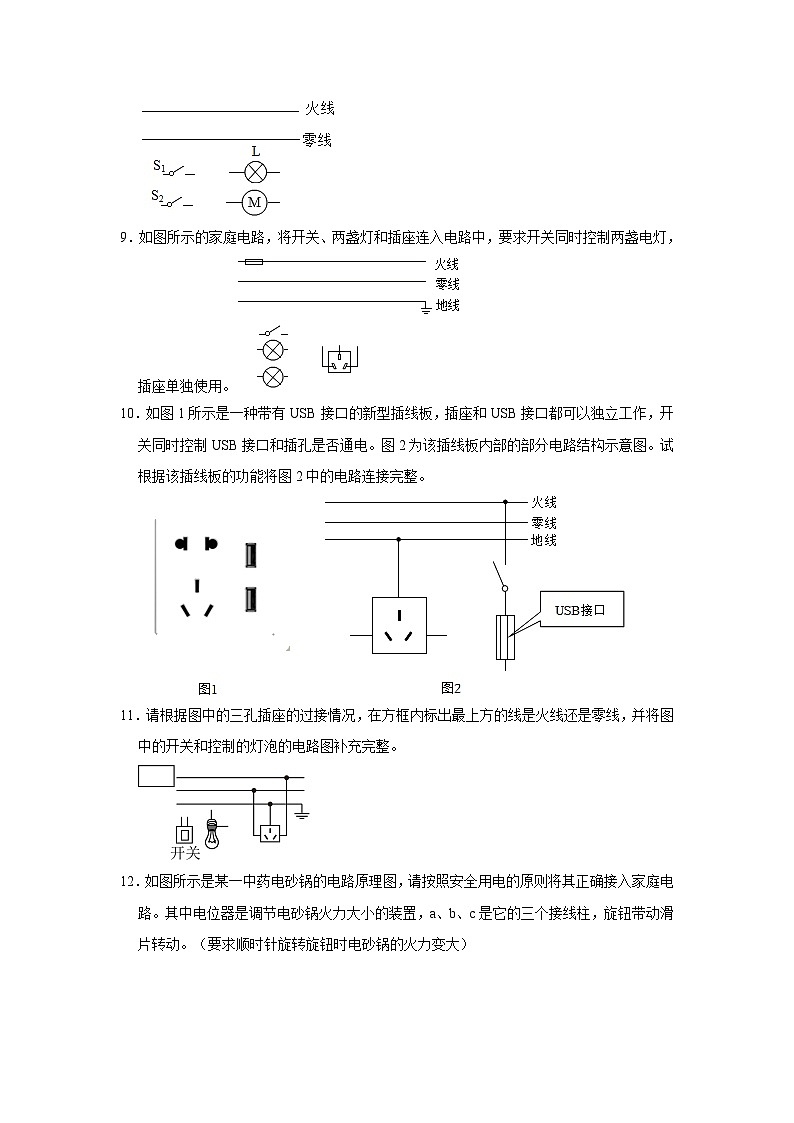

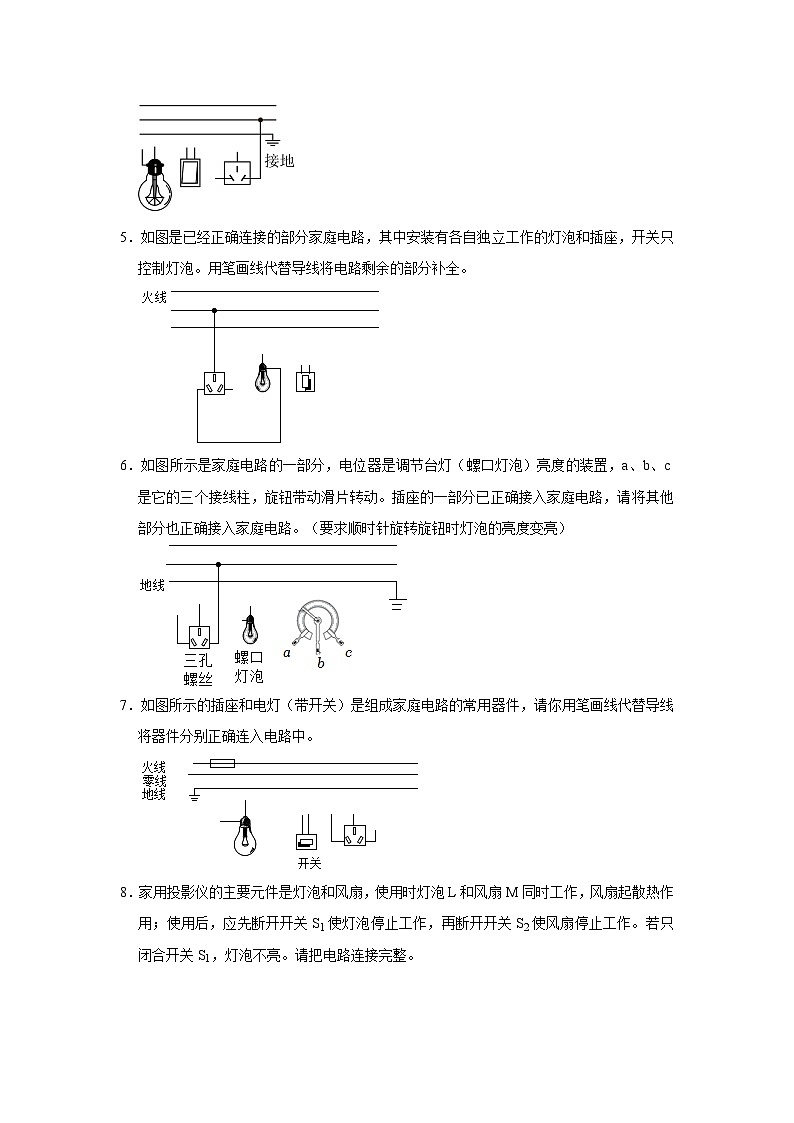

家庭电路作图一．作图题（共20小题）1．图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。2．为保证天然气热水器的安全使用，闭合开关S1，排气电机M工作，再闭合开关S2时，燃烧室才可以工作，只闭合开关S2，燃烧室无法工作。请你按照要求将图中电路连接完整。3．某学校正在进行线路改建，需要在每层楼梯的中间安装两盏“220V 20W”的楼梯灯，上下楼梯口处的开关都能控制这两盏灯，并且两盏灯都能正常发光。下面是连接的部分电路，请你把两盏灯和开关正确接入电路。4．如图所示，请你将家里卧室的部分电路连接完整。5．如图是已经正确连接的部分家庭电路，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。用笔画线代替导线将电路剩余的部分补全。6．如图所示是家庭电路的一部分，电位器是调节台灯（螺口灯泡）亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。（要求顺时针旋转旋钮时灯泡的亮度变亮）7．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中。8．家用投影仪的主要元件是灯泡和风扇，使用时灯泡L和风扇M同时工作，风扇起散热作用；使用后，应先断开开关S1使灯泡停止工作，再断开开关S2使风扇停止工作。若只闭合开关S1，灯泡不亮。请把电路连接完整。9．如图所示的家庭电路，将开关、两盏灯和插座连入电路中，要求开关同时控制两盏电灯，插座单独使用。10．如图1所示是一种带有USB接口的新型插线板，插座和USB接口都可以独立工作，开关同时控制USB接口和插孔是否通电。图2为该插线板内部的部分电路结构示意图。试根据该插线板的功能将图2中的电路连接完整。11．请根据图中的三孔插座的过接情况，在方框内标出最上方的线是火线还是零线，并将图中的开关和控制的灯泡的电路图补充完整。12．如图所示是某一中药电砂锅的电路原理图，请按照安全用电的原则将其正确接入家庭电路。其中电位器是调节电砂锅火力大小的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。（要求顺时针旋转旋钮时电砂锅的火力变大）13．地下商场的负一楼有一电动扶梯和一盏大功率的电灯，电灯只有在晚上且有声音的时候才会工作，照亮电动扶梯，帮助行人。电动扶梯由开关控制。请你根据要求完成电路连接。14．如图，请将螺丝口灯泡、开关、三孔插座等元件，用笔画线代替导线连接成符合安全用电要求的家庭电路，其中开关只控制灯泡。15．如图所示为“光控开关”、“声控开关”、“灯泡”的连接电路。请用笔画线表示导线，将图中灯泡左端的接线柱正确连入电路。16．如图甲所示是小明家中的空调专用插座，空调插头插上后，必须按下一旁的开关，空调才能工作，请在乙图中将开关和插座正确连接起来。17．如图甲所示，额定电压均为220V的两盏壁灯和“一开一插”式开关，开关控制两壁灯，且两灯均正常工作，三孔插座独立工作，请将电路图正确连接完整。18．如图甲所示是一种多功能家用插板，开关断开时，插座和USB接口均不能使用；闭合开关，插座和USB接口均可以独立工作。请在图乙中完成开关、部分插座和USB接口的连接。19．插线板上的指示灯（发光二极管）在开关闭合时会发光，插孔正常供电：如果指示灯损坏，开关闭合时插孔也能正常供电，根据上述现象，在图中画出插线板中开关、指示灯和插座的连接方式，并与电源线接通。20．图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作；房卡抽出卡槽，全房间断电。为使灯和插座正常工作，请将图乙中的电路图补充完整。 家庭电路作图参考答案与试题解析一．作图题（共20小题）1．图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。【分析】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；为了用电的安全，开关应接在火线与用电器之间。【解答】解：三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在右孔与火线之间，如图所示：【点评】本题考查了家庭电路的连接，属于基础题。2．为保证天然气热水器的安全使用，闭合开关S1，排气电机M工作，再闭合开关S2时，燃烧室才可以工作，只闭合开关S2，燃烧室无法工作。请你按照要求将图中电路连接完整。【分析】根据题意分析排气电机和燃烧室的连接方式和开关的作用，然后画出电路图。【解答】解：排式燃气热水器使用时，先闭合开关S1，排气电机工作，再闭合开关S2，燃烧室工作，这说明燃烧室和排气电机可以独立工作，是并联的；若只闭合开关S2，燃烧室无法工作，这说明S2在支路中控制燃烧室，开关S1在干路中控制整个电路；如图所示：【点评】本题考查了电路图的设计，明确两个开关的连接方式是解题的关键。3．某学校正在进行线路改建，需要在每层楼梯的中间安装两盏“220V 20W”的楼梯灯，上下楼梯口处的开关都能控制这两盏灯，并且两盏灯都能正常发光。下面是连接的部分电路，请你把两盏灯和开关正确接入电路。【分析】开关控制灯泡时，开关和灯泡是串联的。火线首先进入开关，然后进入灯泡，零线直接进入灯泡，这样断开开关，切断火线，操作更安全。根据家庭电路电压和灯泡的额定电压分析灯泡的连接方式。【解答】解：家庭电路的电压为220V；灯泡的额定电压为220V，若使两个灯泡都正常发光，则两个灯泡是并联的；开关控制灯泡时，开关和灯泡是串联的，开关接在灯泡和火线之间。如图所示：【点评】掌握家庭电路中灯泡、开关、两孔插座、三孔插座、保险丝等元件的作用、接法等。4．如图所示，请你将家里卧室的部分电路连接完整。【分析】（1）电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属点，零线直接进入螺旋套。（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。【解答】解：由图知，三孔插座的右孔接中间的一条线，说明中间一条是火线，上方一条是零线，下方一条是地线。火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套；三孔插座的上孔接地线；左孔接零线；右孔接火线。如图所示：【点评】掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。本题的易错点是要先判断出火线、零线和地线。5．如图是已经正确连接的部分家庭电路，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。用笔画线代替导线将电路剩余的部分补全。【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。【解答】解：（1）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，由图可知，中间的线为地线，最下面的线为零线。（2）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全，如下图所示：【点评】本题考查了开关、插座的接法。开关接在火线与电灯之间，可以使开关断开时，电灯灯座上没有电，这样在换灯泡时不会发生触电。6．如图所示是家庭电路的一部分，电位器是调节台灯（螺口灯泡）亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。（要求顺时针旋转旋钮时灯泡的亮度变亮）【分析】三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。据此确定火线和零线；家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全；若只将b、c接入电路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，【解答】解：三孔插座的上孔接地线，左孔接零线，右孔接火线，据此可知上面为零线，中间为火线；开关控制灯泡时，火线先接入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；顺时针旋转旋钮时灯泡变亮，说明通过灯泡的电流变大，则变阻器接入电路的电阻是变小的；故应解bc接线柱如图所示：【点评】本题考查了家庭电路的连接，关键是确定导线的名称以及开关和灯泡的接法。7．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中。【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。【解答】解：首先辨别上面三根线地线、火线、零线。灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如下图所示：【点评】本题考查了开关、插座的接法。开关接在火线与电灯之间，可以使开关断开时，电灯灯座上没有电，这样在换灯泡时不会发生触电。8．家用投影仪的主要元件是灯泡和风扇，使用时灯泡L和风扇M同时工作，风扇起散热作用；使用后，应先断开开关S1使灯泡停止工作，再断开开关S2使风扇停止工作。若只闭合开关S1，灯泡不亮。请把电路连接完整。【分析】先分析题意，得出灯、电风扇的连接方式，以及两个开关的位置，据此连接电路，注意开关要接在火线和用电器之间。【解答】解：由题知，先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动，灯和风扇并联；若只闭合开关S1，灯泡不亮。由此可知S1在灯所在支路上，S2在干路上，如图所示：【点评】本题考查了电路的连接，分析题意确定两个开关的位置是关键。9．如图所示的家庭电路，将开关、两盏灯和插座连入电路中，要求开关同时控制两盏电灯，插座单独使用。【分析】（1）电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；家庭电路中，灯泡应并联；（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。【解答】解：（1）三孔插座的左端接零线，右端经过保险丝后接火线，中间接地线；（2）开关接在火线与灯之间，两只灯泡并列连接，如下图所示：【点评】掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。10．如图1所示是一种带有USB接口的新型插线板，插座和USB接口都可以独立工作，开关同时控制USB接口和插孔是否通电。图2为该插线板内部的部分电路结构示意图。试根据该插线板的功能将图2中的电路连接完整。【分析】（1）并联电路各支路用电器互不影响，由此可知，三孔插座和USB接口的连接方式；根据开关作用确定其在电路中的位置；（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。【解答】解：由题知，三孔插座和USB接口可以独立工作，即两者是并联的，而三孔插座和USB接口由总开关控制，说明开关在干路上，三孔插座的接法是“左零右火上地”，由此按家庭电路连接的要求补画电路如图所示：【点评】本题考查了家庭电路的连接，属于基础题目。11．请根据图中的三孔插座的过接情况，在方框内标出最上方的线是火线还是零线，并将图中的开关和控制的灯泡的电路图补充完整。【分析】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线；电灯的连接方法：火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套。【解答】解：根据图示可知，三孔插座的右孔接最上面的线，所以最上面的线为火线；上孔接的的是地线；左孔接触的是零线；开关接在火线与灯之间，灯的中间的接线柱与开关相接，螺旋套与零线相接，如下图所示：【点评】掌握家庭电路灯泡、开关、两孔插座、三孔插座、保险丝的接法，注重将物理知识联系生活实际。12．如图所示是某一中药电砂锅的电路原理图，请按照安全用电的原则将其正确接入家庭电路。其中电位器是调节电砂锅火力大小的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。（要求顺时针旋转旋钮时电砂锅的火力变大）【分析】电位器的实质是一个滑动变阻器，是依靠改变连入电路中电阻丝的长度来改变电阻的；要求顺时针旋转旋钮时电砂锅的火力变大，此时通过电热丝的电流变大，电位器接入电路的电阻变小，据此分析电位器的接法；在家庭电路中，开关应接在用电器与火线之间，用电器的金属外壳要接地。【解答】解：根据题意可知，要求顺时针旋转旋钮时电砂锅的火力变大，此时通过电热丝的电流变大，电位器接入电路的电阻变小，则电位器的b、c接线柱接入电路中；电热丝、电位器串联接入电路中，开关接在电热丝与火线之间；金属外壳连接地线；如图所示：【点评】本题考查了家庭电路的连接，难度不大。13．地下商场的负一楼有一电动扶梯和一盏大功率的电灯，电灯只有在晚上且有声音的时候才会工作，照亮电动扶梯，帮助行人。电动扶梯由开关控制。请你根据要求完成电路连接。【分析】根据题意分析声控开关、光控开关和灯泡的连接方式；在并联电路中，用电器工作时互不影响，据此分析灯泡与自动扶梯的连接方式。【解答】解：根据题意可知，电灯只有在晚上且有声音的时候才会工作，照亮电动扶梯，帮助行人，这说明声控开关和光控开关是串联的，然后与灯泡串联在电路中，为了用电的安全，开关接在灯泡与火线之间；电灯与扶梯工作时互不影响，所以灯泡与扶梯是并联的；扶梯的开关接在火线与电动机之间，如图所示：【点评】本题考查了串并联电路的设计，根据题意得出开关的连接方式是关键，同时要注安全用电的原则。14．如图，请将螺丝口灯泡、开关、三孔插座等元件，用笔画线代替导线连接成符合安全用电要求的家庭电路，其中开关只控制灯泡。【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，保险丝要接到火线上，零线要接地。如图所示：【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。15．如图所示为“光控开关”、“声控开关”、“灯泡”的连接电路。请用笔画线表示导线，将图中灯泡左端的接线柱正确连入电路。【分析】只有在光线很暗且有声音时灯才亮说明两开关不能独立工作、相互影响即为串联；连接电路时应注意开关控制火线，且火线接入灯尾金属点，零线接入螺旋套。【解答】解：火线进入开关，（声控开关和光控开关是串联的）；再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如图所示：【点评】此题考查了声、光控灯的接线方法，关键是根据题意得出两开关的连接方式和注意安全用电的原则。16．如图甲所示是小明家中的空调专用插座，空调插头插上后，必须按下一旁的开关，空调才能工作，请在乙图中将开关和插座正确连接起来。【分析】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；开关接在火线上。【解答】解：由题知，要用一个开关控制三孔插座，火线先连接开关，再连接三孔插座右边接线柱；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如图所示：【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。17．如图甲所示，额定电压均为220V的两盏壁灯和“一开一插”式开关，开关控制两壁灯，且两灯均正常工作，三孔插座独立工作，请将电路图正确连接完整。【分析】家庭电路的各用电器的连接方式为并联，控制电路的开关与被控制的灯泡串联；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，据此连接电路图。【解答】解：由图可知，上面是火线，中间为零线，下面为地线；灯泡和开关的接法：火线先进入开关，开关要控制两盏灯，则开关应串联在干路上，家庭电路中两灯泡应并联；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示：【点评】本题考查家庭电路的连接，掌握家庭电路的灯泡、开关、三孔插座、两孔插座的接法，同时考虑使用性和安全性。18．如图甲所示是一种多功能家用插板，开关断开时，插座和USB接口均不能使用；闭合开关，插座和USB接口均可以独立工作。请在图乙中完成开关、部分插座和USB接口的连接。【分析】干路开关控制所有的用电器；并联电路各用电器之间互不影响，串联电路的用电器互相影响。【解答】解：由题意知，开关断开时，插座和USB接口均不能工作，说明开关在干路；闭合开关，插座和USB接口均可以独立工作，说明插座和USB接口并联在电路中。接线时，插座要遵循左零、右火、上接地，开关连接在火线上，如图所示：【点评】本题考查了家庭电路的连线问题，要注意开关的位置、三孔插座三个孔与火线、零线、地线的对应关系等。19．插线板上的指示灯（发光二极管）在开关闭合时会发光，插孔正常供电：如果指示灯损坏，开关闭合时插孔也能正常供电，根据上述现象，在图中画出插线板中开关、指示灯和插座的连接方式，并与电源线接通。【分析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：【点评】根据用电器之间是否相互影响是判断用电器串联和并联的方法之一；家庭电路中，开关控制用电器，开关一定接在用电器和火线之间，既能控制用电器，又能保证使用安全。20．图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作；房卡抽出卡槽，全房间断电。为使灯和插座正常工作，请将图乙中的电路图补充完整。【分析】分析题意，房卡开关为总开关处于干路上，灯和插座并联，其中开关与控制的灯泡串联为一条支路，火线先连接螺丝口灯泡的金属顶、螺旋套直接连接零线；插座为另一条支路，据此分析画图。【解答】解：由题意可知，房卡开关为总开关处于干路上，接在并联支路和火线之间；灯和两孔插座并联，其中电灯开关与控制的灯泡串联在一条支路上，火线先连接螺丝口灯泡的金属顶点，螺旋套直接连接在零线上；插座为另一条支路，如图所示：【点评】本题考查家庭电路的连接，注意：①开关接在火线上；②螺旋套接零线；③插座的接法是左零右火。
