初中物理人教版九年级全册第十九章 生活用电综合与测试完美版复习ppt课件

这是一份初中物理人教版九年级全册第十九章 生活用电综合与测试完美版复习ppt课件，文件包含本章复习和总结课件pptx、本章复习和总结教案doc等2份课件配套教学资源，其中PPT共18页， 欢迎下载使用。

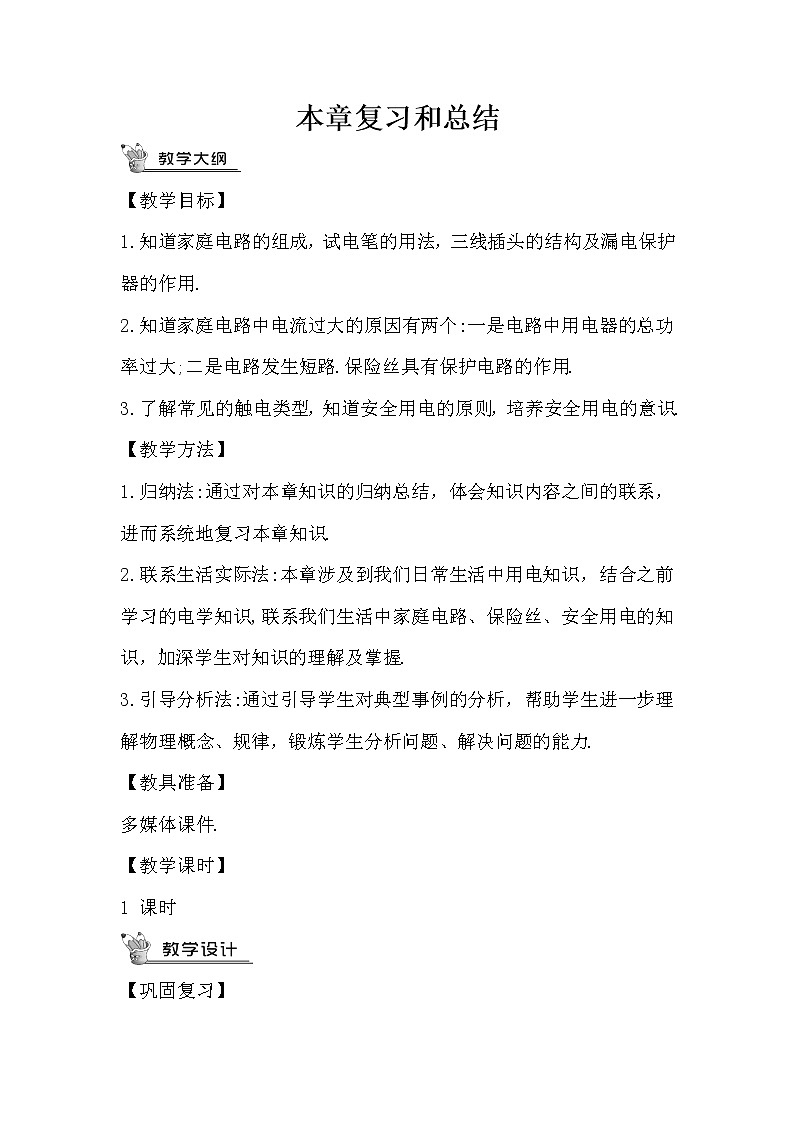

1. 知道家庭电路的组成，试电笔的用法，三线插头的结构及漏电保护器的作用。2. 知道家庭电路中电流过大的原因有两个：一是电路中用电器的总功率过大；二是电路发生短路。保险丝具有保护电路的作用。3. 了解常见的触电类型，知道安全用电的原则，培养安全用电的意识。

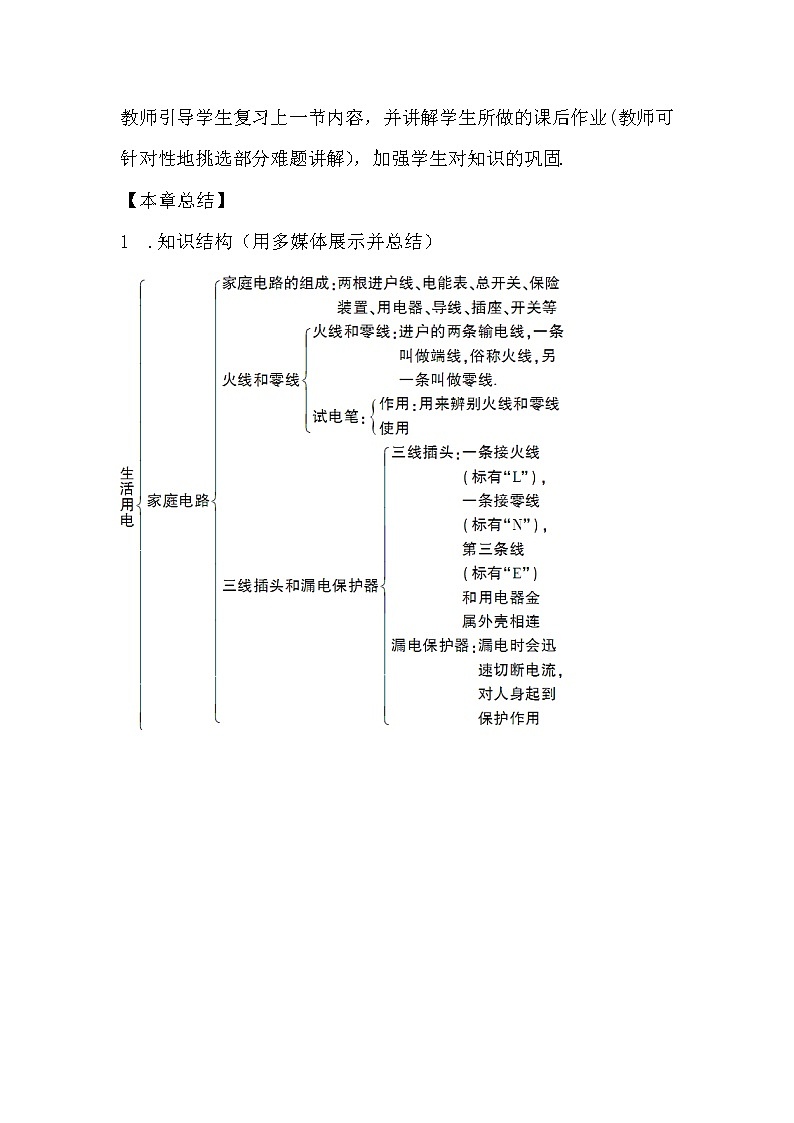

家庭电路由进户线、电能表、总开关、保险装置、插座、用电器、导线等组成。我国家庭电路的电压是220V。
家庭电路的两条输电线零线和火线可以用试电笔辨别。
家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大，二是电路发生短路。
考点3 家庭电路中电流过大的原因
常见的触电类型有：人体接触火线、大地触电；人体接触火线、零线触电；电弧触电；跨步电压触电。
安全用电原则不接触低压带电体，不靠近高压带电体。更换灯泡、搬动电器前应断开电源开关。不弄湿用电器，不损坏绝缘层。保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
例1 如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）A.插座发生短路了 B.进户的火线断了C.进户的零线断了 D.某盏电灯的灯丝断了
解析：若插座发生短路，会导致电路中的电流急剧增大，保险丝要熔断，故A选项错误；进户线的火线断路，试电笔插进插座的两孔，氖管不会发光，试电笔必须接触到火线才可能发光，故B选项错误；进户的零线断路，不会导致保险丝烧断，但会影响灯泡的发光，同时插座的两个插孔都与火线接触，试电笔氖管都会发光，故C选项正确；各用电器之间是并联的，如果某一个灯的灯丝断路，不会影响其他用电器的正常工作，即其他的灯应会亮，故D选项错误。
例2 小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起，如甲图所示）安装在新房里。乙图为从正面观察的部分接线示意图，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座方便其他电器使用。
例3 如图所示是试电笔的构造示意图。请说明图中各部分的名称，a：______，b：______；图中甲、乙、丙三种试电笔的握法中，_____是错误的。
例4 小军同学在学习了电路和安全用电的有关知识后，对家里的用电器及用电情况进行了全面的调查，调查记录如下表。
家庭电路中电流过大的原因
（1）星期天中午，小军用电饭煲煮饭的同时，观看电视新闻，为了节约能源，只开了厨房里的一盏灯，恰巧电冰箱正在工作。求这时小军家的家庭电路中的总电流是多大？
解：（1）此时电路中总功率为P = 800W + 100W + 40W + 160W = 1100W，由 P = UI 得
（2）小军的父母想在现有的电路上再安装一台1500W的空调机，请通过计算说明是否可行？
解：（2）家中已有用电器总功率为P0= 15×40W+100W+200W+160W+800W+ 120W=1980W，如果再安装一台1500W的空调机，则总功率P总 = 1980W+1500W = 3480W，家中电能表允许最大接入功率为P最大 =UI最大 =220V×20A= 4400W，4400W＞3480W，所以可以使用。
例5 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通白炽灯泡接到两道线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示。其助手用试电笔分别测试A、B及“法师”的皮肤，发现试电笔的氖管都发光。对此表演的合理解释是（ ）A.“法师”有特异功能，确实不怕电B.“法师”的两手均戴有特制绝缘手套C.在人、灯交替过程中，助手将零线断开了D.在人、灯交替过程中，助手将火线断开了
例6 图中是一些人在生活用电中的几种做法，其中正确的是（ ）
1.从课后习题中选取；2.完成练习册本课时的习题。
