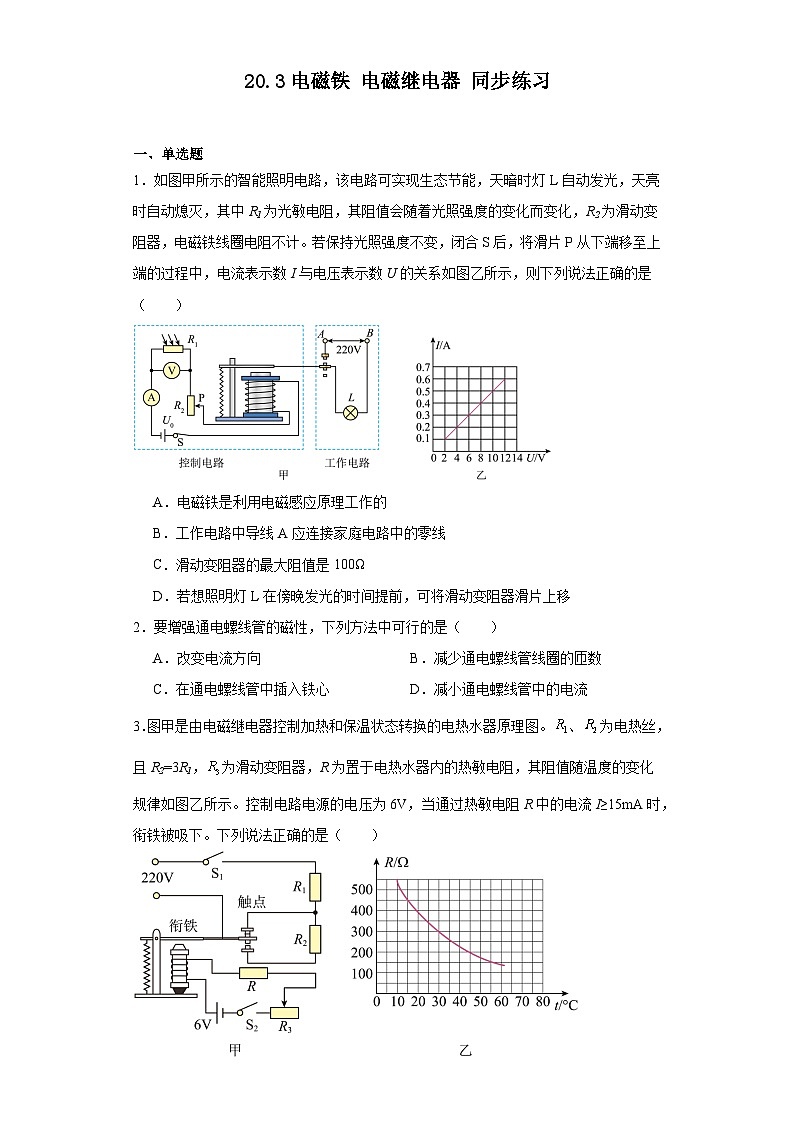

物理九年级全册第3节 电磁铁 电磁继电器课后练习题

这是一份物理九年级全册第3节 电磁铁 电磁继电器课后练习题，共10页。试卷主要包含了单选题，填空题，综合题等内容，欢迎下载使用。
一、单选题
1．如图甲所示的智能照明电路，该电路可实现生态节能，天暗时灯L自动发光，天亮时自动熄灭，其中R1为光敏电阻，其阻值会随着光照强度的变化而变化，R2为滑动变阻器，电磁铁线圈电阻不计。若保持光照强度不变，闭合S后，将滑片P从下端移至上端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列说法正确的是（ ）
A．电磁铁是利用电磁感应原理工作的
B．工作电路中导线A应连接家庭电路中的零线
C．滑动变阻器的最大阻值是100Ω
D．若想照明灯L在傍晚发光的时间提前，可将滑动变阻器滑片上移
2．要增强通电螺线管的磁性，下列方法中可行的是（ ）
A．改变电流方向 B．减少通电螺线管线圈的匝数
C．在通电螺线管中插入铁心 D．减小通电螺线管中的电流

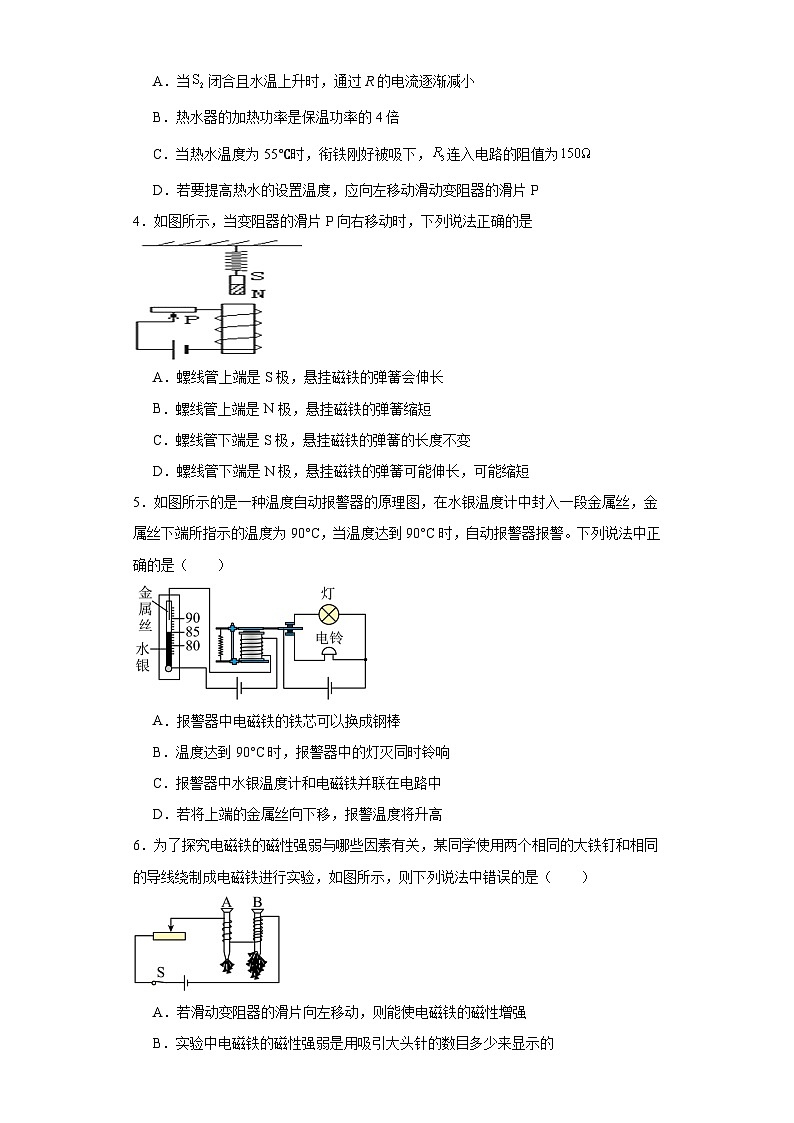

3．图甲是由电磁继电器控制加热和保温状态转换的电热水器原理图。、为电热丝，且R2=3R1，为滑动变阻器，R为置于电热水器内的热敏电阻，其阻值随温度的变化规律如图乙所示。控制电路电源的电压为6V，当通过热敏电阻R中的电流I≥15mA时，衔铁被吸下。下列说法正确的是（ ）

A．当闭合且水温上升时，通过R的电流逐渐减小
B．热水器的加热功率是保温功率的4倍
C．当热水温度为55℃时，衔铁刚好被吸下，连入电路的阻值为
D．若要提高热水的设置温度，应向左移动滑动变阻器的滑片P
4．如图所示，当变阻器的滑片P向右移动时，下列说法正确的是
A．螺线管上端是S极，悬挂磁铁的弹簧会伸长
B．螺线管上端是N极，悬挂磁铁的弹簧缩短
C．螺线管下端是S极，悬挂磁铁的弹簧的长度不变
D．螺线管下端是N极，悬挂磁铁的弹簧可能伸长，可能缩短
5．如图所示的是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为90°C，当温度达到90°C时，自动报警器报警。下列说法中正确的是（ ）
A．报警器中电磁铁的铁芯可以换成钢棒
B．温度达到90°C时，报警器中的灯灭同时铃响
C．报警器中水银温度计和电磁铁并联在电路中
D．若将上端的金属丝向下移，报警温度将升高
6．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉和相同的导线绕制成电磁铁进行实验，如图所示，则下列说法中错误的是（ ）
A．若滑动变阻器的滑片向左移动，则能使电磁铁的磁性增强
B．实验中电磁铁的磁性强弱是用吸引大头针的数目多少来显示的

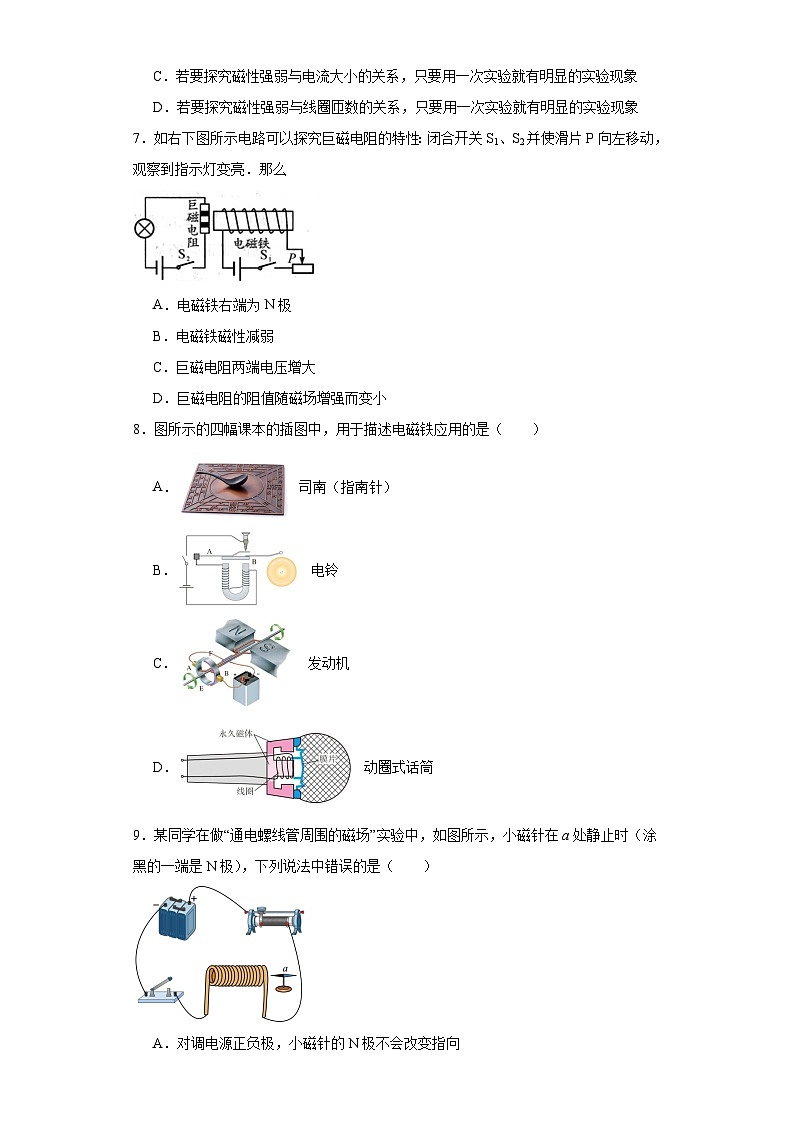

C．若要探究磁性强弱与电流大小的关系，只要用一次实验就有明显的实验现象
D．若要探究磁性强弱与线圈匝数的关系，只要用一次实验就有明显的实验现象
7．如右下图所示电路可以探究巨磁电阻的特性：闭合开关S1、S2并使滑片P向左移动，观察到指示灯变亮．那么
A．电磁铁右端为N极
B．电磁铁磁性减弱
C．巨磁电阻两端电压增大
D．巨磁电阻的阻值随磁场增强而变小
8．图所示的四幅课本的插图中，用于描述电磁铁应用的是（ ）
A． 司南（指南针）
B． 电铃
C． 发动机
D． 动圈式话筒
9．某同学在做“通电螺线管周围的磁场”实验中，如图所示，小磁针在a处静止时（涂黑的一端是N极），下列说法中错误的是（ ）

A．对调电源正负极，小磁针的N极不会改变指向
B．将通电螺线管固定在洒满铁屑的玻璃板上，可以判断磁场分布
C．由a处的小磁针指向可以判断出螺线管左侧是N极
D．当滑片向右滑动时，通电螺线管的磁场变强
10．图中的设备，没有应用磁性材料的是（ ）
A．
B．
C．
D．
二、填空题
11．图甲为热敏电阻的阻值R随时间t变化的图像，图乙为热敏电阻R和电磁继电器组成的简单恒温箱温控电路，继电器线圈的电阻为150Ω，图中的“电源”是恒温箱加热器的电源。当线圈中的电流大于或等于20mA时，衔铁被吸合，加热器停止工作，实现温控。
（1）恒温箱内的加热器应接在 （选填“A和B”或“C和D”）端。
（2）若电源电压U恒为6V，要实现对50℃~100℃之间任一温度的控制，则滑动变阻器的最大阻值至少为 Ω。
12．如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增大而减小，R 是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯。白天灯熄，夜晚灯亮。则给路灯供电的电源应接在 （a、b 或 b、c）两端；b 点应接 （“火线”或“零线”），若将电阻箱 R 阻值调小一些，则路灯比原来 （早/迟）一些亮。
13．如图是王强同学在研究性学习活动中，为某仓库设计的 一 种防盗报警器．其踏板放在仓库的门口，电铃和电灯放在值班室内．观察电路可知，这个报警器的工作原理是：
有人踏板时 ；
无人踏板时 ．
14．如图所示，弹簧测力计下端挂一磁铁，C为螺线管．闭合开关S时，弹簧测力计有示数．若滑动变阻器滑片P向左移动，弹簧测力计的示数 （选填“变大”、“变小”或“不变”）．
15．“悬浮灯泡”能够悬浮发光，如图甲所示。图甲中的基座内有一个电磁铁，而悬浮的灯泡内部装有用闭合线圈连接的LED灯和条形磁铁，其内部结构如图乙所示。当基座内电路接通电源后，灯泡能克服重力悬浮在空中是因为 ，图乙中的电源左端为 极。若要使灯泡悬浮的高度增加，你可以采取的办法是 。
16．如图是一种温度自动报警器的原理图， （选填酒精、煤油或 水银）温度计里时插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有 ，将衔铁吸引过来，使电铃发出报警信号，此时电磁铁左端是 极。
17．如图所示，电磁继电器是利用电磁铁控制工作电路通断的 （选填“电源”、“用电器”或“开关”）；当开关S断开时，工作电路中的电灯 （选填“会”或“不会”）发光。

18．酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。装置通电后，电磁铁上端为 （选填“”或“”）极，若电磁铁吸力较小，则应将滑动变阻器滑片向 （选填“左”或“右”）滑动。
19．如图所示，闭合开关S，将滑动变阻器的滑片P由a端滑向b端，弹簧将 （选填“伸长”或“缩短”）。
20．新建的居民住宅大多安装了自动空气开关．其原理如图所示，当电路由于电流过大时，电磁铁P的磁性将变 （选填“强”或“弱”），吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力作用下自动开启，切断电路，起到保险作用．某周末，文强同学在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”．则此时“跳闸”的原因最可能是 ．
三、综合题
21．物理学中，用磁感应强度（用字母B表示）来描述磁场的强弱，它的国际单位是特斯拉（符号是T），磁感应强度B越大表明磁场越强；B=0表明没有磁场．有一种电阻，其阻值大小随周围磁场强度的变化而变化，这种电阻叫做磁敏电阻．为了探究电磁铁磁感应强度的大小与哪些因素有关，小超设计了甲、乙两图所示的电路，图甲中电源电压恒为6V，R为磁敏电阻，图乙中的电磁铁左端靠近且正对图甲的磁敏电阻R；磁敏电阻R的阻值随磁感应强度变化的关系图像如图丙所示．
（1）当图乙S1断开，时闭合时，磁敏电阻R的阻值是 Ω，则此时电流表的示数为 mA．
（2）闭合S1和S2，图乙中滑动变阻器的滑片P向右移动时，小超发现图甲中电流表的示数逐渐减小，说明磁敏电阻R的阻值变 ，电磁铁的磁感应强度变 ．
（3）闭合S1和S2，图乙中滑动变阻器的滑片P保持不变，将磁敏电阻R水平向左逐渐远离电磁铁时，小超将测出的磁敏电阻与电磁铁左端的距离L、对应的电流表示数I及算出的磁感应强度B同时记录在下表中．请计算当L=5cm时，磁敏电阻R所在位置的磁感应强度B= T．
（4）综合以上实验可以得出：电磁铁磁感应强度随通过电流的增大而 ；离电磁铁越远，磁感应强度越 ．
22．国际泳联规定，泳池的温度应控制在25℃-27℃之间。如图甲是泳池水温自动控制电路，热敏电阻作为感应器探测水温，其阻值与水温之间满足关系：R1=-5t+500（0°C
