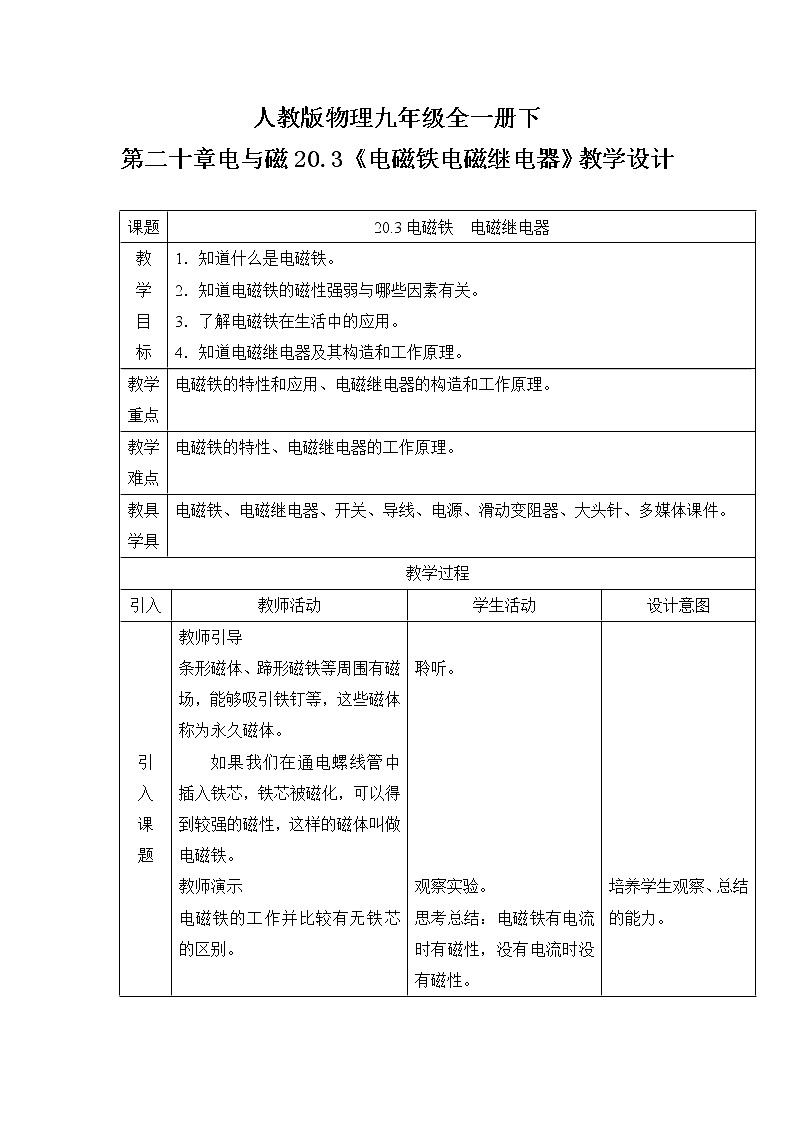

这是一份人教版九年级全册第二十章 电与磁第3节 电磁铁 电磁继电器精品ppt课件，文件包含203电磁铁电磁继电器pptx、203《电磁铁电磁继电器》同步练习docx、203《电磁铁电磁继电器》教学设计doc、吸住钉子的电磁铁asf、影响电磁铁磁性强弱的因素mp4、绕制电磁铁flv、连接电磁继电器flv、通电螺线管wmv等8份课件配套教学资源，其中PPT共28页， 欢迎下载使用。

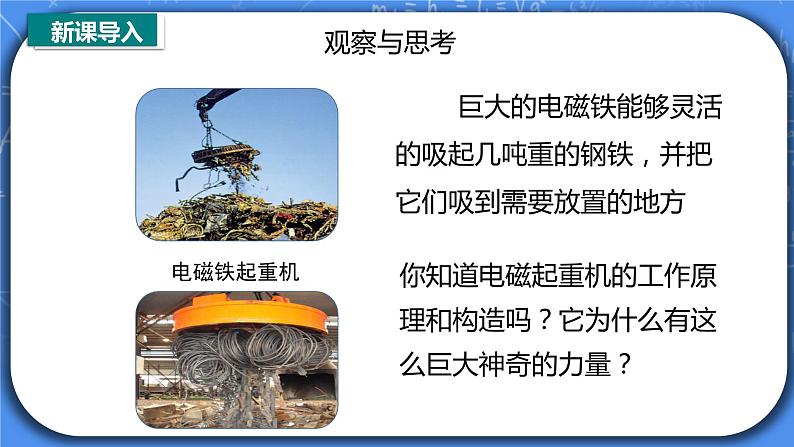

巨大的电磁铁能够灵活的吸起几吨重的钢铁，并把它们吸到需要放置的地方
你知道电磁起重机的工作原理和构造吗？它为什么有这么巨大神奇的力量？
知道电磁铁的特性和工作原理；
理解电磁铁磁性强弱的影响因素；
知道电磁继电器的工作原理和应用。

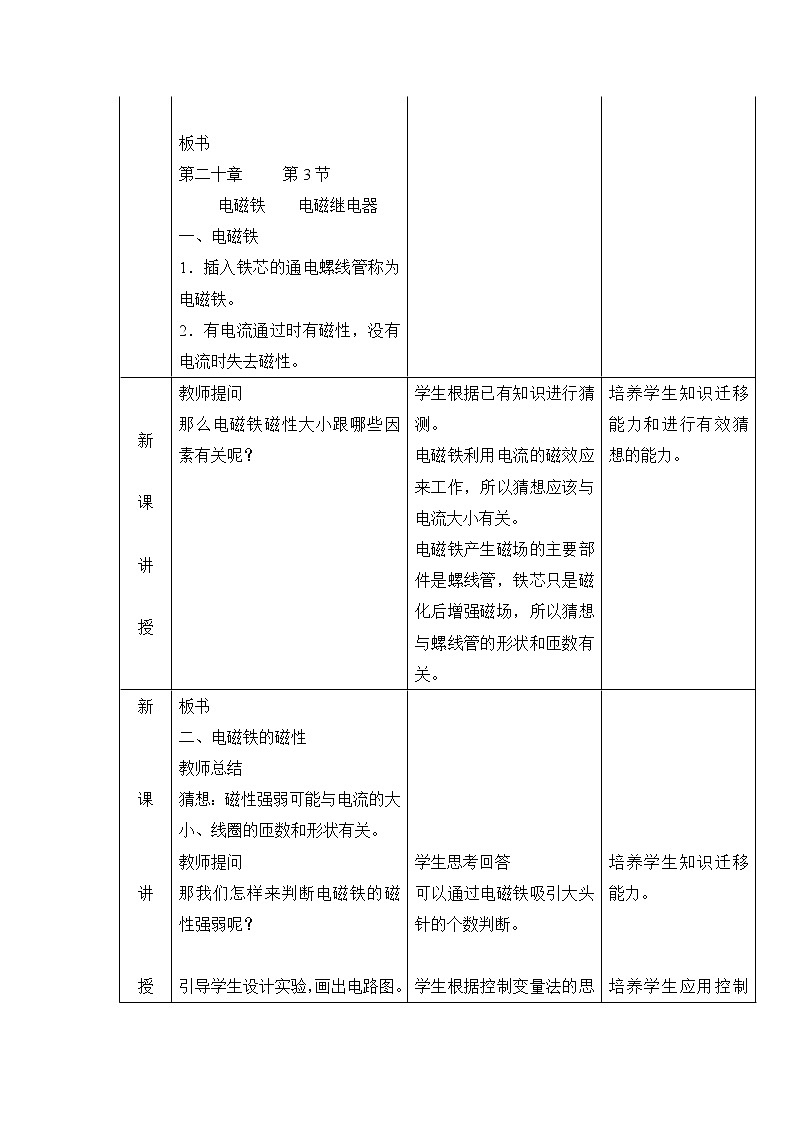

1．带铁芯的通电螺线管称为电磁铁。
2. 工作原理：电流的磁效应

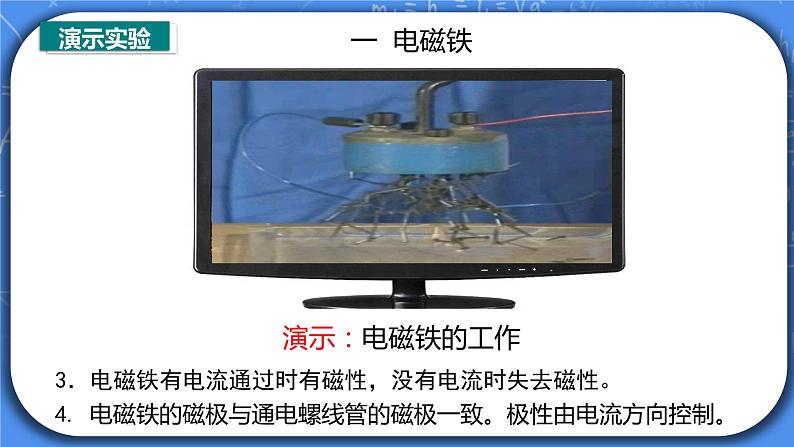

3．电磁铁有电流通过时有磁性，没有电流时失去磁性。
4. 电磁铁的磁极与通电螺线管的磁极一致。极性由电流方向控制。
电磁铁磁性大小跟哪些因素有关呢？
　　 磁性强弱可能与电流的大小、线圈的匝数和是否带铁芯有关。
应用电流磁效应，应该与电流大小有关。
线圈是主要部件，应该与线圈的形状、匝数有关。
二 电磁铁的磁性
探究影响电磁铁磁性强弱的因素
两个电磁铁（一个150匝，一个100匝。）电源、开关、导线、大头针、沙皮纸、 滑动变阻器、电流表或小灯泡。
判断磁性强弱方法：根据吸引铁钉、曲别针等的多少来判断螺线管的磁性强弱。
实验：探究影响电磁铁磁性强弱有关的因素
当电流一定时，电磁铁线圈的匝数______，磁性______。
增加匝数，吸引的铁钉增多。

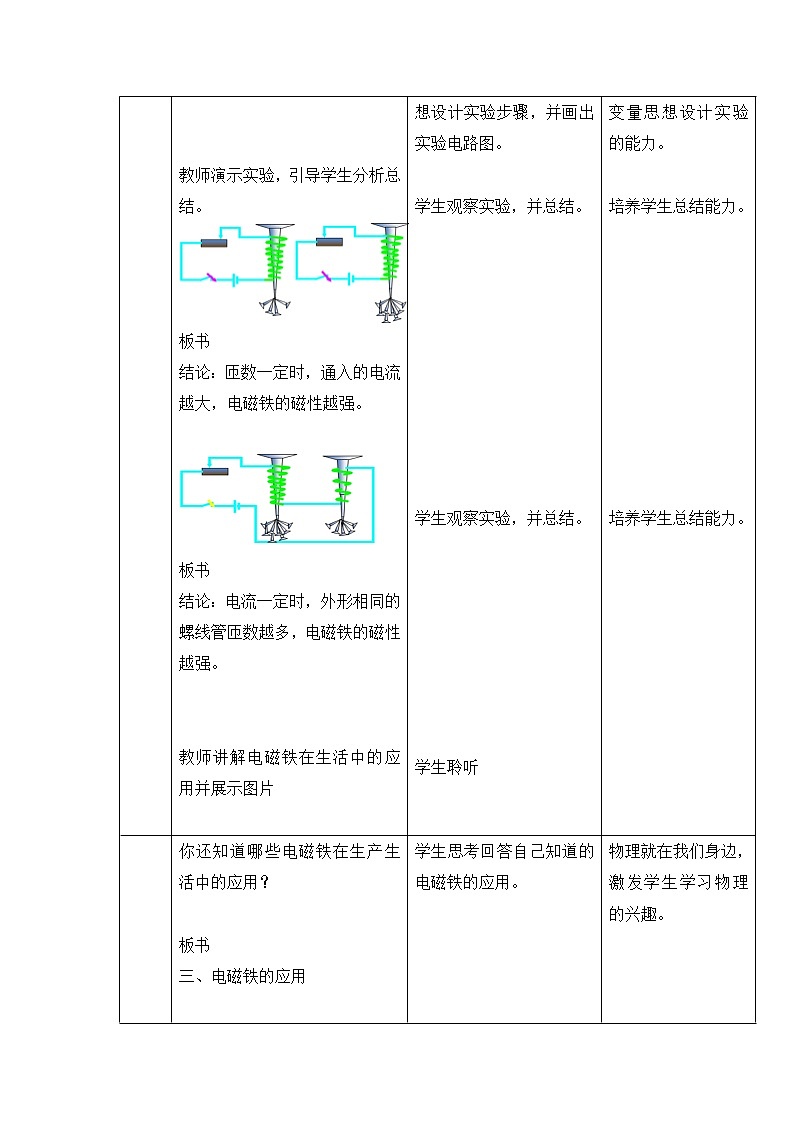

研究电磁铁的磁性跟线圈匝数的关系
控制电路中电流相同，改变线圈匝数
研究电磁铁的磁性强弱跟电流的关系
控制电磁铁中线圈匝数一定，改变电磁铁的电流的大小
匝数一定时，通过电磁铁的电流越____，电磁铁的磁性_____。
增大电流电磁铁吸引的大头针数目增多。
探究有无铁芯对电磁铁磁性的影响
当电磁铁的匝数和通过电流一定时，有铁心，电磁铁的磁性大大增强。
控制线圈匝数和电流大小不变，使电磁铁有无铁芯，观察电磁铁吸引铁钉的多少来判断电磁铁磁性的强弱。
现象：有铁芯时，电磁铁吸引的铁钉数目增多
（多选）如图是探究影响电磁铁磁性强弱因素的实验，下列说法正确的是（ ）A．闭合开关后，调节滑动变阻器的滑片，使电流表示数相同，发现电磁铁乙吸引大头针的数目比甲多B．电磁铁中铁芯的作用是改变磁场的方向 C．如图甲，滑片向右移动，发现电磁铁吸引大头针的数目增大D．保持电流表示数不变，这是为了研究电磁铁的磁性强弱与匝数的关系
1. 电磁铁的构成：内部插入铁芯的螺线管。2. 电磁铁的工作原理：电流的磁效应。3. 电磁铁的磁性有无可以通过电流的通断来控制。4. 电磁铁的磁性强弱可以通过线圈中电流大小和线圈匝数及是否带铁芯来控制。5. 电磁铁的磁极方向可以通过线圈中电流方向来控制。
磁悬浮列车所用的磁体大多是通有强大电流的电磁铁。是一种靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500km以上。
2003年，上海浦东机场到市区的磁悬浮铁路成为我国第一条正式投入运营的磁悬浮铁路。
　　在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？
工人师傅按下继电器的开关，通过继电器来控制电源的接通和断开。
电磁继电器是利用一个回路的电流控制另一个回路中电流的装置。
电磁继电器的结构和电路
通电时产生磁性，吸下衔铁
电磁铁无磁性时，带动衔铁离开电磁铁
相当于被控制电路的开关
3.电磁继电器的工作原理
实质：电磁继电器的实质就是一种利用 来控制工作电路通断的 。
4.电磁继电器的作用及实质
电磁铁的定义：带铁芯的螺线管
电磁铁的工作原理：电流的磁效应
构造：电磁铁、衔铁、弹簧、触点
工作原理：电流的磁效应

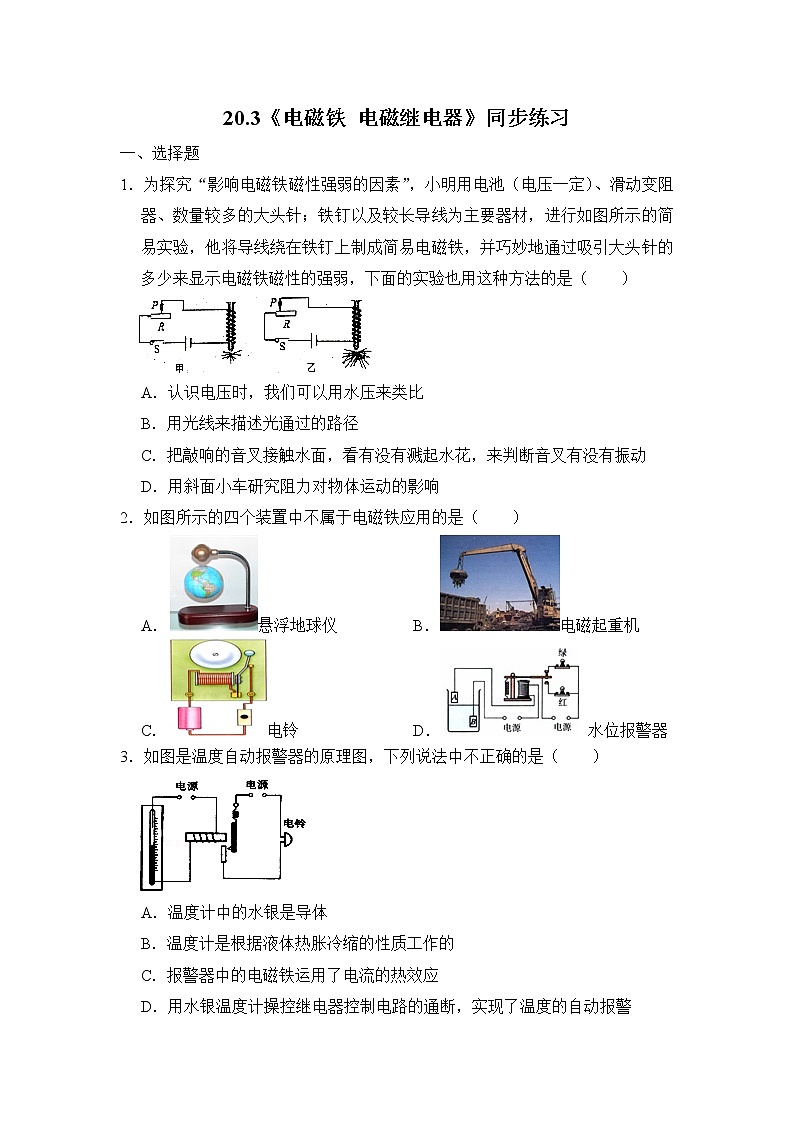

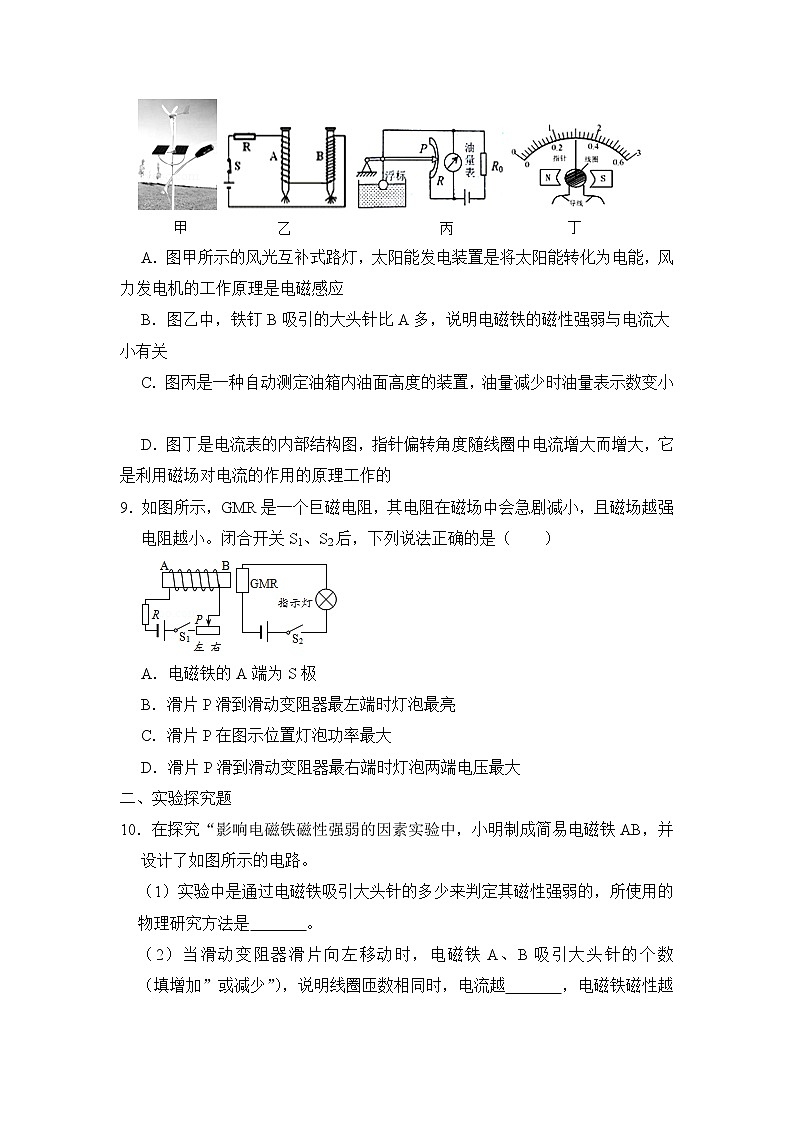

1.某同学在做“探究电磁铁特性”的实验中，使用了两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中不正确的是（　　）A．要使电磁铁磁性增强，应将变阻器的滑动片向左滑动B．电磁铁能吸引的大头针越多，表明它的磁性越强C．电磁铁A线圈匝数较多，所以通过B 的电流较小D．若将两电磁铁上部靠近，会相互排斥
3.关于温度报警装置说法错误是（    ） A．温度达到温度计金属丝温度时电磁铁有磁性     B．温度达到温度计金属丝温度时，电铃发声报警       C．温度没有达到温度计金属丝温度时，电铃不发声     D．温度报警器在任何温度下都报警

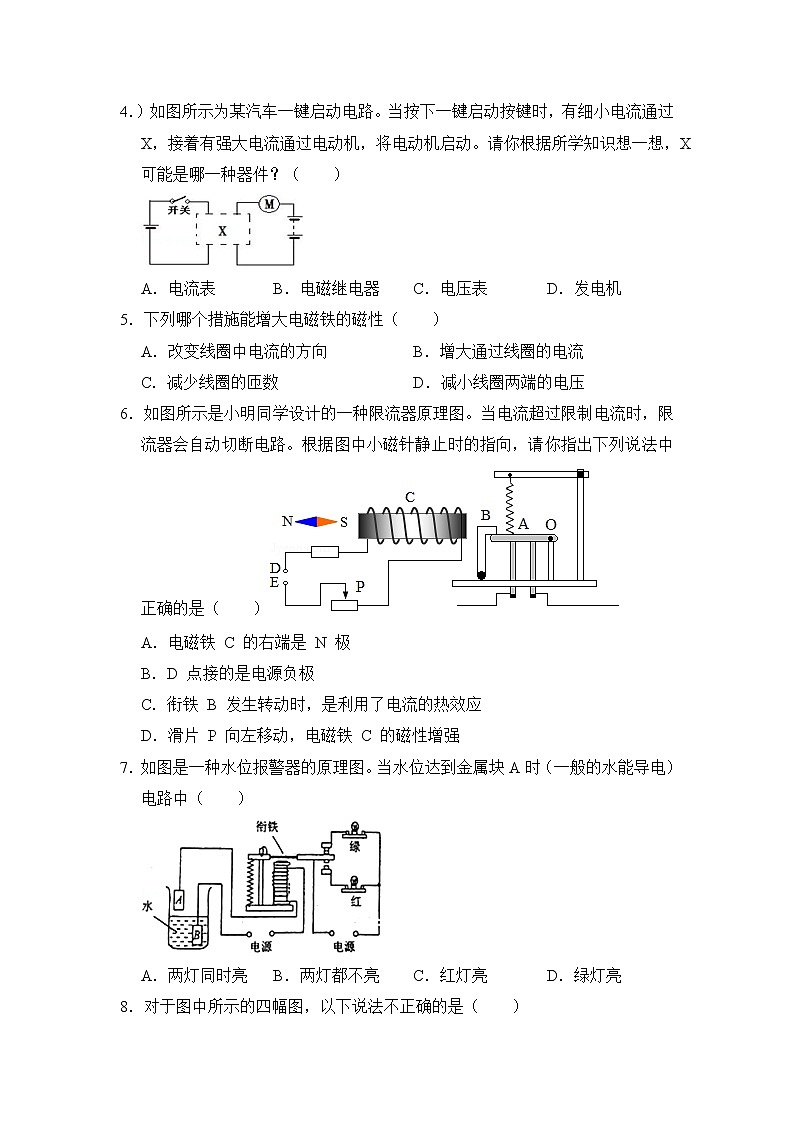

4.如图是自动水位显示器的示意图，分析其工作原理。
当水位达到最大安全值时，接通导线AB，电磁铁电路中有电流，电磁铁有磁性，吸引衔铁，使红灯电路接通，红灯就亮起来，发出报警信号。水位没有到达金属块A时,电磁铁不通电无磁性，绿灯亮，显示水位正常。
