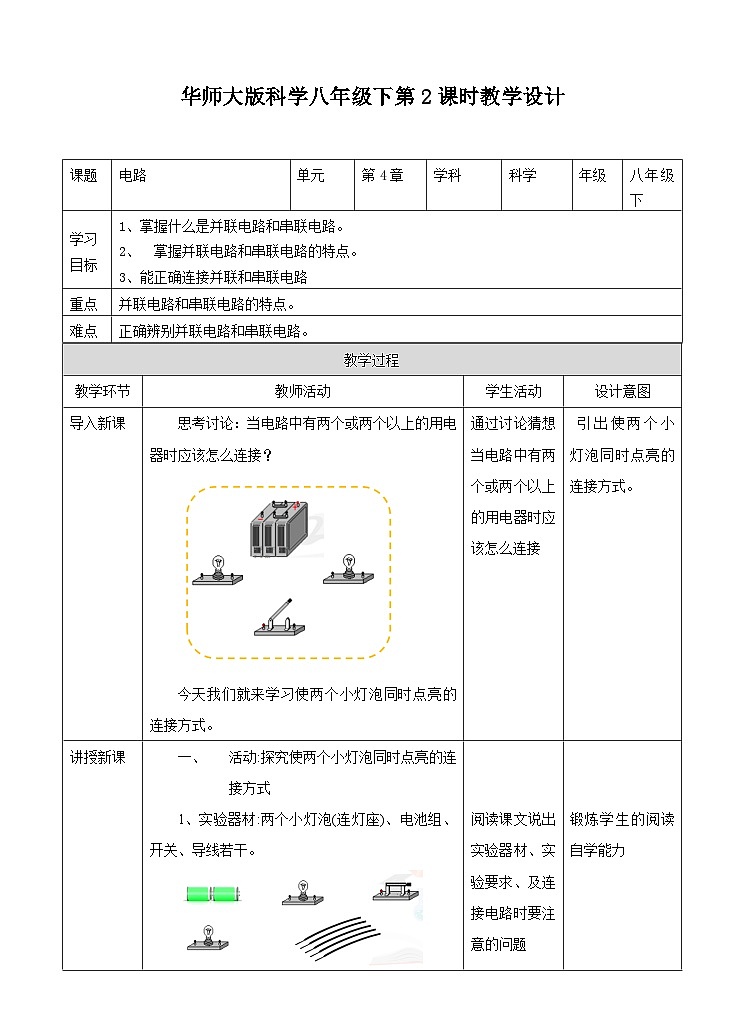

科学八年级下册2 电路教案及反思
展开课题
电路
单元
第4章
学科
科学
年级
八年级下
学习
目标
1、掌握什么是并联电路和串联电路。
2、 掌握并联电路和串联电路的特点。
3、能正确连接并联和串联电路
重点
并联电路和串联电路的特点。
难点
正确辨别并联电路和串联电路。
教学过程
教学环节
教师活动
学生活动
设计意图
导入新课
思考讨论:当电路中有两个或两个以上的用电器时应该怎么连接?
今天我们就来学习使两个小灯泡同时点亮的连接方式。
通过讨论猜想当电路中有两个或两个以上的用电器时应该怎么连接
引出使两个小灯泡同时点亮的连接方式。
讲授新课
活动:探究使两个小灯泡同时点亮的连接方式
1、实验器材:两个小灯泡(连灯座)、电池组、开关、导线若干。
2、实验要求
使两个小灯泡都发光,并使开关能够控制电路的通断。
3、连接电路时要注意:
(1)连接电池盒两端的导线绝对不允许直接相连,也不允许通过开关直接相连。
因为这将造成电源短路,将损坏电源,若近旁有易燃物,甚至会引起火灾。
(2).用导线连接电路元件时,必须将导线的两端接在接线柱上,并要旋紧,以保证接触良好。
3、实验过程
(1)电流从电源的正极出发,依次经过开关、灯泡,最后接到电源的负极,观察实验现象。
(2)使小灯泡的两端并列在一起再与开关和电源连接,观察实验现象。
小灯泡依次相连接的方式叫做串联。

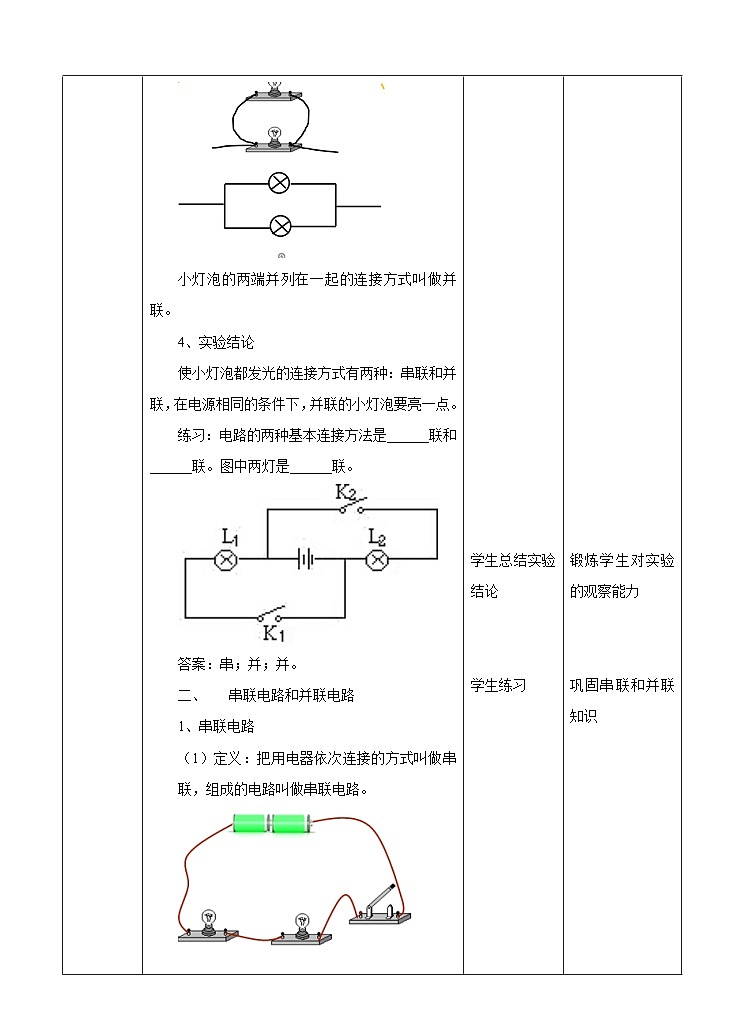

小灯泡的两端并列在一起的连接方式叫做并联。
4、实验结论
使小灯泡都发光的连接方式有两种:串联和并联,在电源相同的条件下,并联的小灯泡要亮一点。
练习:电路的两种基本连接方法是______联和______联。图中两灯是______联。
答案:串;并;并。
串联电路和并联电路
1、串联电路
(1)定义:把用电器依次连接的方式叫做串联,组成的电路叫做串联电路。
(2)观察实验现象
①当合上开关时,两个灯泡有什么变化?
当合上开关时两灯泡同时开始发光。
②调换开关位置后,当合上开关时,两个灯泡有什么变化。
当合上开关时两灯泡仍同时开始发光。
(3)你能总结出串联电路有什么特点吗?
①电流只有一条通路;
②开关的作用与所在的位置无关;
③各用电器之间相互影响,串联电路中有一只用电器断开,整个电路会变成开路,其它用电器也不能工作。
2、并联电路
(1)定义:把用电器并列地连接起来的方式叫做并联,组成的电路叫做并联电路。
(2)干路和支路
①分支点:并联用电器的连接点;
①分支点:并联用电器的连接点;
②支路:两个分支点之间的电路
③干路:从电源两极到两个分支点的那部分电路;
思考与讨论
1、如果电路连成如图所示,合上开关两灯同时亮还是一个灯亮?有几条通路?开关有什么作用?
合上开关两灯同时亮,电路有两条。
开关控制干路的通断。
2、如果在支路上各增加一个开关,试一试会怎么样?
(1)当断开S2,合上S、S1时,灯泡L1、L2有什么变化?
断开S2,合上S、S1时灯泡L1亮,灯泡L2不亮。
(2)当断开S1,合上S、S2时,灯泡L1、L2有什么变化?
断开S1,合上S、S2时灯泡L2亮,灯泡L1不亮。
(3)通过上述实验你能总结并联电路有什么特点吗?
①电流有两条(或多条)路径。
②某一条支路断开时,其他支路上的用电器照常工作。
③干路上的开关可以控制所有用电器,而支路上
的开关只能控所在支路上的用电器。
巩固提升
1、某工厂的车间里用一只开关控制三盏日光灯,三盏灯同时亮,同时灭,当其中一盏灯坏了后,其余二盏灯还能正常发光,则三盏灯的连接方式是( )
A.并联; B. 串联;
C.可以是串联,也可以是并联;
D.不能是串联,也不能是并联;
答案:A
2、如图电路中,开关闭合后,两灯并联的是( )
答案: A
3 、小明所连电路如图所示.若开关闭合,电路处于________ (选填“通路”或“短路”)状态,若要连成两灯串联的电路,需要拆除导线________.
答案:短路;c
4、如图两灯的连接方式:(a)图为( )联;(b)图 为( )联。若两图中开关S1均闭合,则(a)图中灯( )发光, (b)图 中灯( )发光。
答案:串;并;L1、L2; L1
5、如图所示,电路中:1、2、3、4为四个接线柱,现用导线连接接线柱:
(1)只让L1发光的连接办法是____________,
(2)只让L2发光的连接办法是__________________,
(3)直接相连______是绝不允许的.
答案:(1)连接1与3;
(2)连接1与4,2与3;
(3)3与4
阅读课文说出实验器材、实验要求、及连接电路时要注意的问题
学生思考讨论说出实验过程
学生总结实验结论
学生练习
观察实验现象
讨论交流总结串联电路的特点
学生思考与讨论有关问题
观察实验现象
观察实验现象
学生练习
锻炼学生的阅读自学能力
锻炼学生逻辑思维能力
锻炼学生对实验的观察能力
巩固串联和并联知识
锻炼学生的观察能力
锻炼学生的合作交流的能力
理解并联电路的特点
培养学生的观察能力
培养学生的观察能力
巩固本节知识
课堂小结
1、串联电路
(1)定义:把元件逐个顺次连接起来组成的电路,称为串联电路。
(2)电流只有一条通路;开关位置任意。
2、串联电路
(1)定义:把元件并列连接起来组成的电路。
(2)干路的开关控制整个电路;断开一条支路开关,不影响别的支路。
梳理本节课知识内容,把自己所学到的知识与老师同学交流,最后总结出本节课的知识点。
培养学生总结归纳的能力。梳理本节知识形成一个完整的知识体系。同时也可以帮助学生记忆。
板书
电路
一、活动:探究使两个小灯泡同时点亮的连接方式
使小灯泡都发光的连接方式有两种:串联和并联
串联电路和并联电路
1、串联电路
把用电器依次连接的方式叫做串联,组成的电路叫做串联电路。
2.并联电路
把用电器并列地连接起来的方式叫做并联
组成的电路叫做并联电路。
