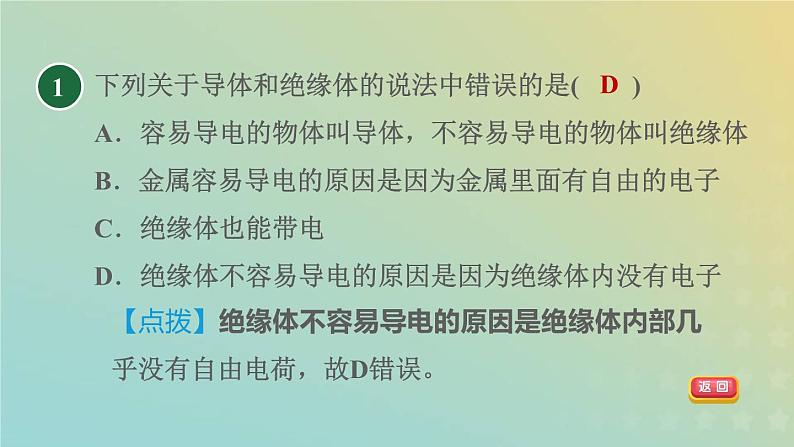

下列关于导体和绝缘体的说法中错误的是(　　)A．容易导电的物体叫导体，不容易导电的物体叫绝缘体B．金属容易导电的原因是因为金属里面有自由的电子C．绝缘体也能带电D．绝缘体不容易导电的原因是因为绝缘体内没有电子
【点拨】绝缘体不容易导电的原因是绝缘体内部几乎没有自由电荷，故D错误。

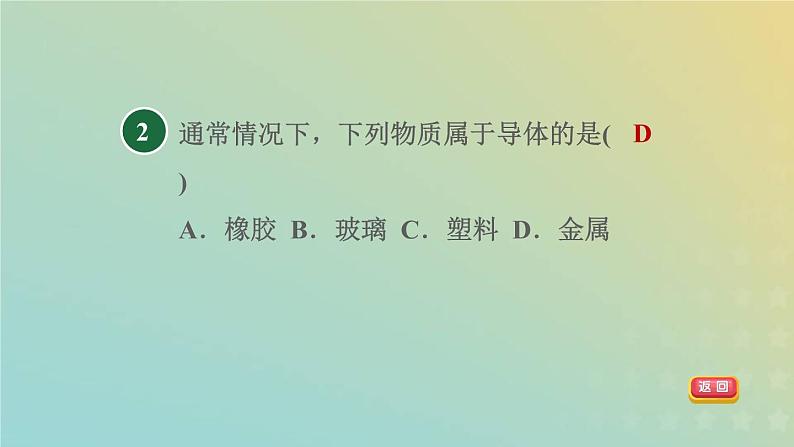

通常情况下，下列物质属于导体的是(　　)A．橡胶 B．玻璃 C．塑料 D．金属

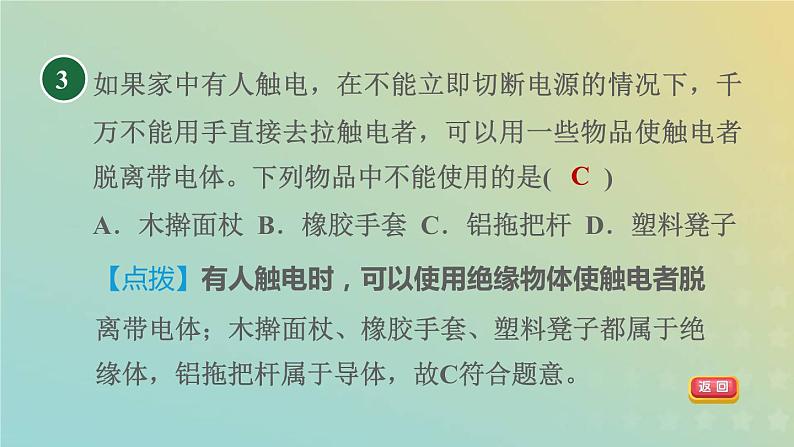

如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是(　　)A．木擀面杖 B．橡胶手套 C．铝拖把杆 D．塑料凳子
【点拨】有人触电时，可以使用绝缘物体使触电者脱离带电体；木擀面杖、橡胶手套、塑料凳子都属于绝缘体，铝拖把杆属于导体，故C符合题意。

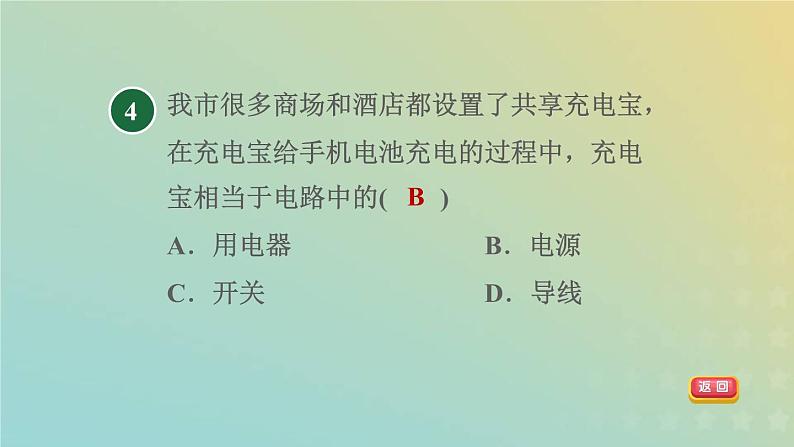

我市很多商场和酒店都设置了共享充电宝，在充电宝给手机电池充电的过程中，充电宝相当于电路中的(　　)A．用电器 B．电源 C．开关 D．导线

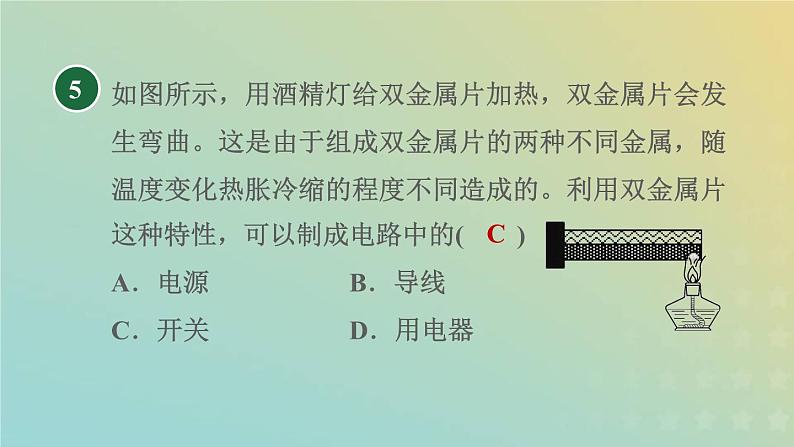

如图所示，用酒精灯给双金属片加热，双金属片会发生弯曲。这是由于组成双金属片的两种不同金属，随温度变化热胀冷缩的程度不同造成的。利用双金属片这种特性，可以制成电路中的(　　)A．电源 B．导线 C．开关 D．用电器
【点拨】双金属片会发生弯曲，这是由于组成双金属片的两种不同金属，随温度变化热胀冷缩的程度不同造成的。利用双金属片的这种特性，可以制成电路中的温控开关。
壁挂式拿起即亮手电筒的结构示意图如图所示，手电筒插入基座不亮，拔离即亮。该手电筒的工作电路图是(　　) A B C D
简单电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的________；充电宝给手机充电时，充电宝相当于简单电路中的________。
电动轿车具有节能，环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，但不会行驶，这车钥匙其实就是一个________(填电路元件种类)；给轿车充电时，电瓶相当于________(填“电源”或“用电器”)。
画出代表下列电路元件的符号并写出其作用：(1)电池：图__________；作用是_________________。(2)开关：图__________；作用是__________________。(3)灯泡：图__________；作用是__________________。(4)导线：图__________；作用是__________________。
如图所示，酸甜多汁的水果点亮了一排发光二极管，在这个简单的电路中水果相当于__________，如果想控制这个电路的通断，还应在电路中安装________。
【点拨】酸甜多汁的水果点亮了一排发光二极管，在这个简单的电路中水果相当于电源；如果想控制这个电路的通断，还应在电路中安装开关。
“测谎仪”可以测出人是否说谎，说谎时人的心理生理都发生变化，而最灵敏的反映是通过人体皮肤的电流(皮电)发生变化。以上说明人体是________，人体的导电能力是________(填“固定的”或“可变的”)。
如图所示的三个电路，下列对其通路、开路、短路判断正确的是(　　)A．甲开路、乙通路、丙短路B．甲短路、乙开路、丙通路C．甲通路、乙短路、丙开路D．甲短路、乙通路、丙开路
【点拨】甲电路中，由于灯泡两端连接了一根导线，直接将电源正负两极相连，则造成电源短路；乙电路中，由于开关断开，则是开路；丙电路中处处连通，则是通路。
红外线电暖器中有一个自动断电的安全装置，如图所示，当红外线电暖器倾倒时，它________电路；直立时，它________电路。(均填“断开”或“闭合”)
【点拨】当红外线电暖器倾倒时，铜球处断开，电路处于断开状态，电路是断路；直立时，铜球处连通，电路处处连通，电路处于闭合状态。
如图所示，闭合开关，将灯丝断开的玻璃芯加热到红炽状态时，灯泡将________(填“发光”或“不发光”)，原因是玻璃由绝缘体变成了________。
根据电路图连接实物图，连接导线不能交叉。
按照如图所示的实物电路，在下面的虚线框中画出对应的电路图。
请根据给出的电路图，将实物连接起来。(连线不交叉)
在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中三项故障现象如下：(1)完成表格中相应的检查方法。(2)从电路的组成来看，表中所提到的三种可能原因可以概括成一个原因，这一原因是________________。
图甲为三根绞在一起的电线，小册设计了图乙所示的“检测仪”把它们区分开。小册将a、b连在一起时，把“检测仪”接在x、z两端，灯泡发光；小册将a、c连在一起时，把“检测仪”接在y、z两端，灯泡不亮。下列判断正确的是(　　)A. a和x是同一根电线，c和z是同一根电线B. b和z是同一根电线，c和y是同一根电线C. a和y是同一根电线，b和x是同一根电线D. c和y是同一根电线，a和z是同一根电线,　
【点拨】小册将a、b连在一起时，把“检测仪”接在x、z两端，灯泡发光，上面只剩下c端，下面只剩下y端，则说明c和y是同一根电线。小册将a、c连在一起时，把“检测仪”接在y、z两端，灯泡不亮；上面只剩下b端，下面只剩下x端，则说明b和x不是同一根电线，则b和z是同一根电线；综上分析，c和y是同一根电线，b和z是同一根电线，则剩下的a和x是同一根电线，故B正确。
