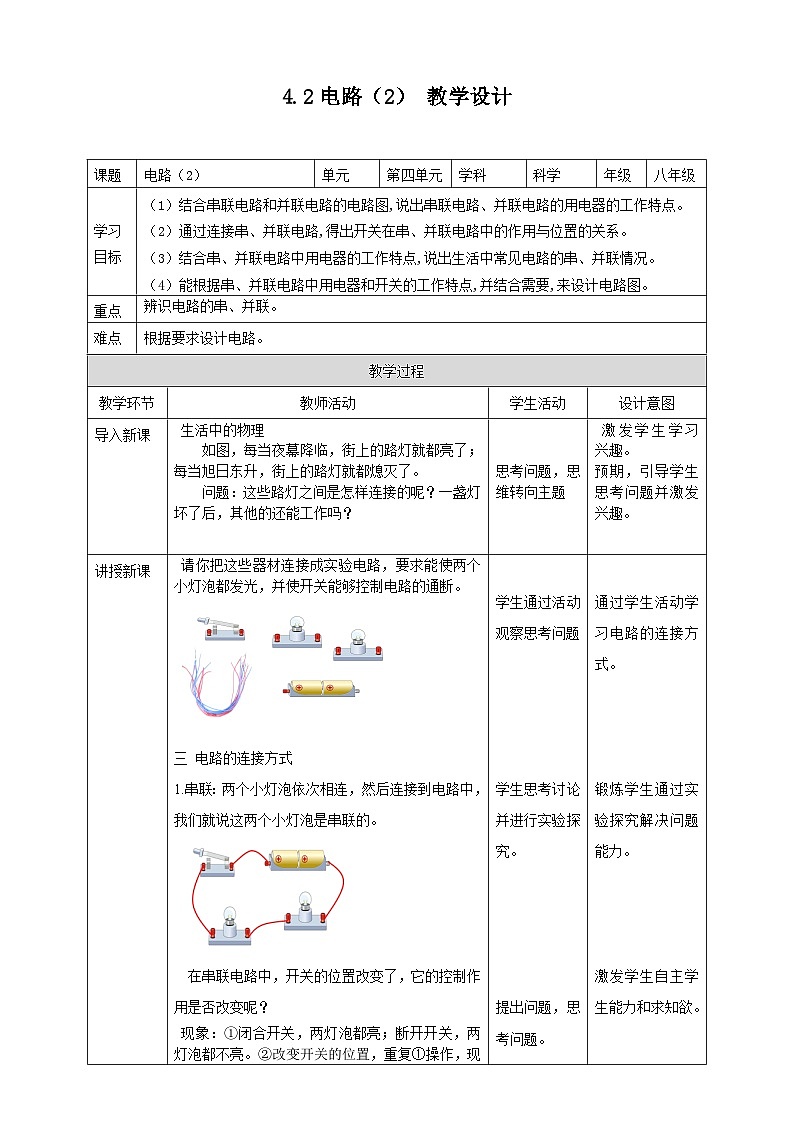

生活中的物理 如图，每当夜幕降临，街上的路灯就都亮了；每当旭日东升，街上的路灯就都熄灭了。 问题：这些路灯之间是怎样连接的呢？一盏灯坏了后，其他的还能工作吗？
请你把这些器材连接成实验电路，要求能使两个小灯泡都发光，并使开关能够控制电路的通断。

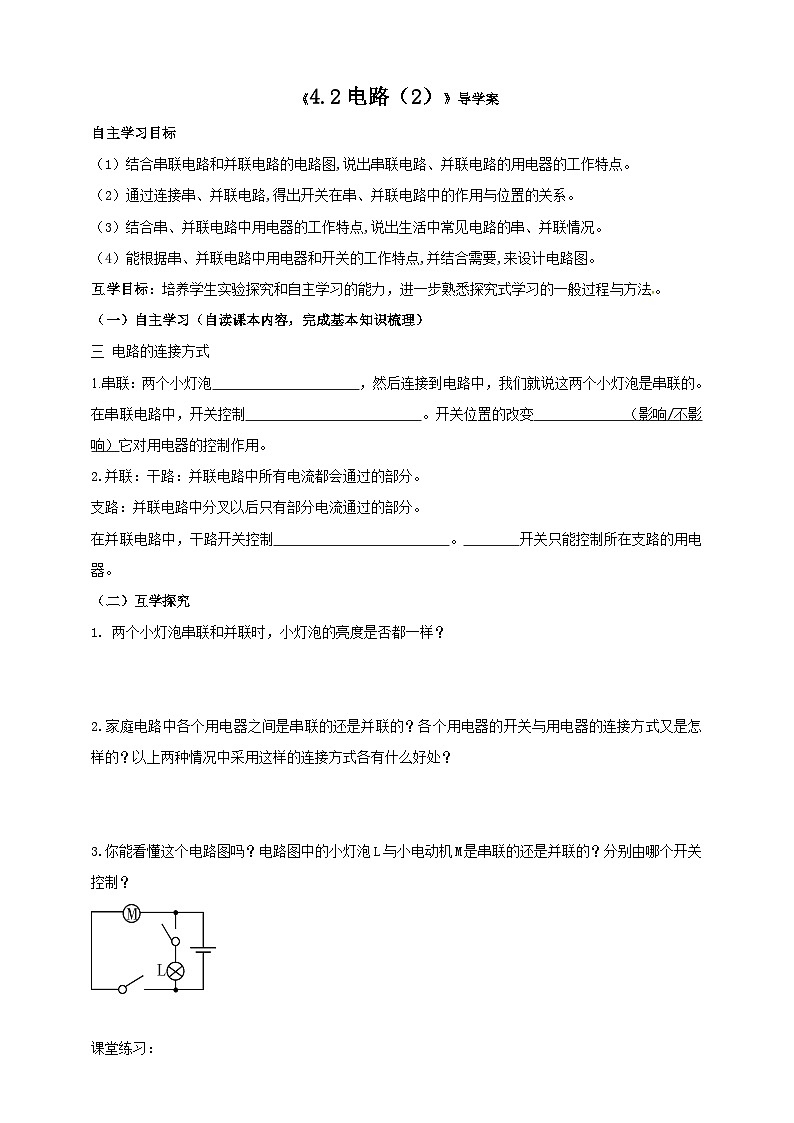

三 电路的连接方式1.串联：两个小灯泡依次相连，然后连接到电路中，我们就说这两个小灯泡是串联的。
1.串联：在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
现象：①闭合开关，两灯泡都亮；断开开关，两灯泡都不亮。②改变开关的位置，重复①操作，现象相同。
1.串联：结论：在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。

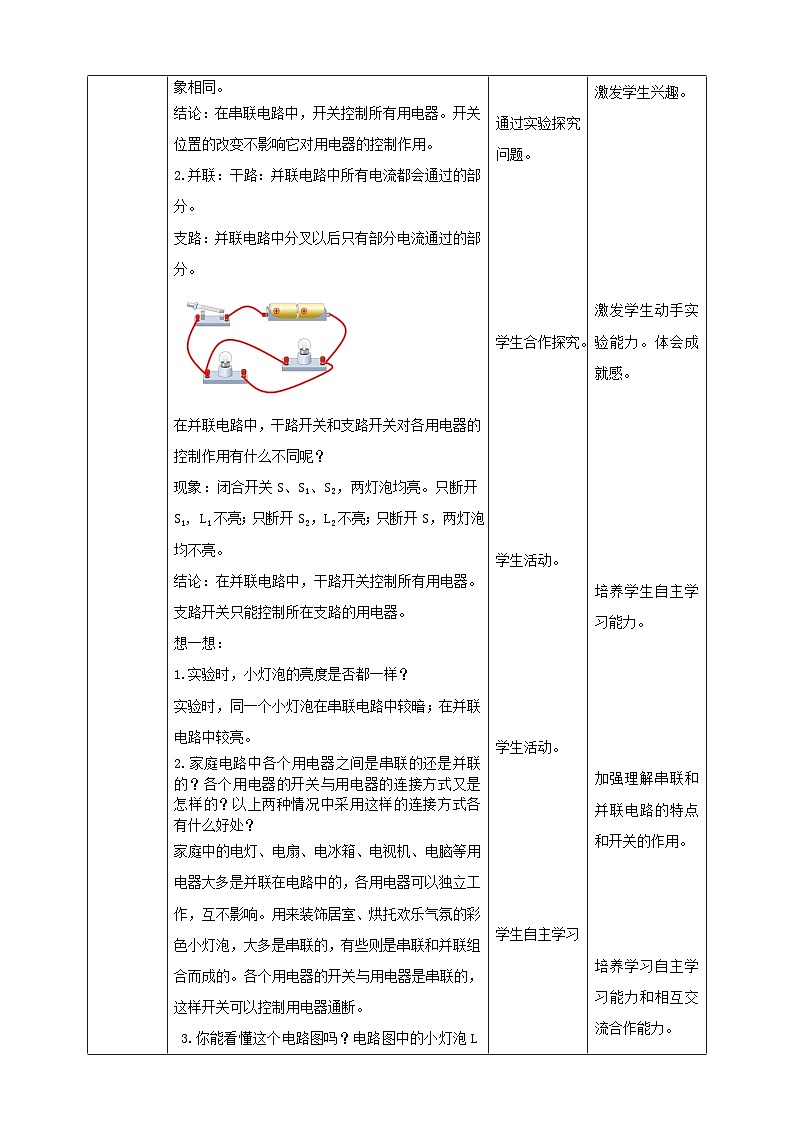

2.并联：两个小灯泡的两端分别连接在一起，然后连接到电路中，我们就说这两个小灯泡是并联的。
2.并联：干路：并联电路中所有电流都会通过的部分。支路：并联电路中分叉以后只有部分电流通过的部分。
2.并联：在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
2.并联：现象：闭合开关S、S1、S2，两灯泡均亮。只断开S1, L1不亮；只断开S2，L2不亮；只断开S，两灯泡均不亮。
2.并联：结论：在并联电路中，干路开关控制所有用电器。支路开关只能控制所在支路的用电器。
实验时，小灯泡的亮度是否都一样？
实验时，同一个小灯泡在串联电路中较暗；在并联电路中较亮。
家庭电路中各个用电器之间是串联的还是并联的？各个用电器的开关与用电器的连接方式又是怎样的？以上两种情况中采用这样的连接方式各有什么好处？
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的，各用电器可以独立工作，互不影响。用来装饰居室、烘托欢乐气氛的彩色小灯泡，大多是串联的，有些则是串联和并联组合而成的。各个用电器的开关与用电器是串联的，这样开关可以控制用电器通断。
当开关都闭合时，属于并联：S1 控制小灯泡，S2控制电动机。
你能看懂这个电路图吗？电路图中的小灯泡L与小电动机M是串联的还是并联的？分别由哪个开关控制？
1.如图 所示为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ）A. 红灯、黄灯、绿灯是串联的B. 红灯、黄灯、绿灯是并联的C. 红灯与黄灯并联后再与绿灯串联D. 绿灯与黄灯并联后再与红灯串联
2.如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的|前后两个转向灯就会同时闪亮、同时熄灭。下列说法正确的是（ ）A.方向盘由高强度塑料制成，塑料属于导体B.前后两个转向灯一定是串联的C.司机拨动的横杆相当于电路中的开关D.给汽车蓄电池充电时，蓄电池相当于电源
3.教室内的饮水机为同学们健康饮水提供方便。如图所示，当闭合开关S1时，取温水指示灯L1发光；当按下“童锁”键开关S2和开关S3时，取开水指示灯L2发光，此时开关S1不起作用，温水指示灯不发光。下面4个电路设计符合要求的是（ ）
4.下列说法正确的是（ ）A.节日装饰用的“满天星”小彩灯，一个坏了，全都不亮，它们是并联的B.马路边的路灯，同时亮同时灭，它们是并联的C.很多宾馆采用房卡插卡取电，房卡相当于电路中的电源D.教室内一个开关可同时控制两盏灯，这两盏灯是串联的
首尾顺次相连，各用电器之间互相影响，开关控制所有的用电器，开关的位置对电路无影响。
首首、尾尾并列相连；各用电器可独立工作，互不影响；干路开关控制整个电路，支路开关只控制它所在的那条支路。
