主课题：动态电路
教学目标：
会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
会分析开关的断开或闭合引起电路中电学物理量的变化
会分析开关的断开或闭合引起的电路接法变化
教学重难点：
电路接法判断
电表所测物理量判断
电路变化判断
教学内容

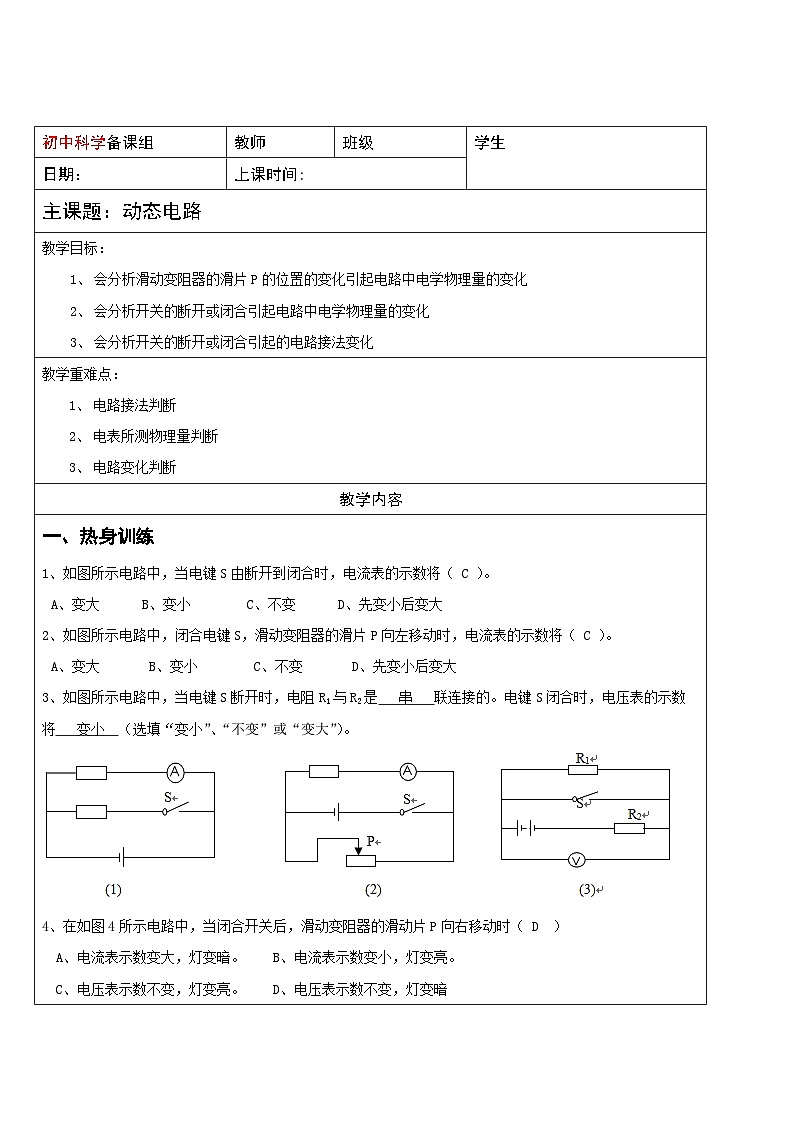

一、热身训练
1、如图所示电路中，当电键S由断开到闭合时，电流表的示数将（ C ）。
A、变大 B、变小 C、不变 D、先变小后变大
2、如图所示电路中，闭合电键S，滑动变阻器的滑片P向左移动时，电流表的示数将（ C ）。
A、变大 B、变小 C、不变 D、先变小后变大
3、如图所示电路中，当电键S断开时，电阻R1与R2是 串 联连接的。电键S闭合时，电压表的示数将 变小 （选填“变小”、“不变”或“变大”）。
4、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ D ）
A、电流表示数变大，灯变暗。 B、电流表示数变小，灯变亮。
C、电压表示数不变，灯变亮。 D、电压表示数不变，灯变暗
5、如图5，下列说法正确的是（ C ）
A、只闭合S2，断开S1、S3时，电路断路
B、闭合S1、S2、S3时，电路是通路
C、闭合S2、S3，断开S1时，L1发光而L2不发光
D、闭合S3，断开S1、S2时，灯L1、L2都不发光
6、如图6，当滑片P向右移动时，A1表将 不变 A2表将变小 和V表将 不变
7、如图7，当滑片P向左移动时，A表将 变大和V表将 不变。
8、在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片 P 向左移动时，电流表 A 的示数将 变大 ，电压表V与电压表 V2 示数的差值跟电流表 A 示数的比值 不变 ( 选填“变小”、“不变”或“变大”)。
二、知识回顾
1、串并联电路特点
1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 多（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 少 （多或少）。
2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 大 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 大 （多或少）。
3、有公式I=U/R得，当电压不变时，电阻越大，电流就越 少（多或少）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越 大（多或少）；
4、电流表的特点是电阻很小 （大或小），通常相当于 导线 ，电压表的特点是电阻很 大 （大或小），通常相当于断路 。
2 、滑动变阻器变化类电路分析
分析思路：首先看清电路图，电压表是测滑动变阻器的电压还是定值电阻的，电流测总的还是分的，依据情况判定。
A . 串联电路
分析方法：
1、先判断电流表、电压表所测的对象；
2、根据滑动变阻器的滑片移动情况及串联电路电阻特点
R总=R1+R2，判断总电阻变化情况；
3、根据I总=U总/R总，判断电流的变化情况；
4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；
5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。

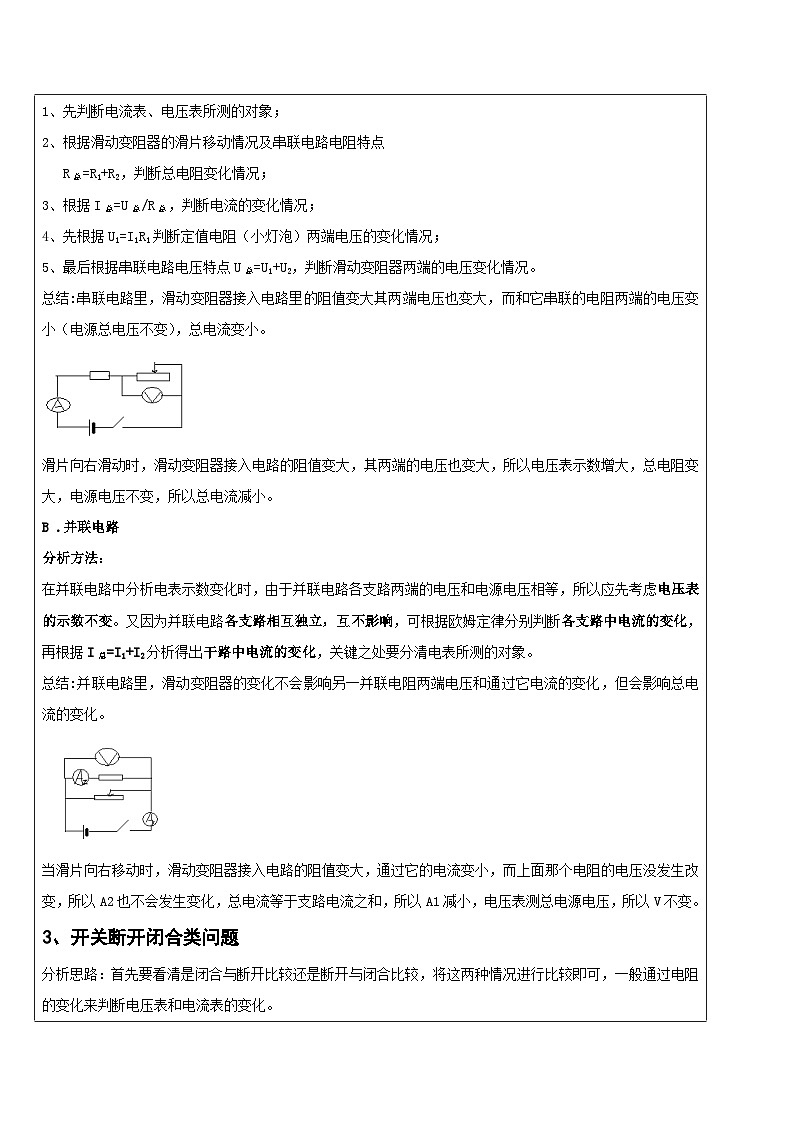

总结:串联电路里，滑动变阻器接入电路里的阻值变大其两端电压也变大，而和它串联的电阻两端的电压变小（电源总电压不变），总电流变小。
滑片向右滑动时，滑动变阻器接入电路的阻值变大，其两端的电压也变大，所以电压表示数增大，总电阻变大，电源电压不变，所以总电流减小。
B .并联电路
分析方法：
在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据I总=I1+I2分析得出干路中电流的变化，关键之处要分清电表所测的对象。
总结:并联电路里，滑动变阻器的变化不会影响另一并联电阻两端电压和通过它电流的变化，但会影响总电流的变化。
当滑片向右移动时，滑动变阻器接入电路的阻值变大，通过它的电流变小，而上面那个电阻的电压没发生改变，所以A2也不会发生变化，总电流等于支路电流之和，所以A1减小，电压表测总电源电压，所以V不变。
3、开关断开闭合类问题
分析思路：首先要看清是闭合与断开比较还是断开与闭合比较，将这两种情况进行比较即可，一般通过电阻的变化来判断电压表和电流表的变化。
解题步骤：
A .串联电路中，电流的变化看电阻，电阻若变，电流就变，电阻变大，电流变小；电阻变小，电流变大。电压要看其测谁的电压，根据分电压小于总电压或分压作用进行判断。
闭合后：闭合与断开进行比较，闭合后电阻减小，电流增大，断开时电压表测的是分电压小于总电压，闭合后电压表测的是总电压，所以电压表变大。
B .并联电路中，一电阻的变化不会影响另一电阻的电压和电流，但会引起总电流的变化。
闭合后：下面电阻的电压没有受影响还是电源电压，电阻也没有变化，所以A2不变；上面电阻由无到有，所以它的电流失变大的，A2等于支路电流之和，所以增大；电压表测电源电压始终不变。
4 、“伪”滑动变阻器变化类电路分析
即滑动变阻器的电阻线全部接入电路，其滑片的移动不能改变自身连入电路的电阻，但有可能引起电路电流表、电压表示数的变化。
5 、 开关断开闭合引起串并联变化
A .小灯泡亮不亮、电表有无示数，是否串并联判断
主要是电路的接法分析。
B .已知开关某种状态下的电表数据，求开关另一种状态下的某些数据
一般情况下可以根据已知条件求出一些电路改变时不会变的物理量，如电源电压，定值电阻等，再用这些数据求出另一状态下所要求的物理量
三、经典例题
例1在下面的四个图中，电源电压不变，利用滑动变阻器调节电灯能使其从亮到熄灭的正确电路是（ D ）
例2如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2=1：1，I1：I2=4：3．
例3在如图所示的电路中，电源电压不变。当滑片P向右移动时，电压表 eq \\ac(○,V1)的示数将 不变 ，电压表 eq \\ac(○,V2)的示数将 变大。（选填“变小”、“不变”或“变大”）。
例4在如图所示的电路中，电源电压为20伏不变，当S闭合，滑动变阻器的滑片由左向右滑动时，三个电表示数的变化情况是（ C ）。
A、A增大，V1增大，V2减小 B、A减小，V1减小，V2增大
C、A不变，V1不变，V2增大 D、A不变，V1不变，V2不变
例5如图所示的电路中，电源电压不变，闭合开关，把滑片从滑动变阻器的中点c滑到a端的过程中，灯L的亮度不变（填“变亮”“不变”或“变暗”）；电流表A1的示数变小，电压表V的示数不变，电压表V的示数与电流表A2的示数之比变大（填“变大”“不变”或“变小”）．
例6在如图所示的电路中，三个电表均有示数，闭合电键S，当滑动变阻器的滑片向下移动时，三个电表的示数变化情况分别是（B ）。
A、a增大，b不变，c增大 B、a减小，b不变，c减小
C、a，b，c均增大 D、a，b，c均减小
例7如图所示，电流表量程为0至0.6A，电压表量程为0至15V，电阻R1＝30Ω，电源电压24V恒定不变，当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程，当滑动变阻器R2连入电路的电阻太大时，R2两端的电压会超过电压表的量程。
求：在不超过电流表、电压表量程的情况下，滑动变阻器连入电路的电阻的变化范围。10~50
例8在如图所示的电路中，电源两端的电压保持不变．只闭合开关S，将滑片P移至滑动变阻器R2的中点时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I1．闭合开关S、S1，当滑片P移至滑动变阻器R2的A端时，电压表V1的示数为U1′=14V，电压表V2的示数为U2′，电流表A的示数为I2．只闭合开关S，当滑片P移至滑动变阻器R2的A端时，电流表A的示数为I3电压表V1的示数为U1″电压表V2 的示数为U2″．已知U1=1.5U1′，U2=0.5U2′．求：
（1）电流I1与I2的比值；1：2
（2）电压U1″的大小；（最后结果保留一位小数）21.8V
（3）电流I3与I1的比值．8：9
四、课堂小练
1、在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将 变小，电压表V2的示数将 变大 ，电压表V1与电流表A的示数的比值将 变大 （选填“变小”、“不变”或“变大”）。
2、在如图所示的电路中，电源电压不变，当电键S由闭合到断开时，电流表 eq \\ac(○,A)示数将 变小，电压表 eq \\ac(○,V)与电流表 eq \\ac(○,A)的比值将 不变 。（选填“变小”、“不变”或“变大”）。
3、在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将 变大 ，电压表V2的示数与电流表A的示数的比值将 变小 （选填“变小”、“不变”或“变大”）。
4、如图所示的电路中，甲、乙、丙是三只相同的小灯泡，则（ C ）
A、S1断开，S2闭合时，丙灯不亮，甲、乙亮B、S1、S2都闭合时，甲、乙、丙都亮
C、S1闭合、S2断开时，甲不亮，乙、丙亮D、S1、S2都断开时，乙、丙不亮，甲亮
5、如图所示的电路中，若要使两灯串联，应闭合开关 S3 ；若要使两灯并联，就要闭合开关 S1S2 。
6、如图6所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中（ C ）
A．电压表V示数变小 B．电流表A1示数变大C．电流表A2示数不变 D．电流表A2示数变小
7、为了参加重庆市青少年刨新大赛，开县某中学钧小舞运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω1A”，
（1）R1在电路中的作用是保护电路．
（2）当被测身高增加时，电压表的示数变大．（选填“变大”、“变小”或“不变”）．
（3）当变阻器R2接入电路的阻值是4Ω时，电压表的示数为2V．
8、在如图所示的电路中，电源电压为6伏且不变，滑动变阻器R2上标有“50Ω 2A”字样，闭合电键S，移动滑片P到某位置时，电压表、电流表的示数分别为2伏和0.2安，求：
（1）滑动变阻器R2接入电路的电阻．10Ω
（2）电阻R1的阻值．20Ω
（3）在移动滑片P的过程中，通过电阻R1的最大电流．0.3A
五、课后作业
1.在如图8所示的电路中，当电键K断开时，电阻R1与R2是_串___联连接的。电键K闭合时，电压表的示数将__变小__(选填“变小”、“不变”或“变大”)。
2. 在如图9所示的电路中，当电键K闭合后，滑动变阻器向右移，电路中A表将 变小 、V表将 变小 、灯泡亮度将 变暗 。
3. 如图11所示，闭合电键K，当滑动变阻器的滑片P向右移动时，电流表的示数将_不变__，电压表的示数将 不变 (选填“变小”、“不变”或“变大”)。
4.关于图所示电路,以下说法正确的是（ B ）
A．只接通S1,灯亮、电铃响 B．只接通S2,灯亮、电铃响
C．只断开S3,灯亮、电铃响 D．只断开S1,灯亮、电铃响
5.在图13所示的电路中，电源电压不变。闭合开关后，滑动变阻器的滑片P向右端滑动时（ B ）
A．电流表示数减小，电压表示数减小 B．电流表示数不变，电压表示数不变
C．电流表示数增大，电压表示数减小 D．电流表示数减小，电压表示数增大
6．图14所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（ D ）
A．电压表、电流表的示数均变小 B．电压表、电流表的示数均不变
C．电压表的示数不变，电流表的示数变小 D．电压表的示数变小，电流表的示数不变
7．如图15所示，当开关S1闭合，如果要使电压表、电流表示数均减小，则下列操作一定可行的是（ C ）
A．断开开关S2，滑动变阻器的滑片P向左移
B．断开开关S2，滑动变阻器的滑片P向右移
C．保持滑片P不动，使S2由闭合到断开
D．保持滑片P不动，使S2由断开到闭合
8. 如图示是某摩托车测定油箱内油面高度装置的简化电路图．测量表实质上是一只量程为0～0.6A的电流表，R′的阻值为20Ω．当P在a端时电路中的电流为0.6A，表示油箱已满；P在b端时，电路中的电流为0.1A，表示油箱内无油．求：
（1）电源的电压；12V
（2）滑动变阻器的最大阻值；100Ω
初中科学备课组
教师
班级
学生
日期：
上课时间:
主课题：动态电路
教学目标：
会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化
会分析开关的断开或闭合引起电路中电学物理量的变化
会分析开关的断开或闭合引起的电路接法变化
教学重难点：
电路接法判断
电表所测物理量判断
电路变化判断
教学内容
一、热身训练
1、如图所示电路中，当电键S由断开到闭合时，电流表的示数将（ C ）。
A、变大 B、变小 C、不变 D、先变小后变大
2、如图所示电路中，闭合电键S，滑动变阻器的滑片P向左移动时，电流表的示数将（ C ）。
A、变大 B、变小 C、不变 D、先变小后变大
3、如图所示电路中，当电键S断开时，电阻R1与R2是 串 联连接的。电键S闭合时，电压表的示数将 变小 （选填“变小”、“不变”或“变大”）。
4、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ D ）
A、电流表示数变大，灯变暗。 B、电流表示数变小，灯变亮。
C、电压表示数不变，灯变亮。 D、电压表示数不变，灯变暗
5、如图5，下列说法正确的是（ C ）
A、只闭合S2，断开S1、S3时，电路断路
B、闭合S1、S2、S3时，电路是通路
C、闭合S2、S3，断开S1时，L1发光而L2不发光
D、闭合S3，断开S1、S2时，灯L1、L2都不发光
6、如图6，当滑片P向右移动时，A1表将 不变 A2表将变小 和V表将 不变
7、如图7，当滑片P向左移动时，A表将 变大和V表将 不变。
8、在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片 P 向左移动时，电流表 A 的示数将 变大 ，电压表V与电压表 V2 示数的差值跟电流表 A 示数的比值 不变 ( 选填“变小”、“不变”或“变大”)。
二、知识回顾
1、串并联电路特点
1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 多（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 少 （多或少）。
2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 大 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 大 （多或少）。
3、有公式I=U/R得，当电压不变时，电阻越大，电流就越 少（多或少）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越 大（多或少）；
4、电流表的特点是电阻很小 （大或小），通常相当于 导线 ，电压表的特点是电阻很 大 （大或小），通常相当于断路 。
2 、滑动变阻器变化类电路分析
分析思路：首先看清电路图，电压表是测滑动变阻器的电压还是定值电阻的，电流测总的还是分的，依据情况判定。
A . 串联电路
分析方法：
1、先判断电流表、电压表所测的对象；
2、根据滑动变阻器的滑片移动情况及串联电路电阻特点
R总=R1+R2，判断总电阻变化情况；
3、根据I总=U总/R总，判断电流的变化情况；
4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；
5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。
总结:串联电路里，滑动变阻器接入电路里的阻值变大其两端电压也变大，而和它串联的电阻两端的电压变小（电源总电压不变），总电流变小。
滑片向右滑动时，滑动变阻器接入电路的阻值变大，其两端的电压也变大，所以电压表示数增大，总电阻变大，电源电压不变，所以总电流减小。
B .并联电路
分析方法：
在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据I总=I1+I2分析得出干路中电流的变化，关键之处要分清电表所测的对象。
总结:并联电路里，滑动变阻器的变化不会影响另一并联电阻两端电压和通过它电流的变化，但会影响总电流的变化。
当滑片向右移动时，滑动变阻器接入电路的阻值变大，通过它的电流变小，而上面那个电阻的电压没发生改变，所以A2也不会发生变化，总电流等于支路电流之和，所以A1减小，电压表测总电源电压，所以V不变。
3、开关断开闭合类问题
分析思路：首先要看清是闭合与断开比较还是断开与闭合比较，将这两种情况进行比较即可，一般通过电阻的变化来判断电压表和电流表的变化。
解题步骤：
A .串联电路中，电流的变化看电阻，电阻若变，电流就变，电阻变大，电流变小；电阻变小，电流变大。电压要看其测谁的电压，根据分电压小于总电压或分压作用进行判断。
闭合后：闭合与断开进行比较，闭合后电阻减小，电流增大，断开时电压表测的是分电压小于总电压，闭合后电压表测的是总电压，所以电压表变大。
B .并联电路中，一电阻的变化不会影响另一电阻的电压和电流，但会引起总电流的变化。
闭合后：下面电阻的电压没有受影响还是电源电压，电阻也没有变化，所以A2不变；上面电阻由无到有，所以它的电流失变大的，A2等于支路电流之和，所以增大；电压表测电源电压始终不变。
4 、“伪”滑动变阻器变化类电路分析
即滑动变阻器的电阻线全部接入电路，其滑片的移动不能改变自身连入电路的电阻，但有可能引起电路电流表、电压表示数的变化。
5 、 开关断开闭合引起串并联变化
A .小灯泡亮不亮、电表有无示数，是否串并联判断
主要是电路的接法分析。
B .已知开关某种状态下的电表数据，求开关另一种状态下的某些数据
一般情况下可以根据已知条件求出一些电路改变时不会变的物理量，如电源电压，定值电阻等，再用这些数据求出另一状态下所要求的物理量
三、经典例题
例1在下面的四个图中，电源电压不变，利用滑动变阻器调节电灯能使其从亮到熄灭的正确电路是（ D ）
例2如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2=1：1，I1：I2=4：3．
例3在如图所示的电路中，电源电压不变。当滑片P向右移动时，电压表 eq \\ac(○,V1)的示数将 不变 ，电压表 eq \\ac(○,V2)的示数将 变大。（选填“变小”、“不变”或“变大”）。
例4在如图所示的电路中，电源电压为20伏不变，当S闭合，滑动变阻器的滑片由左向右滑动时，三个电表示数的变化情况是（ C ）。
A、A增大，V1增大，V2减小 B、A减小，V1减小，V2增大
C、A不变，V1不变，V2增大 D、A不变，V1不变，V2不变
例5如图所示的电路中，电源电压不变，闭合开关，把滑片从滑动变阻器的中点c滑到a端的过程中，灯L的亮度不变（填“变亮”“不变”或“变暗”）；电流表A1的示数变小，电压表V的示数不变，电压表V的示数与电流表A2的示数之比变大（填“变大”“不变”或“变小”）．
例6在如图所示的电路中，三个电表均有示数，闭合电键S，当滑动变阻器的滑片向下移动时，三个电表的示数变化情况分别是（B ）。
A、a增大，b不变，c增大 B、a减小，b不变，c减小
C、a，b，c均增大 D、a，b，c均减小
例7如图所示，电流表量程为0至0.6A，电压表量程为0至15V，电阻R1＝30Ω，电源电压24V恒定不变，当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程，当滑动变阻器R2连入电路的电阻太大时，R2两端的电压会超过电压表的量程。
求：在不超过电流表、电压表量程的情况下，滑动变阻器连入电路的电阻的变化范围。10~50
例8在如图所示的电路中，电源两端的电压保持不变．只闭合开关S，将滑片P移至滑动变阻器R2的中点时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I1．闭合开关S、S1，当滑片P移至滑动变阻器R2的A端时，电压表V1的示数为U1′=14V，电压表V2的示数为U2′，电流表A的示数为I2．只闭合开关S，当滑片P移至滑动变阻器R2的A端时，电流表A的示数为I3电压表V1的示数为U1″电压表V2 的示数为U2″．已知U1=1.5U1′，U2=0.5U2′．求：
（1）电流I1与I2的比值；1：2
（2）电压U1″的大小；（最后结果保留一位小数）21.8V
（3）电流I3与I1的比值．8：9
四、课堂小练
1、在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将 变小，电压表V2的示数将 变大 ，电压表V1与电流表A的示数的比值将 变大 （选填“变小”、“不变”或“变大”）。
2、在如图所示的电路中，电源电压不变，当电键S由闭合到断开时，电流表 eq \\ac(○,A)示数将 变小，电压表 eq \\ac(○,V)与电流表 eq \\ac(○,A)的比值将 不变 。（选填“变小”、“不变”或“变大”）。
3、在如图所示的电路中，电源电压不变，闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将 变大 ，电压表V2的示数与电流表A的示数的比值将 变小 （选填“变小”、“不变”或“变大”）。
4、如图所示的电路中，甲、乙、丙是三只相同的小灯泡，则（ C ）
A、S1断开，S2闭合时，丙灯不亮，甲、乙亮B、S1、S2都闭合时，甲、乙、丙都亮
C、S1闭合、S2断开时，甲不亮，乙、丙亮D、S1、S2都断开时，乙、丙不亮，甲亮
5、如图所示的电路中，若要使两灯串联，应闭合开关 S3 ；若要使两灯并联，就要闭合开关 S1S2 。
6、如图6所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中（ C ）
A．电压表V示数变小 B．电流表A1示数变大C．电流表A2示数不变 D．电流表A2示数变小
7、为了参加重庆市青少年刨新大赛，开县某中学钧小舞运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω1A”，
（1）R1在电路中的作用是保护电路．
（2）当被测身高增加时，电压表的示数变大．（选填“变大”、“变小”或“不变”）．
（3）当变阻器R2接入电路的阻值是4Ω时，电压表的示数为2V．
8、在如图所示的电路中，电源电压为6伏且不变，滑动变阻器R2上标有“50Ω 2A”字样，闭合电键S，移动滑片P到某位置时，电压表、电流表的示数分别为2伏和0.2安，求：
（1）滑动变阻器R2接入电路的电阻．10Ω
（2）电阻R1的阻值．20Ω
（3）在移动滑片P的过程中，通过电阻R1的最大电流．0.3A
五、课后作业
1.在如图8所示的电路中，当电键K断开时，电阻R1与R2是_串___联连接的。电键K闭合时，电压表的示数将__变小__(选填“变小”、“不变”或“变大”)。
2. 在如图9所示的电路中，当电键K闭合后，滑动变阻器向右移，电路中A表将 变小 、V表将 变小 、灯泡亮度将 变暗 。
3. 如图11所示，闭合电键K，当滑动变阻器的滑片P向右移动时，电流表的示数将_不变__，电压表的示数将 不变 (选填“变小”、“不变”或“变大”)。
4.关于图所示电路,以下说法正确的是（ B ）
A．只接通S1,灯亮、电铃响 B．只接通S2,灯亮、电铃响
C．只断开S3,灯亮、电铃响 D．只断开S1,灯亮、电铃响
5.在图13所示的电路中，电源电压不变。闭合开关后，滑动变阻器的滑片P向右端滑动时（ B ）
A．电流表示数减小，电压表示数减小 B．电流表示数不变，电压表示数不变
C．电流表示数增大，电压表示数减小 D．电流表示数减小，电压表示数增大
6．图14所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从b端滑到a端的过程中，下列说法正确的是（ D ）
A．电压表、电流表的示数均变小 B．电压表、电流表的示数均不变
C．电压表的示数不变，电流表的示数变小 D．电压表的示数变小，电流表的示数不变
7．如图15所示，当开关S1闭合，如果要使电压表、电流表示数均减小，则下列操作一定可行的是（ C ）
A．断开开关S2，滑动变阻器的滑片P向左移
B．断开开关S2，滑动变阻器的滑片P向右移
C．保持滑片P不动，使S2由闭合到断开
D．保持滑片P不动，使S2由断开到闭合
8. 如图示是某摩托车测定油箱内油面高度装置的简化电路图．测量表实质上是一只量程为0～0.6A的电流表，R′的阻值为20Ω．当P在a端时电路中的电流为0.6A，表示油箱已满；P在b端时，电路中的电流为0.1A，表示油箱内无油．求：
（1）电源的电压；12V
（2）滑动变阻器的最大阻值；100Ω
