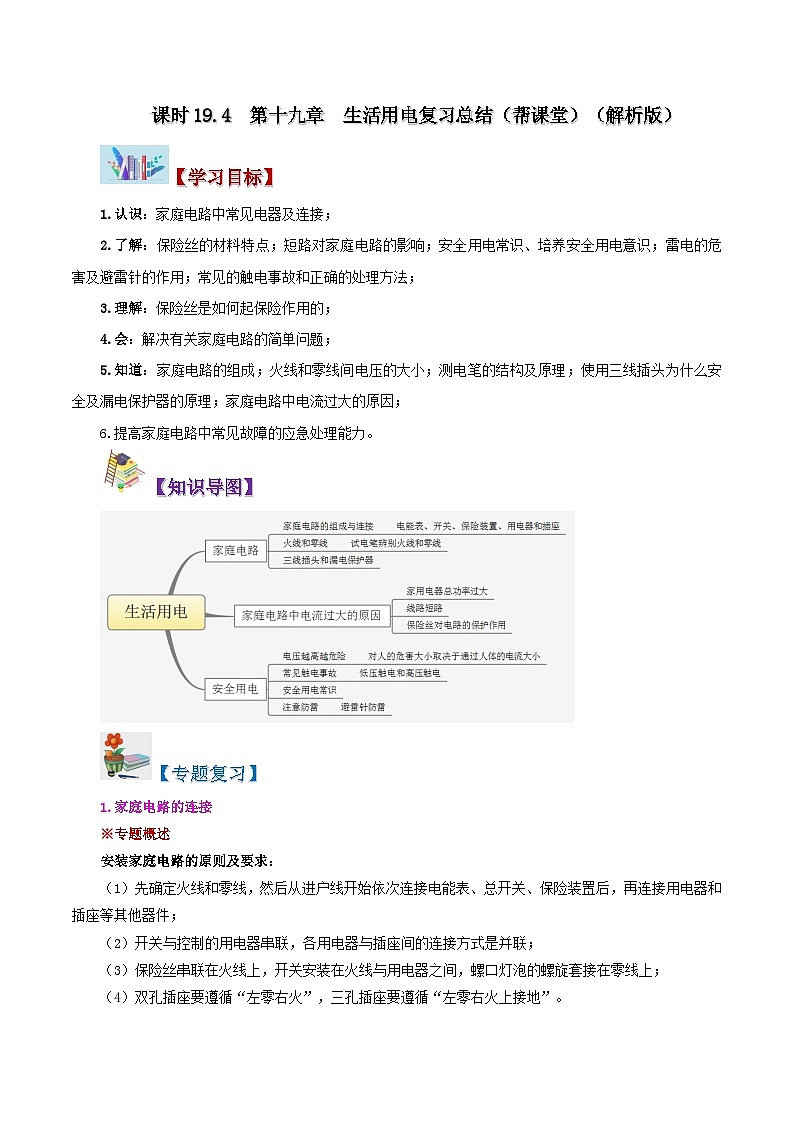

课时19.4 第十九章 生活用电复习总结（帮课堂）（解析版）
【学习目标】
1.认识：家庭电路中常见电器及连接；
2.了解：保险丝的材料特点；短路对家庭电路的影响；安全用电常识、培养安全用电意识；雷电的危害及避雷针的作用；常见的触电事故和正确的处理方法；
3.理解：保险丝是如何起保险作用的；
4.会：解决有关家庭电路的简单问题；
5.知道：家庭电路的组成；火线和零线间电压的大小；测电笔的结构及原理；使用三线插头为什么安全及漏电保护器的原理；家庭电路中电流过大的原因；
6.提高家庭电路中常见故障的应急处理能力。
【知识导图】

【专题复习】
1.家庭电路的连接
※专题概述
安装家庭电路的原则及要求：
（1）先确定火线和零线，然后从进户线开始依次连接电能表、总开关、保险装置后，再连接用电器和插座等其他器件；
（2）开关与控制的用电器串联，各用电器与插座间的连接方式是并联；
（3）保险丝串联在火线上，开关安装在火线与用电器之间，螺口灯泡的螺旋套接在零线上；
（4）双孔插座要遵循“左零右火”，三孔插座要遵循“左零右火上接地”。

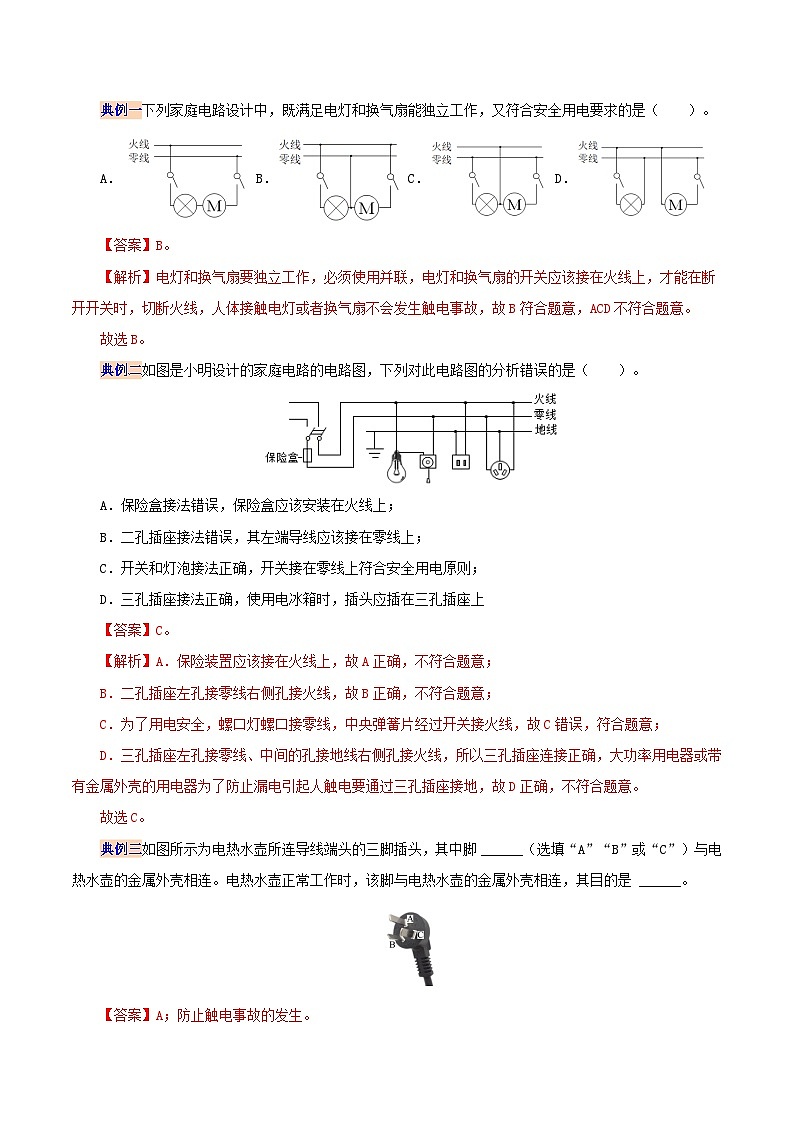

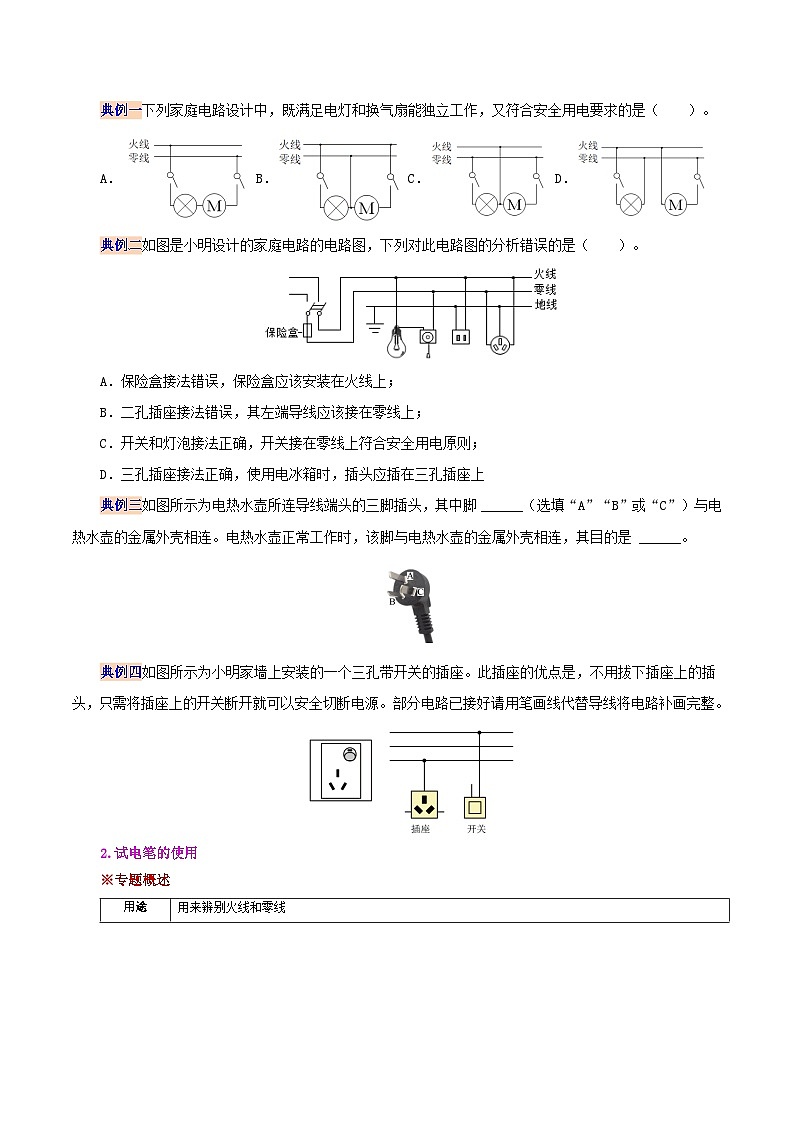

典例一下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（　　）。
A． B．C．D．
【答案】B。
【解析】电灯和换气扇要独立工作，必须使用并联，电灯和换气扇的开关应该接在火线上，才能在断开开关时，切断火线，人体接触电灯或者换气扇不会发生触电事故，故B符合题意，ACD不符合题意。
故选B。
典例二如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）。

A．保险盒接法错误，保险盒应该安装在火线上；
B．二孔插座接法错误，其左端导线应该接在零线上；
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则；
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
【答案】C。
【解析】A．保险装置应该接在火线上，故A正确，不符合题意；
B．二孔插座左孔接零线右侧孔接火线，故B正确，不符合题意；
C．为了用电安全，螺口灯螺口接零线，中央弹簧片经过开关接火线，故C错误，符合题意；
D．三孔插座左孔接零线、中间的孔接地线右侧孔接火线，所以三孔插座连接正确，大功率用电器或带有金属外壳的用电器为了防止漏电引起人触电要通过三孔插座接地，故D正确，不符合题意。
故选C。
典例三如图所示为电热水壶所连导线端头的三脚插头，其中脚 ______（选填“A”“B”或“C”）与电热水壶的金属外壳相连。电热水壶正常工作时，该脚与电热水壶的金属外壳相连，其目的是 ______。

【答案】A；防止触电事故的发生。

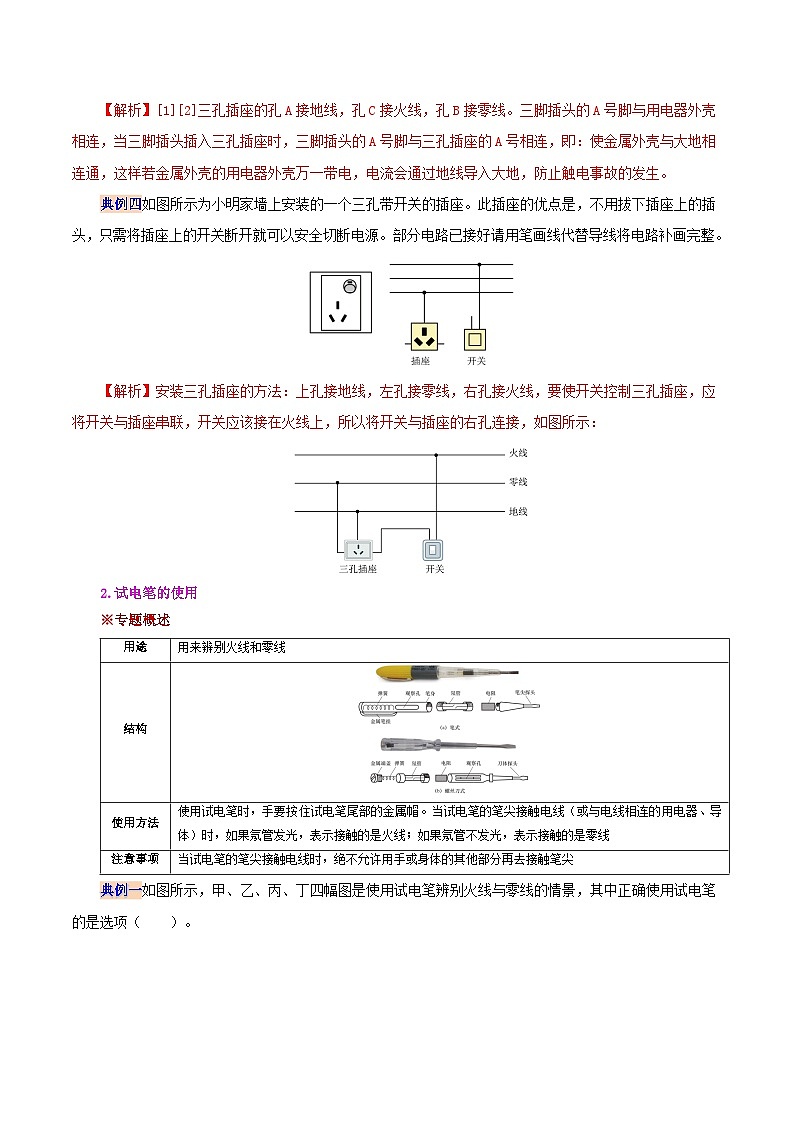

【解析】[1][2]三孔插座的孔A接地线，孔C接火线，孔B接零线。三脚插头的A号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的A号脚与三孔插座的A号相连，即：使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止触电事故的发生。
典例四如图所示为小明家墙上安装的一个三孔带开关的插座。此插座的优点是，不用拔下插座上的插头，只需将插座上的开关断开就可以安全切断电源。部分电路已接好请用笔画线代替导线将电路补画完整。

【解析】安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线，要使开关控制三孔插座，应将开关与插座串联，开关应该接在火线上，所以将开关与插座的右孔连接，如图所示：

2.试电笔的使用
※专题概述
用途
用来辨别火线和零线
结构

使用方法
使用试电笔时，手要按住试电笔尾部的金属帽。当试电笔的笔尖接触电线（或与电线相连的用电器、导体）时，如果氖管发光，表示接触的是火线；如果氖管不发光，表示接触的是零线
注意事项
当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触笔尖
典例一如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是选项（　　）。

A．甲和乙 B．乙和丙 C．乙和丁 D．甲和丁
【答案】C。
【解析】使用试电笔辨别火线与零线时，手一定要接触笔尾金属体或金属笔卡，不能接触笔尖的金属体，故甲、丙错误，乙、丁正确。
故选C。
典例二用测电笔辨别家庭电路中火线和零线时，下列说法正确的是（　　）。
A．辨别时手不能接触笔尾金属电极；
B．辨别时手可以接触笔尖金属电极；
C．测电笔中的高电阻可以用铜丝代替；
D．若氖管发光，说明接触的是火线
【答案】D。
【解析】AB．用测电笔辨别时，手不能接触笔尖金属体（否则可能会触电），但必须接触笔尾金属体，使电源和大地之间形成通路，这样才能正确辨别火线和零线，故AB错误；
C．在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铜丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高电阻，故C错误；
D．用测电笔辨别火线和零线时，若氖管发光，说明接触的是火线，故D正确。
故选D。
典例三不能用手拉触电的人，是因为人体是 ______（选填“导体”或“绝缘体” ）。用试电笔可辨别火线和零线，使氖管发光的是 ______，图中试电笔的使用方法正确的是图 ______（选填“甲”或“乙” ）。

【答案】导体；火线；甲。
【解析】[1]人体容易导电，属于导体。
[2]火线与大地间的电压是220V；零线与大地间没有电压。用试电笔可辨别火线和零线，使氖管发光的是火线。
[3]氖管发光，证明此处与火线相连；乙图中的手没有接触笔尾金属体，所以即使笔尖金属体碰到火线，氖管也不会发光，所以乙图错误。
典例四如图所示，小明正在使用试电笔辨别正常家庭电路中三孔插座的火线与零线，此时试电笔氖管______（选填“发光”或“不发光”）；C孔应接地线，是为了______对人体造成伤害。

【答案】不发光；防止带有金属外壳的家用电器漏电时造成触电事故。
【解析】[1]试电笔使用时必须接触笔尾金属体，这样才能正确检测火线和零线；图中手没有接触尾金属体，此时试电笔接触B孔时氖管不发光。
[2]三孔插座遵循“左零右火上地”的接线原则，所以C孔接地线，是为了防止家用电器金属外壳漏电时造成触电事故。
3.家庭电路故障的判断
※专题概述
（1）家庭电路常见的故障有四种：断路、短路、用电器总功率过大和漏电。断路时，用电器不工作，常用试电笔进行检测；短路或用电器总功率过大会引起电路电流过大，使保险丝熔断或空气开关“跳闸”；漏电时，会使漏电保护器“跳闸”。
（2）对家庭电路进行检测，思路如下：
①保险丝熔断且用电器不工作的可能原因：发生短路，用电器总功率过大；
②保险丝不熔断，但用电器不工作的可能原因：进户线断路；进户零线断路。在用试电笔检测时，氖管发光则是进户零线断路，氖管不发光则是进户火线断路。
典例一如图所示为某家庭的厨房电路，闭合开关 S，电灯正常发光，在三孔插座上刚插上电饭煲的插头时，所有用电器都停止工作，拔出电饭煲的插头后，检查发现零线上的熔丝断了，下列说法正确的是（　　）。

A．所有用电器也都损坏了；
B．闭合开关S，用测电笔检测三孔插座左孔，氖管发光；
C．电灯和开关S之间是并联；
D．电路中的故障一定是电灯发生了短路
【答案】B。
【解析】AD．由题意知，在三孔插座上插上电饭煲时，用电器停止工作，零线上的熔丝熔断，则是电路中的电流过大造成的，而电流过大可能是电饭煲的插头短路了。既然熔丝熔断，则所用用电器不会损坏，那么电灯不会发生了短路。故AD错误；
B．拔出插头后，再闭合开关，用测电笔检测三孔插座左孔，氖管会发光。这是因为熔断的是零线，而灯泡所在支路正常，那么三孔插座左孔通过灯泡与火线相连。故B正确；
C．开关应串联在火线与电灯之间，才能控制电灯的通断，且在闭合时，切断电灯与火线的连接，故C错误。
故选B。
典例二家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（　　）。
A．可能是插头插入这个插座时，导致火线和零线相接触形成了短路；
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态；
C．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸；
D．可能是这个插座的火线和零线原来就相接触形成了短路
【答案】A。
【解析】A．若插头插入这个插座时导致火线和零线相接触形成了短路，则空气开关会跳闸，所有用电器全部停止工作，符合题意，故A正确；
B．若是这个用电器的插头与插座没有形成良好接触，仍然是断路状态，则对家庭其他电器不会有任何影响，故B错误；
C．手机充电器工作电流很小，不至于导致干路中总电流过大，保险开关跳闸，故C错误；
D．若是这个插座的火线和零线原来就相接触形成了短路，则充电器插头还没插入插座，就会造成空气开关跳闸，故D错误。
故选A。
典例三如图所示的家庭电路中，闭合开关后灯泡不亮，检查电路时发现熔丝未熔断，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）。

A．可能是灯泡L被短路 B．可能是灯泡L断路
C．可能是CD间断路 D．可能是DE间断路
【答案】D。
【解析】A．灯泡L被短路，则电路中的电流过大，保险丝会熔断，故A不符合题意；
B．灯泡L断路，则三孔插座的左孔与零线相连，用试电笔测试氖管不发光，故B不符合题意；
CD．熔丝未熔断，说明该电路中出现了断路现象，用试电笔分别测试插座的左、右孔，氖管均发光，这说明插座左、右孔均与火线接通；闭合开关，D点通过开关、灯泡与火线接通，若CD间断路，则插座左孔无法与火线接通，氖管不发光；若 DE间断路，插座左孔通过C点与火线接通，氖管发光；故D符合题意，C不符合题意。
故选D。
典例四如图所示，电工检测家庭照明电路是否正常。断开其他所有开关，只闭合开关S时，他发现灯L和L1都不发光，依据以下操作判断哪个结论是正确的（  ）。

A．用试电笔测试A点，氖管发光，则可能是灯L1断路；
B．用试电笔测试B点，氖管发光，则一定是零线断路；
C．用试电笔测试B点，氖管不发光，则一定是灯L断路；
D．用试电笔测试A点氖管发光，B点氖管不发光，一定是零线断路
【答案】B。
【解析】A．用试电笔测试A点，氖管发光，说明火线是连通的，灯L1在火线上，所以不可能是灯L1断路，故A错误；
B．用试电笔测试B点，氖管发光，说明B点与火线相连，那么零线一定是断路的，否则会造成短路，故B正确；
C．用试电笔测试B点，氖管不发光，可能是灯L断路，也可能是火线断路，故C错误；
D．用试电笔测试A点氖管发光，B点氖管不发光，可能是零线断路，也可能是小灯泡断路，故D错误。
故选B。
4.安全用电
※专题概述
1.高压触电的原因是人体靠近高压带电体产生电弧，与大地连通形成通路，造成触电；低压触电的原因是站在地面上的人接触火线，通过人体使得火线和大地连通形成通路（或人体同时接触火线和零线，使火线、人体、零线连通形成通路），造成触电。即触电的实质是人体直接或间接与火线连通，并通过大地或零线形成通路，因而为防止触电应避免接触火线或靠近高压线。
2.安全用电的原则：不接触低压带电体，不弄湿用电器，不损坏绝缘层等。例如，要注意防止绝缘部分破损，保持绝缘部分干燥，避免电线跟其他金属物接触，定期检查、即使维修，禁止用铜丝代替保险丝。
3.如果发生触电事故，首先要切断电源，即断开开关或用绝缘体挑开导线，使人与火线断开，再对人进行抢救。发生火灾时，要先切断电源，绝对不允许先向带电体泼水救火。
4.雷电天气时，不要使自己成为比周围物体更凸出的尖端；不持金属杆雨伞在空旷地带行走；不要在大树下避雨；雷雨天气不打手机、不看电视；高大建筑物上安装避雷针。
典例一“安全用电，珍惜生命”是每个公民应有的意识。下列关于用电安全的说法中不正确的是（　　）。
A．更换灯泡时应先断开电源；
B．多个大功率用电器不能同时使用一个插座；
C．发现有人触电时，应尽快用手拉开他；
D．不靠近高压带电体，不接触低压带电体
【答案】C。
【解析】A．更换灯泡时应先断开电源，不要带电操作，故A正确，不符合题意；
B．多个大功率用电器同时使用一个插座，导致电流过大，容易引发火灾，故B正确，不符合题意；
C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故C错误，符合题意；
D．安全用电的原则：不接触低压带电体，不靠近高压带电体，故D正确，不符合题意。
故选C。
典例二我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（　　）。
A．手机充电器永久的插在插座上；
B．断开电源后，再更换灯泡；
C．使用测电笔时，手直接接触它的笔尖；
D．家庭电路保险丝断了，用铜丝代替保险丝
【答案】B。
【解析】A．充电器长时间插在电源插孔上由于电流的热效应会发热，容易引起线路安全事故，也不符合节能的原则，故A错误；
B．更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故B正确；
C．使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，故C错误；
D．家庭电路的保险丝断了，不能用铜丝代替，是因为铜的熔点高，当电流过大时不能熔断，不符合安全用电原则，故D错误。
典例三如图所示的做法中，符合安全原则的是（　　）。

A．只有①② B．只有③④ C．只有①③ D．只有②④
【答案】B。
【解析】①由于生活用水是导体，所以用湿抹布擦发光的灯泡很容易使得人触电，故不符合安全用电原则；
②用手指触碰插座的插孔的做法是很危险的，很容易碰到里面的火线而触电，故不符合安全用电原则；
③发现有人触电，施救时应先将触电者与带电体分离，切断电源或用干燥竹竿等绝缘体将电线跳开，故符合安全用电原则；
④避雷针会把雷电导入大地，可以有效避免人遭到雷击，故符合安全用电原则。
故ACD不符合题意，B符合题意。
故选B。
典例四下列关于安全用电原则中，说法不正确的是（　　）。
A．不接触低压带电体，不靠近高压带电体 B．更换灯泡、搬动电器前应断开电源开关
C．雷雨天不能躲在大树下避雨 D．保险丝烧断时，可以用铜丝代替保险丝
【答案】D。
【解析】A．对于安全用电必须做到“四不”，即不接触低压带电体，不靠近高压带电体，不弄湿用电器，不损坏绝缘层，故A正确，不符合题意；
B．为了确保用电的安全，日常生活中更换灯泡、搬动电器前应断开电源开关，这样才能保证操作安全，故B正确，不符合题意；
C．大树可以做雷电接收器，雨天地面有水，位于树下的人体极可能成为互相连通的“引雷通道”，而雷电电流是人体无法承受的，故C正确，不符合题意；
D．保险丝是由电阻率大熔点低的铅锑合金制成的，特点是电阻率大、熔点低，在其外界条件相同的情况下，铜丝电阻较小，产生的热量较少，并且铜的熔点又较高，在电路出现电流过大的故障时不易熔断，不能保护电路，故D错误，符合题意。
故选D。
【真题演练】
一、选择题
1.（2022·娄底）关于安全用电，下列说法正确的是（　　）。
A. 家庭电路中各用电器都是串联在电路中工作的；
B. 控制用电器的开关应接在该用电器和零线之间；
C. 用试电笔辨别火线和零线时，手要接触笔尾金属体；
D. 当干路中的电流过大时，漏电保护器就会自动切断电路
【答案】C。
【解析】A．在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故A错误；
B．开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故B错误；
C．用试电笔辨别火线和零线时，手应接触笔尾金属体，不能接触笔尖的金属体，故C正确；
D．漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故D错误。故选C。
2.（2022·荆州）下列关于家庭电路及安全用电的说法，正确的是（　　）。
A. 家庭电路中的空气开关跳闸一定是发生了短路；
B. 发现有人触电时，应该迅速用手将其拉开；
C. 可以用湿抹布擦拭正在使用的电视机；
D. 控制用电器的开关应该串联在火线与用电器之间
【答案】D。
【解析】A．空气开关跳闸说明电路中电流过大，可能是电路短路了，也有可能是使用用电器的总功率过大，故A错误；
B．发现有人触电后，应立即切断电源，再进行施救，故B错误；
C．生活用水属于导体，所以用湿抹布擦拭正在使用的电视机，可能会发生触电事故，故C错误；
D．家庭电路中，控制用电器的开关应该串联在火线与用电器之间，这样切断时，用电器不带电，故D正确。
故选D。
3.（2022·枣庄）以下四种情况符合安全用电原则的是（　　）。
A. 使用试电笔时，手应接触笔后端的金属部分；
B. 人向落在地面上的“高压线头”靠近；
C. 电灯的开关接在零线上；
D. 雷雨天人站在大树下避雨
【答案】A。
【解析】A．使用试电笔时手要接触笔尾金属体，这样才能构成通路，氖管才能发光，故A符合题意；
B．安全用电原则：不接触低压带电体，不靠近高压带电体。高压线断头落地处周围有电压，若靠近它会造成跨步电压触电，故B不符合题意；
C．开关应接在电灯和火线之间。如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故，故C不符合题意；
D．雷雨天人站在大树下避雨，因为大树和人体都是导体，雷电极易通过突起物——大树传向人体，而造成雷电灾害，故D不符合题意。
故选A。
4.（2022·恩施）下列做法符合安全用电规范的是（　　）。
A. 在电线上晾晒衣服 B. 使用绝缘皮破损的插头
C. 控制电灯的开关接在零线上 D. 洗衣机的金属外壳接地
【答案】D。
【解析】A．在电线上晾晒衣服，如果直接或间接接触火线，会引发触电事故，故A不符合题意；
B．使用绝缘皮破损的插头，容易造成电路短路，还可能引发触电事故，故B不符合题意；
C．控制电灯的开关接在零线上，断开开关不能切断火线，维修或换灯泡时容易引发触电事故，不符合安全用电的原则，故C不符合题意；
D．洗衣机的金属外壳接地，当洗衣机漏电时，地线能把电流导入大地，避免人接触洗衣机时触电，故D符合题意。
故选D。
5.（2022·江汉油田潜江天门仙桃）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（　　）。

A. 图中A与零线相连，B与火线相连；
B. 将试电笔插入C孔，其氖管会发光；
C. 若指示灯断路不能发光，则插孔不能提供工作电压；
D. 若A、B两孔发生短路，则其它插孔仍可提供工作电压
【答案】A。
【解析】A．三孔插座的接法是左零右火上接地，所以图中A与零线相连，B与火线相连，故A正确；
B．C孔接地线，所以氖管不会发光，故B错误；
C．指示灯与各个插孔之间是并联的， 所以指示灯断路，不影响其他插孔，故C错误；
D．图中各插孔是并联的，所以A、B两孔发生短路，插座就会短路，故D错误。
故选A。
6.（2022·绥化）下图中符合安全用电的做法是（　　）。
A. 使用试电笔时手用按住金属笔卡；
B. 多个大功率用电器同时工作；
C. 两只手分别接触火线和零线；
D. 用湿毛巾擦拭电器
【答案】A。
【解析】A．使用试电笔时，手应按住金属笔卡，笔尖接触导线，如果测的是火线，电流经试电笔、人体、大地回到供电设备，试电笔会发光，如果测的是零线，试电笔不发光，这样就能辨别火线和零线了，故A符合题意；
B．多个大功率用电器同时工作，会导致电路中的电流过大，保险丝可能会熔断，故B不符合题意；
C．两只手分别接触火线和零线，会形成电流通路，有电流经过人体，人体会触电，故C不符合题意；
D．湿毛巾是导体，用湿毛巾擦拭电器，可能会发生触电事故，故D不符合题意。
故选A。
7.（2022·锦州） 如图所示是小明设计的部分家庭电路，下列说法正确的是（　　）。

A. 灯泡与开关的连接符合安全用电要求；
B. 若保险丝熔断，可以用铜丝替换；
C. 闭合开关，若灯泡不亮，一定是灯泡短路；
D. 三孔插座的连接符合安装要求
【答案】A。
【解析】A．开关接在火线和灯泡之间，这样开关既能控制灯泡，又能在开关断开时切断与火线的连接，符合安全用电的原则，故A正确；
B．组成保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切断电路，起到保护作用；铜导线的熔点很高，当电流过大时，不能熔断，起不到保护电路的作用，容易引起火灾，故B错误；
C．闭合开关，若灯泡不亮，可能是灯泡短路，也可能是电路的某处断路，若是灯泡短路，则会引起保险丝熔断，故C错误；
D．三孔插座的左孔应接零线，右孔应接火线，上孔应接地线，上图的接法不符合安全用电的要求，故D错误。
故选A。
二、填空题
8.（2022·江西省）劳动课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与______相连，此时，测电笔与人体之间的连接方式是______联。

【答案】①火；②串。
【解析】[1]火线是带电的，零线不带电，所以测电笔的氖管发光，说明被检测的插孔与火线相连。
[2]当测电笔氖管发光时，火线、测电笔、人体和大地形成通路，所以测电笔与人体之间的连接方式是串联。
三、作图题
9.（2022·营口） 有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。

【解析】由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套。三孔插座遵循“左零右火上接地”的原则，如图所示：

10.（2022·绥化） 请用笔画线表示导线，将电灯和开关接入家庭电路中。

【解析】开关控制电灯中电流的通断，所以开关与电灯串联。为安全用电，开关要接在火线上，电灯接在零线上。如图所示：

【过关检测】
一、选择题
1.家庭经常用到的三孔插座和三脚插头，如图所示，下面几种接法正确的是（ ）。

A. 1孔接地，1脚接用电器外壳    B. 2孔接地，2脚接用电器外壳
C. 3孔接地，3脚接用电器外壳    D. 不论哪孔接地，哪脚接用电器外壳都可以
【答案】A。
【解析】因三孔插座的孔1接地线，孔2接火线，孔3接零线；为了防止金属外壳的用电器的外壳带电，外壳要接地线；三脚插头的1号脚通过三孔插座的1号孔接地；即：1孔接地，1脚接用电器外壳故选A。
2.在家庭电路中，从进户线起连接顺序正确的是（　）。
A．闸刀开关、电能表、保险盒、插座；B．闸刀开关、电能表、插座、保险盒；
C．电能表、闸刀开关、保险盒、插座；D．电能表、保险盒、闸刀开关、插座
【答案】C。
【解析】家庭电路主要由进入家庭的进户线、电能表、闸刀开关、保险盒、开关、插座、用电器组成。
进户线、电能表、闸刀开关、保险盒的顺序不能颠倒。进户线进入用户，首先经过电能表，然后再接闸刀开关，防止偷电；保险盒一定接在闸刀开关后面，容易更换保险丝。
3.如图是某家庭电路的一部分，下列说法正确的是（ ）。

A．电冰箱接入三孔插座能使电冰箱金属外壳接地；
B．电冰箱接入三孔插座后电灯与电冰箱是串联；
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关；
D.断开开关S时，站在地上的人接触A点或B点都不会触电
【答案】A。
【解析】在家庭电路中用电器间是并联的，所以B错误；带金属外壳的用电器通过三孔插座将金属外壳与大地相连，所以A正确；在家庭电路安装要求中有，开关应该装在火线与用电器之间，所以C错误；由于A在在开关之前与火线相连，所以开关无法控制A点的通断，所以D错误。
4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　）。

A．电热水壶所在电路的b、c间断路；
B．插座的接地线断路；
C．电路的c、d间导线断路 ；
D．电路的a、b间导线断路
【答案】C。
【解析】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电水壶所在的电路有地方开路。
电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，故C正确。
5.小王家的空气开关发生了跳闸，则一定是电路中（　　）。
A．发生了短路 B．用电器总功率过大 C．电压大于220V D．总电流过大
【答案】D。
【解析】在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：电路发生短路；电路中用电器总功率过大。由此可知，空气开关发生跳闸的原因：
A、可能是电路中发生短路故障，故A错误；
B、可能电路中用电器的总功率过大，造成干路电流过大，故B错误；
C、正常情况下，家庭电路两端电压不变为220V，故C错误；
D，只要是保护作用的空气开关跳闸，就一定是电流过大，故D正确。故选D。
6.关于家庭电路，下列说法正确的是（　　）。
A．若家庭电路中空气开关跳闸，则一定是电路中某处发生了短路；
B．螺丝口灯座的螺旋套要接在零线上；
C．使用测电笔时，手指必须接触笔尖金属体；
D．为了防止触电，控制用电器的开关一定要接在零线上
【答案】B。
【解析】A、家庭电路中的空气开关跳闸了，可能是电路发生了短路，也可能是用电器的总功率过大，故A错误；
B、螺口灯泡在连接时，螺旋套一定要接在零线上，以防止更换灯泡时发生触电事故，故B正确；
C、使用测电笔时，手必须接触笔尾金属体，但不能接触笔尖金属体，故C错误；
D、为了防止触电，控制用电器的开关一定要接在火线上，故D错误。故选：B。
7.发现有人触电后，应立即采取的正确措施是（　　）。
A．赶快把触电人拉离电源或用剪刀剪断电线；
B．赶紧去叫医护人员来处理；
C．赶快切断电源或用干燥的木棍将电线挑开；
D．同时发生火灾先泼水灭火
【答案】C 。
【解析】当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电；不能用水来救火，因为水是导体，用水救火就会使得更多的人触电；也不可以喊人来处理，因为触电现象是较短时间内发生的事；更不能用剪刀割断导线，剪刀是导体，自己也会触电，故A、B、D不正确；故选C。
8.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（　　）。

A．发生如图甲触电时，漏电保护器不起作用；
B．发生如图乙触电时，漏电保护器不起作用；
C．发生如图所示的两种触电时，空气开关都不会断开电路；
D．当电路发生短路时，空气开关会自动切断电路
【答案】B。
【解析】A．这种现象电流会从人的右手边到左手边回到零线。相当于人是一个负载。不存在漏电，所以漏电保护器不会起作用。另外这种触电方式由于电流流经了心脏，是很危险的，会造成人体的触电事故，故A正确，但A不符合题意；
B．电流直接由人体流入大地，造成电路电流过大，且火线与零线的电流不平衡，漏电保护器会自动断开，起到保护作用，人体会发生触电事故；故B错误，符合题意；
C．甲、乙两种触电发生，都不会使电路中的电流过大，所以两种情况的触电，空气开关都不起作用；C选项正确，不符合题意；
D．当电路发生短路时，空气开关会自动切断电路，起到保护作用，故D正确，但不符合题意。
故选B。
二、填空题
9.为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。
【答案】火；断路；不能。
【解析】（1）开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故；
（2）空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态；
（3）零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线。
故答案为：火；断路；不能。
10.在家庭电路中，保险丝熔断的原因是短路或用电器的总功率________；串联在电路中的保险丝，电阻比较________，熔点低，当电流过大时，迅速升温熔断，切断电路。
【答案】（1）过大；（2）大。
【解析】保险丝是用电阻率高，熔点低的铅锑合金材料制成的。当电路短路或用电器的总功率过大时，电路中的电流过大，保险丝的电阻比较大，由焦耳定律可知，此时保险丝产生的热量多，而保险丝的熔点低，所以此时保险丝熔断，切断电路，起到保护电路作用。
11.在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座。为了安全，三脚插头的接地脚应与用电器的 相连。如果电路出现故障，电工师傅一般会用试电笔进行检查，如图甲、乙两种使用方法中吗，正确的是 。

【答案】金属外壳；甲。
【解析】三脚插头的接地脚应与用电器的外壳相连，当用电器出现漏电等危害人的生命安全时，电流通过接地体流入大地而不直接经过人体。当电路出现故障，用试电笔进行检查时，笔尖触到测试体上，手接触测电笔的尾部。
12．如图所示电路中，开关闭合后，是由于　 　使电路中电流过大，而导致金属导线发热引燃了外面的绝缘皮，所以要在　 　（选填“火线”或“零线”）上安装保险丝，以保证电路安全。相同条件下，细保险丝比粗保险丝更容易熔断，是因为细保险丝的　 　比粗保险丝大，产生热量更多。

【答案】总功率过大；火线；电阻。
【解析】（1）家庭电路中电压一定，根据I＝可知，在电压一定时，电功率越大，电流就越大；
（2）为了安全，保险丝要串联在火线上；
（3）相同条件下，即电流和通电时间时，细保险丝的电阻大，根据Q＝I2Rt知，细保险丝比粗保险丝产生热量更多，更容易熔断。
13．家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因有：短路和　 　。电流过大时，保险丝会自动熔断，这要求保险丝的熔点应较　 　（填“低”或“高”），保险丝的电阻应较　 　（填“大”或“小”）。
【答案】用电器总功率过大；低；大。
【解析】（1）在家庭电路中，因电流过大导致保险丝熔断的原因有：电路中发生短路故障；电路中用电器的总功率过大，造成干路电流过大。
（2）保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作。
14.电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。
【答案】220；336；低压带电体；高压带电体。
【解析】[1]我国家庭电路的电压是220V。
[2]人体安全的电压是不高于36V。
[3][4]安全用电的原则，不接触低压带电体，不靠近高压带电体。
三、实验题
15.请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。

【解析】首先辨别图中三根线地线、火线、零线。
（1）灯泡接法：火线进入开关，经灯泡连到零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：

16.如图所示，完成家庭电路的连接（要求：开关只控制螺口灯泡）。

【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
