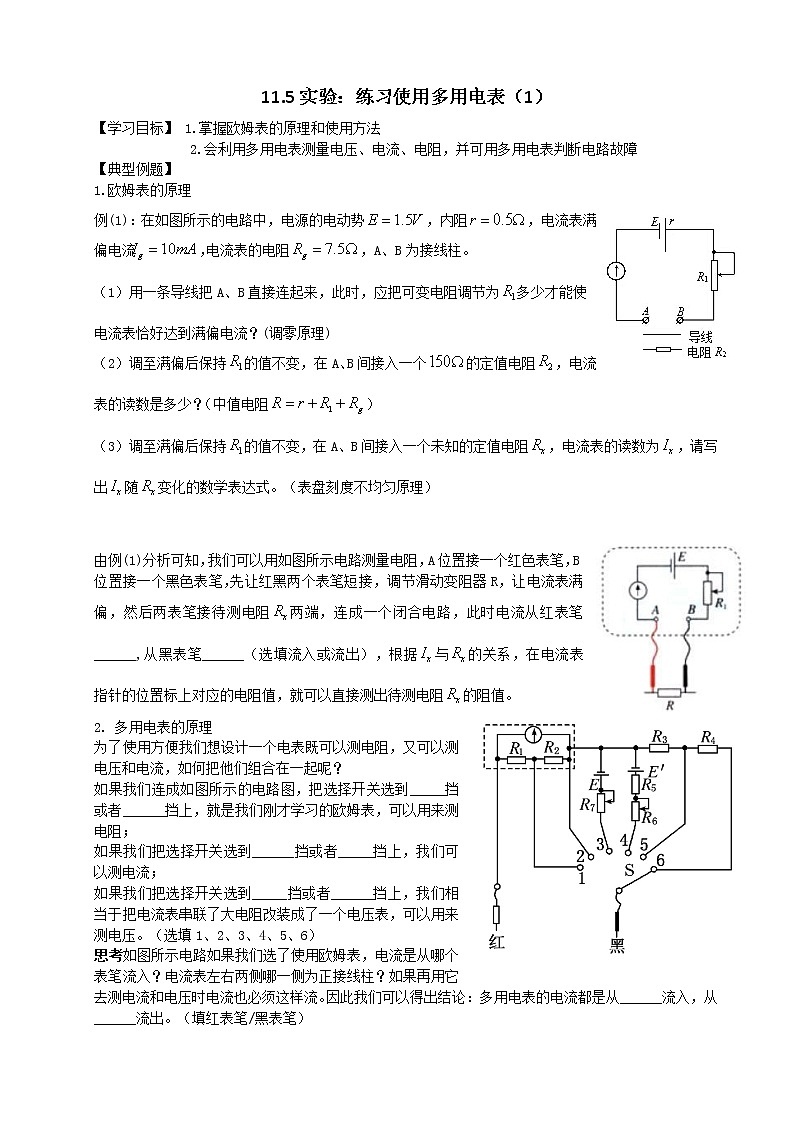

人教版 (2019)必修 第三册5 实验：练习使用多用电表学案设计

这是一份人教版 (2019)必修 第三册5 实验：练习使用多用电表学案设计，共2页。学案主要包含了学习目标，典型例题，课堂检测等内容，欢迎下载使用。

2.会利用多用电表测量电压、电流、电阻，并可用多用电表判断电路故障
【典型例题】
1.欧姆表的原理
例(1)：在如图所示的电路中，电源的电动势，内阻，电流表满偏电流，电流表的电阻，A、B为接线柱。
（1）用一条导线把A、B直接连起来，此时，应把可变电阻调节为多少才能使电流表恰好达到满偏电流？(调零原理)
（2）调至满偏后保持的值不变，在A、B间接入一个的定值电阻，电流表的读数是多少？（中值电阻）
（3）调至满偏后保持的值不变，在A、B间接入一个未知的定值电阻，电流表的读数为，请写出随变化的数学表达式。（表盘刻度不均匀原理）
由例(1)分析可知，我们可以用如图所示电路测量电阻，A位置接一个红色表笔，B位置接一个黑色表笔，先让红黑两个表笔短接，调节滑动变阻器R，让电流表满偏，然后两表笔接待测电阻两端，连成一个闭合电路，此时电流从红表笔______,从黑表笔______（选填流入或流出），根据与的关系，在电流表指针的位置标上对应的电阻值，就可以直接测出待测电阻的阻值。
多用电表的原理
为了使用方便我们想设计一个电表既可以测电阻，又可以测电压和电流，如何把他们组合在一起呢？
如果我们连成如图所示的电路图，把选择开关选到_____挡或者______挡上，就是我们刚才学习的欧姆表，可以用来测电阻；
如果我们把选择开关选到______挡或者_____挡上，我们可以测电流；
如果我们把选择开关选到_____挡或者______挡上，我们相当于把电流表串联了大电阻改装成了一个电压表，可以用来测电压。（选填1、2、3、4、5、6）
思考：如图所示电路如果我们选了使用欧姆表，电流是从哪个表笔流入？电流表左右两侧哪一侧为正接线柱？如果再用它去测电流和电压时电流也必须这样流。因此我们可以得出结论：多用电表的电流都是从______流入，从______流出。（填红表笔/黑表笔）
3.多用电表的使用
多用电表的外形图参照课本66页，使用时首先调整“指针定位螺丝”，使指针指到左侧0刻度。把红表笔插入“+”孔，黑表笔插入“—”孔。
（1）测电压
如图所示，要测量小灯泡两端的电压，我们把选择开关选到直流电压挡2.5V，按照如图所示电路连接，如果指针指到表盘的正中间，我们可以得出此时灯泡两端的电压为___________。（提示利用多用电表中间表盘）
测电流
如图所示，要测量电路中的电流，需要多用电表选择开关选到直流电流挡，然后串联到电路中，如果我们选了直流电流挡250mA，结果指针指到表盘的正中间，我们可以得出电路中的电流为_________。（提示利用多用电表中间表盘）
测电阻
多用电表最上面表盘可以测电阻，由于与的关系不是线性关系，因此表盘刻度不均匀，而且待测电阻越小，电流越大，指针偏转角度越大，因此欧姆表0刻度在欧姆表盘的最右端。
= 1 \* GB3 \* MERGEFORMAT ①把选择开关选到欧姆挡上，如果我们不知道待测电阻阻值大约阻值，我们把选择开关选到X1挡，然后红黑两个表笔_______,调节_________________,使指针指到最右端欧姆零刻度位置。
= 2 \* GB3 \* MERGEFORMAT ②把两个表笔加到待测电阻两端，如果指针指到欧姆表中间附近，就可以直接读数，如果指针偏角很小，说明选的倍率挡位太低，换高倍率挡位，假如我们选用了X100挡，然后按照步骤 = 1 \* GB3 \* MERGEFORMAT ①重新欧姆调零，然后再次进行测量，如果指针指到欧姆表20位置，则该电阻为2000。
(4)测二极管正反向电阻
= 1 \* GB3 \* MERGEFORMAT ①如果要测量二极管正向电阻，多用电表选到欧姆挡位上，让多用电表的红表笔与二极管的______端相连，黑表笔与二极管的___端相连。
= 2 \* GB3 \* MERGEFORMAT ② 如果要测量二极管反向电阻，多用电表选到欧姆挡位上，让多用电表的红表笔与二极管的______端相连，黑表笔与二极管的___端相连。
(5)测量完毕后，应将选择开关置于“OFF”挡或交流电压最高挡，并拔出表笔，若长时间不用，还应将电池取出。
【课堂检测】
用多用表进行了两次测量,指针的位置分别如图中a和b所示.若多用表的选择开关处在以下表格中所指的挡位,a和b的相应读数是多少?请填在表中.所选择的挡位
指针读数
直流电压2.5V
直流电流50mA
电阻X10
