人教版物理九年级全册 第十九章 章末检测（含答案）

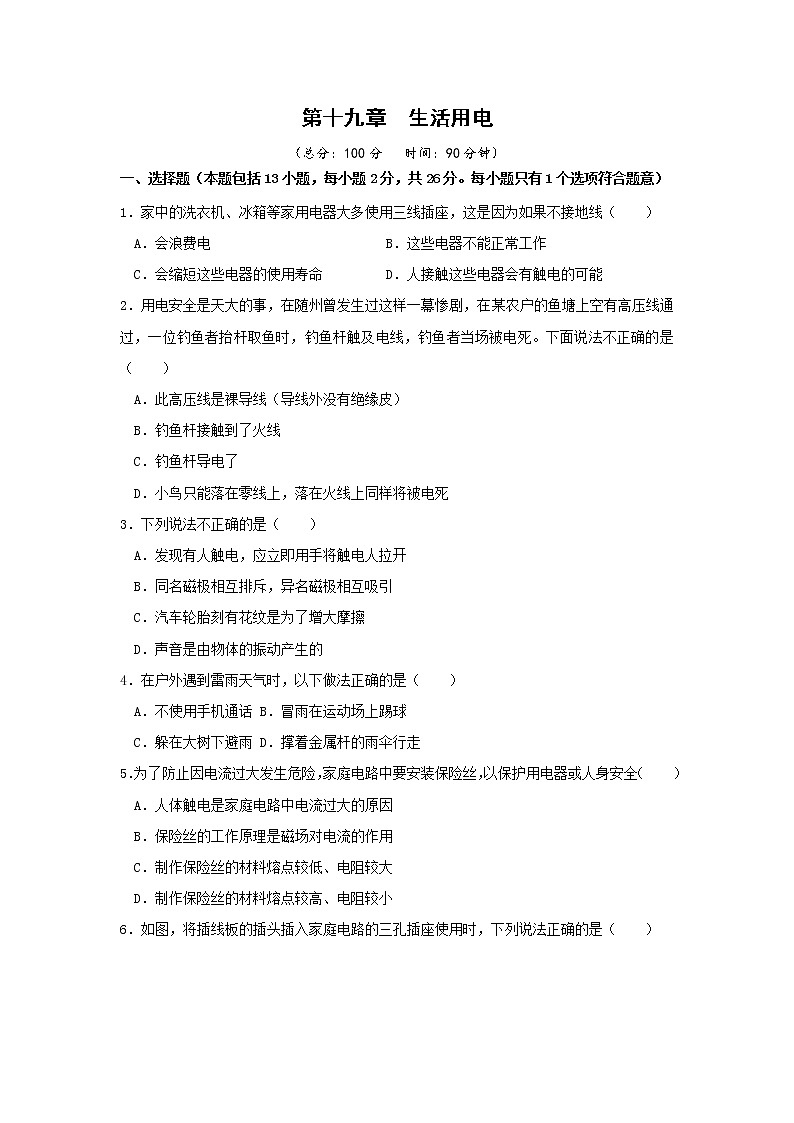

展开第十九章 生活用电
（总分：100分 时间：90分钟）
一、选择题（本题包括13小题，每小题2分，共26分。每小题只有1个选项符合题意）
1．家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线（ ）
A．会浪费电 B．这些电器不能正常工作
C．会缩短这些电器的使用寿命 D．人接触这些电器会有触电的可能
2．用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场被电死。下面说法不正确的是（ ）
A．此高压线是裸导线（导线外没有绝缘皮）
B．钓鱼杆接触到了火线
C．钓鱼杆导电了
D．小鸟只能落在零线上，落在火线上同样将被电死
3．下列说法不正确的是（ ）
A．发现有人触电，应立即用手将触电人拉开
B．同名磁极相互排斥，异名磁极相互吸引
C．汽车轮胎刻有花纹是为了增大摩擦
D．声音是由物体的振动产生的
4．在户外遇到雷雨天气时，以下做法正确的是（ ）
A．不使用手机通话 B．冒雨在运动场上踢球
C．躲在大树下避雨 D．撑着金属杆的雨伞行走
5．为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（ ）
A．人体触电是家庭电路中电流过大的原因
B．保险丝的工作原理是磁场对电流的作用
C．制作保险丝的材料熔点较低、电阻较大
D．制作保险丝的材料熔点较高、电阻较小

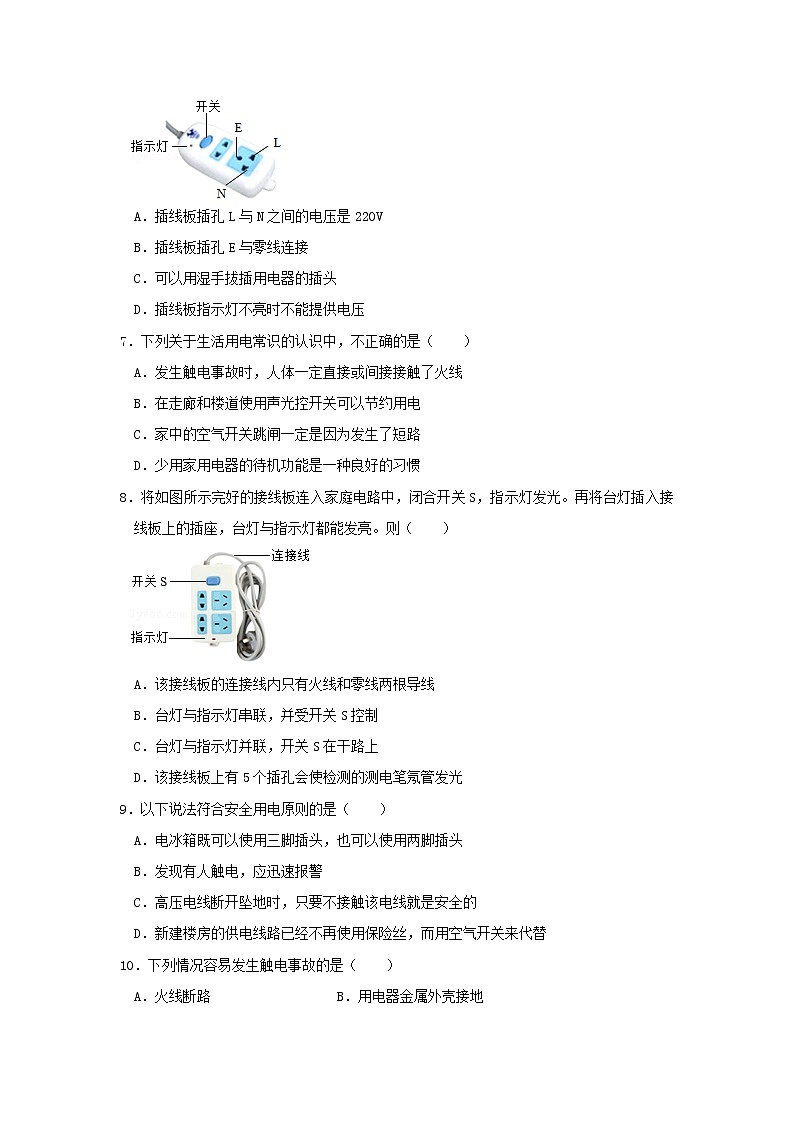

6．如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是（ ）
A．插线板插孔L与N之间的电压是220V
B．插线板插孔E与零线连接
C．可以用湿手拔插用电器的插头
D．插线板指示灯不亮时不能提供电压
7．下列关于生活用电常识的认识中，不正确的是（ ）
A．发生触电事故时，人体一定直接或间接接触了火线
B．在走廊和楼道使用声光控开关可以节约用电
C．家中的空气开关跳闸一定是因为发生了短路
D．少用家用电器的待机功能是一种良好的习惯
8．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发亮。则（ ）
A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的测电笔氖管发光
9．以下说法符合安全用电原则的是（ ）
A．电冰箱既可以使用三脚插头，也可以使用两脚插头
B．发现有人触电，应迅速报警
C．高压电线断开坠地时，只要不接触该电线就是安全的
D．新建楼房的供电线路已经不再使用保险丝，而用空气开关来代替
10．下列情况容易发生触电事故的是（ ）
A．火线断路 B．用电器金属外壳接地
C．使用大功率家用电器 D．发现高压输电线掉落地面时，快步赶去用木棍挑开

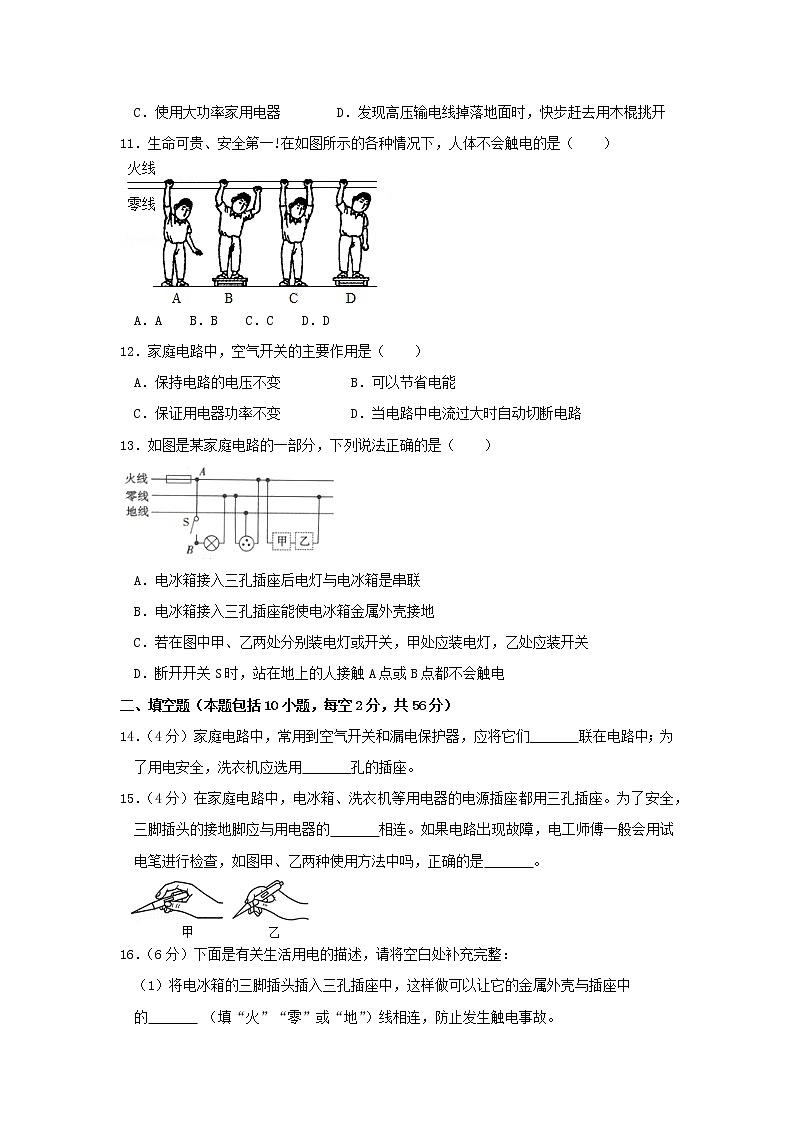

11．生命可贵、安全第一!在如图所示的各种情况下，人体不会触电的是（ ）
A．A B．B C．C D．D
12．家庭电路中，空气开关的主要作用是（ ）
A．保持电路的电压不变 B．可以节省电能
C．保证用电器功率不变 D．当电路中电流过大时自动切断电路
13．如图是某家庭电路的一部分，下列说法正确的是（ ）
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S时，站在地上的人接触A点或B点都不会触电
二、填空题（本题包括10小题，每空2分，共56分）
14．（4分）家庭电路中，常用到空气开关和漏电保护器，应将它们 联在电路中；为了用电安全，洗衣机应选用 孔的插座。
15．（4分）在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座。为了安全，三脚插头的接地脚应与用电器的 相连。如果电路出现故障，电工师傅一般会用试电笔进行检查，如图甲、乙两种使用方法中吗，正确的是 。
16．（6分）下面是有关生活用电的描述，请将空白处补充完整：
（1）将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中
的 （填“火”“零”或“地”）线相连，防止发生触电事故。
（2）当家中同时使用的用电器的总功率过大时，电路的总电流就会过 （填“大”或“小”），家庭电路中的 会自动断开，切断电路，起到保护电路的作用。
17．（2分）小乐家的洗衣机在使用时，接触到金属门手柄会“麻手”。可解决的办法是给洗衣机电路 （选填“增接零线”“加接地线”或“增接熔丝”）。
18．（4分）如图所示，在三孔插座的A、B、C三孔中，连接火线的是 孔，通过三孔插头和家用电器的金属外壳相连的是 孔。
19．（6分）家庭电路中三孔插座的地线是为了确保家用电器的 安全接地，防止发生人员触电事故，照明电灯与控制开关之间应该 （选填“串联”或“并联”），同时还要让控制开关接在 上。
20．（4分）如图所示，是某同学家中烧水时的电水壶的接电线示意图。电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为 V；若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发红色辉光的导线是 （选填“L”和“N”）。
21．（4分）周末，小明在家看电视时感到口渴，于是他想用“热得快”烧水，结果刚刚把“热得快”的插头插入插座，电视机就立即停止工作，小明去检查了一下保险丝，发现保险丝熔断了，造成这种现象的故障可能是 （选填“插座”或“插头”）短路，保险丝是利用电流的 效应工作的。
22．（4分）如图哪些图所示情况会发生触电事故
23．（4分）家庭电路中空气开关的作用是 ，当电路中 时会引起空气开关跳闸。
24．（8分）冰箱是常用的家用电器，它有金属外壳，用三脚插头及其三孔插座将其外壳与 ______相连（选填“火线”“零线”或“地线”）以防触电；在只有冰箱压缩机工作的情况下，家里标有“2000r/kW•h”的电能表转盘在6min内转过20转，在这6min内冰箱消耗的电能 kW•h，冰箱压缩机的电功率为 W；用保鲜膜包裹要冷藏的食物以防“串味”，这主要是因为分子在 。
25．（6分）如图是小宇家的电饭煲使用的三孔插座面板实物图，开关用于控制该插座，则开关与插座之间的连接方式是 联，三孔插座中 孔（填序号）与大地相连；某次，小宇将电饭煲的插头插入插座，闭合开关后，厨房里其它的用电器都停止工作，空气开关跳闸，则发生该故障的原因可能是 。
三、解答题（本题包括4小题，共18分）
26．（5分）洗衣机，电冰箱等用电器的电源插头有三条线，其中一条接火线，一条接零线，第三条标有“E”的导线与用电器的什么部位相连？插座上与“E”相应的导线与室外的大地相连，这根导线的作用是什么？另外，针对日常生活中的用电现象，请举出一条节约用电的举措。
27．（4分）图甲所示是家庭中常用的一种插线板。小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
28．（4分）图甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中。
29．（5分）如图所示，人们日常生活和工作中经常使用的一种插线板。
（1）插线板一般不能同时接用多个大功率用电器，请你用学过的知识说明其中的道理。
（2）现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细。请根据焦耳定律解释使用这种插线板将会存在什么隐患。
第十九章 生活用电
参考答案
一、选择题（本题包括13小题，每小题2分，共26分。每小题只有1个选项符合题意）
1.D 2.D 3.A 4.A 5.C 6.A 7.C 8.C 9.D 10.D 11.D 12.D 13.B
二、填空题（本题包括10小题，每空2分，共56分）
14.（4分）串 三
15．（4分）金属外壳 甲
16．（6分）（1）地 （2）大 空气开关
17．（2分）加接地线
18．（4分）B C
19．（6分）金属外壳 串联 火线
20．（4分）220 L
21．（4分）插头 热
22．（4分）甲、丙
23．（4分）保护电路 发生短路或用电器总功率过大
24．（8分）地线 0.01 100 不停的做无规则运动
25．（6分）串 3 电饭煲短路或用电器总功率过大
三、解答题（本题包括4小题，共18分）
26.（5分）答：三线插头的最上面那个应该与家用电器的金属外壳相连。这样插入三孔插座后，金属外壳就能够和大地连接起来了，一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故。
生活中节约用电的举措有：夏天把空调致冷的温度调高一些；用电器长时间不用时切断电源；养成随手关灯的习惯等。
27.（4分）解：由题意可知，开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。说明两者是并联，且都有开关来控制。故其连接如图所示：
28.（4分）解：为了安全，开关接在火线上，三孔插座中上孔接地线，左孔接零线，右孔接火线，如下图：
29．（5分）答：（1）因为电源电压一定，根据P=UI，若同时接入多个大功率用电器，则电路中的总电流会过大，将保险丝熔断或引起火灾，造成危险。
（2）在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，电流产生的热量越多，越存在安全隐患。
