初中物理人教版九年级全册第2节 串、并联电路电压的规律课后复习题

这是一份初中物理人教版九年级全册第2节 串、并联电路电压的规律课后复习题，共5页。试卷主要包含了填空题，选择题，实验题等内容，欢迎下载使用。

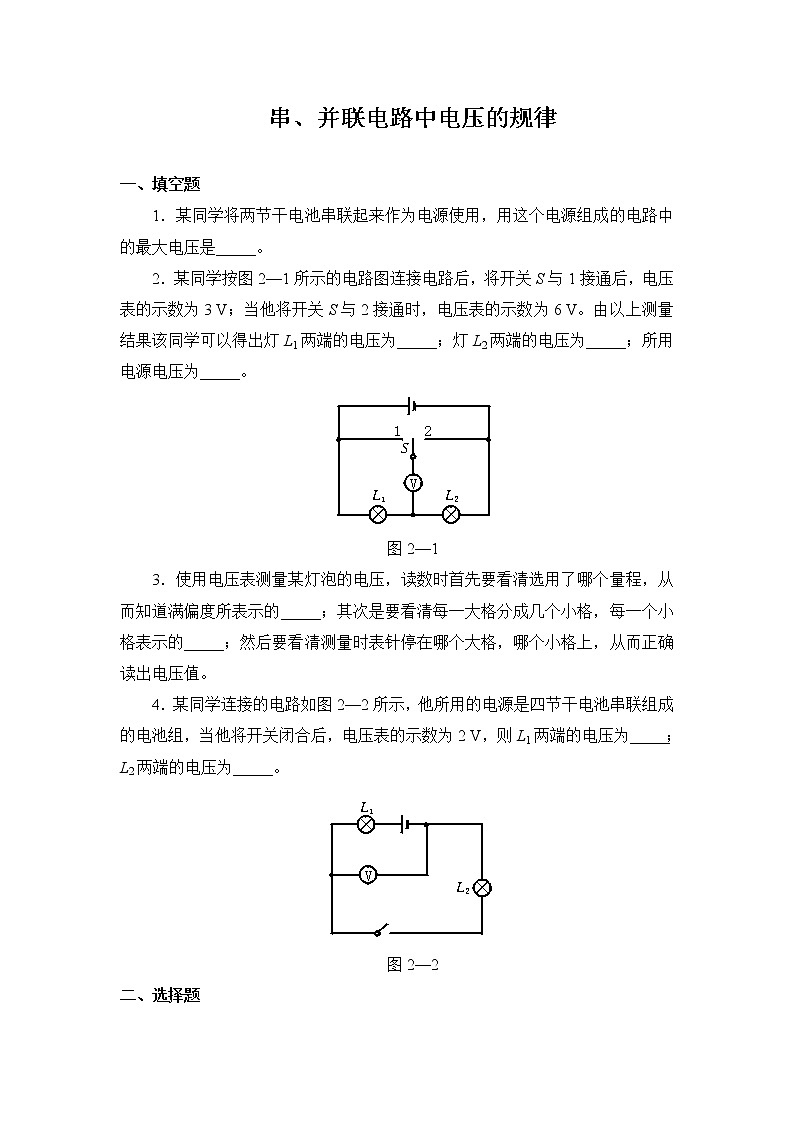

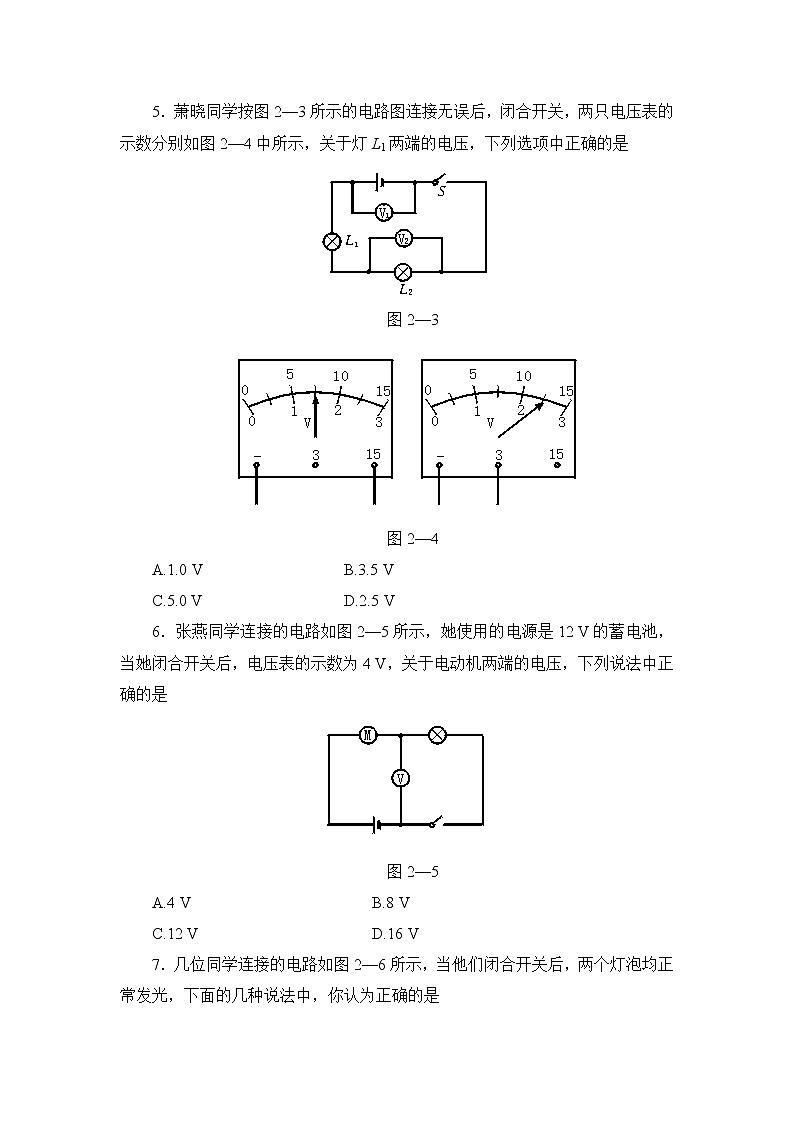

串、并联电路中电压的规律 一、填空题1．某同学将两节干电池串联起来作为电源使用，用这个电源组成的电路中的最大电压是_____。2．某同学按图2—1所示的电路图连接电路后，将开关S与1接通后，电压表的示数为3 V；当他将开关S与2接通时，电压表的示数为6 V。由以上测量结果该同学可以得出灯L1两端的电压为_____；灯L2两端的电压为_____；所用电源电压为_____。图2—13．使用电压表测量某灯泡的电压，读数时首先要看清选用了哪个量程，从而知道满偏度所表示的_____；其次是要看清每一大格分成几个小格，每一个小格表示的_____；然后要看清测量时表针停在哪个大格，哪个小格上，从而正确读出电压值。4．某同学连接的电路如图2—2所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为_____；L2两端的电压为_____。图2—2二、选择题5．萧晓同学按图2—3所示的电路图连接无误后，闭合开关，两只电压表的示数分别如图2—4中所示，关于灯L1两端的电压，下列选项中正确的是图2—3图2—4A.1.0 V      B.3.5 VC.5.0 V      D.2.5 V6．张燕同学连接的电路如图2—5所示，她使用的电源是12 V的蓄电池，当她闭合开关后，电压表的示数为4 V，关于电动机两端的电压，下列说法中正确的是图2—5A.4 V       B.8 VC.12 V       D.16 V7．几位同学连接的电路如图2—6所示，当他们闭合开关后，两个灯泡均正常发光，下面的几种说法中，你认为正确的是图2—6A.表1、2、3均是电压表B.表1、2、3均是电流表C.表1、3是电流表，表2是电压表D.表1、3是电压表，表2是电流表8．在图2—7所示的电路中，两个灯泡完全相同，电压表的读数是3 V，关于电源电压和灯L2两端的电压，下列说法中正确的是图2—7A.3 V，3 V               B.1.5 V，3 VC.3 V，1.5 V               D.6 V，3 V三、实验题9．实验课上，老师给出了两个电压表，两个灯泡，一个开关，一个电池组，若干导线，要求测出两个灯泡串联时各自的电压和电池组的电压，请你在图2—8中将所给的器材连接起来，并将你设计的电路图画在方框内。图2—8
参考答案一、填空题1．3.0 V   2．3 V，6 V，9 V    3．电压值，电压值4．4 V，2 V二、选择题5.C   6.B   7.D   8.D三、实验题9．如图甲、乙所示图甲图乙
