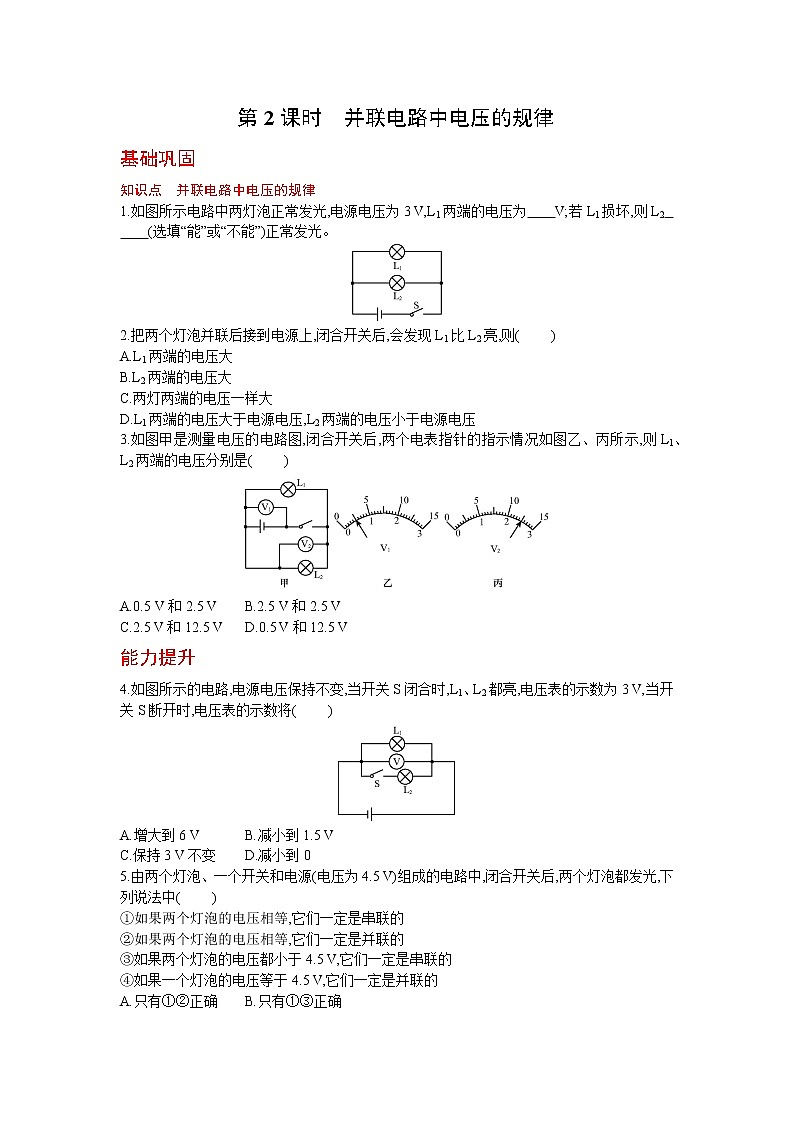

基础巩固


知识点 并联电路中电压的规律


1.如图所示电路中两灯泡正常发光,电源电压为3 V,L1两端的电压为 V;若L1损坏,则L2 能 (选填“能”或“不能”)正常发光。





2.把两个灯泡并联后接到电源上,闭合开关后,会发现L1比L2亮,则( )


A.L1两端的电压大


B.L2两端的电压大


C.两灯两端的电压一样大


D.L1两端的电压大于电源电压,L2两端的电压小于电源电压


3.如图甲是测量电压的电路图,闭合开关后,两个电表指针的指示情况如图乙、丙所示,则L1、L2两端的电压分别是( )





A.0.5 V和2.5 VB.2.5 V和2.5 V


C.2.5 V和12.5 VD.0.5 V和12.5 V


能力提升


4.如图所示的电路,电源电压保持不变,当开关S闭合时,L1、L2都亮,电压表的示数为3 V,当开关S断开时,电压表的示数将( )





A.增大到6 VB.减小到1.5 V


C.保持3 V不变D.减小到0


5.由两个灯泡、一个开关和电源(电压为4.5 V)组成的电路中,闭合开关后,两个灯泡都发光,下列说法中( )


①如果两个灯泡的电压相等,它们一定是串联的


②如果两个灯泡的电压相等,它们一定是并联的


③如果两个灯泡的电压都小于4.5 V,它们一定是串联的


④如果一个灯泡的电压等于4.5 V,它们一定是并联的


A.只有①②正确B.只有①③正确


C.只有②④正确D.只有③④正确


6.如图所示,若电源电压为10 V,下列说法正确的是( )





A.闭合开关S,若L1短路,则L2会亮


B.闭合开关S,若L1更亮,则L1两端电压比L2大


C.L1和L2两端电压始终相等


D.在开关闭合情况下,可直接更换L1的灯泡


拓展延伸


7.为“探究并联电路中电压的规律”,实验室提供了器材:电池组(电压为3 V)、电压表、多个小灯泡、开关、导线若干。





(1)请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯L1两端的电压;


(2)电路连接正确后进行实验,某小组分别测出灯L1、L2两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为 V。根据这组数据,该小组得出并联电路中电压的规律。你认为实验的疏漏之处是 ;


(3)小华发现,实验中电压表示数明显小于电源电压,他认为产生这一现象的原因是导线分担了电压,为了验证猜想是否正确,闭合开关后,小华又测出了电池组两端的电压为2.65 V,由此可以判断,导线分压 (选填“是”或“不是”)电压表示数明显小于电源电压的主要原因,理由是 。





参考答案


1. 3 能


2. C


3. B


4.C


5. D


6. C


7.(1)





(2) 2.6 没有更换不同规格的灯泡进行多次实验 ;


(3)不是 闭合电路后,电池组两端的电压和并联电路的总电压相差很小 。
