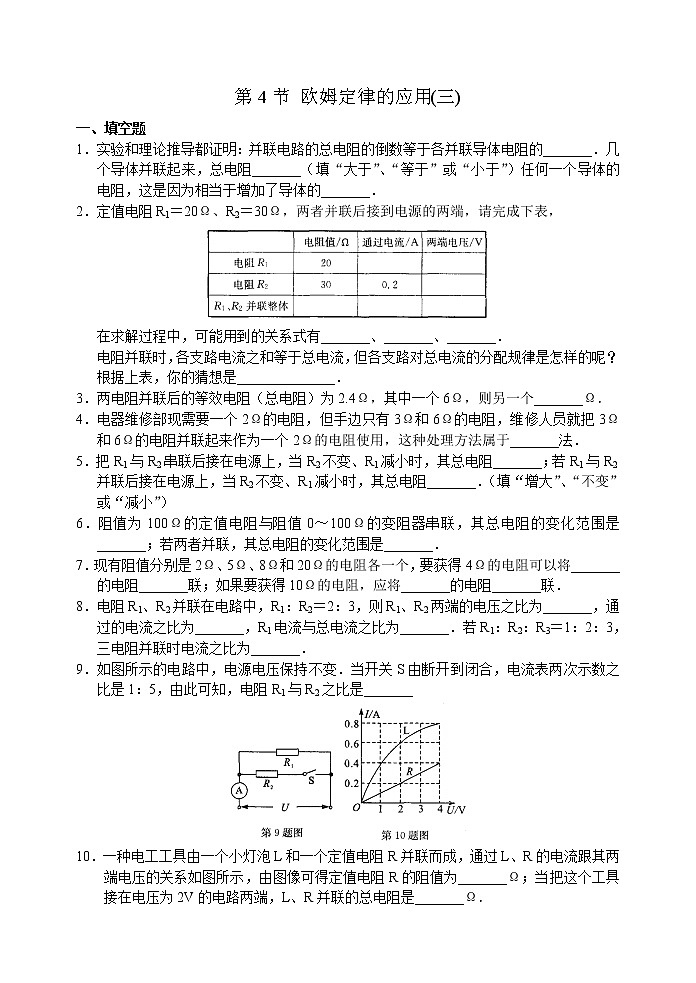

第4节 欧姆定律的应用(三)

一、填空题

1．实验和理论推导都证明：并联电路的总电阻的倒数等于各并联导体电阻的_______．几个导体并联起来，总电阻_______（填“大于”、“等于”或“小于”）任何一个导体的电阻，这是因为相当于增加了导体的_______．

2．定值电阻R1＝20Ω、R2＝30Ω，两者并联后接到电源的两端，请完成下表，

   在求解过程中，可能用到的关系式有_______、_______、_______．

   电阻并联时，各支路电流之和等于总电流，但各支路对总电流的分配规律是怎样的呢？根据上表，你的猜想是______________．

3．两电阻并联后的等效电阻（总电阻）为2.4Ω，其中一个6Ω，则另一个_______Ω．

4．电器维修部现需要一个2Ω的电阻，但手边只有3Ω和6Ω的电阻，维修人员就把3Ω和6Ω的电阻并联起来作为一个2Ω的电阻使用，这种处理方法属于_______法．

5．把R1与R2串联后接在电源上，当R2不变、R1减小时，其总电阻_______；若R1与R2并联后接在电源上，当R2不变、R1减小时，其总电阻_______．（填“增大”、“不变”或“减小”）

6．阻值为100Ω的定值电阻与阻值0～100Ω的变阻器串联，其总电阻的变化范围是_______；若两者并联，其总电阻的变化范围是_______．

7．现有阻值分别是2Ω、5Ω、8Ω和20Ω的电阻各一个，要获得4Ω的电阻可以将_______的电阻_______联；如果要获得10Ω的电阻，应将_______的电阻_______联．

8．电阻R1、R2并联在电路中，R1：R2＝2：3，则R1、R2两端的电压之比为_______，通过的电流之比为_______，R1电流与总电流之比为_______．若R1：R2：R3＝1：2：3，三电阻并联时电流之比为_______．

9．如图所示的电路中，电源电压保持不变．当开关S由断开到闭合，电流表两次示数之比是1：5，由此可知，电阻R1与R2之比是_______

10．一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示，由图像可得定值电阻R的阻值为_______Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是_______Ω．

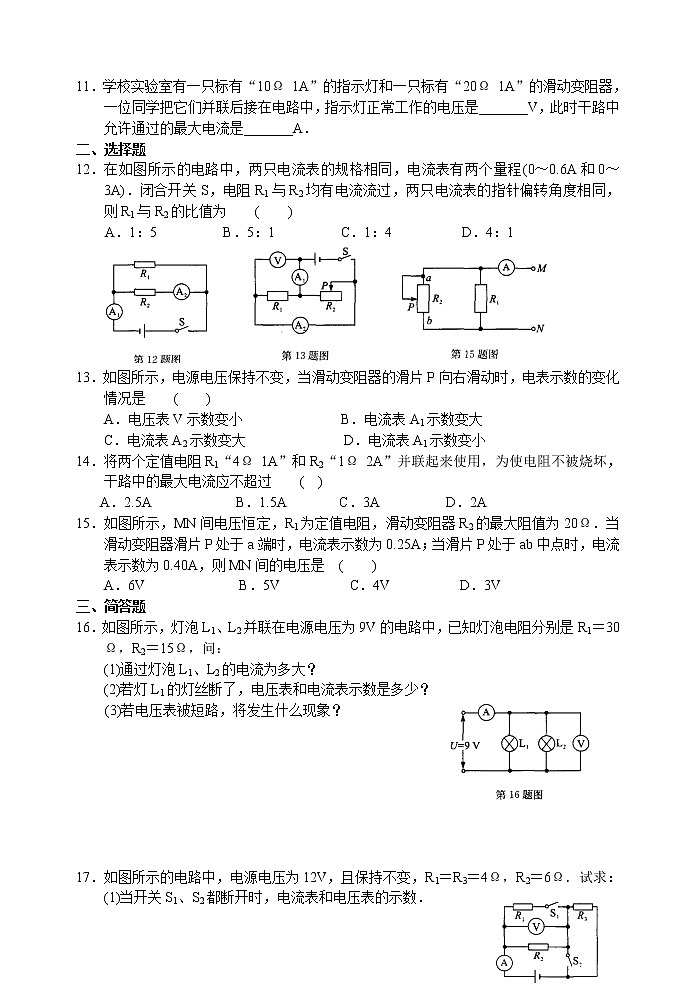

11．学校实验室有一只标有“10Ω 1A”的指示灯和一只标有“20Ω 1A”的滑动变阻器，一位同学把它们并联后接在电路中，指示灯正常工作的电压是_______V，此时干路中允许通过的最大电流是_______A．

二、选择题

12．在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0.6A和0～3A)．闭合开关S，电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为    (    )

A．1：5   　　　 B．5：1   　　　 C．1：4  　　　  D．4：1

13．如图所示，电源电压保持不变，当滑动变阻器的滑片P向右滑动时，电表示数的变化情况是    (    )

  　A．电压表V示数变小 　　　　　   B．电流表A1示数变大

  　C．电流表A2示数变大  　　　　　  D．电流表A1示数变小

14．将两个定值电阻R1“4Ω 1A”和R2“1Ω 2A”并联起来使用，为使电阻不被烧坏，干路中的最大电流应不超过    (  )

 　 A．2.5A    　　　　B．1.5A   　　 C．3A   　　　 D．2A

15．如图所示，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω．当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是  (    )

    A．6V   　　　　　 B．5V  　　　  C．4V  　　　  D．3V

三、简答题

16．如图所示，灯泡L1、L2并联在电源电压为9V的电路中，已知灯泡电阻分别是R1＝30Ω，R2＝15Ω，问：

    (1)通过灯泡L1、L2的电流为多大？

    (2)若灯L1的灯丝断了，电压表和电流表示数是多少？

(3)若电压表被短路，将发生什么现象？

17．如图所示的电路中，电源电压为12V，且保持不变，R1＝R3＝4Ω，R2＝6Ω．试求：

  　(1)当开关S1、S2都断开时，电流表和电压表的示数．

(2)当开关S1、S2都闭合时，电流表和电压表的示数．

18．如图所示，电源电压是18V，R1＝60Ω，R2＝10Ω，I1＝0.2A．求：I2和I分别是多少？

19．如图所示，电路中电源电压恒定，电流表的量程是0～3A，电阻R2的阻值是12Ω．当S闭合时，将滑片P滑到滑动变阻器的中点时，电流表的示数是1.5A；当滑片P滑到最右端b点时，电流表的示数为1A，则电源电压是多少？允许滑动变阻器接入电路中的电阻最小值是多少？

20．实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻各一个，电阻箱（电路图符号）一个，已调零的电流表两个，开关两个，导线若干．请选用上述实验器材，设计一个实验证明“两个电阻R1与R2并联时，如果R1的阻值保持不变，则电阻R1与R2并联的等效电阻R跟电阻R2的关系为：(b为常量)．”请你画出实验电路图，写出实验步骤，画出实验数据记录表．

参考答案

1．倒数之和　小于　横截面积

2．

　I=I1=I2  U=U1+U2  各支路电流之比等于电阻的反比

3．4 　4．等效替代　5．减小　减小

6．100-200Ω  0~50Ω

7．5Ω和 20Ω　并    2Ω和 8Ω　串

8．1：1　3：2　3：5　6：3：2

9．4：1

10．10  2.5

11．10  2

12．C

13．D

14．A

15．D

16．(1)0. 3A　0.6A　　(2) 9V；0.6A.

(3)电源短路，L1、L2不亮，电流表被烧坏．

17．(1)1.2A　7.2V　(2)12V　5A

18．1.2A　1.4A

19．U=6V　允许接入最小阻值为2.4Ω.

20．实验电路图如图所示．  实验步骤略　实验数据记录表如下表所示
