2021学年第十四章 欧姆定律4 欧姆定律的应用课后测评

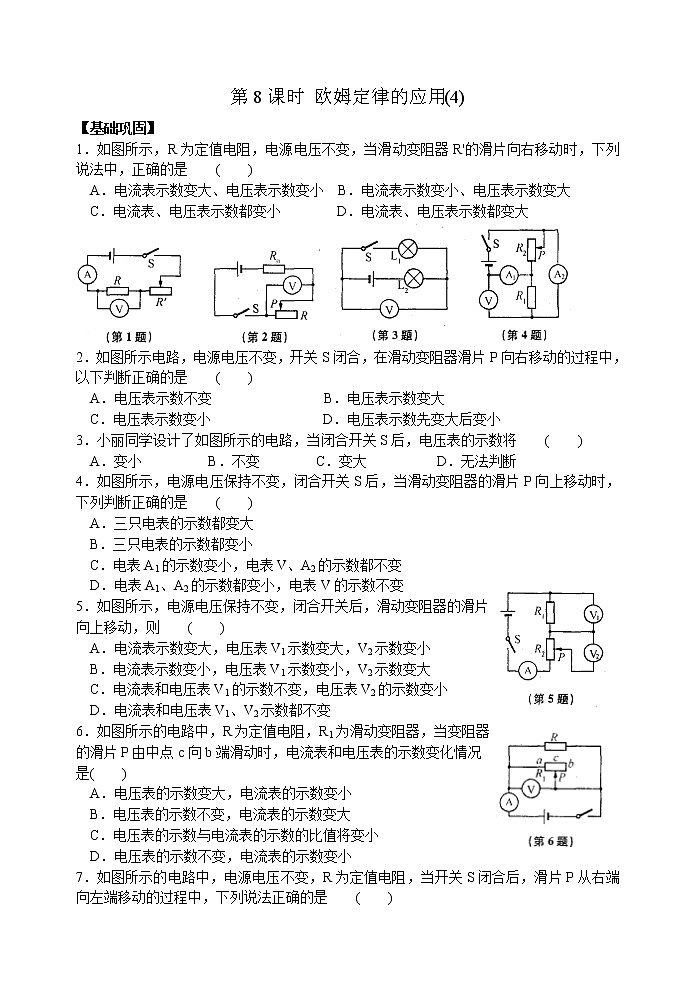

第8课时 欧姆定律的应用(4)

【基础巩固】

1．如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右移动时，下列说法中，正确的是    (    )

  A．电流表示数变大、电压表示数变小  B．电流表示数变小、电压表示数变大

  C．电流表、电压表示数都变小　　　  D．电流表、电压表示数都变大

2．如图所示电路，电源电压不变，开关S闭合，在滑动变阻器滑片P向右移动的过程中，以下判断正确的是    (    )

  A．电压表示数不变　　　　　　　  B．电压表示数变大

  C．电压表示数变小　　　　　　　  D．电压表示数先变大后变小

3．小丽同学设计了如图所示的电路，当闭合开关S后，电压表的示数将    (    )

  A．变小   　　　 B．不变　　　  C．变大    　　　D．无法判断

4．如图所示，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向上移动时，下列判断正确的是    (    )

  A．三只电表的示数都变大

  B．三只电表的示数都变小

  C．电表A1的示数变小，电表V、A2的示数都不变

  D．电表A1、A2的示数都变小，电表V的示数不变

5．如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片

向上移动，则    (    )

  A．电流表示数变大，电压表V1示数变大，V2示数变小

  B．电流表示数变小，电压表V1示数变小，V2示数变大

C．电流表和电压表V1的示数不变，电压表V2的示数变小

D．电流表和电压表V1、V2示数都不变

6．如图所示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器

的滑片P由中点c向b端滑动时，电流表和电压表的示数变化情况

是(    )

  A．电压表的示数变大，电流表的示数变小

  B．电压表的示数不变，电流表的示数变大

  C．电压表的示数与电流表的示数的比值将变小

  D．电压表的示数不变，电流表的示数变小

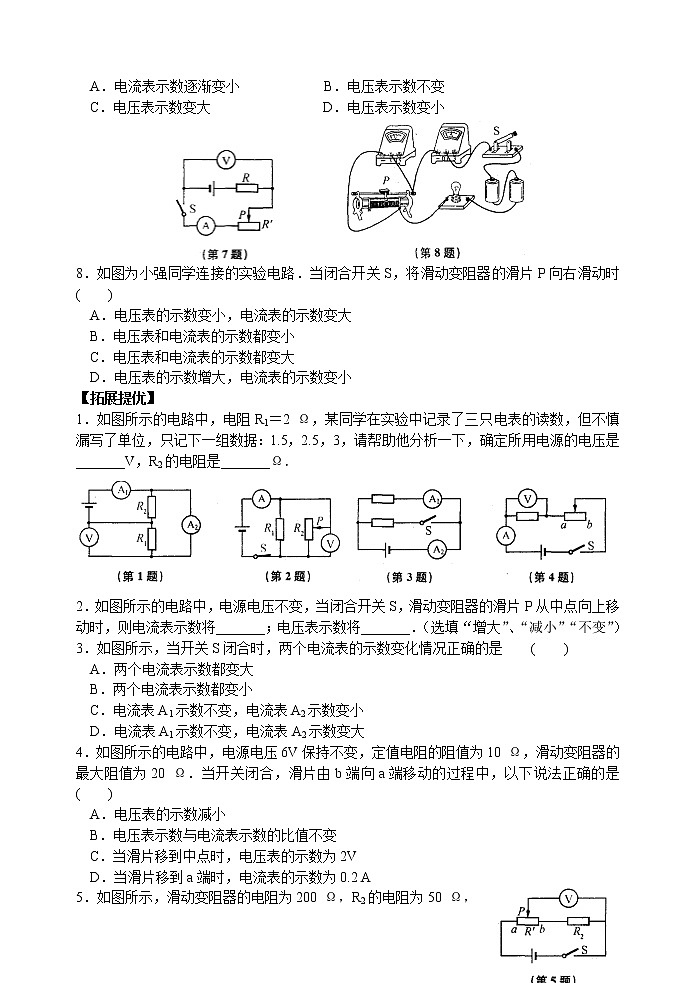

7．如图所示的电路中，电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是    (    )

  A．电流表示数逐渐变小　　　　　  B．电压表示数不变

  C．电压表示数变大　　　　　　　  D．电压表示数变小

8．如图为小强同学连接的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时(    )

A．电压表的示数变小，电流表的示数变大

B．电压表和电流表的示数都变小

C．电压表和电流表的示数都变大

D．电压表的示数增大，电流表的示数变小

【拓展提优】

1．如图所示的电路中，电阻R1＝2 Ω，某同学在实验中记录了三只电表的读数，但不慎漏写了单位，只记下一组数据：1.5，2.5，3，请帮助他分析一下，确定所用电源的电压是_______V，R2的电阻是_______Ω．

2．如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时，则电流表示数将_______；电压表示数将_______．（选填“增大”、“减小”“不变”）

3．如图所示，当开关S闭合时，两个电流表的示数变化情况正确的是    (    )

  A．两个电流表示数都变大

  B．两个电流表示数都变小

  C．电流表A1示数不变，电流表A2示数变小

  D．电流表A1示数不变，电流表A2示数变大

4．如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是    (    )

  A．电压表的示数减小

  B．电压表示数与电流表示数的比值不变

  C．当滑片移到中点时，电压表的示数为2V

  D．当滑片移到a端时，电流表的示数为0.2 A

5．如图所示，滑动变阻器的电阻为200 Ω，R2的电阻为50 Ω，

电源电压为10 V保持不变．当滑动变阻器的滑片从a滑到b时，

电压表的读数变化范围是    (    )

  A．2～0 V   　 B．10～0 V　　　

C．10～2 V  　  D．5～1 V

6．如图所示电路中，电源电压U＝4.5 V，且保持不变，定值电阻R1＝5 Ω，变阻器R2最大阻值为20 Ω，电流表量程为0～0.6 A，电压表量程为0～3 V．为保护电表，变阻器接入电路的阻值范围是    (    )

A．0～10 Ω 　   B．0～20 Ω　　C．5～20 Ω    D．2.5～10 Ω

7．在如图所示的电路中，当电键S闭合后，电压表有示数，调节可变电阻R的阻值，电压表的示数增大了△U．则    (    )

  A．可变电阻R被调到较小的阻值

  B．电阻R2两端的电压减小，减小量等于△U

  C．通过电阻R2的电流减小，减小量小于△U/R2

  D．通过电阻R2的电流减小，减小量等于△U/R1

8．在如图所示的电路中，电源电压保持不变．下列关于电路故障的判断，正确的是　（　　）

A．若R1断路，电流表示数变小，电压表示数为零

B．若R2断路，电流表示数变小，电压表示数变大

C．若R3断路，电流表示数为零，电压表示数变小

D．若R4短路，电流表示数变小，电压表示数变大

9．如图所示，电源电压不变．在滑动变阻器的滑片P移动的过程中，电压表的示数变化范围是0～5 V．电流表示数相应的变化范围是1.5～1.0A．求：

(1)R2的阻值．

(2)电池的电压．

参考答案

【基础巩固】

1．C  2．B  3．A  4．C  5．C  6．D  7．D  8．A

【拓展提优】

1．3  3  2．减小  不变  3．D  4．B  5．C  6．D  7．C  8．D

9．(1)5 Ω  (2)15 V
