物理九年级全册3 电流和电流表的使用精练

电流和电流表的使用

l. 运用类比的方法认识电流，知道电流单位和常用电器

正常工作时的电流值．

    2．知道电流表两个量程间的关系，会正确使用电流表．

    3．经历探究串、并联电路中电流关系的过程，理解串、并联电路的电流特点．

1．如图所示的电子计算器正常工作时流过的电流约为(    )

       A．0.15A      B．150A      C．150 mA        D．150 A

2．普通日光灯管正常工作时，流过的电流约为(    )

A．150 A      B．150 mA       C．1.50 A         D．15.0 A

    3．用电流表测量电流时，电流表应_________联接在待测量的电路里．如图所示电流表的示数表明，待测电路的电流为_________mA．

    4．电流表是用来测量电路中电流大小的仪器，如图所示，电流表与小灯泡_________联接入电路，流过小灯泡的电流与流过电流表的电流_________ (选填“相同”或“不相同”)．

    5．水流通过水轮机，使水轮机转动起来，水的机械能转移为水轮机的机械能．电流流过灯丝，使电灯亮起来，电能转化为(    )

       A．机械能                       B．动能

       C．光能                         D．重力势能

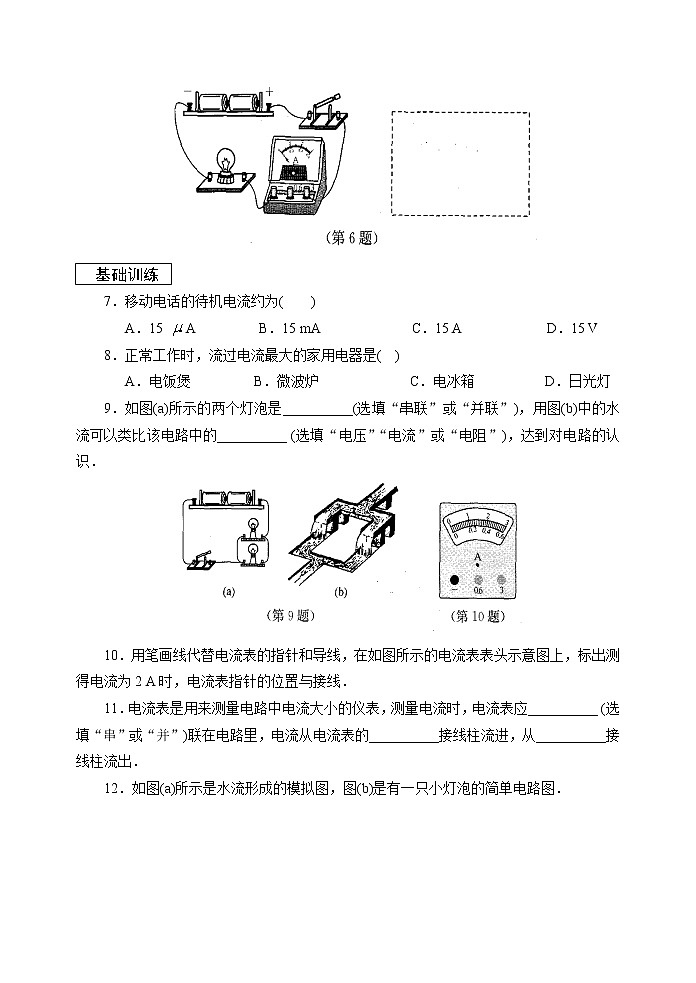

    6．正确选取电路元件符号，将如图所示实物电路的电路图画在虚线框内．

    7．移动电话的待机电流约为(    )

       A．15 A         B．15 mA             C．15 A            D．15 V

    8．正常工作时，流过电流最大的家用电器是(  )

       A．电饭煲         B．微波炉             C．电冰箱          D．日光灯

    9．如图(a)所示的两个灯泡是__________(选填“串联”或“并联”)，用图(b)中的水流可以类比该电路中的__________ (选填“电压”“电流”或“电阻”)，达到对电路的认识．

    10．用笔画线代替电流表的指针和导线，在如图所示的电流表表头示意图上，标出测得电流为2 A时，电流表指针的位置与接线．

    11．电流表是用来测量电路中电流大小的仪表，测量电流时，电流表应__________ (选填“串”或“并”)联在电路里，电流从电流表的__________接线柱流进，从__________接线柱流出．

    12．如图(a)所示是水流形成的模拟图，图(b)是有一只小灯泡的简单电路图．

    (1)图(a)中保证有持续水流流动的设备是__________，水流通过水轮机，水流的动能转化为__________．

    (2)图(b)中保证有持续电流流动的设备是__________，电流通过小灯泡，电能转化为内能和__________．

(3)比较(a)、(b)两图，对电流形成过程的认识是_____________________________________________________________________________________________________。

   13．小明用电流表测量两个小灯泡并联电路的电流，探究并联电路中的电流特性．

    实验步骤：a．依据如图所示的电路图连接实验电路．

    b．将电流表接人支路a，测量得到支路电流Ia．

    c. 将电流表接人支路b，测量得到支路电流Ib．

    d·将电流表接入干路c，测量得到干路电流Ic，测量数据填人下表中．

    e·改变接人干电池数量，再次测量a、b、c三处的电流，测量数据填人下表中．

    (1)连接电路时开关应处于__________状态，选用电流表量程时，应先试用__________ (选择“大”或“小”)量程。

    (2)分析小明的实验数据可知，并联电路中的电流特性是____________________ (用语言表述)，用字母表示为__________．

    (3)根据实验l、2的结论，推测实验3中电流表测得Ib的数据填人表中．

(4)实验数据显示，第3次实验时，电流表的接人与前2次所用的__________不同．

14．夜幕降临，城镇道路两侧的树上和商店门前，彩灯五光十色，霓虹灯闪跃跳动，扮靓着整个  城市，如图(a)所示．

    (1)一串彩灯中的一个损坏后，整串彩灯同时熄灭，说明彩灯是__________联的，通过每只灯的电流是__________ (选填“相等”“不相等”)的．

    (2)将如图(b)所示的小彩'灯串联，一个彩灯熄灭后，其余依然明亮，取走一只，整串灯会熄灭．原因是：小彩灯正常发光时，电流从__________通过，灯丝断裂时，电流能从__________中通过(选填“灯丝”或“金属丝”)．

    15·如图甲所示的实验电路图．根据已知数据估算，闭合开关后，通过灯泡L1的电流约为0.5 A，通过灯泡L2的电流为0.4 A试按照电路图，用笔画线代替导线连接图乙的实物电路．
