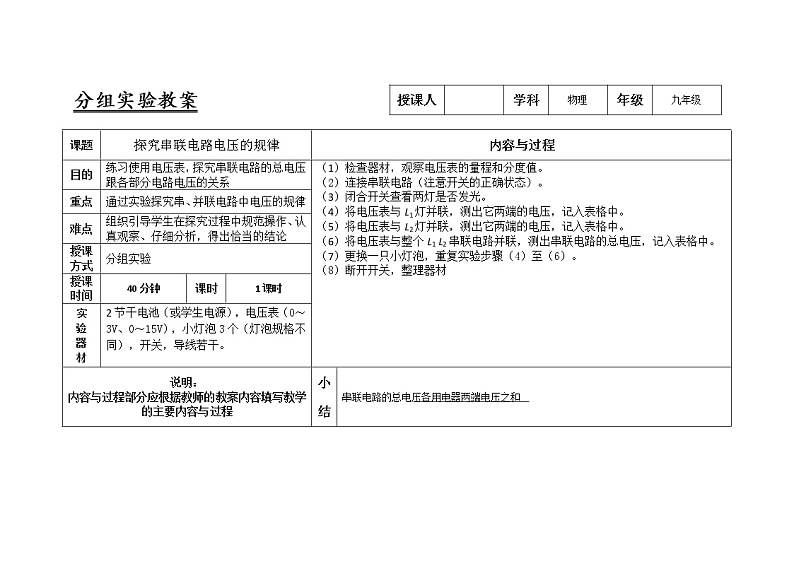

初中物理人教版九年级全册第2节 串、并联电路电压的规律教学设计

课题

探究串联电路电压的规律

内容与过程

目的

练习使用电压表，探究串联电路的总电压跟各部分电路电压的关系

（1）检查器材，观察电压表的量程和分度值。

（2）连接串联电路（注意开关的正确状态）。

（3）闭合开关查看两灯是否发光。

（4）将电压表与L1灯并联，测出它两端的电压，记入表格中。

（5）将电压表与L2灯并联，测出它两端的电压，记入表格中。

（6）将电压表与整个L1 L2串联电路并联，测出串联电路的总电压，记入表格中。

（7）更换一只小灯泡，重复实验步骤（4）至（6）。

（8）断开开关，整理器材

重点

通过实验探究串、并联电路中电压的规律

难点

组织引导学生在探究过程中规范操作、认真观察、仔细分析，得出恰当的结论

授课

方式

分组实验

授课

时间

40分钟

课时

1课时

实

验

器

材

2节干电池（或学生电源），电压表（0～3V、0～15V），小灯泡3个（灯泡规格不同），开关，导线若干。

说明：

内容与过程部分应根据教师的教案内容填写教学的主要内容与过程

小结

串联电路的总电压各用电器两端电压之和
