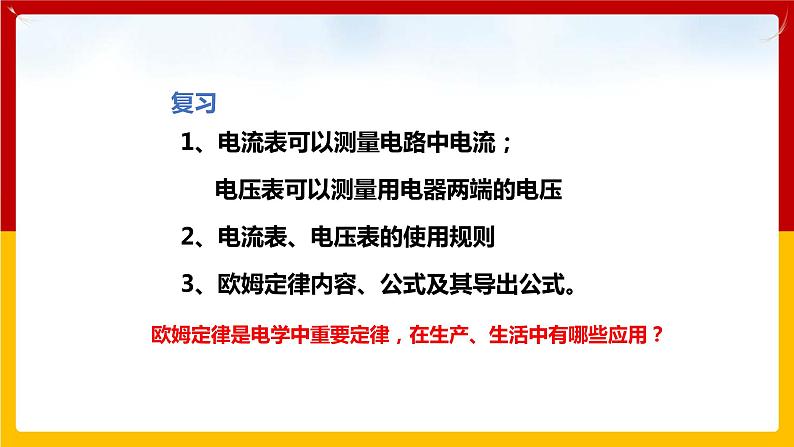

1、电流表可以测量电路中电流； 电压表可以测量用电器两端的电压2、电流表、电压表的使用规则3、欧姆定律内容、公式及其导出公式。
欧姆定律是电学中重要定律，在生产、生活中有哪些应用？

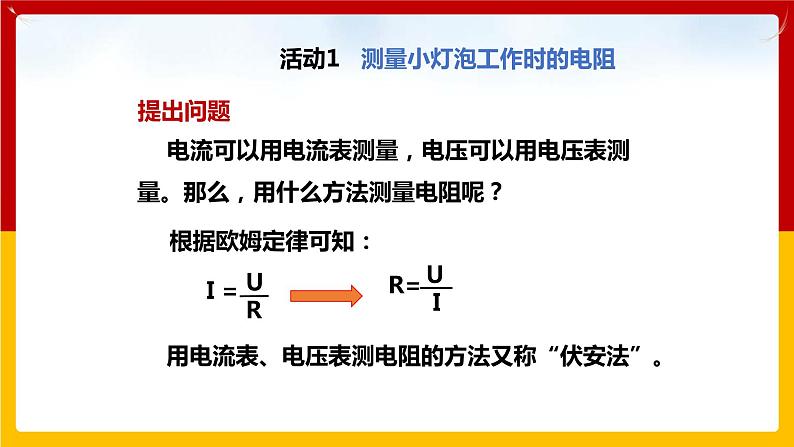

测量小灯泡工作时的电阻
电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？
用电流表、电压表测电阻的方法又称“伏安法”。

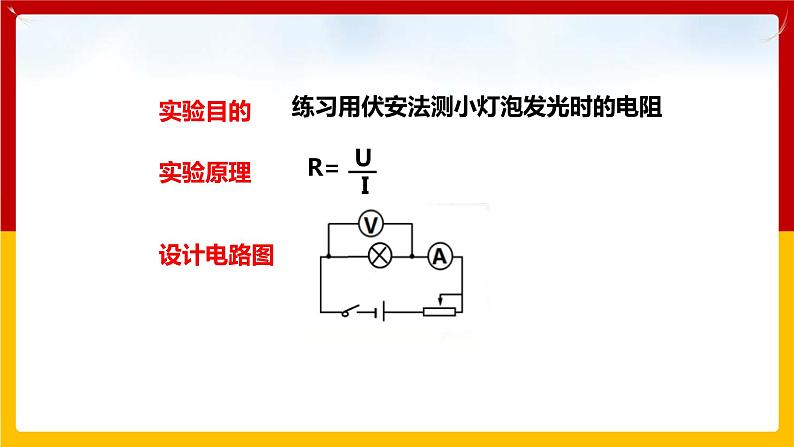

练习用伏安法测小灯泡发光时的电阻
1.连接电路时开关应断开； 2.闭合开关前，滑动变阻器的滑片应移到阻值最大的位置。

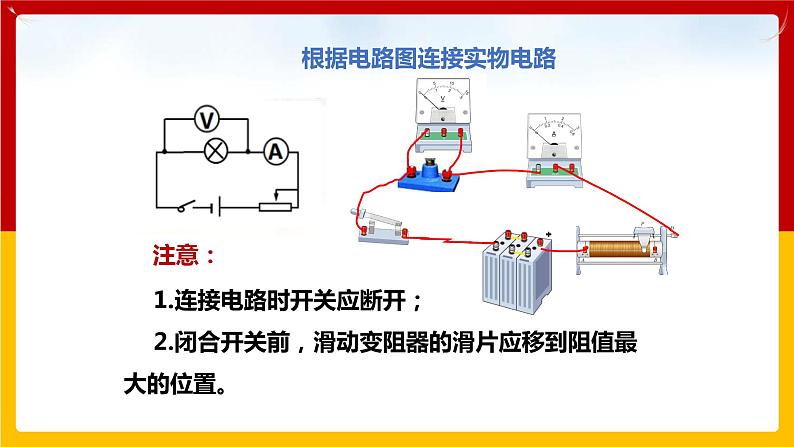

根据电路图连接实物电路

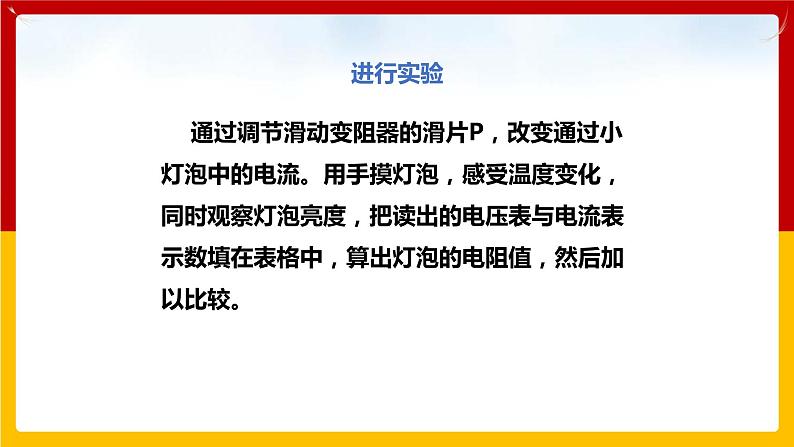

通过调节滑动变阻器的滑片P，改变通过小灯泡中的电流。用手摸灯泡，感受温度变化，同时观察灯泡亮度，把读出的电压表与电流表示数填在表格中，算出灯泡的电阻值，然后加以比较。
灯丝电阻随着灯泡两端电压的变化而变化。
请你分析不同发光情况下的灯泡电阻值，并回答下列问题。 （1）小灯泡有不亮逐渐变为正常发光，灯泡灯丝的温度是否在变化？灯丝温度逐渐升高。（2）小灯泡灯丝的电阻跟灯丝的温度高低有什么关系？灯丝的电阻随温度的升高而增大。
（3）有同学将记录表中四次测量的电阻的平均值作为小灯泡的电阻，你认为这样做正确吗？为什么？
不正确。由于电流的热效应，通过灯丝的电流越大，灯丝的温度越高，灯丝的电阻越大，故测得的小灯泡灯丝电阻不能取平均值。
练习用伏安法测定值电阻的电阻
调节滑动变阻器的滑片P，三次改变待测电阻的电流和两端的电压值，把实验数据填在表格中，算出电阻的平均值。
2、为什么测量定值电阻的阻值实验要设平均值一栏，而测量小灯泡电阻不设平均值一栏呢？ 测量定值电阻的阻值多次测量求平均值是为了减小误差；而小灯泡电阻随着温度升高而变大，求平均值没有意义。
1、滑动变阻器在电路中的作用是什么？保护电路调节电阻两端电压及通过电阻的电流
在测量小灯泡电阻的实验中，小明设计了图所示的三个电路图，正确的是（　　）A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙
１、假如用长1m，截面积1mm2的铜质导线（电阻为0.017Ω)将220V电源的两极直接连接起来,通过导线的电流多大?如果写字台灯的工作电流为0.2A,那么通过导线的电流相当于多少盏写字台灯在同时工作?
讨论一下,如果这样连接会有什么危害?
（2）N=12941.18A／0.2A≈64706(盏)
强大的电流可能会烧坏线路、用电器、电能表，甚至引起火灾。
2、某同学将电流表(其电阻为0.1Ω、量程0~3A）并联在一电器两端，电器两端的电压为3v。算一算通过电流表的电流有多大？这会造成什么危害？
并联电路各支路两端的电压都相等，U=UL=3V由欧姆定律得:
30A的电流远远超出电流表量程，故会烧坏电流表。
