人教版九年级全册第十九章 生活用电综合与测试课后作业题

人教版2021-2022学年九年级全一册物理第十九章《生活用电》单元复习

能力提升训练题

一、单选题

1．现代生活离不开电，安全用电至关重要。下列说法正确的是（　　）

A．使用试电笔时不能接触笔尾金属体   B．空气开关“跳闸”，一定是电路短路引起的

C．电能表是测量电功率的仪表         D．洗衣机、电冰箱等用电器使用三孔插座是为了让金属外壳接地

2．关于家庭电路和安全用电，下列说法中正确的是（　　）

A．在家庭电路中，同时工作的用电器越多，总电阻越大

B．若空气开关“跳闸”，一定是使用了大功率用电器

C．如果家庭电路中不安装保险丝，当发生短路时会因为通过用电器的电流过大而烧毁用电器

D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热，是因为导线的电阻比电炉丝电阻小很多

3．关于家庭电路和安全用电的说法中，正确的是（　　）

A．家庭电路中的空气开关，可以安装在任意位置

B．家庭电路中同时工作的用电器的多少，完全由用户自己决定

C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则

D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全

4．下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（　　）

A．                       B．

C．                       D．

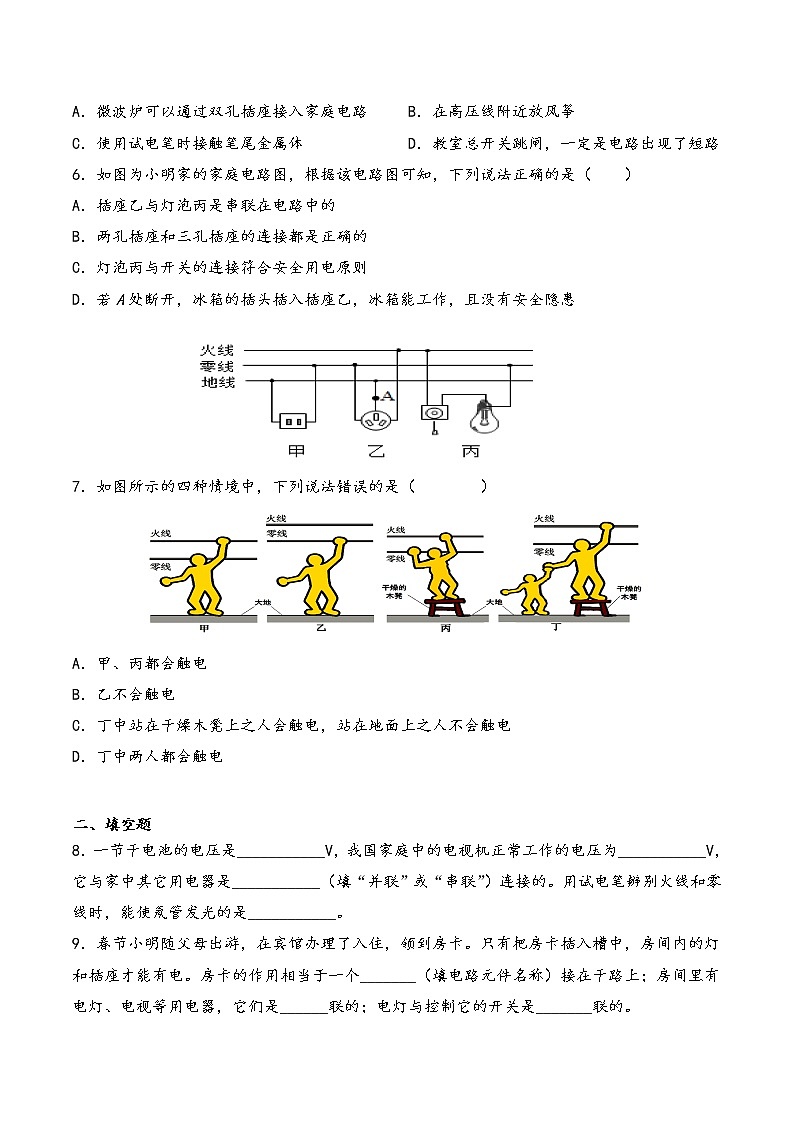

5．下列有关安全用电的说法正确的是（　　）

A．微波炉可以通过双孔插座接入家庭电路     B．在高压线附近放风筝

C．使用试电笔时接触笔尾金属体             D．教室总开关跳闸，一定是电路出现了短路

6．如图为小明家的家庭电路图，根据该电路图可知，下列说法正确的是（　　）

A．插座乙与灯泡丙是串联在电路中的

B．两孔插座和三孔插座的连接都是正确的

C．灯泡丙与开关的连接符合安全用电原则

D．若A处断开，冰箱的插头插入插座乙，冰箱能工作，且没有安全隐患

7．如图所示的四种情境中，下列说法错误的是（　　    ）

A．甲、丙都会触电

B．乙不会触电

C．丁中站在干燥木凳上之人会触电，站在地面上之人不会触电

D．丁中两人都会触电

二、填空题

8．一节干电池的电压是___________V，我国家庭中的电视机正常工作的电压为___________V，它与家中其它用电器是___________（填“并联”或“串联”）连接的。用试电笔辨别火线和零线时，能使氖管发光的是___________。

9．春节小明随父母出游，在宾馆办理了入住，领到房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个_______（填电路元件名称）接在干路上；房间里有电灯、电视等用电器，它们是______联的；电灯与控制它的开关是_______联的。

10．一般情况下，人体的安全电压不高于_____V，家庭电路中“超负荷”是电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较_____，其工作原理是利用电流的________效应．

11．电工师傅常用一只标有“220 V  40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：

(1)如果要检查L1所在支路，则要同时闭合的开关是_________；

(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；

(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。

三、作图题

12．连接家庭电路中的灯泡和插座。

13．如图甲所示，为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为内部接线示意图，请你将图乙中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。

四、计算题

14．不同粗细的保险丝允许通过的电流是不同的．一座教学楼的总保险盒中的保险丝允许通过的电流是，楼里共有20间教室，每间教室装了的电灯6盏，在全部电灯都亮时，能不能再接上一个的电炉？

15．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1=21欧，R2=18欧。S打开时，通过R1的电流为2.4A。问：当S闭合时，

(1)流过A保险丝的电流为多少安？

(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？
