初中物理人教版九年级全册第十九章 生活用电综合与测试练习

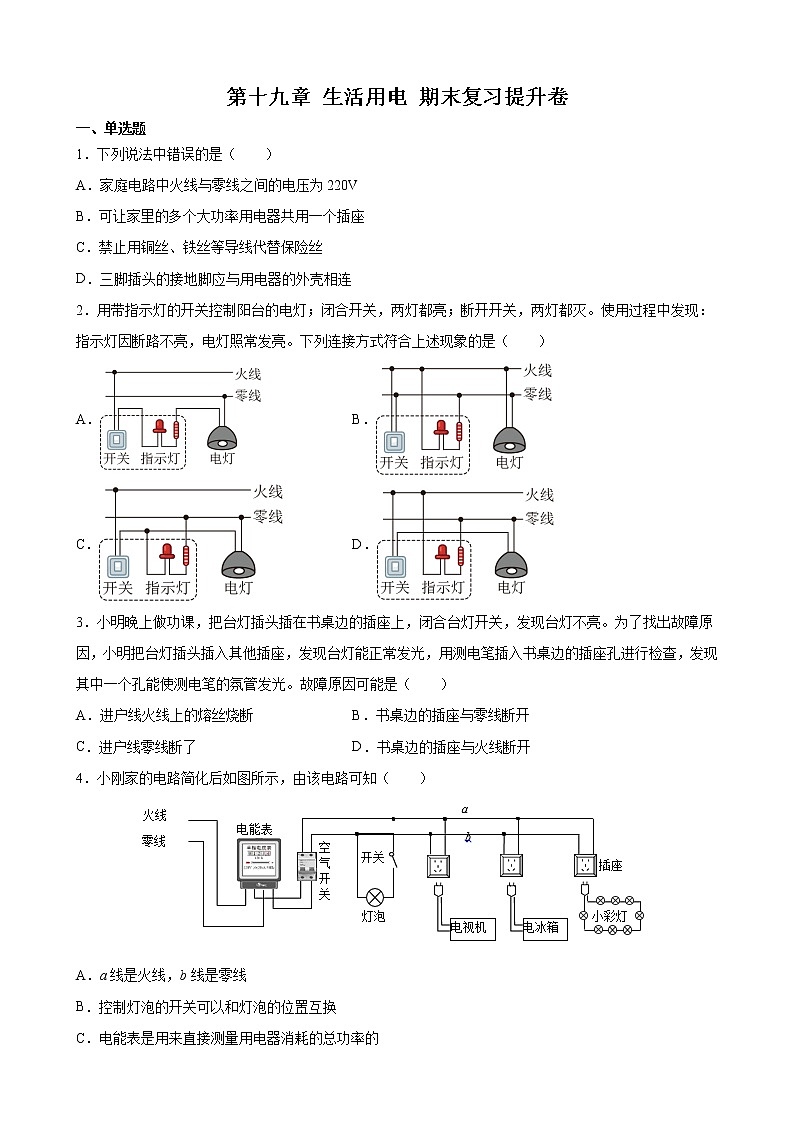

第十九章 生活用电 期末复习提升卷

一、单选题

1．下列说法中错误的是（　　）

A．家庭电路中火线与零线之间的电压为220V

B．可让家里的多个大功率用电器共用一个插座

C．禁止用铜丝、铁丝等导线代替保险丝

D．三脚插头的接地脚应与用电器的外壳相连

2．用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（　　）

A． B．

C． D．

3．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氛管发光。故障原因可能是（　　）

A．进户线火线上的熔丝烧断 B．书桌边的插座与零线断开

C．进户线零线断了 D．书桌边的插座与火线断开

4．小刚家的电路简化后如图所示，由该电路可知（　　）

A．a线是火线，b线是零线

B．控制灯泡的开关可以和灯泡的位置互换

C．电能表是用来直接测量用电器消耗的总功率的

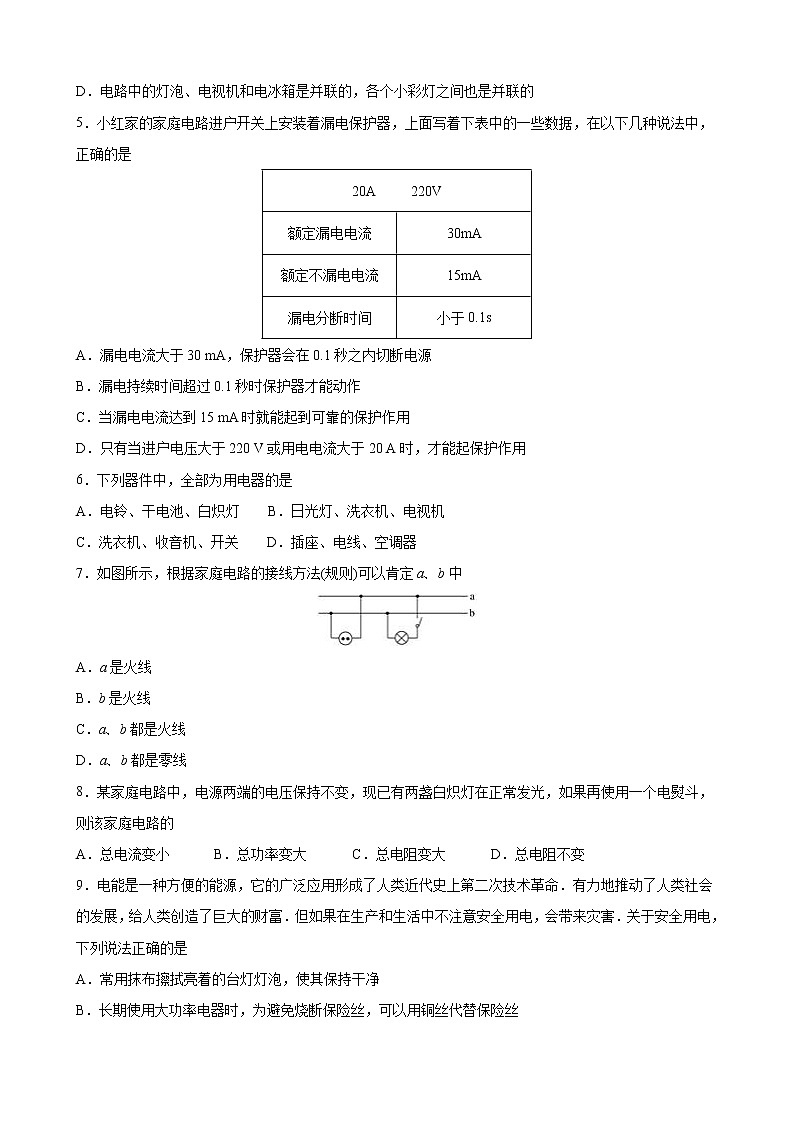

D．电路中的灯泡、电视机和电冰箱是并联的，各个小彩灯之间也是并联的

5．小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是

A．漏电电流大于30 mA，保护器会在0.1秒之内切断电源

B．漏电持续时间超过0.1秒时保护器才能动作

C．当漏电电流达到15 mA时就能起到可靠的保护作用

D．只有当进户电压大于220 V或用电电流大于20 A时，才能起保护作用

6．下列器件中，全部为用电器的是

A．电铃、干电池、白炽灯    B．日光灯、洗衣机、电视机

C．洗衣机、收音机、开关    D．插座、电线、空调器

7．如图所示，根据家庭电路的接线方法(规则)可以肯定a、b中

A．a是火线

B．b是火线

C．a、b都是火线

D．a、b都是零线

8．某家庭电路中，电源两端的电压保持不变，现已有两盏白炽灯在正常发光，如果再使用一个电熨斗，则该家庭电路的

A．总电流变小 B．总功率变大 C．总电阻变大 D．总电阻不变

9．电能是一种方便的能源，它的广泛应用形成了人类近代史上第二次技术革命．有力地推动了人类社会的发展，给人类创造了巨大的财富．但如果在生产和生活中不注意安全用电，会带来灾害．关于安全用电，下列说法正确的是

A．常用抹布擦拭亮着的台灯灯泡，使其保持干净

B．长期使用大功率电器时，为避免烧断保险丝，可以用铜丝代替保险丝

C．用试电笔辨别火线和零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体

D．使用有金属外壳的家用电器时，应将其外壳接在零线上

10．在如图所示的电路中，安装两盏白炽电灯和两个插座，其中安装错的元件是

A．插座a

B．插座b

C．电灯L2和开关S2

D．电灯L1和开关S1

11．小明家的电饭锅，在使用时闻到橡胶的焦糊味，他立即关闭开关，拔下电源插头，用手摸其电源线发现很热，而其它用电器仍正常工作．请你用所学的物理知识帮小明分析一下，发生这一现象的原因是

A．电压太高 B．导线太细 C．导线太粗 D．导线太短

12．关于家庭电路与安全用电，下列说法正确的是（ ）

A．家庭电路中，开关接在零线或火线上都可以

B．家用电器使用三线插头是为了防止触电事故

C．使用试电笔时，手指不能碰到金属帽，以免触电

D．人的双脚站在绝缘体上时，一只手接触火线另一只手同时接触零线不会发生触电事故

二、填空题

13．如图所示，闭合开关后家里的空气开关“跳闸”了，分析原因可能是___________引起的；此时正确使用试电笔金属笔尖接触处导线，试电笔氖管___________（选填“发光”或“不发光”）。

14．电路不能正常工作，电路一定发生了故障。下面是在一本用电常识书中列出的白炽灯的常见故障与检修方法，其中“灯泡不亮”的故障现象、可能原因、检修方法如下表所示。请在空格处一栏中完成两空。

15．如图所示，正确使用测电笔的方法是图___________。测电笔的笔尖金属体接触___________线时氖管会发光。为了防止电路中电流过大引起导线过热，电路中要安装___________。

16．如图是安装了漏电保护器的家庭电路。当图中三只用电器正常工作时，IA______（>/=/<）IB，IA______（>/=/<）IC，当家电维修人员在图中C处不慎触电时，IA______（>/=/<）IB，漏电保护器会迅速切断电路，起到保护电路的作用。

17．如图1所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手用金属棒按触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则四人中，______会触电。若图1中，乙和丙均是如图2握试电笔与导线接触，则二人中，______的试电笔氖管能发光。

三、作图题

18．如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

19．请将如图所示原件，连接成符合安全用电要求的家庭电路。

20．如图所示，楼梯有一电灯受控于两个开关，光线较暗且有声响时灯才亮。其中“光控开关”在光线较暗时自动闭合“声控开关”在有声响时自动闭合，请用笔画线代替导线把元件连在电路中。

四、综合题

21．如图是家庭生活用电的几个场景。

（1）（图甲）将试电笔笔尖与火线（220V）接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过_________A；

（2）人体电阻约为104Ω，当人的两手分别接触一节干电池（1.5V）两极时，流经人体的电流约为________A，人体没有危险；

（3）（图丁）在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1>I2，当“漏电保护器”检测到“两线”电流不等时会自动_____线路。

22．阅读短文，回答问题：

漏电保护器

根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。

(1)如果发生漏电，电流I1和I2大小______（相等/不等）；

(2)关于漏电保护器，下列说法正确的是______；

A．正常情况下家庭电路中火线中的电流大于零线中的电流

B．漏电保护器跳闸后按下试验按钮即可恢复供电

C．当电路发生短路时，漏电保护器会自动切断电路

D．站在绝缘凳子的人单手触摸火线，漏电保护器不会切断电路

(3)由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器______（会/不会）断开；

(4)站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2500Ω，人与地面、电线等的接触电阻为3000Ω。电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______（能/不能）及时断开电路；

(5)漏电保护器的试验电路由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是______（图中虚线框表示漏电保护器）。

A． B．C．D．

参考答案

1．B

【解析】A．家庭电路中火线与零线之间的电压为220V，故A正确，不符合题意；

B．由焦耳定律可知，让家里的多个大功率用电器共用一个插座上可能导致插座中电流过大，故B错误，符合题意；

C．为了安全，绝对禁止用铜丝、铁丝等导线代替保险丝，故C正确，不符合题意；

D．从安全用电的角度分析，三脚插头的接地脚应与用电器的外壳相连，故D正确，不符合题意。

故选B。

2．C

【解析】A．指示灯因断路不亮，电灯照常发亮，说明指示灯和电灯是独立工作的，指示灯和电灯是并联的，故A不符合题意；

B．若开关闭合，火线与零线不经用电器直接连接，将出现短路，故B不符合题意；

C．开关可以控制指示灯，也可以控制电灯，当指示灯坏了时，灯泡仍然可以独立工作，还满足闭合开关，两灯都亮，断开开关，两灯都灭，故C符合题意；

D．开关只能控制电灯，不能控制指示灯，不满足闭合开关，两灯都亮，断开开关，两灯都灭，故D不符合题意。

故选C。

3．B

【解析】A．进户线火线上的熔丝烧断，台灯不会发光，故A错误；

B．书桌边的插座其中一个孔接火线，能使氖管发光，若零线断开，使得灯不能发光，故B正确；

C．进户线零线断，台灯不会发光，故C错误；

D．书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错误。

故选B。

4．A

【解析】A．家庭电路两根进户线分别是零线和火线；用电器的开关应该接在火线上，由图知道，开关相连的那根线是火线，即上面线是火线，下面线是零线，故A正确；

B．开关控制灯泡的正确连接方法：火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，所以，控制灯泡的开关可以和灯泡的位置不能互换，故B错误；

C．电能表是测量电路中消耗电能的仪器，不是测量电功率的，故C错误；

D．家庭电路中各个用电器是互不影响的，所以，灯泡和电视机是并联，由图知道，各个小彩灯首尾相连接在火线和零线间，是串联，故D错误。

故选A。

5．A

【分析】

根据题中漏电保护器”可知，本题考查漏电保护器相关知识，根据漏电保护器的使用方法，由漏电保护器的铭牌可知，漏电保护器的额定电压是220V，最大电流是20A．额定漏电动作电流30mA表示：当漏电电流值达到30mA时，保护器即动作断开电源．漏电分断时间小于0.1s．额定漏电不动作电流15mA表示：在漏电电流值达到15mA以下时，保护器不应动作，否则因灵敏度太高容易误动作，影响用电设备的正常运行．漏电分断时间＜0.1s表示：

从漏电电流值达到30mA起，到主触头分离止的时间不超过0.1s．进行分析推断．

【解析】由漏电保护器的铭牌可知，当漏电电流值达到30mA时，保护器即动作断开电源．从漏电电流值达到30mA起，到主触头分离止的时间不超过0.1s.故A正确.BCD错误．

故选A.

6．B

【解析】

【分析】

根据电路中各元件的作用，电源是提供电能的装置；用电器是消耗电能的装备；开关控制电路，导线是电流的通道，起连接作用。

【解析】A. 干电池是电源不是用电器，故A错误；

B. 日光灯、洗衣机、电视机都是消耗电能的装置，都是用电器，故B正确。

C. 开关控制电路的通断，不是用电器，故C错误。

D. 电源插座、电线不是用电器，故D错误；

故选：B。

7．A

【解析】

【分析】

家庭电路中两孔插座的接法是：左孔接零线，右孔接火线；开关应接在火线和用电器之间，据此即可解答。

【解析】在家庭电路中，开关应接在火线和用电器之间，而两孔插座的左孔应接零线，右孔应接火线，由此知道图示的电路中，a是火线，b是零线，只有A正确，故选A。

8．B

【分析】

家庭电路中，用电器都是并联接入电路的，电阻并联的越多，电阻越小；干路电流等于各支路电流之和；总功率等于各用电器功率之和，据此解答．

【解析】A．并联电路的支路互不影响，干路电流等于知支路电流之和，所以并联的用电器越多，总电流会变大，故A错误；

B．根据知，电压不变，电流越大时，总功率越大，故B正确；

CD．家庭电路中，如果再使用一个电熨斗，由电阻并联的特点知，并联的电阻越多，电阻越小，故CD错误；

故选B．

9．C

【分析】

（1）水是导体，潮湿的手接触用电器，容易发生触电事故；

（2）保险丝采用电阻率大熔点低的铅锑合金制成，在电流过大时能自动切断电源；

（3）使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故；

（4）大功率或带有金属外壳的用电器，必须使用三脚插头，其中较长的脚与该用电器的外壳相连，以防外壳带电，危及人身安全．

【解析】A. 水是导体，用抹布擦拭亮着的台灯灯泡，容易发生触电事故，故A错误；

B. 保险丝采用电阻率大熔点低的铅锑合金制成，在电流过大时能自动切断电源．铜的熔点高，在电流过大时不能自动切断电源，起不到保险的作用，故B错误；

C. 使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故C正确；

D. 大功率或带有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故D错误．

故选C.

10．A

【分析】

根据家庭电路的连接常识可知，插座应并联在干路中，开关应接在电灯和火线之间，据此判断．

【解析】在家庭电路中，插座的使用应不影响其它用电器的使用，而图中插座a是串联、是错误的，b是正确的；开关接在电灯和火线之间，是正确的．

故选A.

11．B

【分析】

电流通过导体产生的热量跟电流、电阻大小和通电时间均有关，电饭锅跟导线串联在一起，因此通电时间和电流大小相等时，插头处电源线发现很热，说明此处电阻大．电阻的大小又与导线的长度和粗细有关，导线越长、越细电阻越大．

【解析】A、家庭电路中各用电器之间属于并联，其它用电器仍正常工作，说明电路电压正常，所以选项A不正确．

B、电饭锅跟导线串联，通过它们的电流大小和通电时间相等，导线烧焦说明导线的电阻过大（导线过细），由知，产生的热量多，所以选项B正确．

C、电饭锅跟导线串联，通过它们的电流大小和通电时间相等，如果导线太粗，导线的电阻将会很小，产热将会很少，不会烧焦，所以选项C不正确．

D、电饭锅跟导线串联，通过它们的电流大小和通电时间相等，如果导线短，导线的电阻将会很小，产热将会很少，不会烧焦，所以选项D不正确．

故选B．

12．B

【解析】A．为了用电安全，开关应接在火线上，故A错；

B．家用电器一般都有金属外壳，在使用时外壳应接地，故B正确；

C．使用试电笔时，手指要接触金属帽，否则氖管不发光，故C错；

D．一只手接触火线另一只手同时接触零线时，两手之间有较大的电压，所以会触电，故D错．

13．短路    不发光

【解析】[1]由于灯泡两端用导线接通，灯泡被短路，闭合开关后，电路中的电流过大，家里的空气开关“跳闸”了，分析原因可能是短路引起的。

[2]正确使用试电笔金属笔尖接触处导线，由于电路短路，试电笔的电阻很大，电流不经过试电笔，氖管不发光。

14．灯泡的灯丝断了    检修加固

【解析】[1]灯泡灯丝断了，即使能接上，也用不了多长时间，所以还是买一个新的灯泡换上；

[2]灯泡、开关处接线松动，需要加固维修。

15．甲    火    熔断器

【解析】[1]正确使用测电笔：手接触笔尾金属体，笔尖接触导线。由图知道，甲图的使用方法是正确的；乙图的使用方法是错误的，因为手指没有接触笔尾金属体。

[2]用测电笔来鉴别火线与零线，使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光。

[3]保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。

16．=    >    >

【解析】[1][2][3]判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；因此当图中三只用电器正常工作时，AB在干路中，C在支路中，由并联电路电流的规律可知

IA=IB

IA＞IC

当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，即

IA＞IB

因此漏电保护器会切断电路。

17．丙丁    丙

【解析】[1][2]甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，因此零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电，所以，试电笔接触丙时，氖管会发光。

18．

【解析】三孔插座的接法是：左孔接零线，右孔接火线，中间孔接地线。

灯泡的接法是：电流从火线流经拉线开关，然后从灯泡底部金属触点流进灯丝，最后流回零线。总之开关要接在灯泡和火线之间，如图所示：

19．

【解析】家庭电路中，三孔插座的接线方式为左边接零线，右边接火线，上面插口接地线，如有保险丝，保险丝须与火线相连接起到保护用电器的作用；灯泡和开关接入电路时，须首先将开关与火线连接，且图中为螺口灯泡，因此灯泡顶点处连火线，螺旋壳部位连零线，连接方式如图所示。

20．

【解析】由分析知：“光控开关”在光线较暗时闭合，“声控开关”在有声响时闭合，光线较暗且有声响时灯才亮，则灯泡与两个开关串联，且为了保证安全，开关应接在火线上；如图所示：

21．2.2×10-4    1.5×10-4    切断

【解析】（1）[1]其它电阻相对笔内电阻忽略不计，则最大电流为

（2）[2]设人体电阻约为104Ω，当人的两手分别接触一节干电池（1.5V）两极时，流经人体的电流约为

（3）[3]（图丁）在正常情况下电流经“火线→电灯→零线”处处相等，若某人不小心触碰到火线裸露处，导致I1>I2，当“漏电保护器”检测到“两线”电流不等时会迅速自动切断线路，对人身起到保护作用。

22．不等    D    会    能    B

【解析】(1)[1]由题意可知，如果电路中某处发生漏电，电流I1和I2大小不相等。

(2)[2]A．正常情况下家庭电路中火线中的电流等于零线中的电流，A错误；

B．漏电保护器跳闸后按下试验按钮，保护器还是处于跳闸状态，不可恢复供电，B错误；

C．当电路发生短路时，没有电流从墙体、人体、接地线或其他路径流向地面，漏电保护器不会自动切断电路，C错误；

D．站在绝缘凳子的人单手触摸火线，没有电流从人体流向地面，因为凳子不容易导电，那么漏电保护器不会自动切断电路，D正确。

故选D。

(3)[3]如果误将连接零线和地线的孔接反，那么左孔是地线，中间孔是零线，此时如果将洗衣机的三脚插头插入该插座，那么电流从火线孔流入，地线孔流出，有电流流向地面，漏电保护器会断开。

(4)[4]由题意可知，家庭电路电压是220V，人体接触火线后，该人体的电阻，人与地面、电线等的接触电阻大小是

流经人体的电流大小是

该漏电保护器动作电流是30mA，流经人体的电流大于这个值，那么该漏电保护器能及时断开电路。

(5)[5]A．从图中可以看到，闭合开关时，虚线框内火线电流大小还是等于零线电流大小，所以闭合试验开关S不能模拟漏电情形，A项不合题意；

B．闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流，可以模拟漏电情形，选项B符合题意；

C．闭合开关时，虚线框内火线电流大小还是等于零线电流大小，所以闭合试验开关S不能模拟漏电情形，C项不合题意；

D．闭合开关时，虚线框内火线电流大小还是等于零线电流大小，所以闭合试验开关S不能模拟漏电情形，D项不合题意。

故选B。
