初中物理人教版九年级全册第十九章 生活用电综合与测试课时训练

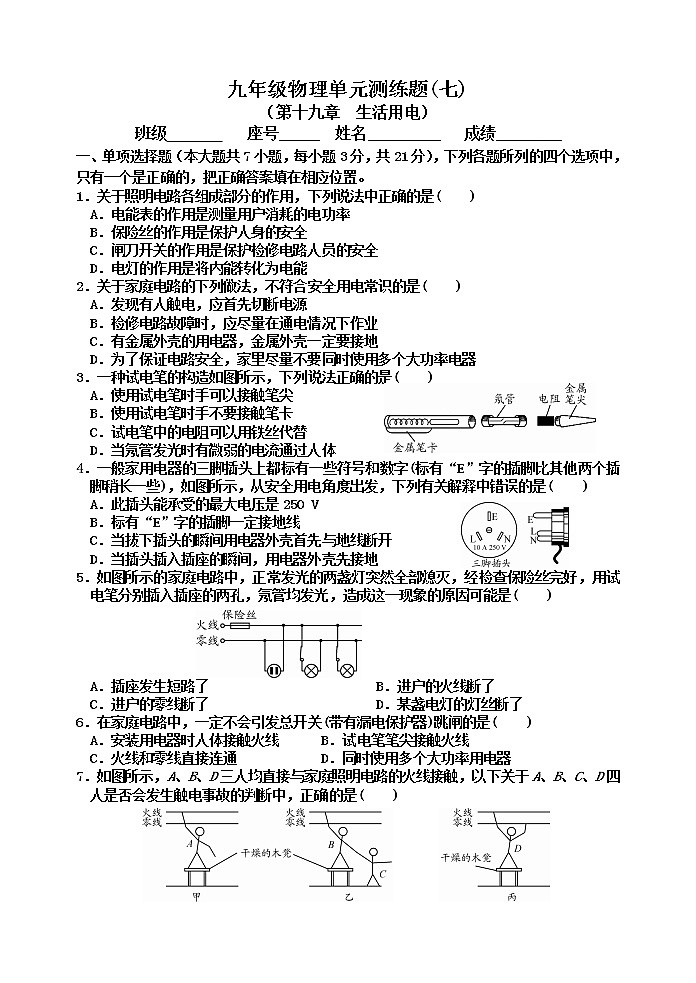

九年级物理单元测练题(七)

（第十九章  生活用电）

班级          座号_____  姓名_________   成绩________

一、单项选择题（本大题共7小题，每小题3分，共21分），下列各题所列的四个选项中，

只有一个是正确的，把正确答案填在相应位置。

1．关于照明电路各组成部分的作用，下列说法中正确的是(　　)

A．电能表的作用是测量用户消耗的电功率

B．保险丝的作用是保护人身的安全

C．闸刀开关的作用是保护检修电路人员的安全

D．电灯的作用是将内能转化为电能

2．关于家庭电路的下列做法，不符合安全用电常识的是(　　)

A．发现有人触电，应首先切断电源

B．检修电路故障时，应尽量在通电情况下作业

C．有金属外壳的用电器，金属外壳一定要接地

D．为了保证电路安全，家里尽量不要同时使用多个大功率电器

3．一种试电笔的构造如图所示，下列说法正确的是(　　)

A．使用试电笔时手可以接触笔尖

B．使用试电笔时手不要接触笔卡

C．试电笔中的电阻可以用铁丝代替

D．当氖管发光时有微弱的电流通过人体

4．一般家用电器的三脚插头上都标有一些符号和数字(标有“E”字的插脚比其他两个插脚稍长一些)，如图所示，从安全用电角度出发，下列有关解释中错误的是(　　)

A．此插头能承受的最大电压是250 V

B．标有“E”字的插脚一定接地线

C．当拔下插头的瞬间用电器外壳首先与地线断开

D．当插头插入插座的瞬间，用电器外壳先接地

5．如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是(　　)

A．插座发生短路了 B．进户的火线断了

C．进户的零线断了 D．某盏电灯的灯丝断了

6．在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是(　　)

A．安装用电器时人体接触火线      B．试电笔笔尖接触火线

C．火线和零线直接连通            D．同时使用多个大功率用电器

7．如图所示，A、B、D三人均直接与家庭照明电路的火线接触，以下关于A、B、C、D四人是否会发生触电事故的判断中，正确的是(　　)

A．A、B、C、D四人都直接或间接跟火线连通，所以都会发生触电事故

B．A、B、D三人因站在干燥的木凳上，所以不会发生触电事故

C．A、B二人只接触火线，不会发生触电事故

D．B、C、D三人因构成电流的通路，所以都会发生触电事故

二、填空题（每空1分，共21分）

8．某娱乐场所发生火灾，死伤数十人，损失惨重.经警方调查，火灾是由于电路燃烧引起的，经进一步检查发现，该场所的保险丝熔断后有人用铜丝代替了.从物理学的角度来看，这可能有以下几种原因：一种是电路中有________发生；另一种是由于用电器的总功率________，使导线过热引起绝缘皮燃烧，同时还要注意导体离易燃物不能太近.

9．小明正在洗衣服，突然发现洗衣机没插电源，他直接用湿手将洗衣机的插头插到电源插座中，结果导致“跳闸”，原因是插座中的火线和零线直接连通，造成______，根据公式______可知：家庭电路的电压______，发生这种现象时，电路的______极小，使得电路中的______极大，导致“跳闸”．

10．如图所示是小华家的部分家庭电路的电路图，小华在用台灯L2学习时，突然台灯L2灯丝断了，而屋内的照明灯L1依然正常发光．小华用试电笔检测插座c、d两孔时发现，d孔能使试电笔的氖管发光，c孔不能使试电笔的氖管发光，则甲、乙两根进户线中________(选填“甲”或“乙”)是火线，若小华将屋内的照明灯L1的开关S1断开，用试电笔检测L1两端的a、b两点，会发现______(选填“a”“b”或“都”)能使试电笔的氖管发光，这样连接的电路是________(选填“安全”或“危险”)的。

第10题图                  第11题图                 第12题图

11．如图所示，在检查照明电路故障时常先断开所有开关，然后将一个普通的白炽灯L(校验灯)与熔断的熔丝________(串联/并联)．当闭合开关S、S1时，校验灯L正常发光，说明L1所在支路________(断路/正常/短路)．所有故障排除后，更换了新的熔丝，当闭合开关S、S2时，站在地面上的人用手接触电路中的A点________(会/不会)触电．

12．家庭电路中，电冰箱、电饭锅、日光灯等家用电器的连接方式是________ 联的，其中电饭锅是利用电流的________ 工作的，如图所示，当电路中的开关断开时，站在地上的人用手接触灯的左侧的螺旋套，________ （填“会”或“不会”） 触电．

13．根据小华家里自动空气开关上的铭牌，他家的电路允许同时使用的电器总功率最大为 _____W．周末，小华在家开着空调看电视．妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部发生________，也可能是电路中用电器的 ________过大．

14．某同学把断开开关的台灯的插头刚刚插进电源插座时，干路中的保险丝立即被熔断，若导线均完好，则发生这种情况的最大可能是________短路；若只有在闭合台灯开关时，才发生上述情况，则引起故障的最大可能是________短路．

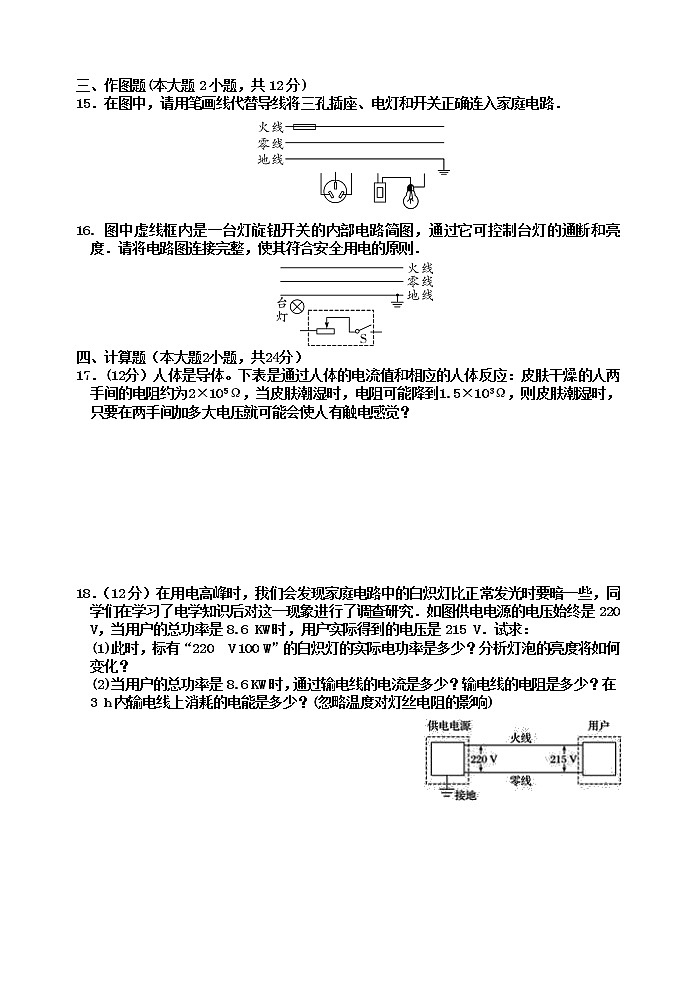

三、作图题(本大题2小题，共12分)

15．在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．

16. 图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．

四、计算题（本大题2小题，共24分）

17．(12分）人体是导体。下表是通过人体的电流值和相应的人体反应：皮肤干燥的人两手间的电阻约为2×105Ω，当皮肤潮湿时，电阻可能降到1.5×103Ω，则皮肤潮湿时，只要在两手间加多大电压就可能会使人有触电感觉？

18．（12分）在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：

(1)此时，标有“220  V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？

(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)

五、综合能力题（本大题2小题，共22分）

19．（12分）阅读材料，回答下列问题。

认识短路的危害

【设计实验】

目的：认识短路的危害

器材：低压电源(直流6v)、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、

导线、电流表(演示电流表，0～5A档)

【进行实验】

⑴在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。

⑵当开关闭合时，灯泡      (填“发光”或“不发光”)，电流表       (填“有”或“无”)示数。

⑶断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到(  )

A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断

B．电流表的指针无示数，保险丝不会熔断

C．电流表读数稳定不变，灯泡正常发光

D．电流表读数稳定不变，灯泡不亮

【分析论证】

B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流     ，通过保险丝和导线的电流      ，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成   比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的   效应。

20．(10分）)小栋同学在学习了电的有关知识后，对家里的用电器及用电情况进行了全面的调查，记录如下表。

(1)如图所示，电能表的读数为________kW·h。

(2)星期天中午，小栋用电饭煲煮饭的同时，观看电视新闻，为了节约能源，只开了厨房里的一盏灯，恰巧电冰箱正在工作。求：这时小栋家的家庭电路中的总电流是多大？

(3)           小栋的父母想在现有的电路上再安装一台1 500 W的空调机，请写出计算过程并说明是否可行？

（七）第十九章  生活用电

一、单项选择题（每空3分，共21分）

二、填空题（每空1分，共21分）

8．短路  过大 9．短路 一定 电阻 电流 10．乙 都 危险 11．并联  短路 不会

12．并    热效应    会   13．2 200    短路    总功率    14．台灯插头  台灯灯座

三、作图题（12分）

15、16如图示

四、计算题（共24分）

17．从表中数据可以看出当人有触电感觉时的电流为10mA，当皮肤潮湿时，人两手间的电阻为1.5×103Ω，因此当人有触电感觉时，两手之间可加的电压：

U=IR=10×10-3A×1.5×103Ω=15V

18．(1)95.5 W，因为P实＜P额 所以灯泡亮度将变暗． (2)40 A，0.125 Ω，2.16×106J.

五、综合能力题（共22分）

19．（2）发光，有；（3）A ； 很大，相等，正，热。

20.(1)7624.1kW·h。 (2)5 A。  (3)可以再安装一台1 500 W的空调。
