人教版九年级全册第十九章 生活用电综合与测试课后复习题
展开
这是一份人教版九年级全册第十九章 生活用电综合与测试课后复习题，共6页。试卷主要包含了单选题，填空题，计算题，作图题，实验探究题等内容，欢迎下载使用。

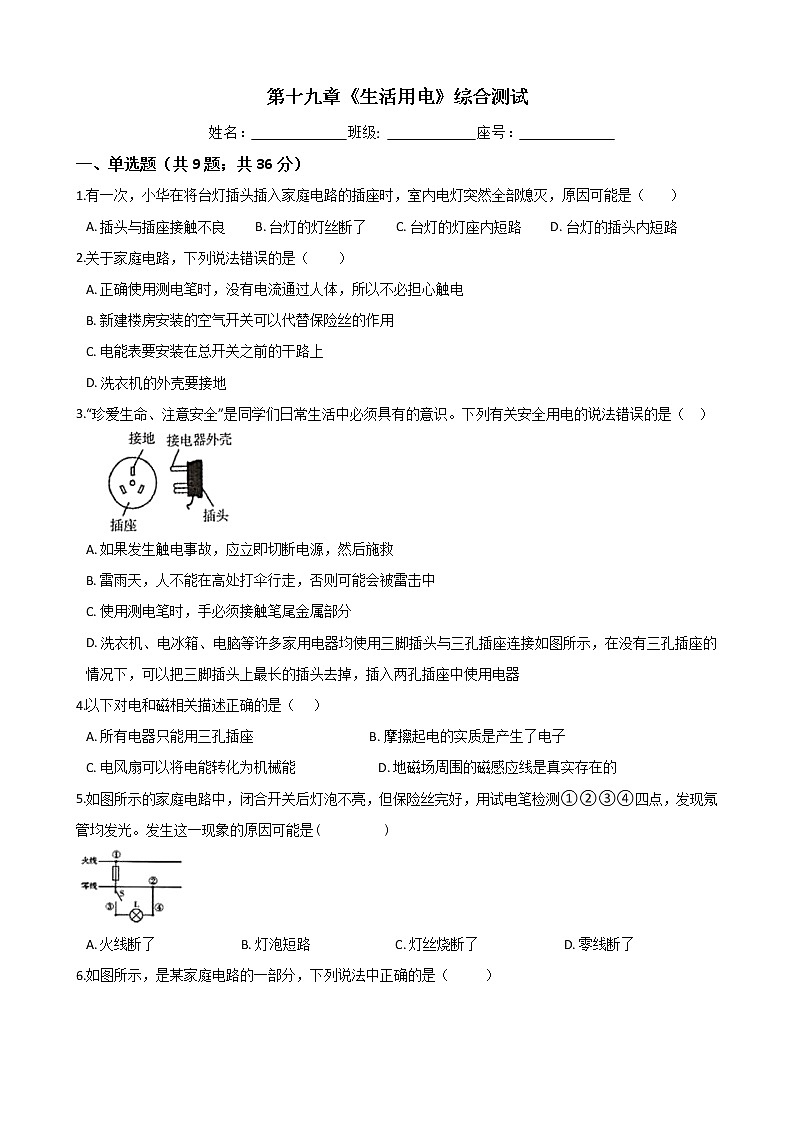

姓名： 班级: 座号：
一、单选题（共9题；共36分）
1.有一次，小华在将台灯插头插入家庭电路的插座时，室内电灯突然全部熄灭，原因可能是（ ）
A. 插头与插座接触不良 B. 台灯的灯丝断了 C. 台灯的灯座内短路 D. 台灯的插头内短路
2.关于家庭电路，下列说法错误的是（ ）
A. 正确使用测电笔时，没有电流通过人体，所以不必担心触电
B. 新建楼房安装的空气开关可以代替保险丝的作用
C. 电能表要安装在总开关之前的干路上
D. 洗衣机的外壳要接地
3.“珍爱生命、注意安全”是同学们日常生活中必须具有的意识。下列有关安全用电的说法错误的是（ ）
A. 如果发生触电事故，应立即切断电源，然后施救
B. 雷雨天，人不能在高处打伞行走，否则可能会被雷击中
C. 使用测电笔时，手必须接触笔尾金属部分
D. 洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接如图所示，在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入两孔插座中使用电器
4.以下对电和磁相关描述正确的是（ ）
A. 所有电器只能用三孔插座 B. 摩擦起电的实质是产生了电子
C. 电风扇可以将电能转化为机械能 D. 地磁场周围的磁感应线是真实存在的
5.如图所示的家庭电路中，闭合开关后灯泡不亮，但保险丝完好，用试电笔检测①②③④四点，发现氖管均发光。发生这一现象的原因可能是( )
A. 火线断了 B. 灯泡短路 C. 灯丝烧断了 D. 零线断了

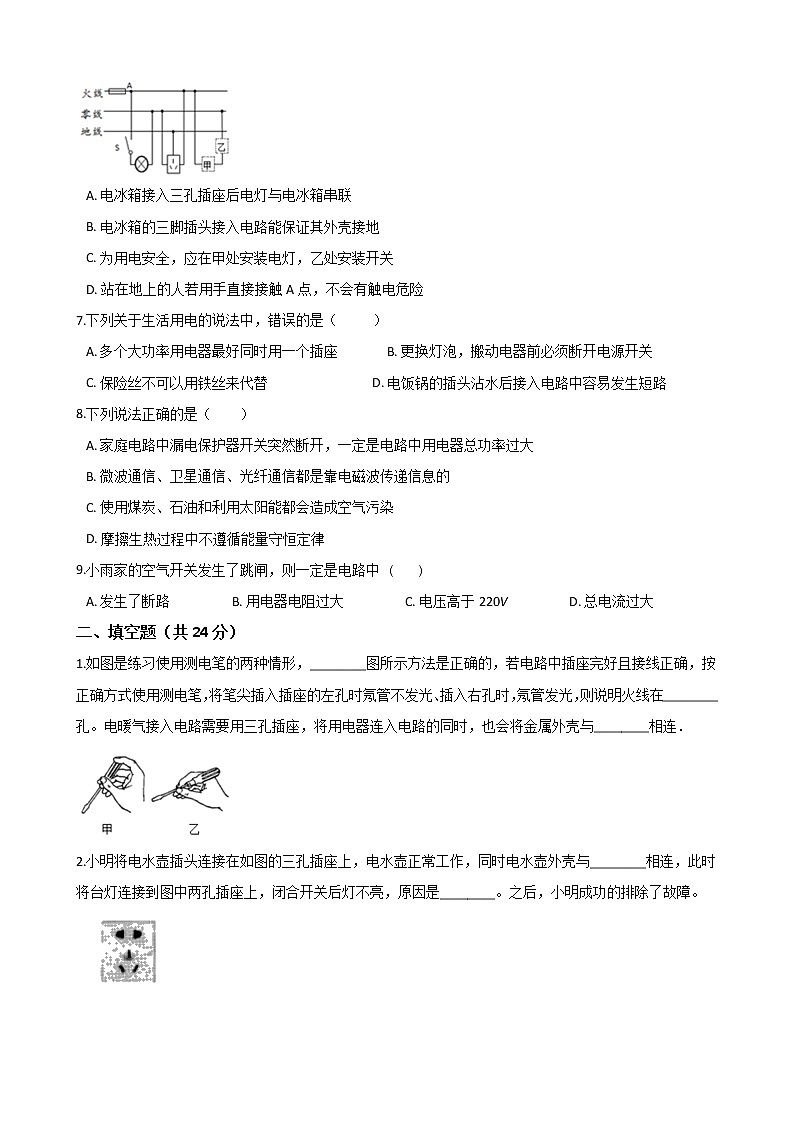

6.如图所示，是某家庭电路的一部分，下列说法中正确的是（ ）
A. 电冰箱接入三孔插座后电灯与电冰箱串联
B. 电冰箱的三脚插头接入电路能保证其外壳接地
C. 为用电安全，应在甲处安装电灯，乙处安装开关
D. 站在地上的人若用手直接接触A点，不会有触电危险
7.下列关于生活用电的说法中，错误的是（ ）
A. 多个大功率用电器最好同时用一个插座 B. 更换灯泡，搬动电器前必须断开电源开关
C. 保险丝不可以用铁丝来代替 D. 电饭锅的插头沾水后接入电路中容易发生短路
8.下列说法正确的是（ ）
A. 家庭电路中漏电保护器开关突然断开，一定是电路中用电器总功率过大
B. 微波通信、卫星通信、光纤通信都是靠电磁波传递信息的
C. 使用煤炭、石油和利用太阳能都会造成空气污染
D. 摩擦生热过程中不遵循能量守恒定律
9.小雨家的空气开关发生了跳闸，则一定是电路中 ( )
A. 发生了断路 B. 用电器电阻过大 C. 电压高于220V D. 总电流过大
二、填空题（共24分）
1.如图是练习使用测电笔的两种情形，________图所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用测电笔，将笔尖插入插座的左孔时氖管不发光、插入右孔时，氖管发光，则说明火线在________孔。电暖气接入电路需要用三孔插座，将用电器连入电路的同时，也会将金属外壳与________相连．
2.小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶外壳与________相连，此时将台灯连接到图中两孔插座上，闭合开关后灯不亮，原因是________。之后，小明成功的排除了故障。

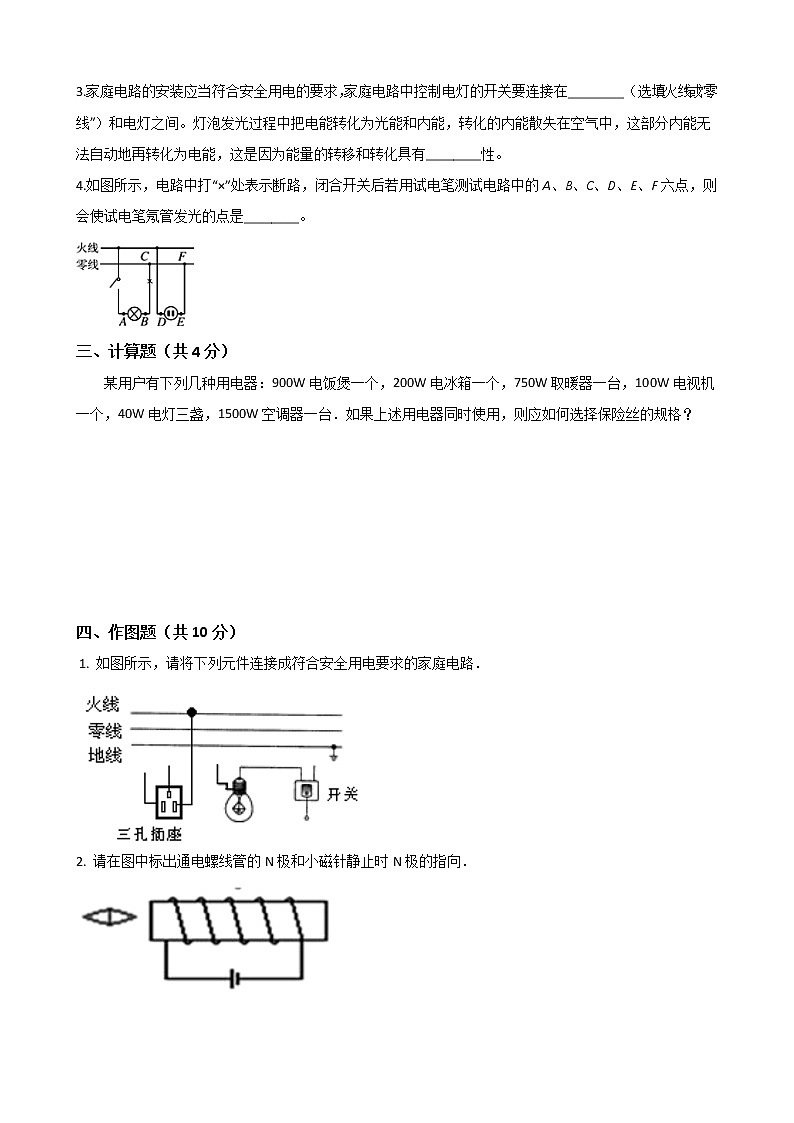

3.家庭电路的安装应当符合安全用电的要求，家庭电路中控制电灯的开关要连接在________（选填“火线“或“零线”）和电灯之间。灯泡发光过程中把电能转化为光能和内能，转化的内能散失在空气中，这部分内能无法自动地再转化为电能，这是因为能量的转移和转化具有________性。
4.如图所示，电路中打“×”处表示断路，闭合开关后若用试电笔测试电路中的A、B、C、D、E、F六点，则会使试电笔氖管发光的点是________。
三、计算题（共4分）
某用户有下列几种用电器：900W电饭煲一个，200W电冰箱一个，750W取暖器一台，100W电视机一个，40W电灯三盏，1500W空调器一台．如果上述用电器同时使用，则应如何选择保险丝的规格？
四、作图题（共10分）
1. 如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
2. 请在图中标出通电螺线管的N极和小磁针静止时N极的指向．
五、实验探究题（共26分）
1.装修房子期间，小明准备为酒柜安装小射灯（额定电压为12V），他把小射灯直接接入家庭电路后，刚一通电小射灯的灯丝就被烧断了，经检查发现，还有一个配件忘记安装了。
（1）没有安装配件导致小射灯被烧坏的原因是小射灯的实际电压________额定电压。
（2）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了图甲所示的电路，小灯泡的额定电压为2.5V。闭合开关后，发现小灯泡不发光，经检查是由于某根导线断了造成的。他又利用图乙的电路对图甲的电路进行检测。检测时他应该将图甲中的开关________，若检验灯发光说明被检测导线________（选填“断了”或“没断”）。
（3）更换导线后，正确进行实验并将数据填人下表（电源电压恒为4V）。分析实验数据发现：温度越高，灯丝电阻越________。根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是________。
A．30Ω 0.2A B．20Ω 1A C．10Ω 1A D．5Ω l.5A
（4）小明查找资料，发现大多数金属的电阻都具有和灯丝电阻随温度变化规律相同的性质。他用一段具有这种性质的金属丝代替小灯泡接人图甲的电路中，并将滑动变阻器的滑片调到适当位置固定不动，设计了一个简易的测温装置。若要满足温度升高时测温装置的示数变大，应将图甲中________表的表盘改装成测温装置的刻度盘。
2.
（1）如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在________两点间闭合开关，造成短路，可引起熔丝熔断；在实际生活中，除短路外，________也会引起电路中的电流过大而将熔丝熔断；
（2）利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要________（选择“相同”或“不同”），小华正确操作，验证了此实验的结论．支持该结论的实验现象是________．
（3）如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的________液体，两个烧瓶内的电阻丝的阻值应该________（以上两空均选填：“相同”或“不同”），采用如图所示的连接方式是为了控制________相同。
答案
一、1—9 DADCD BABD
二、1. 甲；右；地线
2.保护接地线；台灯所在支路开路
3.火线；方向
4. A、B、D
三、
解： 六种用电器同时工作的总功率为P总=900W+200W+750W+100W+3×40W+1500W=3570W；
∵P=UI，
∴用户干路的总电流为I最大= = ≈16.2A；
应选择额定电流略大于16.2A的保险丝；
答：上述六种用电器欲同时使用，选择额定电流略大于16.2A的保险丝．
四、
1. 解：如图所示：
2.解：如图所示：
五、1. （1）大于（2）断开；没断（3）大；B（4）电压
2. （1）BD；总功率过大（超负荷运行）
（2）不同；电流表示数较大的支路灯泡亮
（3）相同；不同；电流和通电时间
姓名： 班级: 座号：
一、单选题（共9题；共36分）
1.有一次，小华在将台灯插头插入家庭电路的插座时，室内电灯突然全部熄灭，原因可能是（ ）
A. 插头与插座接触不良 B. 台灯的灯丝断了 C. 台灯的灯座内短路 D. 台灯的插头内短路
2.关于家庭电路，下列说法错误的是（ ）
A. 正确使用测电笔时，没有电流通过人体，所以不必担心触电
B. 新建楼房安装的空气开关可以代替保险丝的作用
C. 电能表要安装在总开关之前的干路上
D. 洗衣机的外壳要接地
3.“珍爱生命、注意安全”是同学们日常生活中必须具有的意识。下列有关安全用电的说法错误的是（ ）
A. 如果发生触电事故，应立即切断电源，然后施救
B. 雷雨天，人不能在高处打伞行走，否则可能会被雷击中
C. 使用测电笔时，手必须接触笔尾金属部分
D. 洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接如图所示，在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入两孔插座中使用电器
4.以下对电和磁相关描述正确的是（ ）
A. 所有电器只能用三孔插座 B. 摩擦起电的实质是产生了电子
C. 电风扇可以将电能转化为机械能 D. 地磁场周围的磁感应线是真实存在的
5.如图所示的家庭电路中，闭合开关后灯泡不亮，但保险丝完好，用试电笔检测①②③④四点，发现氖管均发光。发生这一现象的原因可能是( )
A. 火线断了 B. 灯泡短路 C. 灯丝烧断了 D. 零线断了
6.如图所示，是某家庭电路的一部分，下列说法中正确的是（ ）
A. 电冰箱接入三孔插座后电灯与电冰箱串联
B. 电冰箱的三脚插头接入电路能保证其外壳接地
C. 为用电安全，应在甲处安装电灯，乙处安装开关
D. 站在地上的人若用手直接接触A点，不会有触电危险
7.下列关于生活用电的说法中，错误的是（ ）
A. 多个大功率用电器最好同时用一个插座 B. 更换灯泡，搬动电器前必须断开电源开关
C. 保险丝不可以用铁丝来代替 D. 电饭锅的插头沾水后接入电路中容易发生短路
8.下列说法正确的是（ ）
A. 家庭电路中漏电保护器开关突然断开，一定是电路中用电器总功率过大
B. 微波通信、卫星通信、光纤通信都是靠电磁波传递信息的
C. 使用煤炭、石油和利用太阳能都会造成空气污染
D. 摩擦生热过程中不遵循能量守恒定律
9.小雨家的空气开关发生了跳闸，则一定是电路中 ( )
A. 发生了断路 B. 用电器电阻过大 C. 电压高于220V D. 总电流过大
二、填空题（共24分）
1.如图是练习使用测电笔的两种情形，________图所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用测电笔，将笔尖插入插座的左孔时氖管不发光、插入右孔时，氖管发光，则说明火线在________孔。电暖气接入电路需要用三孔插座，将用电器连入电路的同时，也会将金属外壳与________相连．
2.小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，同时电水壶外壳与________相连，此时将台灯连接到图中两孔插座上，闭合开关后灯不亮，原因是________。之后，小明成功的排除了故障。
3.家庭电路的安装应当符合安全用电的要求，家庭电路中控制电灯的开关要连接在________（选填“火线“或“零线”）和电灯之间。灯泡发光过程中把电能转化为光能和内能，转化的内能散失在空气中，这部分内能无法自动地再转化为电能，这是因为能量的转移和转化具有________性。
4.如图所示，电路中打“×”处表示断路，闭合开关后若用试电笔测试电路中的A、B、C、D、E、F六点，则会使试电笔氖管发光的点是________。
三、计算题（共4分）
某用户有下列几种用电器：900W电饭煲一个，200W电冰箱一个，750W取暖器一台，100W电视机一个，40W电灯三盏，1500W空调器一台．如果上述用电器同时使用，则应如何选择保险丝的规格？
四、作图题（共10分）
1. 如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
2. 请在图中标出通电螺线管的N极和小磁针静止时N极的指向．
五、实验探究题（共26分）
1.装修房子期间，小明准备为酒柜安装小射灯（额定电压为12V），他把小射灯直接接入家庭电路后，刚一通电小射灯的灯丝就被烧断了，经检查发现，还有一个配件忘记安装了。
（1）没有安装配件导致小射灯被烧坏的原因是小射灯的实际电压________额定电压。
（2）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了图甲所示的电路，小灯泡的额定电压为2.5V。闭合开关后，发现小灯泡不发光，经检查是由于某根导线断了造成的。他又利用图乙的电路对图甲的电路进行检测。检测时他应该将图甲中的开关________，若检验灯发光说明被检测导线________（选填“断了”或“没断”）。
（3）更换导线后，正确进行实验并将数据填人下表（电源电压恒为4V）。分析实验数据发现：温度越高，灯丝电阻越________。根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是________。
A．30Ω 0.2A B．20Ω 1A C．10Ω 1A D．5Ω l.5A
（4）小明查找资料，发现大多数金属的电阻都具有和灯丝电阻随温度变化规律相同的性质。他用一段具有这种性质的金属丝代替小灯泡接人图甲的电路中，并将滑动变阻器的滑片调到适当位置固定不动，设计了一个简易的测温装置。若要满足温度升高时测温装置的示数变大，应将图甲中________表的表盘改装成测温装置的刻度盘。
2.
（1）如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在________两点间闭合开关，造成短路，可引起熔丝熔断；在实际生活中，除短路外，________也会引起电路中的电流过大而将熔丝熔断；
（2）利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要________（选择“相同”或“不同”），小华正确操作，验证了此实验的结论．支持该结论的实验现象是________．
（3）如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的________液体，两个烧瓶内的电阻丝的阻值应该________（以上两空均选填：“相同”或“不同”），采用如图所示的连接方式是为了控制________相同。
答案
一、1—9 DADCD BABD
二、1. 甲；右；地线
2.保护接地线；台灯所在支路开路
3.火线；方向
4. A、B、D
三、
解： 六种用电器同时工作的总功率为P总=900W+200W+750W+100W+3×40W+1500W=3570W；
∵P=UI，
∴用户干路的总电流为I最大= = ≈16.2A；
应选择额定电流略大于16.2A的保险丝；
答：上述六种用电器欲同时使用，选择额定电流略大于16.2A的保险丝．
四、
1. 解：如图所示：
2.解：如图所示：
五、1. （1）大于（2）断开；没断（3）大；B（4）电压
2. （1）BD；总功率过大（超负荷运行）
（2）不同；电流表示数较大的支路灯泡亮
（3）相同；不同；电流和通电时间
