16.2  串并联电路中电压的规律  课堂练习B卷

一、单选题

1．两个灯泡以某种方式接在某一电源上。根据下列现象，能确定这两个灯泡一定并联的是（　　）

A．灯泡的亮度相同 B．通过灯泡的电流不等

C．通过灯泡的电流相等 D．灯泡两端的电压相同

2．.在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（　）

A．一定是串联的            B．一定是并联的

C．串联、并联都有可能      D．无法判断

3．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压之比为（　　）

A．4∶1 B．1∶4 C．1∶5 D．5∶1

4．如图，是小明同学测定灯泡L1的电压和电流，当他闭合开关S时，发现电流表的示数为零，而电压表的示数接近电源电压，出现这种故障的原因可能是（　　）

A．灯泡L1短接 B．开关S接触不良

C．灯泡L1断路 D．灯泡L2断路

二、填空题

5．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。

6．有图（a）所示电路，当闭合开关后，两个电压表指针偏转均为图（b）所示。则灯泡L1两端电压为_______V，灯泡L2两端电压为_______V。

7．在串联电路中，探究部分电路两端的电压跟该电路中某个可变电阻的关系时，记录的实验数据如下表所示。请根据表中数据判断：当电阻时，电压__________。

8．在如图所示的电路中，电源电压恒为6V。闭合开关S后，发现两个小灯泡L1和L2都不亮，用电压表测得Uac=Ubd=6V，如果电路中的各段导线及连接处均无问题，那么电路中的故障是小灯泡______（选填“L1”或“L2”）发生了______（选填“短路”或“断路”）；如果此时用电压表去测小灯泡L1两端的电压，则电压表的示数为_____V。

9．若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电压为            V，若将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压为            V。

10.如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的电压是________V

。

三、实验题

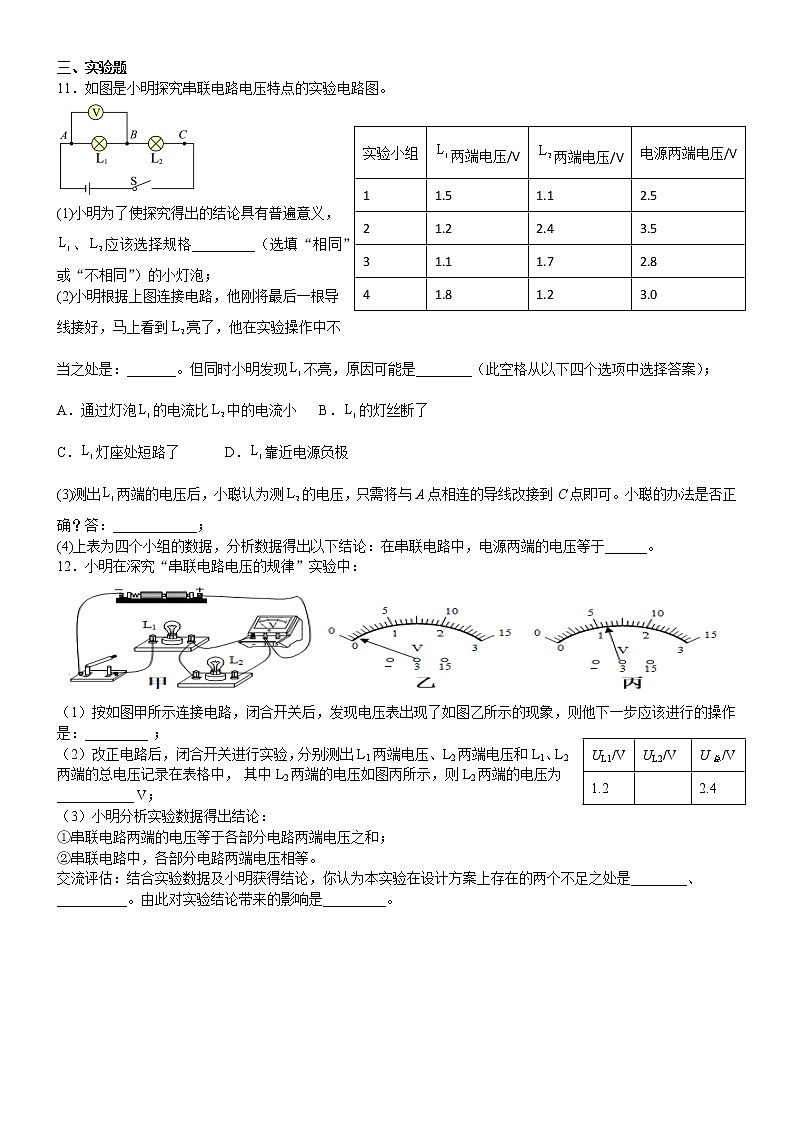

11．如图是小明探究串联电路电压特点的实验电路图。

(1)小明为了使探究得出的结论具有普遍意义，、应该选择规格_________（选填“相同”或“不相同”）的小灯泡；

(2)小明根据上图连接电路，他刚将最后一根导线接好，马上看到亮了，他在实验操作中不当之处是：_______。但同时小明发现不亮，原因可能是________（此空格从以下四个选项中选择答案）；

A．通过灯泡的电流比中的电流小    B．的灯丝断了

C．灯座处短路了        D．靠近电源负极

(3)测出两端的电压后，小聪认为测的电压，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？答：____________；

(4)上表为四个小组的数据，分析数据得出以下结论：在串联电路中，电源两端的电压等于______。

12．小明在深究“串联电路电压的规律”实验中：

（1）按如图甲所示连接电路，闭合开关后，发现电压表出现了如图乙所示的现象，则他下一步应该进行的操作是：_________ ；

（2）改正电路后，闭合开关进行实验，分别测出L1两端电压、L2两端电压和L1、L2两端的总电压记录在表格中， 其中L2两端的电压如图丙所示，则L2两端的电压为___________ V；

（3）小明分析实验数据得出结论：

①串联电路两端的电压等于各部分电路两端电压之和；

②串联电路中，各部分电路两端电压相等。

交流评估：结合实验数据及小明获得结论，你认为本实验在设计方案上存在的两个不足之处是________、__________。由此对实验结论带来的影响是_________。

参考答案

1．B   2．C   3．B   4．C

5．13. 3V；6; 串    6．6    1.5.    7．4.5    8．L2    断路    0    9. 11；110   10. 6； 4；

11．不相同    连接电路时，开关未断开    C    不正确    各用电器两端电压之和

12．换用新的干电池    1.2    选用了相同规格的灯泡做实验    测出了一组实验数据，实验次数太少    实验结论错误或不具有普遍性
