物理人教版第1节 电压课时作业

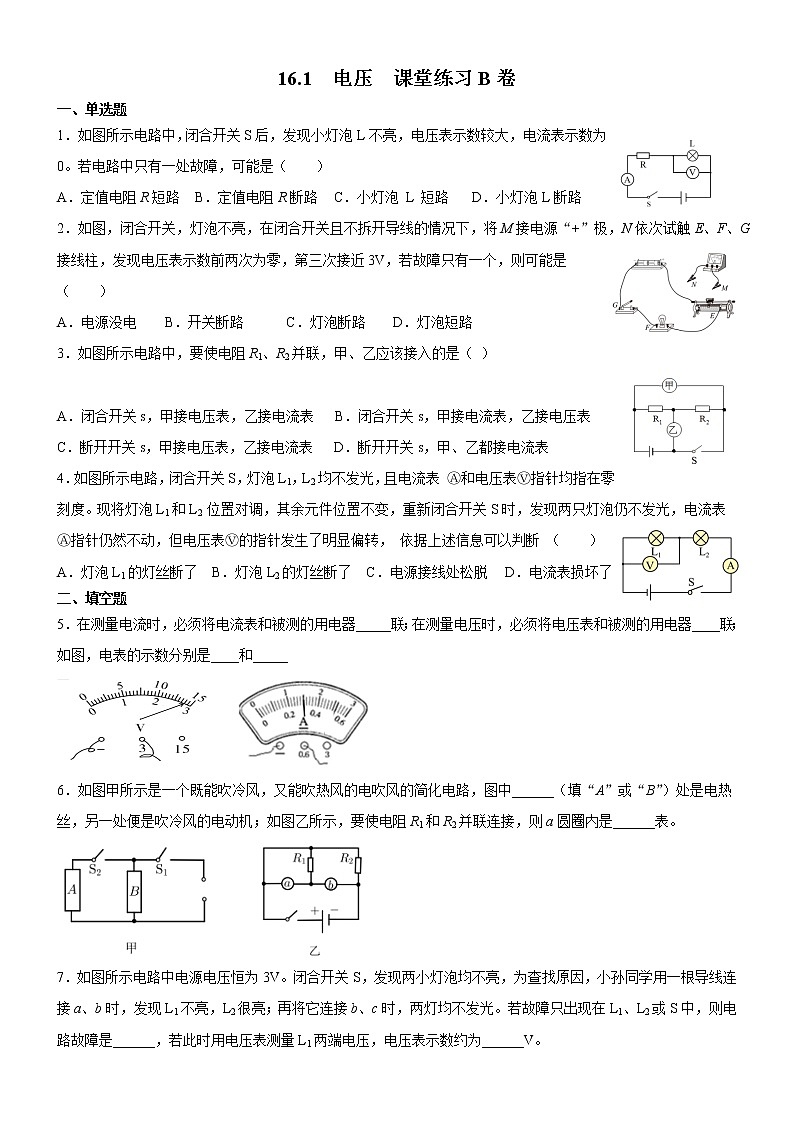

16.1  电压  课堂练习B卷

一、单选题

1．如图所示电路中，闭合开关S后，发现小灯泡L不亮，电压表示数较大，电流表示数为0。若电路中只有一处故障，可能是（　　）

A．定值电阻R短路 B．定值电阻R断路 C．小灯泡 L 短路 D．小灯泡L断路

2．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（　　）

A．电源没电    B．开关断路      C．灯泡断路 D．灯泡短路

3．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（ ）

A．闭合开关s，甲接电压表，乙接电流表   B．闭合开关s，甲接电流表，乙接电压表

C．断开开关s，甲接电压表，乙接电流表   D．断开开关s，甲、乙都接电流表

4．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表 Ⓐ和电压表Ⓥ指针均指在零刻度。现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表 Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转， 依据上述信息可以判断 （　　）

A．灯泡L1的灯丝断了  B．灯泡L2的灯丝断了  C．电源接线处松脱   D．电流表损坏了

二、填空题

5．在测量电流时，必须将电流表和被测的用电器_____联；在测量电压时，必须将电压表和被测的用电器____联；如图，电表的示数分别是____和_____

6．如图甲所示是一个既能吹冷风，又能吹热风的电吹风的简化电路，图中______（填“A”或“B”）处是电热丝，另一处便是吹冷风的电动机；如图乙所示，要使电阻R1和R2并联连接，则a圆圈内是______表。

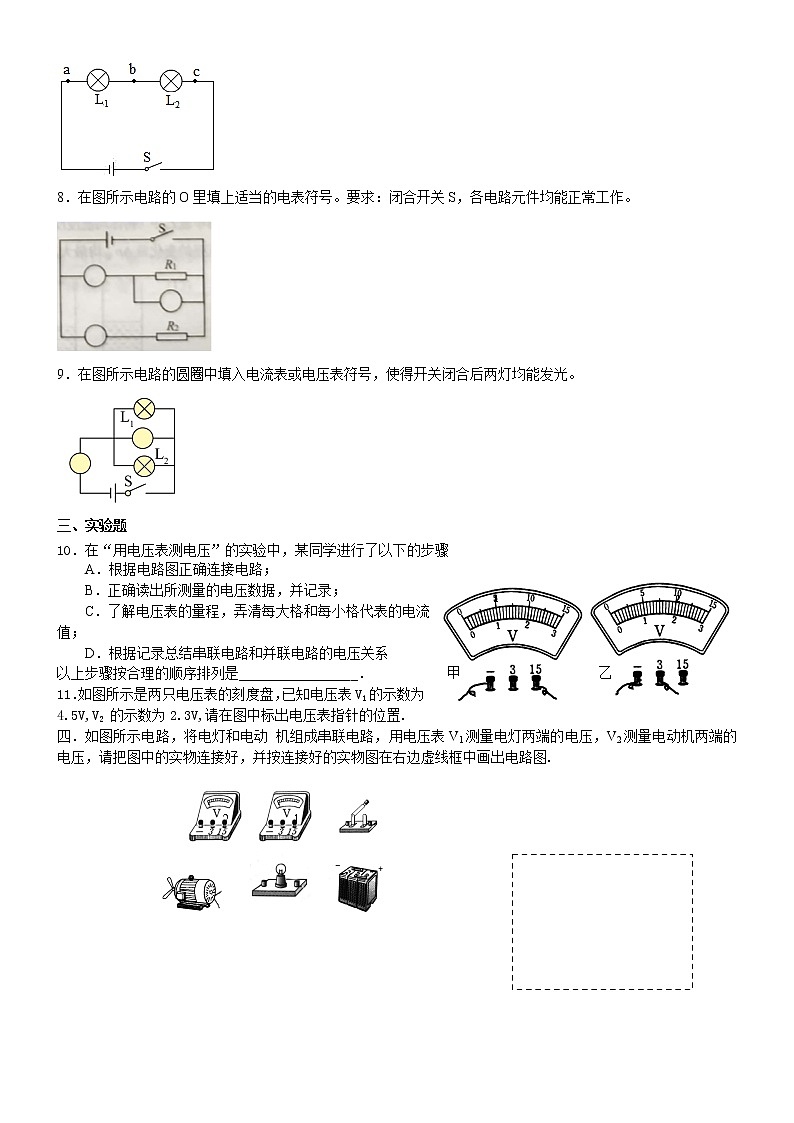

7．如图所示电路中电源电压恒为3V。闭合开关S，发现两小灯泡均不亮，为查找原因，小孙同学用一根导线连接a、b时，发现L1不亮，L2很亮；再将它连接b、c时，两灯均不发光。若故障只出现在L1、L2或S中，则电路故障是______，若此时用电压表测量L1两端电压，电压表示数约为______V。

8．在图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。

9．在图所示电路的圆圈中填入电流表或电压表符号，使得开关闭合后两灯均能发光。

三、实验题

10．在“用电压表测电压”的实验中，某同学进行了以下的步骤

A．根据电路图正确连接电路；

B．正确读出所测量的电压数据，并记录；

C．了解电压表的量程，弄清每大格和每小格代表的电流值；

D．根据记录总结串联电路和并联电路的电压关系

以上步骤按合理的顺序排列是______          _．

11．如图所示是两只电压表的刻度盘，已知电压表V1的示数为4.5V,V2 的示数为2.3V,请在图中标出电压表指针的位置.

四．如图所示电路，将电灯和电动 机组成串联电路，用电压表V1测量电灯两端的电压，V2测量电动机两端的电压，请把图中的实物连接好，并按连接好的实物图在右边虚线框中画出电路图.

参考答案

1．D  2．B  3．D  4．B

5．串    并    2.8V    0.3A    6．A    电压    7．L1断路    3

8．

9

10．C、A、B、D

11．.如图答—1所示

四．如图答-2所示
