人教版九年级全册第4节 变阻器课后练习题

16.4变阻器  课堂练习A卷

一、单选题

1．“乐思”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。下列分析正确的是（　　）

A．若M接C点，N接D点，滑动变阻器与灯泡并联

B．连接电路时，若M接C点，N接B点，闭合开关前，滑片P应移动到最左端

C．若M接C点，N接B点，闭合开关，滑片P向右移，电灯变暗

D．若M接C点，N接D点，闭合开关，滑片P向右移，电灯变暗

2．参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所示。当被测身高增加时，下列说法最合理的是（ ）

A．应将电流表做为测量仪表，因为身高增加电流表示数增大

B．应将电压表做为测量仪表，因为身高增加电压表示数增大

C．应将电流表做为测量仪表，因为身高增加电流表示数增大且新标度的表盘刻度均匀

D．应将电压表做为测量仪表，因为身高增加电压表示数增大且新标度的表盘刻度均匀

3．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（　　）

A．冰箱制冷压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的

B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的

C．开关与被控制的用电器要串联

D．滑动变阻器必须要一上一下串联接入电路才能控制台灯的亮度

4．如图所示电路，电源电压保持不变，R为定值电阻。下列说法正确的是（　　）

A．开关闭合前， 电压表和电流表均无示数

B．开关闭合后， 滑片P向右移动的过程中，电压表的示数变小

C．开关闭合后， 滑片P向右移动的过程中，R的实际功率变大

D．开关闭合后， 滑片P向右移动的过程中，电压表与电流表示数的比值变大

5．如图的电路，电源两端电压不变，闭合开关S后，滑动变阻器的滑片P向右滑动过程中，下列说法正确的是

A．电压表V的示数变大，电流表A2示数不变

B．电流表A1的示数变小，电流表A2示数变大

C．电流表A2与电压表V的乘积变大

D．电压表V与电流表A2和A1的示数差的比值变大

二、填空题

6．如图是一个台灯的调光开关，它被称为_____，实质上相当于一个滑动变阻器，它有三个接线柱，接入电路时只需要接两个，其中必须接的是_____号接线柱。

7．如图所示，为某可调高度台灯及用于调光的电位器结构图，b与金属滑片P相连，则电位器应该与灯泡______（填“串联”或“并联”），欲使滑片P顺时针转动是灯泡变亮，应将接线柱b与______（填“a”或“c”）接入电路。

8．如图所示，电阻箱的读数为________Ω。

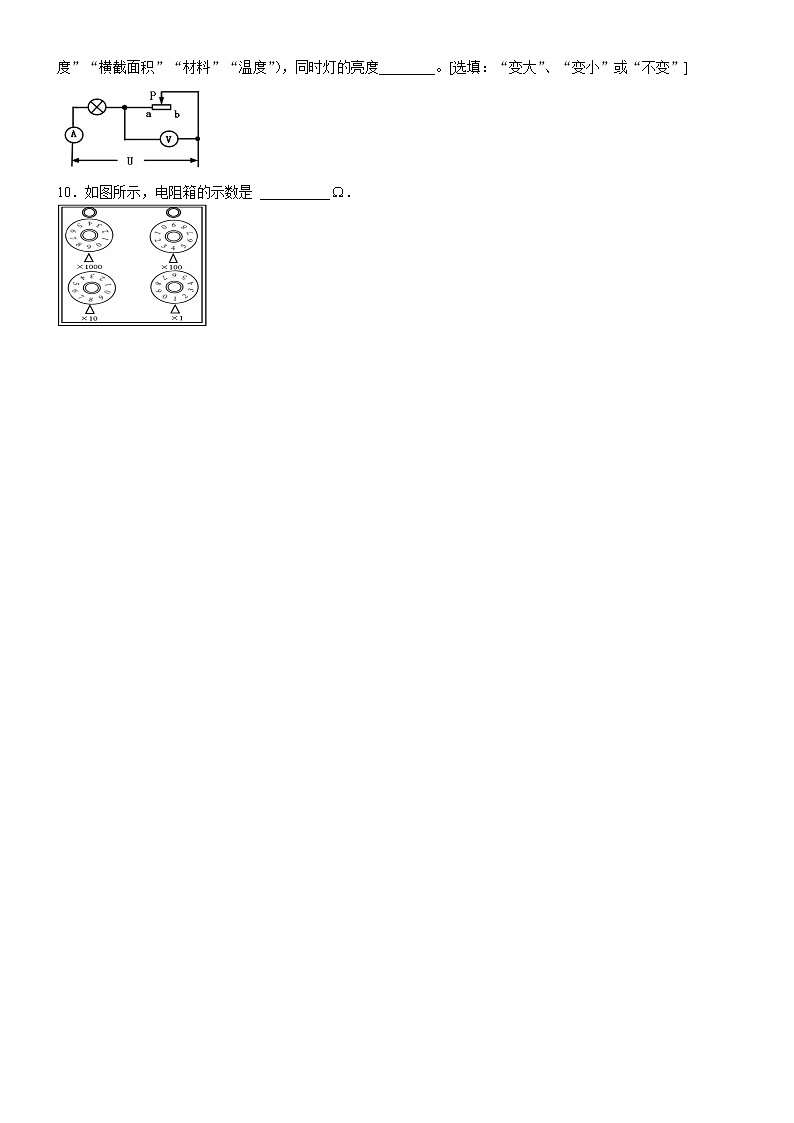

9．如图所示电路，电源电压不变，当滑动变阻器滑片P向b端移时，增加了电阻丝的_________（选填“长度”“横截面积”“材料”“温度”），同时灯的亮度________。[选填：“变大”、“变小”或“不变”]

10．如图所示，电阻箱的示数是 __________．

参考答案

1．C  2．B  3．B  4．B  5．D

6．电位器    2    7．串联    c    8．2017  9．长度    变小    10．9481
