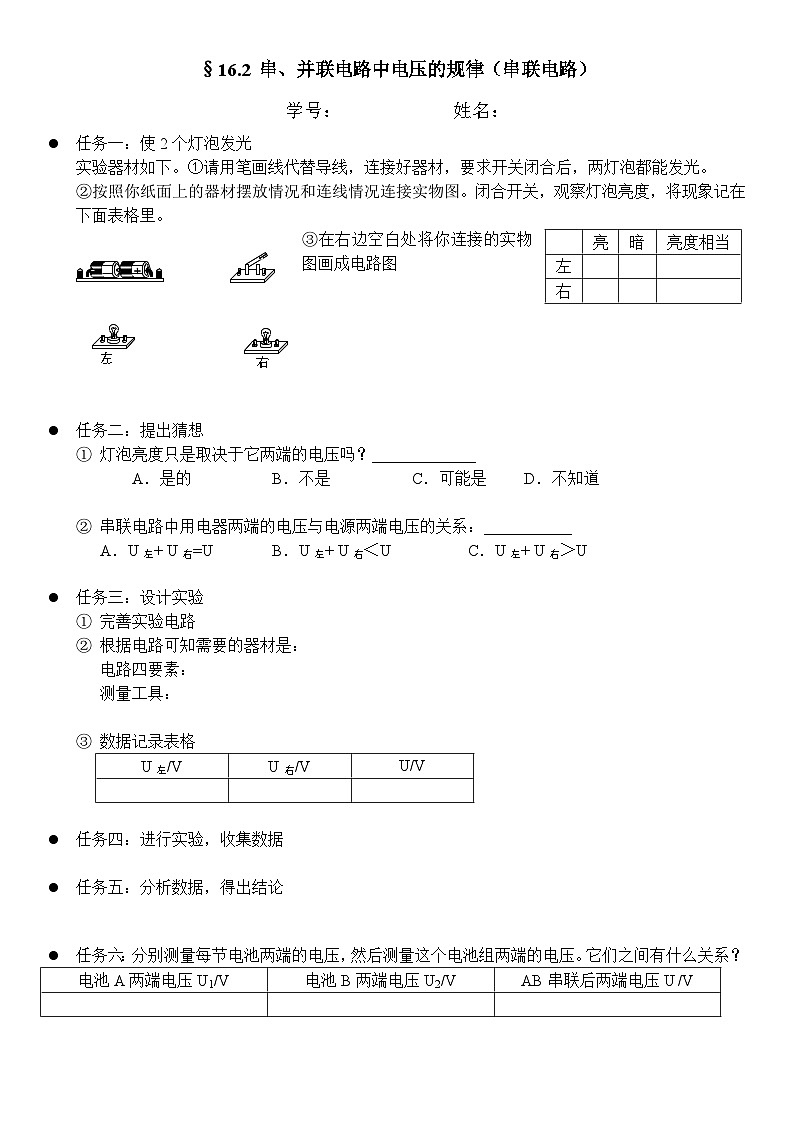

任务一：使2个灯泡发光
实验器材如下。①请用笔画线代替导线，连接好器材，要求开关闭合后，两灯泡都能发光。
②按照你纸面上的器材摆放情况和连线情况连接实物图。闭合开关，观察灯泡亮度，将现象记在下面表格里。
③在右边空白处将你连接的实物图画成电路图
+
-
左
右
任务二：提出猜想
灯泡亮度只是取决于它两端的电压吗？_____________
A．是的B．不是C．可能是D．不知道
串联电路中用电器两端的电压与电源两端电压的关系：___________
A．U左+ U右=UB．U左+ U右＜UC．U左+ U右＞U
任务三：设计实验
完善实验电路
根据电路可知需要的器材是：
电路四要素：
测量工具：
数据记录表格
任务四：进行实验，收集数据
任务五：分析数据，得出结论
任务六：分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
§16.2 串、并联电路中电压的规律（并联电路）
学号：姓名：
任务一：使2个灯泡发光
实验器材如下。①请用笔画线代替导线，连接好器材，要求开关闭合后，两灯泡都能发光。
②按照你纸面上的器材摆放情况和连线情况连接实物图。闭合开关，观察灯泡亮度，将现象记在下面表格里。
+
-
③在右边空白处将你连接的实物图画成电路图
上
下
任务二：提出猜想
①灯泡亮度只是取决于它两端的电压吗？_____________
A．是的B．不是C．可能是D．不知道
②并联电路各支路用电器两端的电压与电源两端电压的关系：___________
A．U上＞U下＞UB．U上=U下 =UC．U上＜U下＜U
任务三：设计实验
①完善实验电路
②根据电路可知需要的器材是：
电路四要素：
测量工具：
③数据记录表格
任务四：进行实验，收集数据
任务五：分析数据，得出结论
任务六：分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
亮
暗
亮度相当
左
右
U左/V
U右/V
U/V
电池A两端电压U1/V
电池B两端电压U2/V
AB串联后两端电压U /V
亮
暗
亮度相当
上
下
U上/V
U下/V
U/V
电池A两端电压U1/V
电池B两端电压U2/V
AB串联后两端电压U /V
