初中物理人教版九年级全册第4节 变阻器学案设计

这是一份初中物理人教版九年级全册第4节 变阻器学案设计，文件包含电阻变阻器巩固练习基础---doc、电阻变阻器知识讲解基础---doc等2份学案配套教学资源，其中学案共15页， 欢迎下载使用。

A．绝缘体有电阻，导体没有电阻 B．导电性能好的导体电阻小
C．电阻的大小由导体本身的性质决定 D．导体的电阻越大，对电流的阻碍作用越小
2.（多选）如图为滑动变阻器连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是（ ）
3.如图所示电路中，当滑动变阻器滑片P向右移动时灯的亮度不变的是图（ ）
4.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（ ）
A．因铁线坚硬，应选铁线 B．因铝线电阻小，应选铝线
C．因铁较便宜，应选铁线 D．因铝线易于架设，应选铝线
5.（2015•来宾中考）关于电阻的大小，下列说法正确的是（ ）
A．电阻的大小只跟导体的长度有关
B．电阻的大小只跟导体的温度有关
C．常温下，长度越长的导体，电阻越大
D．常温下，材料和长度相同的导体，横截面积越小，电阻越大
6. 用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导体规格如下表：
你认为下面对导体选择最合理的一组是（ ）
A．③④⑤⑥ B．②③⑥⑦ C．①⑤⑥⑦ D．⑤⑥⑦⑧
7.滑动变阻器是靠改变电阻线在电路中的 ，逐渐改变 连入电路的电阻大小，从而逐渐改变电路中的 大小的；如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器。若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 （填“大”或“小”）。
8.（2015•无锡中考）就导电性能来说，金属的导电性能一般比非金属 （选填“强”或“弱”）；有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称作 ，某些物质在温度极低时，电阻会变成零，这就是 现象。
9.如图为滑动变阻器的实物图，请指出甲、乙、丙各代表的部件名称：甲 ，乙 ，丙 ；变阻器在电路中的符号是 ；这个滑动变阻器的铭牌上标有“10Ω 0.5A”字样，其中“0.5A”表示 。
10.某小组同学做了如图所示的实验，当闭合开关后，灯能正常发光；把点燃的酒精灯放在电阻R的下面一段时间后，因为金属导体的电阻_____________的原因，灯的亮度会逐渐发生变化，灯会变得_____________。
11.一切导体都有阻碍电流的性质，导体的这种性质叫电阻，用符号R来表示。电阻的单位是欧姆（Ω），请你换算单位：47kΩ= Ω= MΩ。
12.小明在学校兴趣小组学习时，老师给了他如图所示的元件，要求设计一个铃声可以变化的电铃。
（1）将滑动变阻器接入电路使用时，应将滑片置于阻值 处；
（2）画出电路图并连接实物；
（3）欲使铃声越来越大，应怎样做？
13.如图所示，图中AB和CD是粗细相同的两根镍铬合金线。用图示的装置可以研究导体电阻的大小跟 的关系。

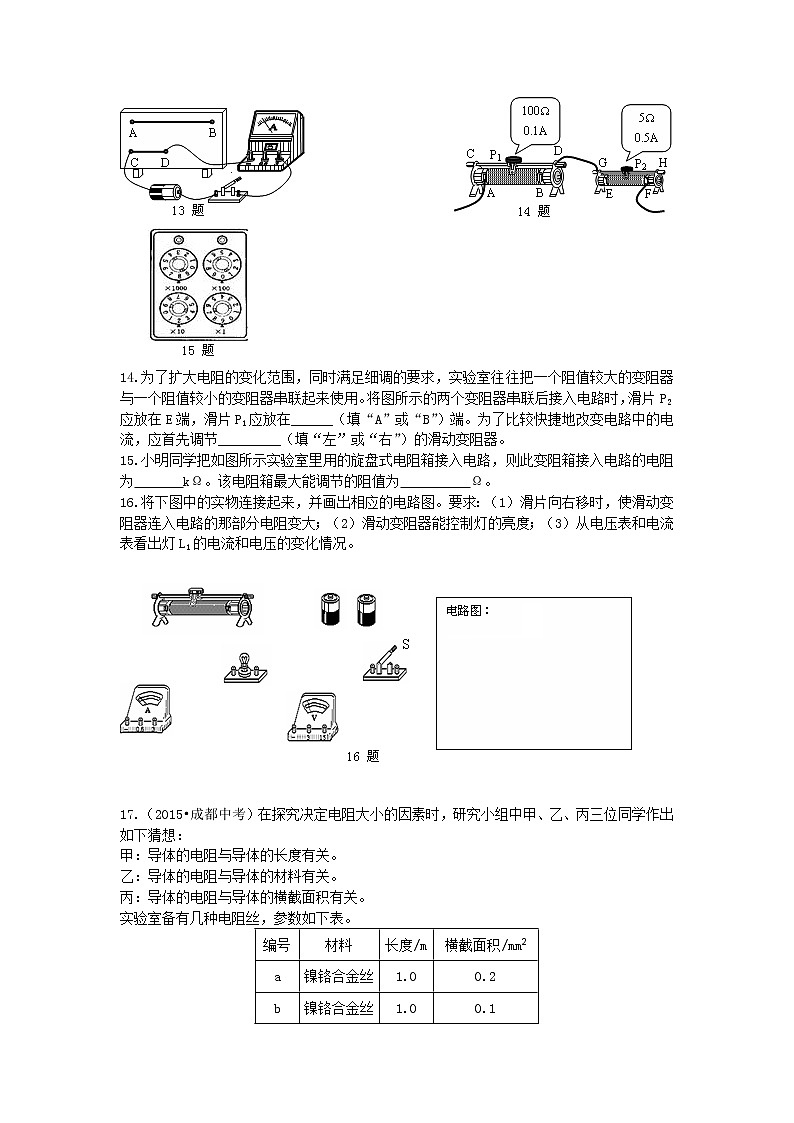

14.为了扩大电阻的变化范围，同时满足细调的要求，实验室往往把一个阻值较大的变阻器与一个阻值较小的变阻器串联起来使用。将图所示的两个变阻器串联后接入电路时，滑片P2应放在E端，滑片P1应放在______（填“A”或“B”）端。为了比较快捷地改变电路中的电流，应首先调节_________（填“左”或“右”）的滑动变阻器。
15.小明同学把如图所示实验室里用的旋盘式电阻箱接入电路，则此变阻箱接入电路的电阻为 kΩ。该电阻箱最大能调节的阻值为 Ω。
16.将下图中的实物连接起来，并画出相应的电路图。要求：（1）滑片向右移时，使滑动变阻器连入电路的那部分电阻变大；（2）滑动变阻器能控制灯的亮度；（3）从电压表和电流表看出灯L1的电流和电压的变化情况。
17.（2015•成都中考）在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：
甲：导体的电阻与导体的长度有关。
乙：导体的电阻与导体的材料有关。
丙：导体的电阻与导体的横截面积有关。
实验室备有几种电阻丝，参数如下表。
如图所示，是为完成探究连接的实验电路。
（1）实验中应通过比较 的大小，来比较电阻丝电阻的大小，达到验证猜想的目的。
（2）若要验证乙同学的猜想，则应该选用 两根电阻丝（填编号）进行对比实验。
（3）选用b、c两根电阻丝进行对比实验，是为了验证 同学的猜想。
【答案与解析】
1.【答案】C
【解析】导体虽然能够导电但是对电流有阻碍作用，所以导体有电阻，故A选项错误；根据影响电阻大小的因素可得，导电性能好，长度短，横截面积大，电阻不一定大，故B选项错误；电阻的大小是由导体本身的性质决定的，故C选项正确；
导体的电阻越大，对电流的阻碍作用越大，故D选项错误。
2.【答案】CD
【解析】滑动变阻器都接上面的接线柱，滑动变阻器被短路；滑动变阻器都接下面接线柱，滑动变阻器相当于定值电阻；选择上面一个接线柱，下面选择一个接线柱，滑动变阻器接入电路的部分取决于下面的接线柱；当滑片P向右滑动时，连入电路的电阻变大，电阻变长，下面的接线柱一定接左接线柱，上面的接线柱任意接入。
3.【答案】D
【解析】滑动变阻器是通过改变接入电路中的长度来改变电阻的，与灯泡串联后改变电路中的电流来改变灯泡的亮度；选项D中，滑动变阻器和灯泡并联，不能改变流过灯泡的电流，改变不了灯泡的亮度。
4.【答案】B
【解析】在输送电能的时候应该选择电阻较小的导线，减少电能的损失。
5.【答案】D
【解析】A、影响导体电阻的因素有：导体的长度、导体的横截面积、导体的材料以及温度，故A错误；B、影响导体电阻的因素有：导体的长度、导体的横截面积、导体的材料以及温度，故B错误；C、影响导体电阻的因素有：导体的长度、导体的横截面积、导体的材料以及温度，所以导体长的电阻不一定大，故C错误；D、常温下，材料和长度相同的导体，横截面积越小，电阻越大，故D正确。
6.【答案】C
【解析】从表中可以看出所提供导体是用来研究电阻与材料、长度、横截面积三个因素之间的关系的。由控制变量法可知，要研究电阻与材料之间的关系时，需长度和横截面积相同的导体，所以选①⑤；研究电阻与长度的关系时应选⑤⑦；探究电阻与导体横截面积的关系时应选⑤⑥，故正确的答案是C。
7.【答案】长度；电流；小
【解析】滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度，而电阻的大小就与导体的长度有关。电阻是导体对电流的阻碍作用，电阻越大电流就越小；电阻越小电流就越大。因为连入电路中的电阻丝是AB段，所以当顺时针转动旋钮触片时，AB段电阻丝变长，电阻变大，电流变小，收音机音量变小。
8.【答案】强；半导体；超导
【解析】金属的导电性能一般比较强；介于金属和非金属之间的硅和锗是半导体材料；当物质的电阻变为零时，导电性能极强，属于超导现象。
9.【答案】金属杆；电阻线；滑片；；允许通过的最大电流是0.5A
【解析】从图可知，甲为金属杆，乙为电阻线，丙为滑片，变阻器在电路中的符号是：；滑动变阻器铭牌上的“10Ω 0.5A”的含义为：滑动变阻器的最大阻值为10Ω，允许通过的最大电流是0.5A。
10.【答案】随温度的升高而增大；变暗
【解析】金属导体的电阻会随着温度的升高而增大。
11.【答案】4.7×l04；4.7×10-2
【解析】知道电阻的单位kΩ和Ω、kΩ和MΩ之间的关系（1kΩ=1×103Ω、1kΩ=1×10-3MΩ），进行单位换算，注意先换后算。
12.【答案】（1）最大；（2）如图所示；（3）将滑片逐渐左移

【解析】为保护电路，需要电路中的电流小一些，所以滑动变阻器连入电路的电阻最大；要通过滑动变阻器控制铃声的大小，必须使滑动变阻器与电铃串联；要使铃声越来越大，也就是使电路中的电流越来越大，连入的电阻逐渐减小，所以将滑片逐渐左移。
13.【答案】长度
【解析】题目探究电阻的大小和材料、长度、横截面积以及温度的关系时，用“控制变量法”。题中给出的导体材料和横截面积相同，长度不同，所以探究的是导体的电阻和长度的关系。
14.【答案】B；左
【解析】闭合开关之前，滑动变阻器连入的阻值最大，所以滑片移到B端；需要快捷的改变电流中电流的大小，这时需要采用“先粗调”，即先调总电阻大的滑动变阻器。
15.【答案】8.029；9999
【解析】由图可知：此变阻箱接入电路的电阻为8×1000Ω+0×100Ω+2×10Ω+9×1Ω=8029Ω=8.029kΩ；该电阻箱最大能调节的阻值为9×1000Ω+9×100Ω+9×10Ω+9×1Ω=9999Ω。
16.【答案】如图所示
17.【答案】（1）电流；（2）c、d；（3）甲
【解析】（1）实验中采用了转换法比较电阻大小，即通过比较电流表示数来比较导体电阻的大小。（2）验证导体的电阻与导体的材料有关时，应控制导体的长度和横截面积不变，编号c、d电阻丝符合。（3）选用b、c两根电阻丝可知，两者的材料和横截面积相同、长度不同，是验证导体的电阻与导体的长度是否有关，即验证甲同学的猜想。

材料
编号
长度/m
横截面积/mm2
镍铬合金
①
1
0.5
②
1
1
③
1.5
0.5
④
1.5
1
锰铜
⑤
1
0.5
⑥
1
1
⑦
1.5
0.5
⑧
1.5
1
编号
材料
长度/m
横截面积/mm2
a
镍铬合金丝
1.0
0.2
b
镍铬合金丝
1.0
0.1
c
镍铬合金丝
0.5
0.1
d
锰铜合金丝
0.5
0.1
