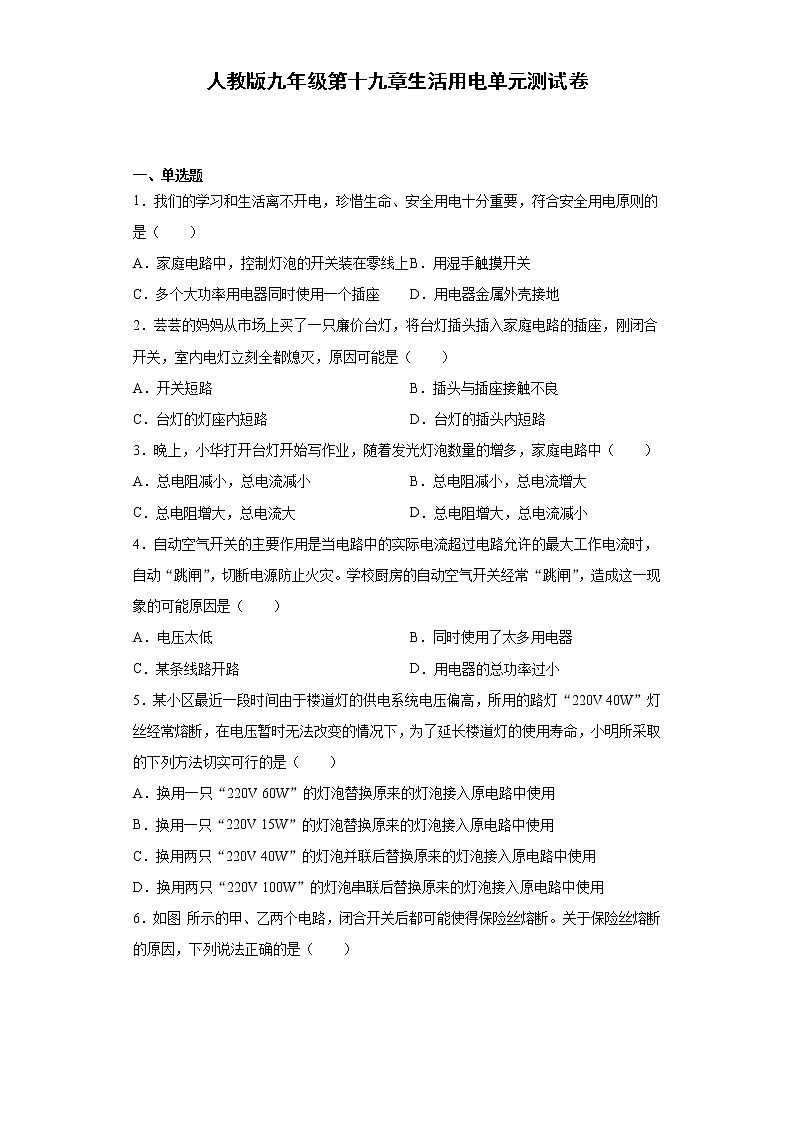

人教版九年级第十九章生活用电单元测试卷

一、单选题

1．我们的学习和生活离不开电，珍惜生命、安全用电十分重要，符合安全用电原则的是（　　）

A．家庭电路中，控制灯泡的开关装在零线上 B．用湿手触摸开关

C．多个大功率用电器同时使用一个插座 D．用电器金属外壳接地

2．芸芸的妈妈从市场上买了一只廉价台灯，将台灯插头插入家庭电路的插座，刚闭合开关，室内电灯立刻全都熄灭，原因可能是（　　）

A．开关短路 B．插头与插座接触不良

C．台灯的灯座内短路 D．台灯的插头内短路

3．晚上，小华打开台灯开始写作业，随着发光灯泡数量的增多，家庭电路中（　　）

A．总电阻减小，总电流减小 B．总电阻减小，总电流增大

C．总电阻增大，总电流大 D．总电阻增大，总电流减小

4．自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源防止火灾。学校厨房的自动空气开关经常“跳闸”，造成这一现象的可能原因是（　　）

A．电压太低 B．同时使用了太多用电器

C．某条线路开路 D．用电器的总功率过小

5．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（　　）

A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用

B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用

C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用

D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用

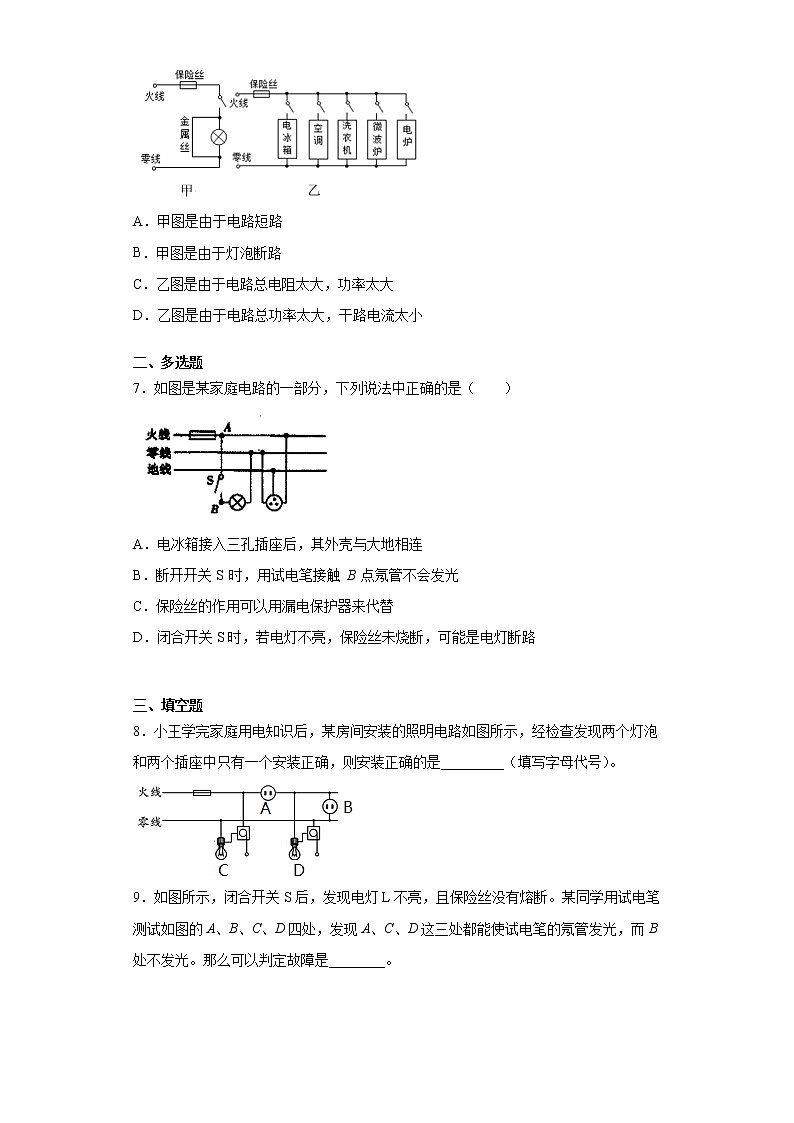

6．如图 所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（　　）

A．甲图是由于电路短路

B．甲图是由于灯泡断路

C．乙图是由于电路总电阻太大，功率太大

D．乙图是由于电路总功率太大，干路电流太小

二、多选题

7．如图是某家庭电路的一部分，下列说法中正确的是（　　）

A．电冰箱接入三孔插座后，其外壳与大地相连

B．断开开关S 时，用试电笔接触 B 点氖管不会发光

C．保险丝的作用可以用漏电保护器来代替

D．闭合开关S时，若电灯不亮，保险丝未烧断，可能是电灯断路

三、填空题

8．小王学完家庭用电知识后，某房间安装的照明电路如图所示，经检查发现两个灯泡和两个插座中只有一个安装正确，则安装正确的是_________（填写字母代号）。

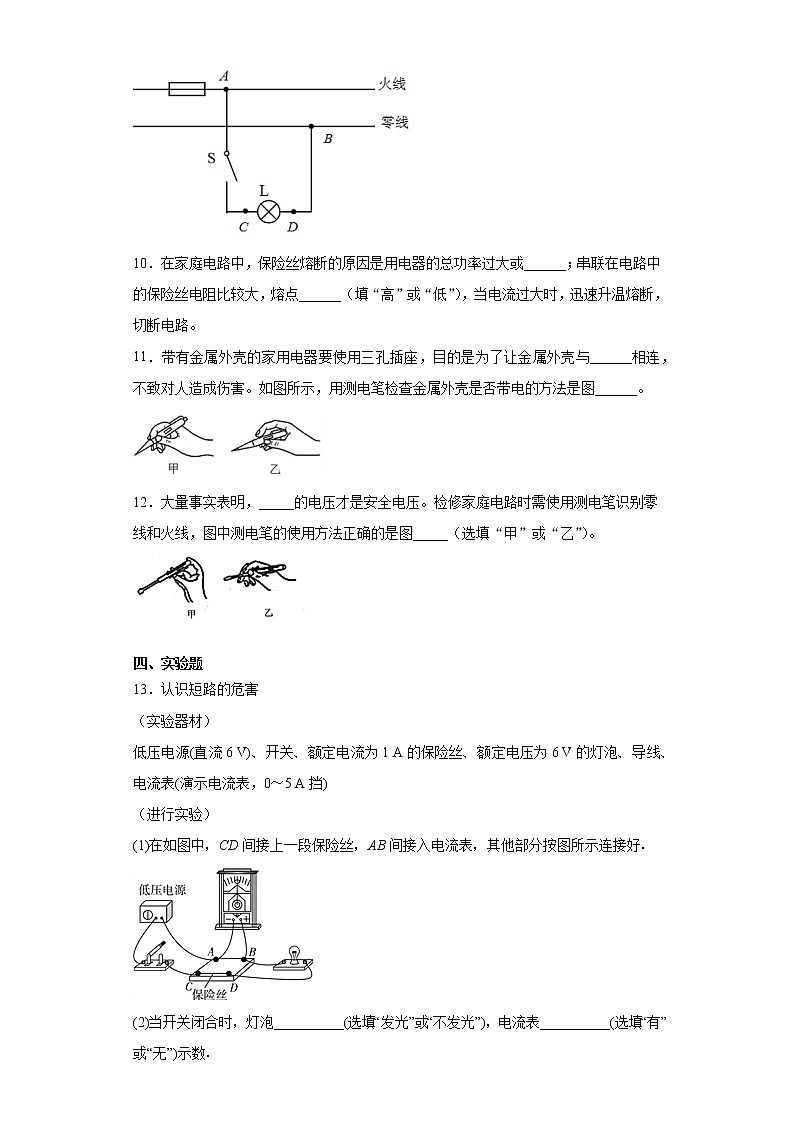

9．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是________。

10．在家庭电路中，保险丝熔断的原因是用电器的总功率过大或______；串联在电路中的保险丝电阻比较大，熔点______（填“高”或“低”），当电流过大时，迅速升温熔断，切断电路。

11．带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与______相连，不致对人造成伤害。如图所示，用测电笔检查金属外壳是否带电的方法是图______。

12．大量事实表明，_____的电压才是安全电压。检修家庭电路时需使用测电笔识别零线和火线，图中测电笔的使用方法正确的是图_____（选填“甲”或“乙”）。

四、实验题

13．认识短路的危害

（实验器材）

低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A挡)

（进行实验）

(1)在如图中，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好．

(2)当开关闭合时，灯泡__________(选填“发光”或“不发光”)，电流表__________(选填“有”或“无”)示数．

(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到电流表____________________，保险丝__________．

（分析论证）

B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的__________效应．

五、计算题

14．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1=21欧，R2=18欧。S打开时，通过R1的电流为2.4A。问：当S闭合时，

(1)流过A保险丝的电流为多少安？

(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？

六、作图题

15．用笔画线表示导线，将图中的开关、电灯正确接入家庭电路。

七、综合题

16．基础问答、作图和计算：

（1）近年来有许多重大火灾都是因线路老化造成的。由橡胶或塑料制成的绝缘皮使用时间过长就会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时导线之间就容易发生_____，致导线中电流过大，酿成火灾；

（2）如图所示的电路中，有一根导线连接错误，要求在错误处打叉，再添加一根导线，使两灯形成并联，请在方框中画出正确的电路连接的电路图；（_____）

（3）一盏白炽灯上标有“220V 40W”的字样，1度电可供这盏灯正常工作_____h，如果两盏“220V 40W”的灯串联在电路中，两盏灯的总功率是_____。

参考答案

1．D

2．C

3．B

4．B

5．D

6．A

7．ABD

8．BC

9．BD间线路断路

10．短路    低

11．大地    乙

12．不高于36V    甲

13．发光    有    指针迅速摆动较大幅度    迅速熔断    很大    相同    正    热

【解析】

（2）当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数；（3）断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光，【分析论证】当B、D间接入铜丝时，灯泡被短路，根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．

点睛：本实验中，一开始电路连接正确，当在B、D间接一根粗铜丝时，电路发生短路，则灯泡不发光；根据欧姆定律可知，此时电路中电流突然变大；再根据电功率的公式和电流的热效应分析所产生热量的情况，从而知道保险丝会及时熔断的原理．

14．(1)5.2A；(2)A，1.26mm

【详解】

(1)由图示知，闭合开关S时，两灯并联，则电路两端的电压

U=I1R1=2.4A×21Ω=50.4V

通过R2的电流

那么通过A保险丝的电流

I=I1+I2=2.4A+2.8A=5.2A

(2)A保险丝允许通过的最大电流为5A，而实际电流为5.2A，所以A保险丝有可能熔断。保险丝B、C的最大电流都为3A，为了保险起见，A保险丝应选择额定电流为6A的，由表格知，其直径为1.26mm。

答：(1)流过A保险丝的电流为5.2A；

(2)A保险丝有可能熔断，该根保险丝应选用直径为1.26mm的保险丝。

15．

【详解】

开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：

16．短路        25    20W

【详解】

(1)[1]绝缘皮老化，绝缘性能变差，可以导电，甚至龟裂露出线芯，通电时导线之间就容易发生短路，当导线之间发生短路时，导线中电流将会很大，容易产生火灾。

(2)[2]两灯泡并联，两灯泡应并列连接，即应首首相连、尾尾相连，由图所示电路图可知，开关左端连线错误，修改后的实物电路图如图所示：

根据修改后的电路图如图所示：

(3)[3]已知消耗的电能

W=1度电=1kW⋅h

由可得，1度电可供“220V 40W”的白炽灯正常发光时间

[4]由可得，灯泡的电阻

两灯泡串联的总功率

【点睛】

此题考查的是电路的基本连接方式、电功率变形公式、电功公式的应用，难易程度适中，解答时注意单位换算。
