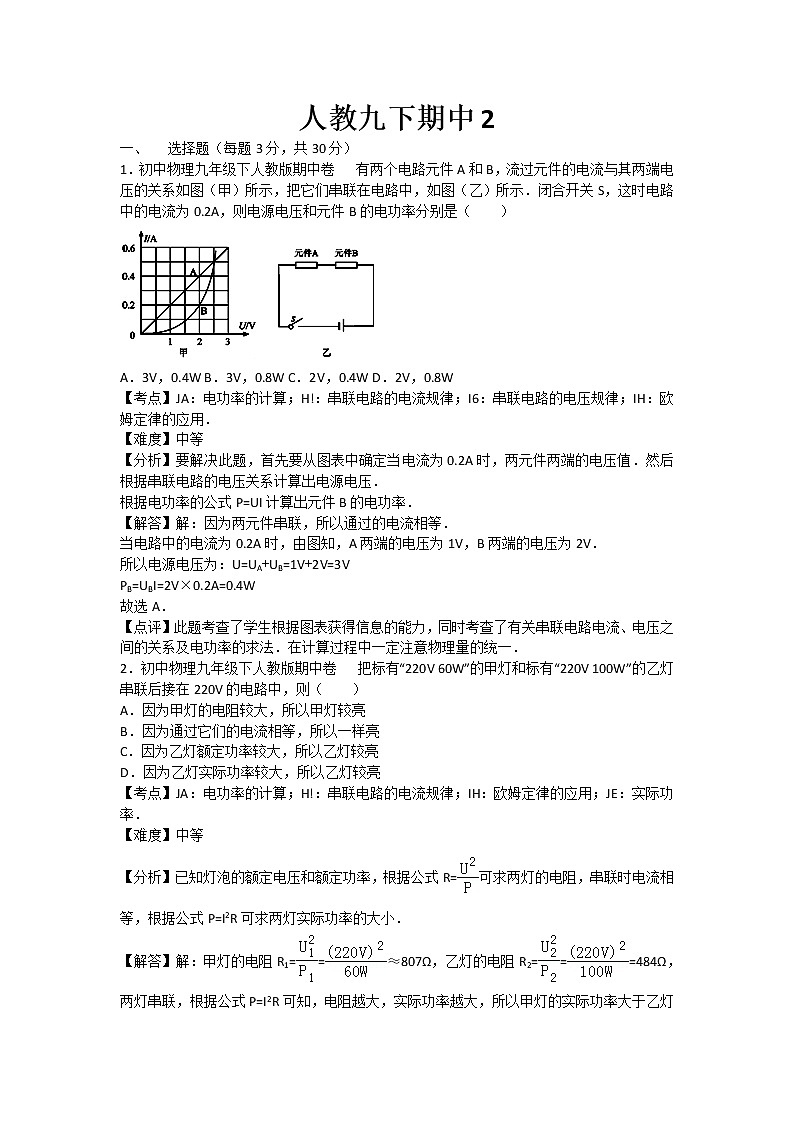

人教版物理九年级下册人教九下期中2测试（含答案）

这是一份物理九年级全册本册综合课后测评，共16页。

选择题（每题3分，共30分）


1．初中物理九年级下人教版期中卷 有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示，把它们串联在电路中，如图（乙）所示．闭合开关S，这时电路中的电流为0.2A，则电源电压和元件B的电功率分别是（ ）





A．3V，0.4WB．3V，0.8WC．2V，0.4WD．2V，0.8W


【考点】JA：电功率的计算；H!：串联电路的电流规律；I6：串联电路的电压规律；IH：欧姆定律的应用．


【难度】中等


【分析】要解决此题，首先要从图表中确定当电流为0.2A时，两元件两端的电压值．然后根据串联电路的电压关系计算出电源电压．


根据电功率的公式P=UI计算出元件B的电功率．


【解答】解：因为两元件串联，所以通过的电流相等．


当电路中的电流为0.2A时，由图知，A两端的电压为1V，B两端的电压为2V．


所以电源电压为：U=UA+UB=1V+2V=3V


PB=UBI=2V×0.2A=0.4W


故选A．


【点评】此题考查了学生根据图表获得信息的能力，同时考查了有关串联电路电流、电压之间的关系及电功率的求法．在计算过程中一定注意物理量的统一．


2．初中物理九年级下人教版期中卷 把标有“220V 60W”的甲灯和标有“220V 100W”的乙灯串联后接在220V的电路中，则（ ）


A．因为甲灯的电阻较大，所以甲灯较亮


B．因为通过它们的电流相等，所以一样亮


C．因为乙灯额定功率较大，所以乙灯较亮


D．因为乙灯实际功率较大，所以乙灯较亮


【考点】JA：电功率的计算；H!：串联电路的电流规律；IH：欧姆定律的应用；JE：实际功率．


【难度】中等


【分析】已知灯泡的额定电压和额定功率，根据公式R=可求两灯的电阻，串联时电流相等，根据公式P=I2R可求两灯实际功率的大小．


【解答】解：甲灯的电阻R1==≈807Ω，乙灯的电阻R2===484Ω，


两灯串联，根据公式P=I2R可知，电阻越大，实际功率越大，所以甲灯的实际功率大于乙灯的实际功率，甲灯亮．


故选A．


【点评】本题考查电阻的计算和实际功率大小的比较，关键是公式及其变形的灵活运用，要知道串联电路电流的规律，判断灯泡亮度的依据是灯泡的实际功率．

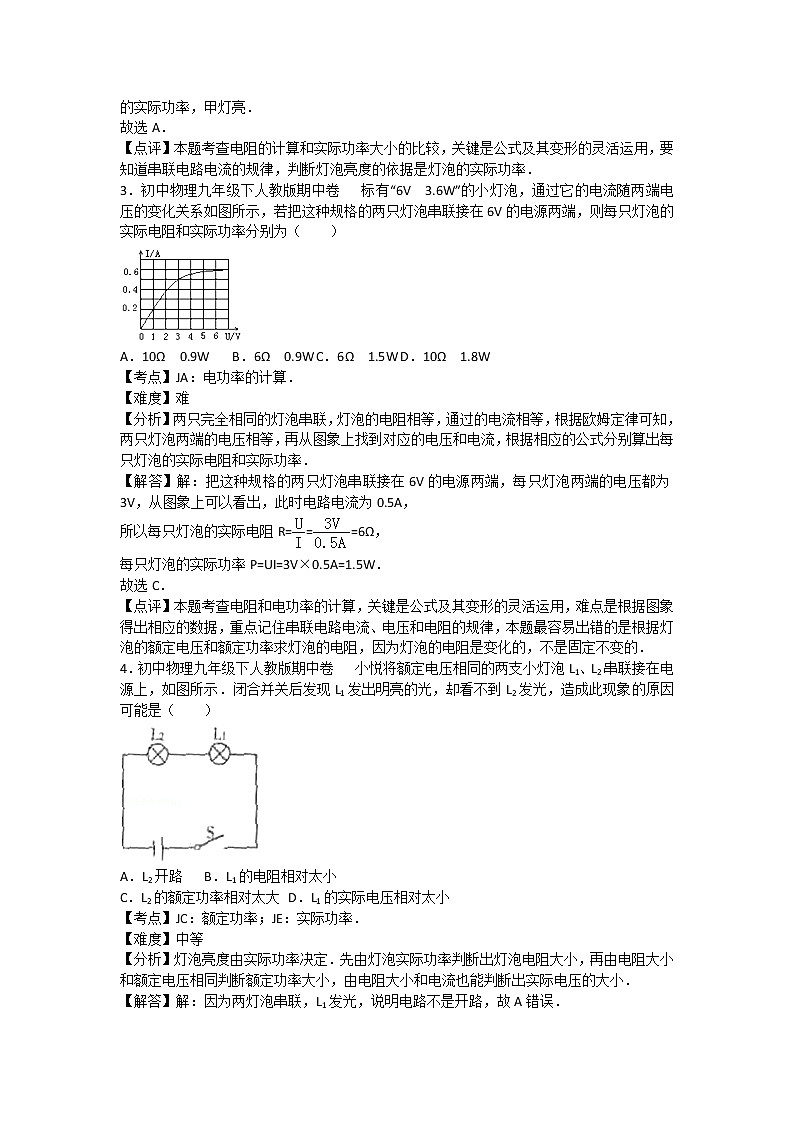

3．初中物理九年级下人教版期中卷 标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（ ）





A．10Ω 0.9WB．6Ω 0.9WC．6Ω 1.5WD．10Ω 1.8W


【考点】JA：电功率的计算．


【难度】难


【分析】两只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，两只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．


【解答】解：把这种规格的两只灯泡串联接在6V的电源两端，每只灯泡两端的电压都为3V，从图象上可以看出，此时电路电流为0.5A，


所以每只灯泡的实际电阻R===6Ω，


每只灯泡的实际功率P=UI=3V×0.5A=1.5W．


故选C．


【点评】本题考查电阻和电功率的计算，关键是公式及其变形的灵活运用，难点是根据图象得出相应的数据，重点记住串联电路电流、电压和电阻的规律，本题最容易出错的是根据灯泡的额定电压和额定功率求灯泡的电阻，因为灯泡的电阻是变化的，不是固定不变的．


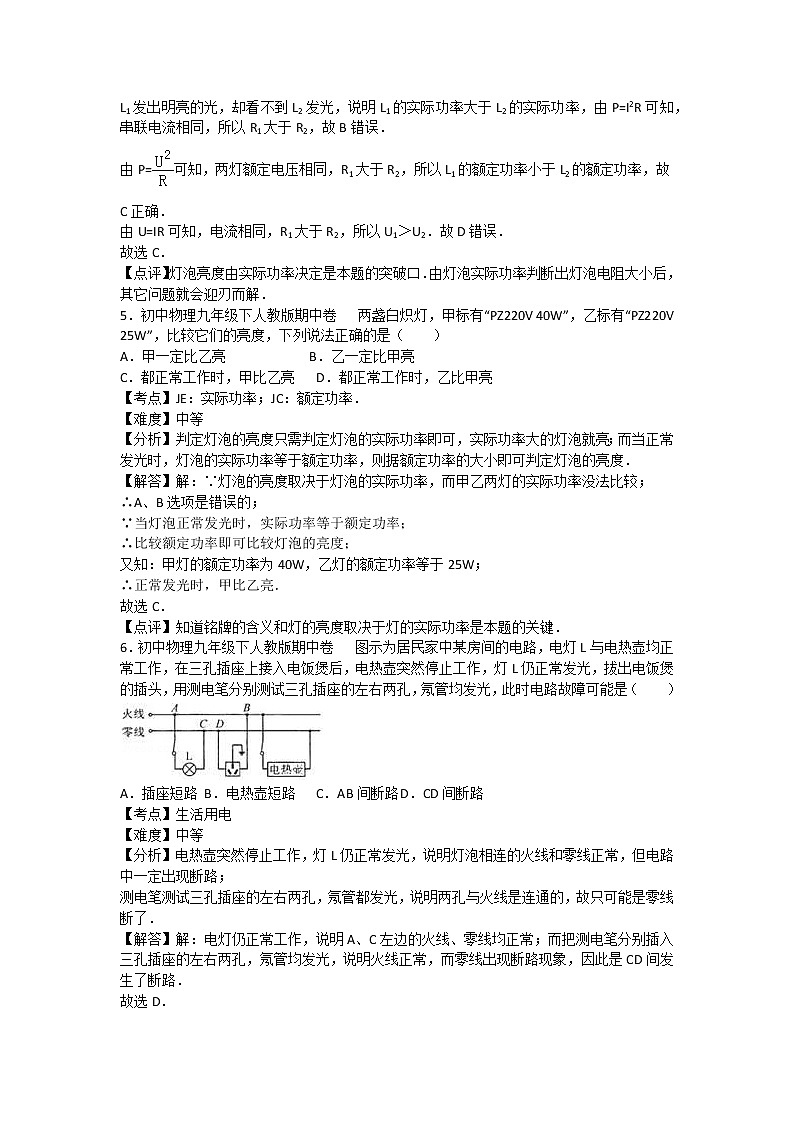

4．初中物理九年级下人教版期中卷 小悦将额定电压相同的两支小灯泡L1、L2串联接在电源上，如图所示．闭合并关后发现L1发出明亮的光，却看不到L2发光，造成此现象的原因可能是（ ）





A．L2开路B．L1的电阻相对太小


C．L2的额定功率相对太大D．L1的实际电压相对太小


【考点】JC：额定功率；JE：实际功率．


【难度】中等


【分析】灯泡亮度由实际功率决定．先由灯泡实际功率判断出灯泡电阻大小，再由电阻大小和额定电压相同判断额定功率大小，由电阻大小和电流也能判断出实际电压的大小．


【解答】解：因为两灯泡串联，L1发光，说明电路不是开路，故A错误．


L1发出明亮的光，却看不到L2发光，说明L1的实际功率大于L2的实际功率，由P=I2R可知，串联电流相同，所以R1大于R2，故B错误．


由P=可知，两灯额定电压相同，R1大于R2，所以L1的额定功率小于L2的额定功率，故C正确．


由U=IR可知，电流相同，R1大于R2，所以U1＞U2．故D错误．


故选C．


【点评】灯泡亮度由实际功率决定是本题的突破口．由灯泡实际功率判断出灯泡电阻大小后，其它问题就会迎刃而解．


5．初中物理九年级下人教版期中卷 两盏白炽灯，甲标有“PZ220V 40W”，乙标有“PZ220V 25W”，比较它们的亮度，下列说法正确的是（ ）


A．甲一定比乙亮 B．乙一定比甲亮


C．都正常工作时，甲比乙亮D．都正常工作时，乙比甲亮


【考点】JE：实际功率；JC：额定功率．


【难度】中等


【分析】判定灯泡的亮度只需判定灯泡的实际功率即可，实际功率大的灯泡就亮；而当正常发光时，灯泡的实际功率等于额定功率，则据额定功率的大小即可判定灯泡的亮度．


【解答】解：∵灯泡的亮度取决于灯泡的实际功率，而甲乙两灯的实际功率没法比较；


∴A、B选项是错误的；


∵当灯泡正常发光时，实际功率等于额定功率；


∴比较额定功率即可比较灯泡的亮度；


又知：甲灯的额定功率为40W，乙灯的额定功率等于25W；


∴正常发光时，甲比乙亮．


故选C．


【点评】知道铭牌的含义和灯的亮度取决于灯的实际功率是本题的关键．


6．初中物理九年级下人教版期中卷 图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（ ）





A．插座短路B．电热壶短路C．AB间断路D．CD间断路


【考点】生活用电


【难度】中等


【分析】电热壶突然停止工作，灯L仍正常发光，说明灯泡相连的火线和零线正常，但电路中一定出现断路；


测电笔测试三孔插座的左右两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了．


【解答】解：电灯仍正常工作，说明A、C左边的火线、零线均正常；而把测电笔分别插入三孔插座的左右两孔，氖管均发光，说明火线正常，而零线出现断路现象，因此是CD间发生了断路．


故选D．


【点评】本题考查了用测电笔检测电路的故障．在正常情况下，测电笔测火线应亮，测零线应不亮．


7．初中物理九年级下人教版期中卷 如图是某家庭电路的一部分，下列说法正确的是（ ）





A．电冰箱接入三孔插座后电灯与电冰箱是串联


B．电冰箱接入三孔插座能使电冰箱金属外壳接地


C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关


D．断开开关S时，站在地上的人接触A点或B点都不会触电


【考点】生活用电


【难度】易


【分析】根据家庭电路的各设备安装顺序、开关、电灯、插座的正确安装方法等知识逐个分析判断即可解决．


【解答】解：A、由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故错误；


B、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生触电事故，故正确；


C、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接灯，故错误；


D、断开开关S时，站在地上的人接触A点是会触电的，故错误；


故选B．


【点评】知道并理解家庭电路的组成是解决该题的关键．


8．初中物理九年级下人教版期中卷 下列图形有关家庭电路的连接完全正确的是（ ）


A． B．


C． D．


【考点】生活用电


【难度】易


【分析】对照家庭电路中元件的连接要求进行判断：


（1）电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．


（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．


【解答】解：A、三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故A接法错误；


B、开关、灯泡和三孔插座的接法均符合连接要求，故B接法正确；


C、三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故C接法错误；


D、开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套”的要求，故D接法错误．


故选B．


【点评】掌握家庭电路中灯泡、开关、三孔插座、两孔插座、电能表、保险丝的接法，既是我们要掌握的知识也是经常用到的生活技能．


9．初中物理九年级下人教版期中卷 如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（ ）





A．电热壶所在电路的B、D两点间断路


B．插座的接地线断路


C．电路的C、D两点间导线断路


D．电路的A、B两点间导线断路


【考点】生活用电


【难度】中等


【分析】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明有地方开路了．


【解答】解：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间开路．


故选C．


【点评】本题考查了家庭电路故障的检修．测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了．


10．初中物理九年级下人教版期中卷 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）


A．可能是这个插座的火线和零线原来就相接触形成了短路


B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态


C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路


D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸


【考点】生活用电


【难度】易


【分析】室内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大．


由手机充电器插头插入插座，闭合开关，室内用电器全部停止工作可知，是手机充电器的两个接头短路了．


【解答】解：A、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；


B、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；


C、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；


D、手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选项D不正确．


故选 C．


【点评】本题考查对家庭电路故障的分析判断能力，要结合家庭电路的特点熟练掌握．


填空题（每空2分，共 40分）


11．初中物理九年级下人教版期中卷 如图1所示，电源电压保持不变，小灯泡的额定电压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图2所示．则小灯泡的额定功率为 W，电源电压为 V，滑动变阻器的最大阻值为 Ω．





【考点】JA：电功率的计算；IH：欧姆定律的应用．


【难度】难


【分析】①已知灯泡的额定电压，从图象中找到灯泡在额定电压下的电流，利用公式P=UI得到额定功率；


②当滑动变阻器滑片位于最左端时，滑动变阻器接入电路的阻值为0，电源电压也就是灯泡两端电压；


③当滑片位于最右端时，滑动变阻器接入电路电阻最大．已知此时灯泡两端电压和电源电压，可以得到滑动变阻器两端电压；已知此时灯泡电流，也就是通过滑动变阻器的电流；已知滑动变阻器两端电压和通过的电流，利用R=得到滑动变阻器最大阻值．


【解答】解：


①由图象知，在灯泡两端电压为U额=12V时，通过的电流为I额=2A，


所以灯泡的额定功率为P额=U额I额=12V×2A=24W；


②当滑片位于最左端时，滑动变阻器接入电路的阻值为0，此时灯泡两端电压等于电源电压，


所以电源电压为U=U额=12V；


③当滑片在最右端时，滑动变阻器全部接入电路，由图象知，此时灯泡两端电压为UL=3V，电路电流为I=1A


所以滑动变阻器两端电压为UR=U﹣UL=12V﹣3V=9V，


滑动变阻器的最大阻值为R===9Ω．


故答案为：24；12；9．


【点评】求解滑动变阻器最大阻值时，不要利用串联电路导体两端电压与其阻值成正比这一规律，原因是灯泡电阻不是确定的．


12．初中物理九年级下人教版期中卷 家庭电路的电压在用电高峰时段，有时会降低到198V．此时一盏“220V、100W”的灯泡工作时的实际功率将 100W（填“大于”、“等于”或“小于”）．灯泡的实际亮度会比正常发光时 （填“亮”或“暗”）些．


【考点】JA：电功率的计算；JE：实际功率．


【难度】难


【分析】（1）用电器只有在额定电压下工作时，发挥的实际功率才等于额定功率；


（2）用电器发挥的功率与其两端的电压有关，当电压大于额定电压时，实际功率大于额定功率；当电压小于额定电压时，实际功率小于额定功率．


【解答】解：（1）“220V，100W”的灯泡表示灯泡的额定电压是220V，额定功率是100W，当灯泡两端电压等于220V时，灯泡的功率等于100W，小灯泡正常发光；


（2）当灯泡两端电压大于220V时，灯泡的功率大于100W，小灯泡发光较亮；当灯泡两端电压小于220V时，灯泡的功率小于100W，小灯泡发光较暗．


（3）实际电压等于198V，小于额定电压220V，因此实际功率小于额定功率100W，灯泡发光较暗．


故答案为：小于、暗．


【点评】（1）灯泡的亮度取决于它的实际功率，其大小不一定等于额定功率；


（2）灯泡的实际功率由它两端的实际电压决定的，实际电压大时实际功率大，实际电压小时实际功率小．


13．初中物理九年级下人教版期中卷 一盏电灯未接入电路时的灯丝电阻为55Ω，接到220V的电源上正常发光时通过的电流为0.5A．则该电灯的额定功率为 W；从刚接通电源到正常发光过程中，电灯的最大功率为 W．


【考点】JA：电功率的计算．


【难度】中等


【分析】（1）灯泡正常发光时的电流和额定电流相等，根据P=UI求出该电灯的额定功率；


（2）灯泡的电阻随温度的增大而增大，当刚接通灯泡时，其电阻最小，根据P=求出电灯的最大功率．


【解答】解：（1）灯泡正常发光时的电流和额定电流相等，


所以灯泡的额定功率P=UI=220V×0.5A=110W；


（2）刚接通电源时，灯泡的电阻最小，电功率最大，


所以Pmax===880W．


故答案为：110；880．


【点评】本题考查了电功率公式的灵活运用，关键是知道灯泡电阻与温度的关系．


14．初中物理九年级下人教版期中卷 在如图所示电路中，电源电压6V保持不变．只闭合开关S1，电流表示数为0.2A；再闭合开关S2，电流表示数变化了0.4A．则R2的阻值为 Ω，S2闭合前后R1消耗的电功率相差 W．





【考点】JA：电功率的计算；IH：欧姆定律的应用；II：电阻的串联．


【难度】难


【分析】只闭合开关S1时，两电阻串联，电流表测电路中的电流；再闭合开关S2时，电路为R1的简单电路，根据电阻的串联和欧姆定律确定电流表的示数，根据欧姆定律求出R1的阻值，根据P=UI求出R1消耗的电功率；根据欧姆定律求出S2闭合前电路的总电阻，根据电阻的串联求出R2的阻值，根据P=I2R求出R1消耗的电功率．


【解答】解：只闭合开关S1时，等效电路图如图1所示；再闭合开关S2时，等效电路图如图2所示．


∵电阻越串越大、大于任何一个分电阻，


∴根据I=可知，图2中电流表的示数比图1中的电流大，即图2中I2=0.2A+0.4A=0.6A；


由图2可得：


R1===10Ω；


R1消耗的电功率P1=UI2=6V×0.6A=3.6W；


由图1可得：


电路中的总电阻R===30Ω，


∴R2=R﹣R1=30Ω﹣10Ω=20Ω，


R1消耗的电功率P1′=（I1）2R1=（0.2A）2×10Ω=0.4W，


∴S2闭合前后R1消耗的电功率相差P1﹣P1′=3.6W﹣0.4W=3.2W．


故答案为：20；3.2．





【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是开关闭合前后电路中电流变化的判断．


15．初中物理九年级下人教版期中卷 如图所示电路，电源电压恒定不变．小灯泡L标有“3V 0.6W”字样，R为定值电阻．闭合S，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化了0.1A，则R的阻值为 Ω，此时灯泡L和电阻R消耗的功率之比是 ．





【考点】JA：电功率的计算；IH：欧姆定律的应用．


【难度】中等


【分析】闭合S，断开S1，为灯泡的基本电路，而小灯泡正常发光，因此电源电压等于灯泡的额定电压；两个开关都闭合时，为并联电路，电流表串联在干路上，因此电流表示数的变化为定值电阻R中通过的电流，再利用欧姆定律求出R的阻值；利用P=UI求出电阻的功率，已知灯泡的功率，直接求出其比值即可．


【解答】解：闭合S，断开S1时，为灯泡的基本电路，


∵小灯泡正常发光，


∴电源电压U=3V，PL=0.6W；


再闭合S1，为并联电路，通过R的电流IR=0.1A，


R的阻值为R===30Ω；


R的功率为PR=UIR=3V×0.1A=0.3W，


∴PL：PR=0.6W：0.3W=2：1．


故答案为：30，2：1．


【点评】本题考查欧姆定律的计算公式和电功率的计算公式的灵活应用，本题的关键是会利用并联电路的互不影响的特点进行分析．





16．初中物理九年级下人教版期中卷 节能型日光灯很省电，一支功率为11W的这种日光灯的亮度相当于60W的白炽灯，11W的节能型日光灯接在家庭电路中正常工作时的电流是 A；某同学将5盏60W的白炽灯换成5盏11W的这种日光灯，灯每天工作2h，一个月（30天）可以节约 kW•h．


【考点】JA：电功率的计算；J3：电功的计算．


【难度】中等


【分析】（1）家庭电路的电压为220V，因额定电压下灯泡正常工作，根据I=求出节能型日光灯正常工作时的电流；


（2）根据W=Pt求出求出5盏60W的白炽灯和5盏11W的这种日光灯每天工作2h、一个月消耗的电能，两者之差即为节约的电能．


【解答】解：（1）节能型日光灯正常工作时的电压U=220V，功率为11W，则


正常工作时的电流I===0.05A；


（2）5盏60W的白炽灯每天工作2h、一个月消耗的电能：


W白炽=P白炽t=0.06KW×2h×30×5=18KW•h，


5盏11W的节能灯每天工作2h、一个月消耗的电能：


W节能=P节能t=0.011KW×2h×30×5=3.3KW•h，


一个月节约的电能：


△W=W白炽﹣W节能=18KW•h﹣3.3KW•h=14.7KW•h．


故答案为：0.05；14.7．


【点评】本题考查电流和消耗电能的计算以及节能的措施，关键是公式及其变形的灵活运用，解题过程中要注意单位的换算，日常生活中要养成节能的好习惯．


17．初中物理九年级下人教版期中卷 如图甲所示，小灯泡额定电压为9V，闭合开关S后，滑动变阻器滑片P从a端到b端的过程中，小灯泡的U﹣I关系图象如图乙所示（滑动变阻器阻值不受温度影响）．小灯泡的额定功率为 W．当滑动变阻器接入电路的阻值R=8Ω时，小灯泡消耗的功率为2.25W，此时小灯泡的阻值为 Ω．





【考点】JA：电功率的计算；IH：欧姆定律的应用．


【难度】难


【分析】①已知灯泡的额定电压和对应的电流，利用公式P=UI可以得到灯泡的额定功率；


②当滑片移动到b端时，灯泡两端电压等于电源电压；已知灯泡与滑动变阻器串联，且知道灯泡的实际功率和滑动变阻器接入电路的电阻，利用公式P=I2R列出方程求解灯泡电阻．


【解答】解：


①由图象知，当灯泡两端电压等于额定电压时，通过的电流为I=1.0A


所以灯泡的额定功率为P额=U额I额=9V×1.0A=9W；


②由图象知，滑动变阻器滑片在b端时，电压表示数为9V，所以电源电压为U=9V


设当滑动变阻器接入电路的阻值R=8Ω时，灯丝电阻为RL，根据题意得


2.25W=（）2×RL


解得RL=4Ω或RL=16Ω


但由题意可知，当滑动变阻器滑片在b端时，小灯泡两端的电压最高为9V，此时通过的电流为1A，故小灯泡的最大


电阻为9Ω，因此RL=16Ω不合题意应舍去，所以小灯泡的电阻为RL=4Ω．


故答案为：9；4．


【点评】解答此题需要明确两点：


①灯丝电阻随电压的变化而变化；


②分析串联电路某一用电器功率时，一般选择公式P=I2R（因为电路电流相同）．





18．初中物理九年级下人教版期中卷 某课外小组的同学自制了一只电烙铁，额定电压是220V，在额定电压下工作时的电阻是1210Ω，它的额定功率为 W，在额定电压下通电10min产生 J热量．


【考点】JA：电功率的计算；JB：额定电压；JC：额定功率；JK：电功与热量的综合计算．


【难度】中等


【分析】（1）知道电烙铁的额定电压和在额定电压下工作时的电阻，利用P=电烙铁的额定功率；


（2）电流通过电烙铁做功消耗的电能全部用来产生热量，因为电烙铁在额定电压下工作，所以实际功率等于额定功率，再利用Q=W=Pt求在额定电压下通电10min产生的热量．


【解答】解：（1）P额===40W；


（2）∵电烙铁在额定电压下工作，


∴P=P额=40W，


∴通电10min产生的热量：


Q放=W电=Pt=40W×10×60s=24000J．


故答案为：40，24000．


【点评】本题考查了电功率的计算、电流产生热量的计算，对纯电阻电路Q=W=Pt，计算时注意单位统一．


19．初中物理九年级下人教版期中卷 某同学的电能表铭牌上标有“10A，220V”字样，该同学晚上在家中将一1000W的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空气开关也跳闸了．


（1）分析原因可能是电饭煲插头 或家庭电路中 过大．


（2）请你设计一个方案验证上述猜想.


【考点】IX：家庭电路电流过大的原因．


【难度】难


【分析】空气开关跳闸是因为电路中电流过大，电路中电流过大的原因：短路或总功率过大．


把其它用电器全部关掉，只让电饭锅工作，如果是短路，空气开关跳闸，如果是总功率过大，电饭锅能正常工作．


【解答】解：（1）将一1000W的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空气开关跳闸，说明电饭煲插头处短路或电路总功率过大．


（2）只让电饭锅单独接入电路，电饭锅不能工作，空气开关跳闸说明是短路；电饭锅和空气开关都能正常工作说明总功率过大．


故答案为：（1）短路；总功率；（2）只让电饭锅单独接入电路，电饭锅不能工作，空气开关跳闸，说明是短路；电饭锅和空气开关都能正常工作，说明总功率过大．


【点评】本题考查空气开关的作用、家庭电路中电流过大的原因等，并且学会分析故障原因．


作图题（20题5分，21题5分，共10分）


20．初中物理九年级下人教版期中卷 请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．





【考点】IO：家庭电路的连接．


【难度】中等


【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．


（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．


【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．


（2）安装安全用电原则，上孔接地线；左孔接零线；右孔接火线．如下图所示：





【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．


21．初中物理九年级下人教版期中卷 如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座单独接入．





【考点】IO：家庭电路的连接．


【难度】中等


【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．


（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线．


【解答】解：首先辨别上面三根线地线、火线、零线．


（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；


（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线．如图所示：





【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．





四、计算题（22题8分，共8分）


22．初中物理九年级下人教版期中卷 某课外科技活动小组设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，电源电压为72V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“100Ω 3A”字样，电流表A2的量程为0～3A，灯泡上标有“12V 3W”的字样．


(1）求灯泡正常工作时的电流；


(2）闭合S，断开S1、S2，灯泡正常发光，求R1的阻值；


(3）S、S1、S2均闭合时，求R2消耗的最大电功率和最小电功率．








【考点】J9：电功率与电压、电流的关系；IH：欧姆定律的应用；JA：电功率的计算．


【专题】16 ：压轴题；533：欧姆定律；541：电能和电功率．


【分析】（1）根据灯泡的铭牌可知额定电压和额定功率，可利用公式I=计算出灯泡L正常工作时的电流．


（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，从而可以判断出灯泡两端的电压，知道电源电压，利用串联电路电压的特点计算出电阻R1两端的电压，又知道此时通过灯泡的电流，再利用公式R=计算出R1的阻值．


电流表测干路电流；由灯泡正常发光时电压和额定电压相等可知电源的电压，根据欧姆定律分别求出各支路的电流，再利用并联电路的电流特点求出电流表的示数．


（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，灯泡被短路，电流表A1测通过电阻R1的电流，电流表A2测干路中的总电流．知道电源电压，利用并联电路电压的特点判断出电阻R1和滑动变阻器R2两端的电压，知道滑动变阻器的最大电阻，可利用公式P=计算出R2上消耗电功率的最小值．知道定值电阻R1两端的电压和R1的阻值，可利用公式I=计算出此时通过R1的电流，又知道电流表A2量程为0～3A，从而可以判断出干路中的最大电流，再利用并联电路电流的特点计算出通过R2的最大电流，再利用公式P=UI计算出求R2上消耗电功率的最大值．


【解答】解：（1）UL=12V，PL=3W，


灯泡L正常工作时的电流为：IL===0.25A．


（2）闭合S，断开S1、S2，灯泡L与电阻R1串联，而此时灯泡正常工作，


则此时灯泡两端的电压为UL=12V，而电源电压为U=72V，


电阻R1两端的电压为：U1=U﹣UL=72V﹣12V=60V，


灯泡L正常工作时的电流为0.25A，此时电路中的电流为0.25A，


电阻R1的阻值为：R1===240Ω．


（3）S、S1、S2均闭合时，电阻R1和滑动变阻器R2并联，电源电压为U=72V，


则U1=U2=U=72V，


而滑动变阻器的最大电阻为R大=100Ω，


R2消耗电功率的最小值为：P小===51.84W．


电阻R1的阻值为240Ω，而U1=U2=U=72V，


此时通过R1的电流为：I1===0.3A，


电流表A1测通过电阻R1的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，


通过R2的最大电流为：I2=I﹣I1=3A﹣0.3A=2.7A，


R2消耗电功率的最大值为：P大=UI2=72V×2.7A=194.4W．


答：（1）灯泡正常工作时的电流是0.25A．


（2）闭合S，断开S1、S2，灯泡正常工作，电阻R1的阻值为240Ω．


（3）S、S1、S2均闭合时，R2上消耗电功率的最小值为51.84W、最大值为194.4W．


【点评】本题综合性较强，考查的内容较多．会辨别串、并联，会用欧姆定律计算，会用电功率公式计算，知道串、并联电路的电压规律，电流规律．关键是公式及其变形的灵活运用，难点是开关断开闭合过程中对电路连接情况的影响．


五、简答题（23题6分，24题6分，共12分）


23．初中物理九年级下人教版期中卷 电可以为我们服务，但如果不注意安全，它也可能对人造成危害，请指出图中有哪些与电有关的不安全现象？





【考点】IV：安全用电原则．


【难度】易


【分析】安全用电的原则：


（1）不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；


（2）不用湿手扳开关，插入或拔出插头；


（3）安装、检修电器应穿绝缘鞋，站在绝缘体上，且要切断电源；


（4）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；


（5）在电路中安装触电保护器，并定期检验其灵敏度；


（6）下雷雨时，不使用收音机、录像机、电视机、且拔出电源插头，拔出电视机天线插头．暂时不使用电话，如一定要用，可用免提功能健；


（7）严禁私拉乱接电线，禁止学生在寝室使用电炉、“热得快”等电器；


（8）不在架着电揽、电线的下面放风筝和进行球类活动．


【解答】解：图中从左往右分析，属于不注意安全用电的现象是：


（1）小孩在室外输电线上取风筝；


（2）电视机电源插头处破损；


（3）电线放在地毯下面；


（4）用湿手去拔电源插头；


（5）通电的电线浸在水中；


（6）电吹风正在加热通电的导线．


【点评】注意留心生活中不符合安全用电原则的现象．


24．初中物理九年级下人教版期中卷 暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：


(1）“超负荷”是指电路中的 过大（选填“电流”或“电阻”）．


(2）使火灾发生的理论依据是 ．


(3）请你提出一条预防这种火灾发生应采取什么措施 ．


【考点】IX：家庭电路电流过大的原因；JH：焦耳定律．


【难度】易


【分析】导线能承受的电流是一定的，超过承受的电流就是超负荷．


电路中引起火灾的原因是电阻一定时，通电时间一定时，根据Q=I2Rt，电流越大，产生的热量就越多．


防止电路中火灾的发生，就是防止电流过大．家庭电路中电压一定，根据I=可知，在电压一定时，电功率越大，电流就越大；当电路发生短路时，由于导线电阻很小，根据I=可知，电流会很大．所以防止短路和避免总功率过大．


【解答】解：（1）电路中“超负荷”，是指电路中的电流超过导线承受的电流．


（2）电路中发生火灾是因为电流产生的电热过多造成的．根据Q=I2Rt，电阻一定，通电时间一定，电流越大，产生的热量就越多．


（3）防止电路中火灾的发生，就是防止电流过大．在电路中防止短路和总功率过大，电路中大功率的用电器交叉使用防止总功率过大．


防止火灾的发生，还可以让电热尽快散到空气中，增粗导线增大导线承受的电流．


故答案为：（1）电流；


（2）电流越大，根据焦耳定律Q=I2Rt产生的热量就越多；


（3）大功率的用电器交叉使用．（答案不唯一）


【点评】电热给人类带来很多的用途，例如电炉、电暖气等，但也会引起火灾，家庭电路中引起火灾的主要原因是电流过大，短路和总功率都会造成电流过大．
