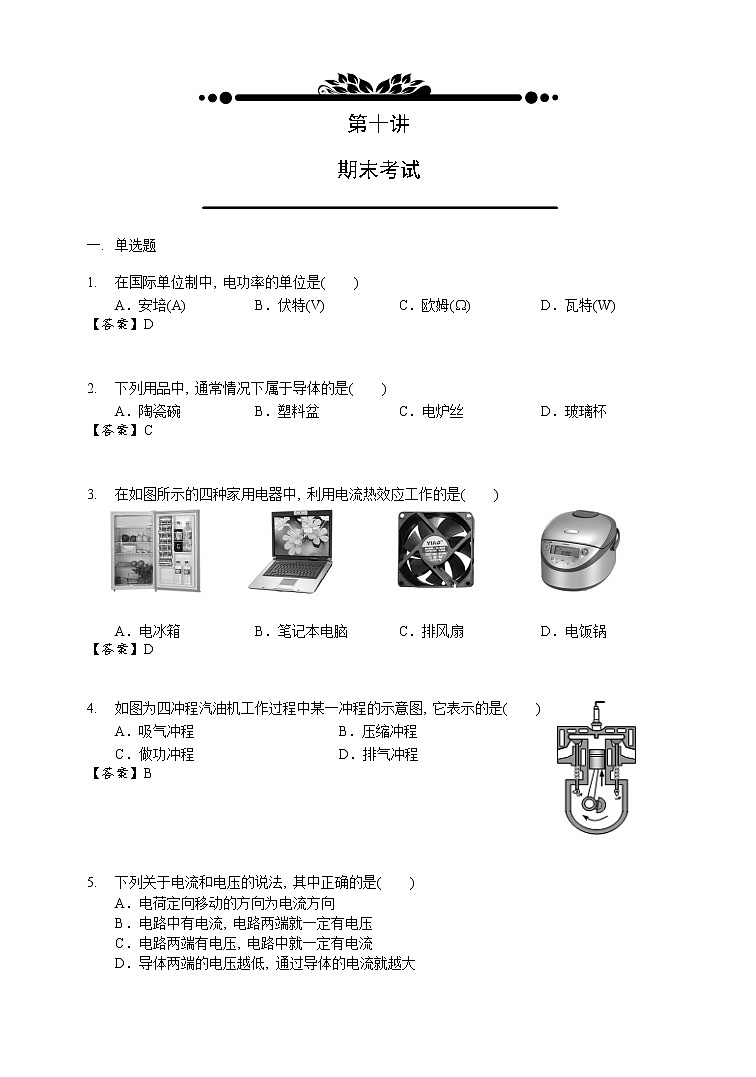

16讲期末.考试试卷学案

一.       单选题

1. 在国际单位制中, 电功率的单位是(    )

A．安培(A) B．伏特(V) C．欧姆() D．瓦特(W)

【答案】 D

2. 下列用品中, 通常情况下属于导体的是(    )

A．陶瓷碗 B．塑料盆 C．电炉丝 D．玻璃杯

【答案】 C

3. 在如图所示的四种家用电器中, 利用电流热效应工作的是(    )

A．电冰箱 B．笔记本电脑 C．排风扇 D．电饭锅

【答案】 D

4. 如图为四冲程汽油机工作过程中某一冲程的示意图, 它表示的是(    )

A．吸气冲程 B．压缩冲程

C．做功冲程 D．排气冲程

【答案】 B

5. 下列关于电流和电压的说法, 其中正确的是(    )

A．电荷定向移动的方向为电流方向

B．电路中有电流, 电路两端就一定有电压

C．电路两端有电压, 电路中就一定有电流

D．导体两端的电压越低, 通过导体的电流就越大

【答案】 B

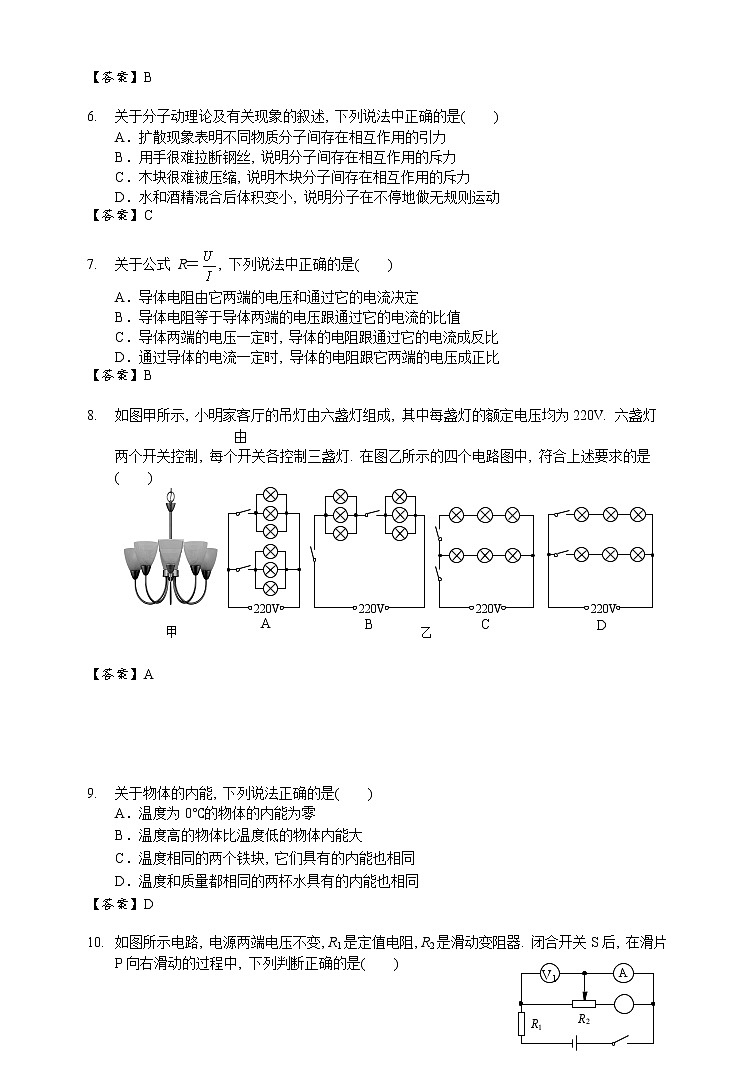

6. 关于分子动理论及有关现象的叙述, 下列说法中正确的是(    )

A．扩散现象表明不同物质分子间存在相互作用的引力

B．用手很难拉断钢丝, 说明分子间存在相互作用的斥力

C．木块很难被压缩, 说明木块分子间存在相互作用的斥力

D．水和酒精混合后体积变小, 说明分子在不停地做无规则运动

【答案】 C

7. 关于公式 R＝, 下列说法中正确的是(    )

A．导体电阻由它两端的电压和通过它的电流决定

B．导体电阻等于导体两端的电压跟通过它的电流的比值

C．导体两端的电压一定时, 导体的电阻跟通过它的电流成反比

D．通过导体的电流一定时, 导体的电阻跟它两端的电压成正比

【答案】 B

8. 如图甲所示, 小明家客厅的吊灯由六盏灯组成, 其中每盏灯的额定电压均为220V. 六盏灯由

两个开关控制, 每个开关各控制三盏灯. 在图乙所示的四个电路图中, 符合上述要求的是

(    )

【答案】 A

9. 关于物体的内能, 下列说法正确的是(    )

A．温度为0℃的物体的内能为零

B．温度高的物体比温度低的物体内能大

C．温度相同的两个铁块, 它们具有的内能也相同

D．温度和质量都相同的两杯水具有的内能也相同

【答案】 D

10. 如图所示电路, 电源两端电压不变, R1是定值电阻, R2是滑动变阻器. 闭合开关S后, 在滑片

P向右滑动的过程中, 下列判断正确的是(    )

A．电流表A示数变小, 电压表V1示数变小, V2示数变大

B．电流表A示数变小, 电压表V1示数变大, V2示数不变

C．电流表A示数变大, 电压表V1示数变大, V2示数不变

D．电流表A示数变小, 电压表V1示数不变, V2示数变小

【答案】 B

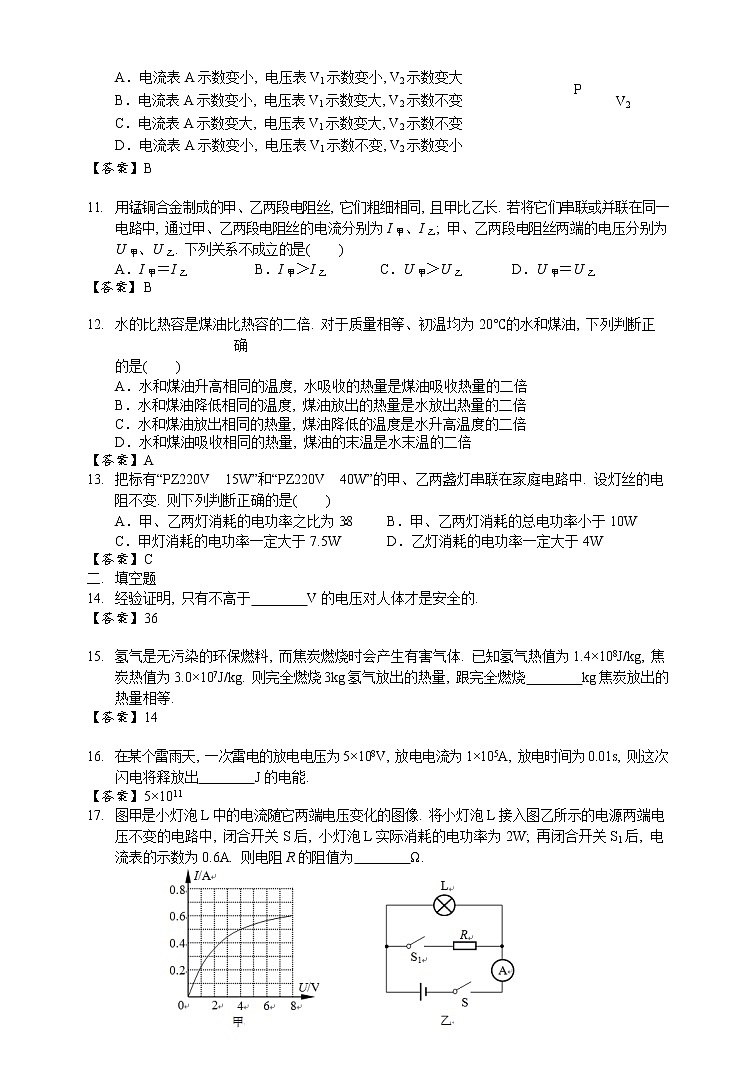

11. 用锰铜合金制成的甲、乙两段电阻丝, 它们粗细相同, 且甲比乙长. 若将它们串联或并联在同一

电路中, 通过甲、乙两段电阻丝的电流分别为I甲、I乙; 甲、乙两段电阻丝两端的电压分别为

U甲、U乙. 下列关系不成立的是(    )

A．I甲＝I乙 B．I甲＞I乙 C．U甲＞U乙 D．U甲＝U乙

【答案】 B

12. 水的比热容是煤油比热容的二倍. 对于质量相等、初温均为20℃的水和煤油, 下列判断正确

的是(    )

 A．水和煤油升高相同的温度, 水吸收的热量是煤油吸收热量的二倍

B．水和煤油降低相同的温度, 煤油放出的热量是水放出热量的二倍

C．水和煤油放出相同的热量, 煤油降低的温度是水升高温度的二倍

D．水和煤油吸收相同的热量, 煤油的末温是水末温的二倍

【答案】 A

13. 把标有“PZ220V  15W”和“PZ220V  40W”的甲、乙两盏灯串联在家庭电路中. 设灯丝的电

阻不变. 则下列判断正确的是(    )

A．甲、乙两灯消耗的电功率之比为3∶8 B．甲、乙两灯消耗的总电功率小于10W

C．甲灯消耗的电功率一定大于7.5W D．乙灯消耗的电功率一定大于4W

【答案】 C

二.       填空题

14. 经验证明, 只有不高于        V的电压对人体才是安全的.

【答案】 36

15. 氢气是无污染的环保燃料, 而焦炭燃烧时会产生有害气体. 已知氢气热值为1.4×108J/kg, 焦

炭热值为3.0×107J/kg. 则完全燃烧3kg氢气放出的热量, 跟完全燃烧        kg焦炭放出的

热量相等.

【答案】 14

16. 在某个雷雨天, 一次雷电的放电电压为5×108V, 放电电流为1×105A, 放电时间为0.01s, 则这次

闪电将释放出        J的电能.

【答案】 5×1011

17. 图甲是小灯泡L中的电流随它两端电压变化的图像. 将小灯泡L接入图乙所示的电源两端电

压不变的电路中, 闭合开关S后, 小灯泡L实际消耗的电功率为2W; 再闭合开关S1后, 电

流表的示数为0.6A. 则电阻R的阻值为        Ω.

【答案】 40

三.       实验题

18. 如图所示, 电阻箱的示数为        Ω.

【答案】 8532

19. 如图所示, 电能表的读数是        kW·h.

【答案】 2508.6

20. 将装有少量乙醚的薄壁金属管固定于桌面, 用皮塞塞紧, 来

回快速拉动缠在金属管外的皮绳, 可观察到皮塞从管口飞出,

如图所示. 此过程中, 皮绳对金属管做功, 使其温度升高; 并

通过        的方式使管内密闭气体的内能增大; 温度升高

的气体其体积迅速膨胀, 于是气体推出皮塞, 气体的内能转化

为皮塞的        .

【答案】 热传递   机械能

21. 在学习了有关电阻的知识后, 物理兴趣小组的同学们在研究食盐水导电性能时, 提出以下猜

想：食盐水的导电性能①与食盐水的浓度有关; ②与食盐水中两点间的距离有关; ③与金属片进入食盐水中的深度有关.

为验证上述猜想, 同学们利用稳压电源、定值电阻、电流表、金属片和浓度不同的食盐水等设计了如图所示装置, 将电路中的两金属片a和b依次放入甲、乙、丙、丁四杯食盐水中图示位置进行探究, 食盐水导电性能由电路中电流表示数的大小来判断.

(1)为了验证猜想①, 应比较金属片在        两图所示位置时电流表的示数;

(2)金属片在乙、丙两图所示位置时, 若两次电流表示数不同, 则验证猜想        是正确的.

【答案】 (1)甲乙;(2)②

22. 为了比较豆浆和牛奶的吸热能力, 小刚在家中进行了如下的实验：如图甲所示, 在两个相同

的塑料瓶中分别装入质量相同、初温都是室温的豆浆和牛奶, 两瓶中各装有一支相同的温度计, 然后将两个塑料瓶同时浸入热水中. 观察现象发现：加热相同的时间, 豆浆温度升高较多.

(1)要使豆浆和牛奶升高相同的温度, 应对        加热的时间长些. 这说明升高相同的温度, 豆浆吸收的热量比牛奶吸收的热量        .

(2)小明利用实验数据大致描绘出豆浆和牛奶的温度随时间变化的图线, 如图乙所示, 则图线        应代表豆浆.

【答案】 (1)牛奶; 少; (2)A

23. 在探究“通过导体的电流跟导体电阻的关系” 实验中, 小亮根据实验目的设计出实验电路图,

并按电路图连接实验器材如图所示.

(1)请你根据实物电路连接情况画出小亮设计的实验电路图.

(2)小亮正确连接电路后开始实验, 当电阻箱的示数为10Ω时, 闭合开关S, 他发现电流表无示数, 电压表的示数为12V. 小亮检查电流表没有故障, 他排除电路故障后, 保持电阻箱的示数为10Ω, 闭合开关S, 电流表的示数为0.2A, 则滑动变阻器的最大阻值为        Ω.

(3)在实验过程中, 当改变电阻箱接入电路的阻值时, 移动滑动变阻器的滑片可使电阻箱两端电压保持6V不变. 当小亮将电阻箱的阻值由20Ω调为30Ω时, 为保持电阻箱两端电压不变, 应将滑动变阻器的滑片适当向        端移动. (选填“A”或“B”)

(4)当电阻箱接入电路的阻值为60Ω时, 小亮发现无论怎样移动滑动变阻器的滑片, 电压表的示数始终无法达到6V, 此时小亮同学应采取的措施是        . (选填序号)

A．更换一只新的电压表

B．调节电源的输出电压到16V

C．用“1A  100Ω”的滑动变阻器替换原来的滑动变阻器

(5)在实验过程中, 当将电阻箱的阻值调节为某一值时, 电流表示数如图乙所示, 请在表格中

填写此时电路中的电流值和电阻箱接入电路的电阻值.

(6)请根据表格数据归纳通过导体的电流跟导体电阻的关系：在                  的条件下, I＝        .

【答案】 (1)见右图;

(2)50;

(3)A

(4)C

(5)15; 0.4

(6)电压不变(一定);

24. 如图所示的电路中, R1和R2是两段电阻丝, 且电阻值R1＞R2. 在两段电阻丝上各夹一根火柴,

移动滑动变阻器的滑片P, 使滑动变阻器接入电路的阻值变小, 闭合开关S, 经过一段时间, 电阻丝R1上的火柴先被点燃, 这说明在通电时间相同、

        相同时, 电流通过导体产生的热量与

        的大小有关.

【答案】 电流; 电阻

25. 小华在探究某电路中电阻关系时, 根据实验数据

绘制了电阻R2随电阻R1变化的图像, 如图

所示. 请你根据该图像和已有知识判断：当

电阻R1＝74Ω时, 电阻R2＝        Ω.

【答案】 6

26. 小敏与小宇想测定电阻Rx的阻值．供选择的器材有：一个电源(电压不变、电压数值未知),

一个已知电阻R0, 电压表(最大量程大于电源电压), 单刀双掷开关．小敏与小宇分别设计

了如图甲、乙所示的电路图．

(1)为了测出Rx的阻值, 应选择图               (甲/乙)的电路图, 如果选用另一个电路图,

在实验中会出现                       的现象．

(2)小敏与小宇最终达成了一致, 选用了正确的电路图进行测定电阻Rx阻值的实验．

(a)先将单刀双掷开关打到“1”上, 记下电压表的示数为U1;

(b)再将单刀双掷开关打到“2”上, 记下电压表的示数为U2; 请写出用测量的物理量计算Rx的表达式为Rx=           .

【答案】 (1) 乙；其中某次电压表的指针会反向偏转；

(2)

四.       计算题

27. 某种电热暖手宝中装有质量为0.5kg的水, 通电后水的温度从10℃升高到70℃. 求：水吸收

的热量. [水的比热容为4.2×103 J/(kg·℃)]

【答案】 Q吸＝c水m水(t－t0)

＝4.2×103J/(kg·℃)×0.5kg×(70℃－10℃)

＝1.26×105J

28. 某种型号的电热饮水机如图甲所示. 图乙是它的电路原理图, 其中电热丝R1与R2的阻值不

变. 温控开关S可以根据热水箱中水的温度, 自动控制饮水机处于加热或是保温状态. 下表是这台电热饮水机的铭牌. 求：

(1)在加热状态下, 饮水机正常工作时电路中的电流; (请画出相关电路状态的等

效电路图)

(2)饮水机在加热状态下正常工作15min所消耗的电能为多少度;

(3)电热丝R1的阻值.

【答案】 当开关S闭合时, 只有电阻R2接入电路. 等效电路如图甲所示, 此时饮水机处于加热状态. 当开关S断开时, 电阻R1和R2串联接入电路. 等效电路如图乙所示. 此时饮水机处于保温状态.

(1)饮水机处于加热状态时的电流

I加＝＝＝2A

(2)加热状态下正常工作15 min消耗的电能

W电＝P加t＝0.44kW×0.25h＝0.11kW·h＝0.11度

        (3)饮水机处于加热状态时, 电阻R2单独接入电路

          饮水机处于保温状态时, 电阻R1 和R2串联接入电路

附加题：

29. 如图所示电路中, 电源两端电压U保持不变, 电阻Rl阻值为30Ω. 当开关S1、S2都断开与都

闭合时, 电压表示数之比为3∶8, 电阻R2消耗的功率之比为1∶4 ,

电阻R3消耗的最小功率为0.9W.

求：(1)电源电压

(2)电阻R3的阻值

(3)开关S1、S2都闭合时,电流表的示数及电路消耗的总功率

【答案】 考点: 电路变化、比例计算、利用电阻比比电功率, 偏难题.

解析:

☆电路变化解题要领: 一串一并通过找相关电阻电压关系来确定电阻关系

根据两次R2的电功率之比找到电压的关系:

,

在甲图中: , 可知

根据阻值比可以知道阻值:

甲乙图中对比两次R3的电功率:

, ,

根据并联电路中实际电功率与电阻成反比, 解得: ,

即乙图中总功率

乙图中根据电功率和阻值求出各个支路电流, 电流表测量其中R1和R2的电流值:

利用乙图求电源电压
