2022年沪科版物理九年级第二学期期中检测卷

这是一份2022年沪科版物理九年级第二学期期中检测卷，共6页。试卷主要包含了选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。

一、选择题(每小题4分,共40分)
1.用一块条形磁体的N极沿同一方向摩擦一枚粗缝衣针若干次,使缝衣针被磁化,如图1甲。然后把这枚缝衣针用细线悬挂起来,如图乙。下列说法中正确的是( )
图1
A.缝衣针被磁化后,针尖部分是S极
B.缝衣针停止运动后,针尖指向南方
C.缝衣针停止运动后,针尖指向北方
D.缝衣针停止运动后,针尖指向不确定
2.(2019北京首师大附中月考)为了判断一根铁棒是否具有磁性,小明提出了如下四个实验方案,其中可行的方案是 ( )
A.用一根细线将铁棒水平悬挂起来,多次使其自由转动,若静止时铁棒的两端总是指向南北,则铁棒有磁性
B.将铁棒一端靠近小磁针,若相互吸引,则铁棒有磁性
C.将铁棒一端靠近大头针,若大头针被吸引,则铁棒有磁性
D.将铁棒一端靠近验电器,若验电器铝箔片没有张开,则铁棒没有磁性
3.图2中开关S闭合,下列说法正确的是( )
图2
A.若电源的a端是正极,则通电螺线管的左端是N极
B.若电源的a端是正极,则小磁针的B端是S极
C.滑动变阻器的滑片向右移动时,通电螺线管的磁性会增强
D.滑动变阻器的滑片向左移动时,电流表示数会变小
4.(2020北京海淀二模)如图3所示,在竖直放置的电磁铁上方用弹簧悬挂条形磁体,开关闭合后,当滑片P从a端向b端滑动过程中,始终保证条形磁体未接触电磁铁,弹簧的形变为弹性形变,灯泡处于发光状态,下列说法正确的是( )
图3
A.电流表示数变大,灯泡变亮,弹簧长度变长
B.电流表示数变大,灯泡变亮,弹簧长度变短
C.电流表示数变小,灯泡变暗,弹簧长度变长
D.电流表示数变小,灯泡变暗,弹簧长度变短
5.(2020河南安阳一模)新能源汽车越来越普及,纯电动汽车发动机的动力装置是电动机,在下列实验中,符合其工作原理的是( )
A. B.
C. D.
6.(2020山东潍坊中考改编)人工心脏泵可短时间代替心脏工作,其结构如图4所示,线圈AB固定在活塞的柄上,泵室通过单向阀门与血管相通。阀门S1只能向泵室外侧开启;阀门S2只能向泵室内侧开启。人工心脏泵工作时,以下说法正确的是( )
图4
A.线圈AB中应通入方向周期性改变的电流
B.线圈AB中应通入方向不变的电流
C.电流从线圈B端流入过程,血液流入泵室
D.人工心脏泵每分钟“跳动”的次数由线圈中电流的大小决定
7.关于高压输电,若输送的电功率一定,下列说法中正确的是( )
A.电压增大到原来的2倍,相同时间内,输送的电能增大到原来的2倍
B.电压增大到原来的2倍,相同时间内,输送的电能增大到原来的4倍
C.电压增大到原来的2倍,相同时间内,损失的电能减小到原来的14
D.电压增大到原来的2倍,相同时间内,损失的电能减小到原来的12
8.(2019河南中考)(多选)图5为一款“智能照明灯”的电路,灯L天暗时自动发光,天亮时自动熄灭。控制电路中,电源电压恒定,R1为定值电阻,R2为光敏电阻,其阻值随光照强度而变化。以下说法正确的是( )
图5
A.电磁继电器利用电磁感应原理工作
B.R2的阻值随光照强度的增大而增大
C.当光照强度增大时,电压表示数减小
D.若将R1换成阻值稍小的电阻,可缩短灯L的发光时间
9.(2021独家原创试题)小明为了探究产生感应电流的条件,如图6所示,在蹄形磁体的磁场中放置一根导线ab,导线ab与开关和电流表组成了串联电路。下列操作中可以使电流表指针发生明显偏转的是( )
图6
A.闭合开关后,使磁体前后运动
B.闭合开关,使电路闭合即可产生感应电流
C.闭合开关后,使导线ab在磁场中向右运动
D.闭合开关后,使导线ab在磁场中竖直上下运动
10.关于甲、乙、丙、丁四个实验图,下列说法错误的是( )
图7
A.甲图说明通电导体周围存在着磁场
B.乙图说明了发电机的工作原理
C.丙图说明电磁铁的磁性强弱与线圈匝数有关
D.丁图实验过程中将机械能转化为电能
二、填空题(每空3分,共27分)
11.(2020湖北仙桃中考)“指南针”是我国古代四大发明之一,利用指南针能辨别方向,是因为指南针受到了 的作用,它的南极指向地理的 方。
12.(2020山东济宁兖州二模)如图8为通电螺线管磁场强弱演示仪的示意图。
图8
(1)当指针指示的数值增大时,表示通电螺线管的磁性增强,则螺线管A端为 极。

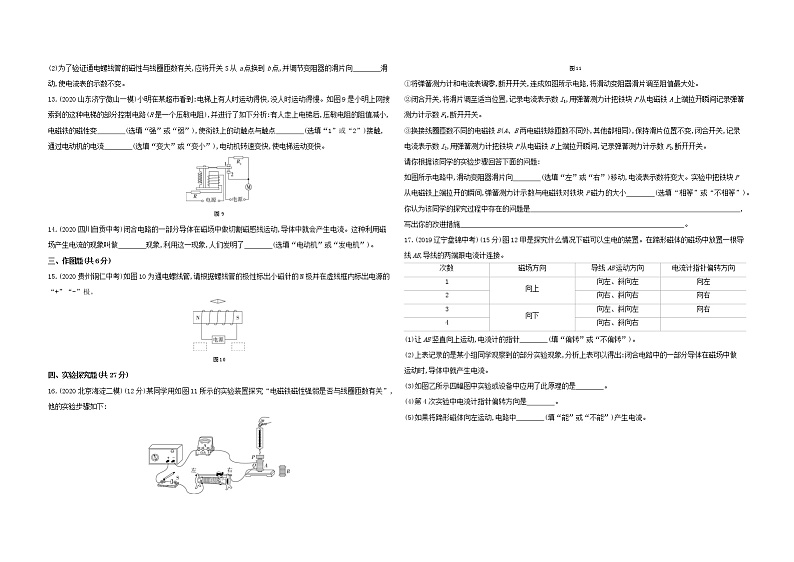

(2)为了验证通电螺线管的磁性与线圈匝数有关,应将开关S从a点换到b点,并调节变阻器的滑片向 滑动,使电流表的示数不变。
13.(2020山东济宁微山一模)小明在某超市看到:电梯上有人时运动得快,没人时运动得慢。如图9是小明上网搜索到的这种电梯的部分控制电路(R是一个压敏电阻),并进行了如下分析:有人走上电梯后,压敏电阻的阻值减小,电磁铁的磁性变 (选填“强”或“弱”),使衔铁上的动触点与触点 (选填“1”或“2”)接触,通过电动机的电流 (选填“变大”或“变小”),电动机转速变快,使电梯运动变快。
图9
14.(2020四川自贡中考)闭合电路的一部分导体在磁场中做切割磁感线运动,导体中就会产生电流。这种利用磁场产生电流的现象叫做 现象,利用这一现象,人们发明了 (选填“电动机”或“发电机”)。
三、作图题(共6分)
15.(2020贵州铜仁中考)如图10为通电螺线管,请根据螺线管的极性标出小磁针的N极并在虚线框内标出电源的“+”“-”极。
图10
四、实验探究题(共27分)
16.(2020北京海淀二模)(12分)某同学用如图11所示的实验装置探究“电磁铁磁性强弱是否与线圈匝数有关”,他的实验步骤如下:
图11
①将弹簧测力计和电流表调零,断开开关,连成如图所示电路,将滑动变阻器滑片调至阻值最大处。
②闭合开关,将滑片调至适当位置,记录电流表示数I1,用弹簧测力计把铁块P从电磁铁A上端拉开瞬间记录弹簧测力计示数F1,断开开关。
③换接线圈匝数不同的电磁铁B(A、B两电磁铁除匝数不同外,其他都相同),保持滑片位置不变,闭合开关,记录电流表示数I2,用弹簧测力计把铁块P从电磁铁B上端拉开瞬间,记录弹簧测力计示数F2,断开开关。
请你根据该同学的实验步骤回答下面的问题:
如图所示电路中,滑动变阻器滑片向 (选填“左”或“右”)移动,电流表示数将变大。实验中把铁块P从电磁铁上端拉开的瞬间,弹簧测力计示数与电磁铁对铁块P磁力的大小 (选填“相等”或“不相等”)。你认为该同学的探究过程中存在的问题是 ,写出你的改进措施 。
17.(2019辽宁盘锦中考)(15分)图12甲是探究什么情况下磁可以生电的装置。在蹄形磁体的磁场中放置一根导线AB,导线的两端跟电流计连接。
(1)让AB竖直向上运动,电流计的指针 (填“偏转”或“不偏转”)。
(2)上表记录的是某小组同学观察到的部分实验现象,分析上表可以得出:闭合电路中的一部分导体在磁场中做 运动时,导体中就产生电流。
(3)如图乙所示四幅图中实验或设备中应用了此原理的是 。
(4)第4次实验中电流计指针偏转方向是 。
(5)如果将蹄形磁体向左运动,电路中 (填“能”或“不能”)产生电流。
图12
一、选择题
1.答案 C 用磁体的N极在缝衣针上从针尖向针尾反复摩擦几次后,缝衣针被磁化;在磁体和缝衣针最后接触的位置,即缝衣针的针尾,与磁体的N极相互吸引,故针尾部分为S极,则针尖部分为N极,把这枚缝衣针用细线悬挂起来,缝衣针停止运动后,针尖(N极)指向北方,C正确。故选C。
2.答案 A 磁体具有指向性,A中方案可行;B中,由于小磁针有磁性,铁棒与小磁针相互吸引,不能说明铁棒有无磁性;C中大头针可能有磁性,大头针与铁棒相互吸引,无法判断铁棒是否有磁性;D中只能判断出铁棒不带电,无法判断其是否有磁性。
3.答案 B 如果电源的a端是正极,电流从螺线管左端流入、右端流出,根据右手螺旋定则可知,此时通电螺线管的右端是N极,左端是S极,由磁极间的相互作用规律可知,小磁针的B端为S极,故A错误,B正确;如果滑动变阻器的滑片向右移动,连入电路的电阻变大,电流变小,通电螺线管的磁性会减弱,故C错误;滑动变阻器的滑片向左端移动,连入电路的电阻变小,电流变大,即电流表示数会变大,故D错误。
4.答案 A 开关闭合后,当滑片P从a端向b端滑动过程中,滑动变阻器连入电路中的电阻减小,总电阻减小,电路中的电流变大,电流表示数变大;灯泡的实际功率变大,灯泡变亮;电流变大会引起电磁铁的磁性变强;根据右手螺旋定则可知,电磁体的上端为S极,条形磁体的下端为N极,异名磁极相互吸引,电流变大,所以吸引力变大,弹簧伸长的长度会变长;故A正确,B、C、D错误。故选A。
5.答案 C 电动机的工作原理是通电导体在磁场中受到力的作用。A图中是电磁感应的实验图,是发电机的原理,A不符合题意;B图中是研究电磁铁的实验,原理是电流的磁效应,B不符合题意;C图中开关闭合时通电导体ab受到磁场力的作用而运动,是电动机的工作原理,C符合题意;D图中是奥斯特实验,小磁针偏转说明通电导体周围有磁场,D不符合题意。故选C。
6.答案 A 线圈AB中若通入直流电,活塞只能向一个方向移动,不能代替心脏工作,因此要使该装置能维持人体血液循环,线圈AB中应通入交流电,使活塞可以左右移动,A正确、B错误。电流从线圈B端流入过程,根据右手螺旋定则,螺线管左端为N极,同名磁极相互排斥,活塞右移,S1打开,S2关闭,血液流出泵室,C错误。人工心脏泵每分钟“跳动”的次数与交流电的频率有关,与电流大小无关,D错误。故选A。
7.答案 C 根据W=Pt可知,输送的电功率一定时,如果通电时间相同,电压增大到原来的2倍,输送的电能不变,A、B错误;根据P=UI得,功率一定,输电电压提高到原来的2倍,则输电线上的电流变为原来的12,根据W损=P损t=I2Rt知,相同时间内,输电线上损失的电能变为原来的14,C正确,D错误。
8.答案 CD 电磁继电器是利用电流的磁效应工作的,A错误。要使灯L在天亮时自动熄灭,电流需增大到一定值,衔铁被吸合,灯L所在电路断开,灯L自动熄灭,则可知天亮时光照强度较大,控制电路中电流较大,则光敏电阻R2的阻值较小,所以,R2的阻值随光照强度的增大而减小,B错误。由于R2的阻值随光照强度的增大而减小,当光照强度增大时,R2的阻值减小,根据串联分压的规律可知,R2两端的电压减小,即电压表示数减小,C正确。由于控制电路的电源电压不变,衔铁被吸合时的电流不变,根据R=UI可知,衔铁被吸合时控制电路的总电阻不变,若R1换成阻值较小的电阻,则衔铁被吸合时R2的阻值变大,光照强度减弱,即灯L在天不太亮时已经熄灭,在天较暗时才自动发光。由此可见,将R1换成阻值较小的电阻,可缩短灯L的发光时间,D正确。
9.答案 C 闭合开关后,使磁体前后运动,导线ab没有做切割磁感线运动,不能产生感应电流,A不符合题意;闭合开关,电路闭合,导线ab不切割磁感线,不能产生感应电流,故B不符合题意;闭合开关后,使导线ab在磁场中向右运动,导线ab做切割磁感线运动,产生感应电流,电流表的指针发生偏转,C符合题意;闭合开关后,使导线ab在磁场中竖直上下运动,导线ab没有做切割磁感线运动,不能产生感应电流,D不符合题意。故选C。
10.答案 D 图甲中说明通电导体周围存在着磁场,故A正确;图乙中闭合电路的一部分导体在磁场中做切割磁感线运动时,电流计指针发生偏转,说明有感应电流产生,这是发电机的工作原理,故B正确; 图丙中两电磁铁串联,则通过的电流相同,它们线圈的匝数不同,两个电磁铁吸引小铁钉的数量不同,说明电磁铁的磁性强弱与线圈匝数有关,故C正确;图丁中闭合开关,通电导体在磁场中受到力的作用而发生运动,将电能转化为机械能,故D错误。
二、填空题
11.答案 地磁场 南
解析 “指南针”是我国古代的四大发明之一,指南针之所以能够指示方向是因为受到了地磁场的作用;指南针静止时南极指向地理的南方。
12.答案 (1)S (2)下
解析 (1)根据题图能看出,当指针指示的数值增大时,指针向左偏,故该通电螺线管应排斥小磁片,据同名磁极相互排斥可知,该螺线管的左端是S极,右端是N极,故A端是S极;(2)验证通电螺线管的磁性与线圈匝数有关时,需要在电流一定的情况下,改变线圈的匝数看电磁铁的磁性有何变化即可;故当将开关S从a点换到b点时,由于接入电路的螺线管线圈匝数增大了,即电阻变大,所以电路中的电流变小;而在该实验中要求电路中的电流与原来相比是不变的,所以需向下移动滑片才能实现上述目的。
13.答案 强 2 变大
解析 当有人走上电梯后,压敏电阻R的阻值减小,控制电路中的电流增大,电磁铁磁性变强,衔铁被吸下,衔铁上的动触点与触点2接触,工作电路中的电阻减小,通过电动机的电流变大,电动机转速变快,使电梯运动变快。
14.答案 电磁感应 发电机
解析 闭合电路的一部分导体在磁场中做切割磁感线运动,导体中会产生感应电流,这种现象就是电磁感应现象。在电磁感应现象中,消耗了机械能,产生了电能,人们利用这个现象制成了发电机。
三、作图题
15.答案 如图所示
解析 根据同名磁极相互排斥、异名磁极相互吸引可知,小磁针的左端为S极,右端为N极。根据右手螺旋定则可知,电流从螺线管的左端流入、右端流出,所以电源的左端是正极、右端是负极。
四、实验探究题
16.答案 左 不相等 在改变电磁铁线圈匝数时,没有保持电路中的电流不变 在步骤③中换接线圈匝数不同的电磁铁B后,闭合开关,调节滑动变阻器的滑片,使电流表示数仍为I1
解析 电流表示数变大,表明电路的总电阻减小,根据滑动变阻器的接法可知,当滑片向左移动时,滑动变阻器接入电路的电阻减小,根据欧姆定律可知,电路中的电流变大;实验中把铁块P从电磁铁上端拉开的瞬间,弹簧测力计示数等于铁块的重力与电磁铁的吸引力之和,所以弹簧测力计的拉力要大于电磁铁的吸引力;更换线圈匝数不同的电磁铁B后,需要控制电路中的电流不变,所以该同学的探究过程中存在的问题是没有控制电流相同;正确的操作步骤是:在步骤③中换接匝数不同的电磁铁B后,闭合开关,调节滑动变阻器的滑片,使电流表示数仍为I1。
17.答案 (1)不偏转 (2)切割磁感线 (3)D (4)向左 (5)能
解析 (1)由图甲可知,蹄形磁体的上边是N极,下边是S极,导线AB处的磁场方向竖直向下,如果导线AB竖直向下运动,是不会切割磁感线的,故不会产生感应电流,灵敏电流计指针不偏转。
(2)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这是电磁感应现象。
(3)图A是奥斯特实验,通电后小磁针偏转,说明了通电导线周围存在磁场,所以A不符合题意;图B闭合开关后通电导体在磁场中受到力的作用而运动,所以B不符合题意;图C是动圈式扬声器,与电动机的原理相同,不是电磁感应现象,所以C不符合题意;图D是动圈式话筒,当人对着话筒说话时,引起膜片的振动,膜片的振动会引起线圈的运动,线圈切割磁感线而产生对应变化的电流,动圈式话筒是根据电磁感应原理工作的,所以D符合题意。
(4)比较第3、4次实验可知:切割磁感线的方向相反,但磁场方向相同,产生的感应电流方向不同,故在第4次实验中电流计指针偏转方向向左。
(5)闭合开关,若导线AB不动,向左移动蹄形磁体,导线AB切割磁感线,电路中能产生电流。
5年中考3年模拟·初中物理·沪科版·九年级全一册——第二学期期中测试
次数
磁场方向
导线AB运动方向
电流计指针偏转方向
1
向上
向左、斜向左
向左
2
向右、斜向右
向右
3
向下
向左、斜向左
向右
4
向右、斜向右
