初中物理人教版九年级全册第2节 欧姆定律精品综合训练题

这是一份初中物理人教版九年级全册第2节 欧姆定律精品综合训练题，共5页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。

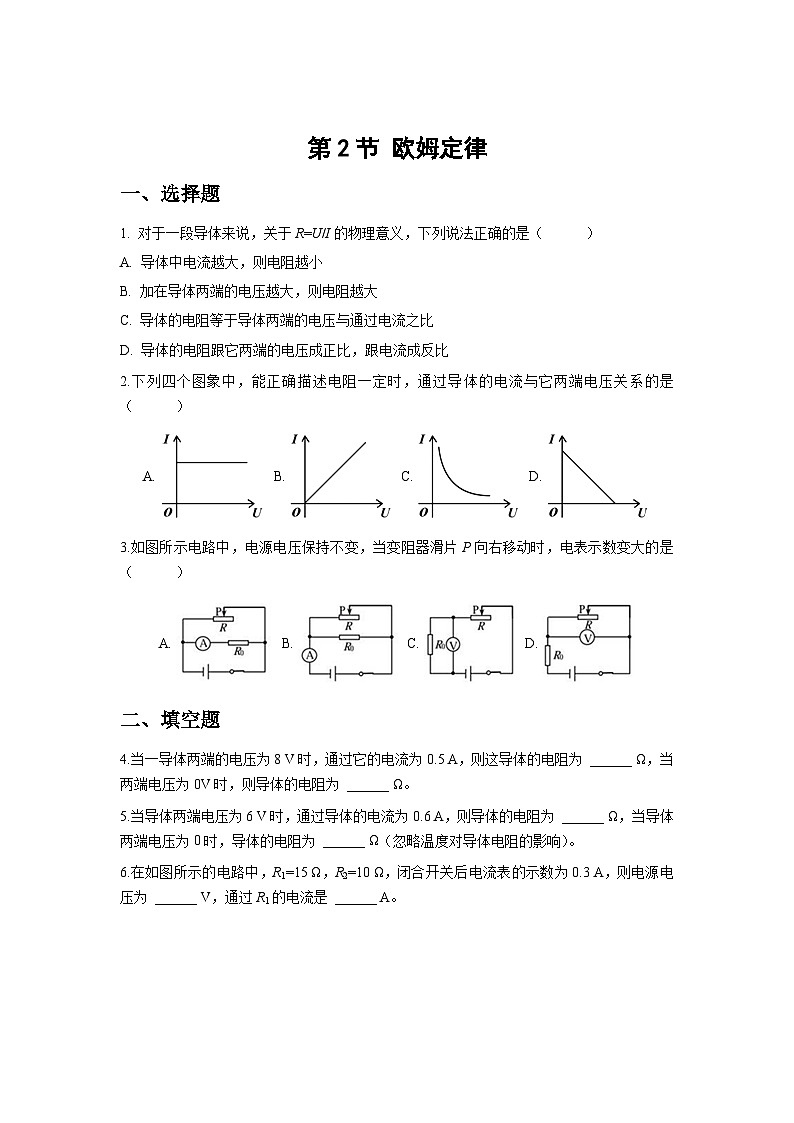

1. 对于一段导体来说，关于R=U/I的物理意义，下列说法正确的是（ ）
A. 导体中电流越大，则电阻越小
B. 加在导体两端的电压越大，则电阻越大
C. 导体的电阻等于导体两端的电压与通过电流之比
D. 导体的电阻跟它两端的电压成正比，跟电流成反比
2.下列四个图象中，能正确描述电阻一定时，通过导体的电流与它两端电压关系的是（ ）
A. B. C. D.
3.如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（ ）
A. B. C. D.
二、填空题
4.当一导体两端的电压为8 V时，通过它的电流为0.5 A，则这导体的电阻为 ______ Ω，当两端电压为0V时，则导体的电阻为 ______ Ω。
5.当导体两端电压为6 V时，通过导体的电流为0.6 A，则导体的电阻为 ______ Ω，当导体两端电压为0时，导体的电阻为 ______ Ω（忽略温度对导体电阻的影响）。

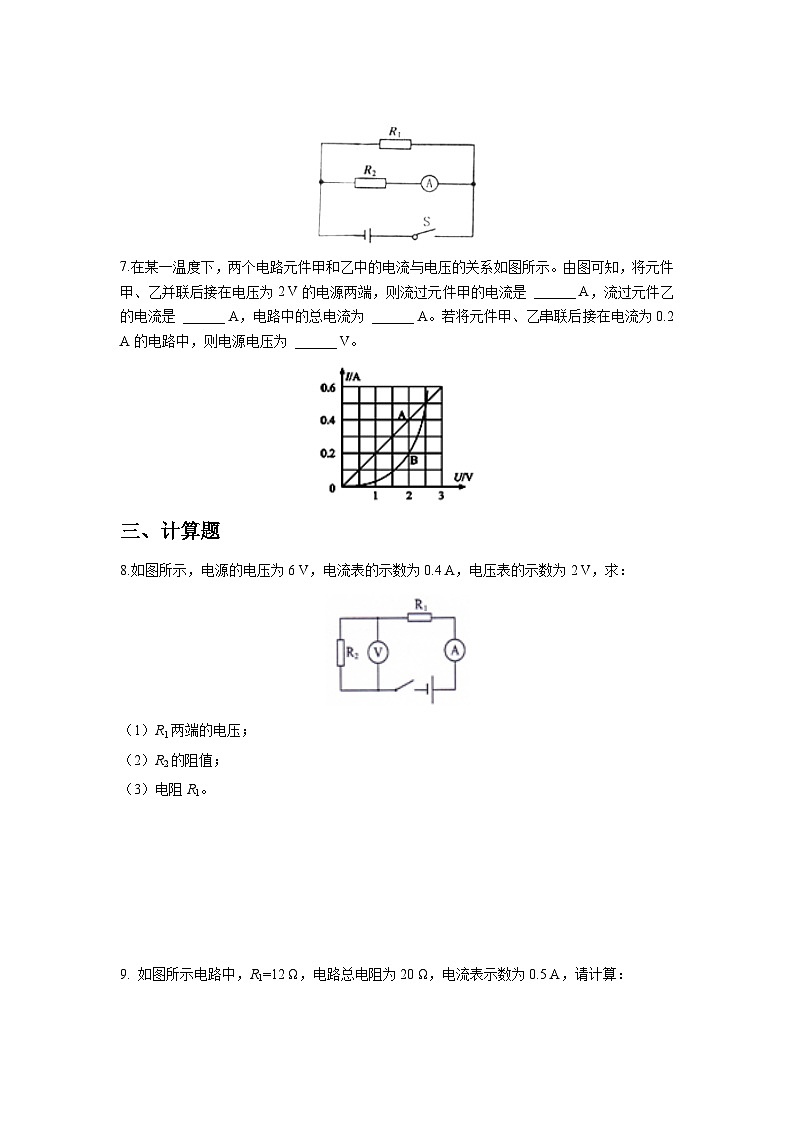

6.在如图所示的电路中，R1=15 Ω，R2=10 Ω，闭合开关后电流表的示数为0.3 A，则电源电压为 ______ V，通过R1的电流是 ______ A。
7.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知，将元件甲、乙并联后接在电压为2 V的电源两端，则流过元件甲的电流是 ______ A，流过元件乙的电流是 ______ A，电路中的总电流为 ______ A。若将元件甲、乙串联后接在电流为0.2 A的电路中，则电源电压为 ______ V。
三、计算题
8.如图所示，电源的电压为6 V，电流表的示数为0.4 A，电压表的示数为2 V，求：
（1）R1两端的电压；
（2）R2的阻值；
（3）电阻R1。
9. 如图所示电路中，R1=12 Ω，电路总电阻为20 Ω，电流表示数为0.5 A，请计算：
（1）电源电压U；
（2）通过R1的电流I1
（3）电阻R2的阻值。
答案与解析
1. 答案：C
解析：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，故ABD错误。
由R=UI可知，导体的电阻等于加在它两端电压跟通过它的电流的比值，这只是计算导体电阻的一种方法，故C正确。
2. 答案：B
解析： 由欧姆定律可知，当导体的电阻一定时，通过导体的电流与它两端电压成正比，其I-U图象是一条过原点的倾斜直线，故ACD错误，B正确。
3. 答案：D
解析：该电路为并联电路，电流表测量R0的电流，滑动变阻器在另一条支路中，滑动变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误。
该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误。
该电路为串联电路，电压表测量R0的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误。
该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R0的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D正确。
4. 答案：16 16
解析：由I=UR可得，这导体的电阻
R=UI=8 V0.5 A=16 Ω
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当导体两端的电压为0 V时，导体的电阻仍为16 Ω不变。
5. 答案：10 10
解：由I=UR可得，导体的电阻：
R=UI=6V0.6A=10 Ω
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当导体两端的电压为0 V时，导体的电阻为10 Ω不变。
6. 答案：3 0.2
解析：由电路图可知，R1与R2并联，电流表测R2支路的电流，因并联电路中各支路两端的电压相等，所以，由I=UR可得，电源的电压
U=U2=I2R2=0.3 A×10 Ω=3 V
通过R1的电流
I1=UR1=3 V15 Ω=0.2 A
7. 答案：0.4 0.2 0.6 3
解析：（1）由图象可知，电压U=2 V时，I甲=0.4 A，I乙=0.2 A。
将元件甲、乙并联后接在电压为2V的电源两端时，总电流
I=I甲+I乙=0.4 A+0.2 A=0.6 A
（2）由图象知，电流为0.2 A时，U甲=1 V，U乙=2 V。
则甲、乙串联后的总电压
U=U甲+U乙=1 V+2 V=3 V
8. 答案：（1）4 V；（2）5 Ω；（3）10 Ω
9. 答案：（1）10 V；（2）0.5 A；（3）8 Ω
