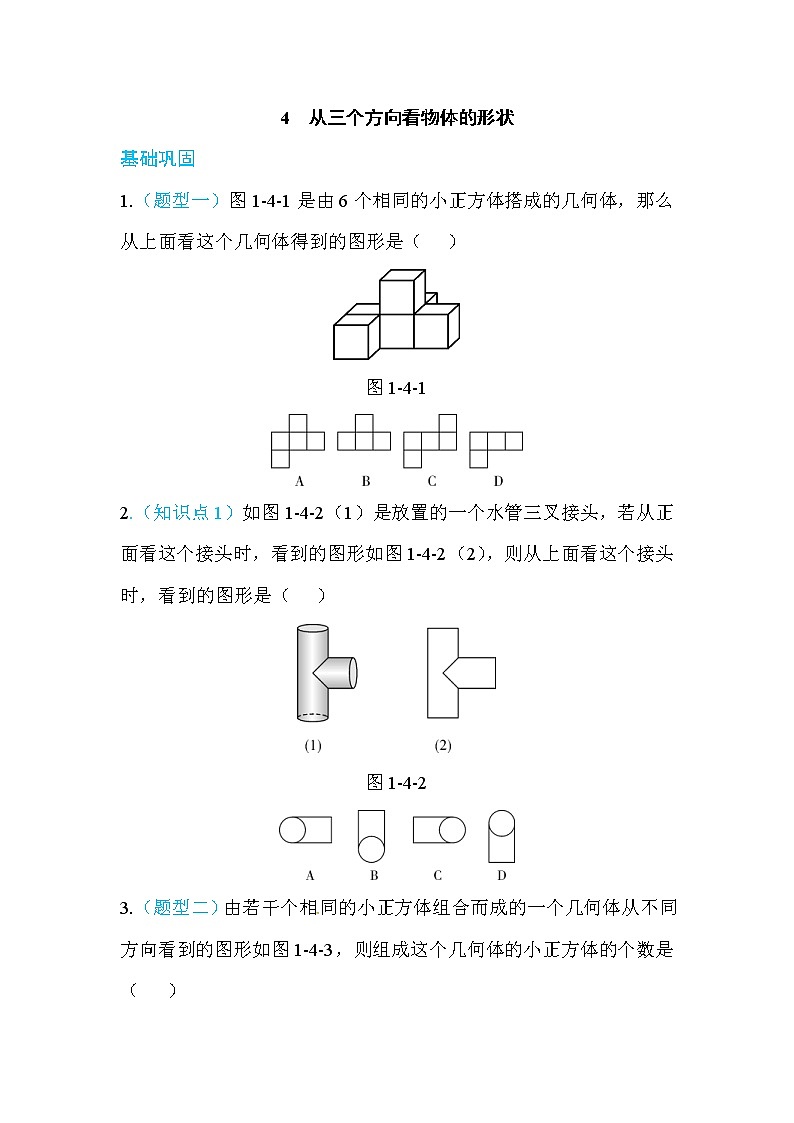

基础巩固


1.（题型一）图1-4-1是由6个相同的小正方体搭成的几何体，那么从上面看这个几何体得到的图形是（ ）





图1-4-1





2.（知识点1）如图1-4-2（1）是放置的一个水管三叉接头，若从正面看这个接头时，看到的图形如图1-4-2（2），则从上面看这个接头时，看到的图形是（ ）





图1-4-2





（题型二）由若干个相同的小正方体组合而成的一个几何体从不同方向看到的图形如图1-4-3，则组成这个几何体的小正方体的个数是（ ）

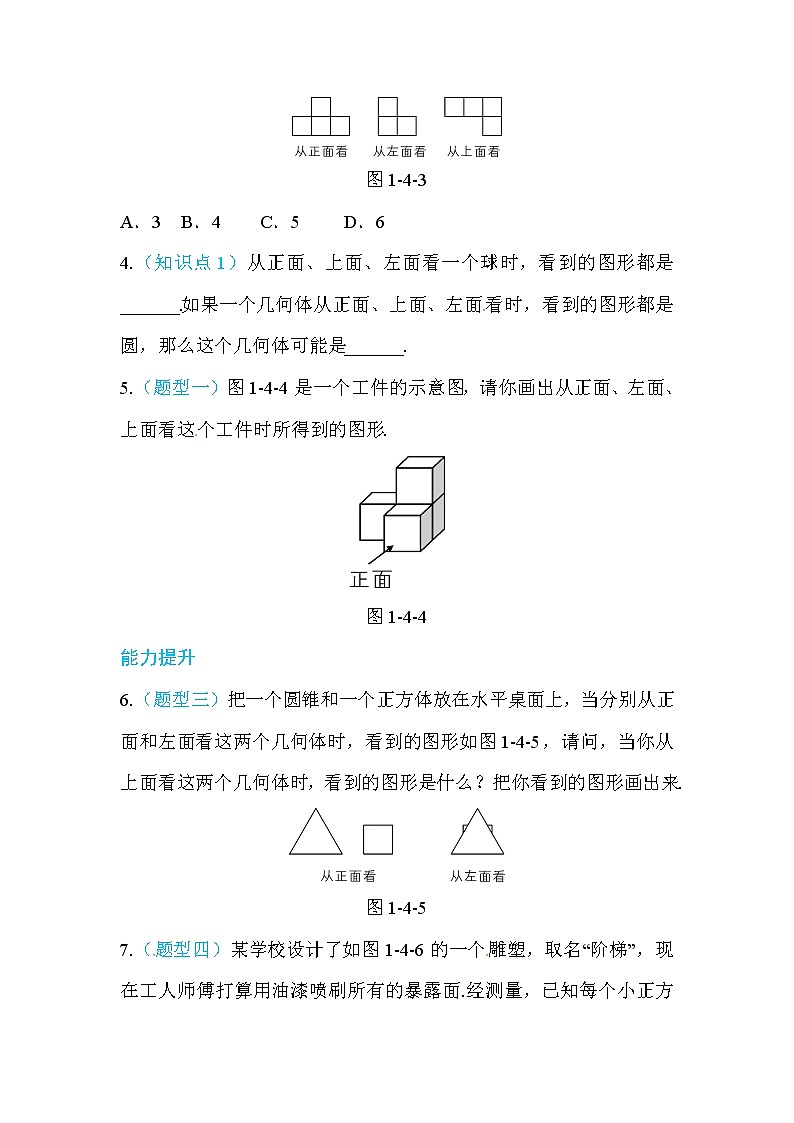

图1-4-3


A．3 B．4C．5D．6


4.（知识点1）从正面、上面、左面看一个球时，看到的图形都是______.如果一个几何体从正面、上面、左面看时，看到的图形都是圆，那么这个几何体可能是______.


5.（题型一）图1-4-4是一个工件的示意图，请你画出从正面、左面、上面看这个工件时所得到的图形.





图1-4-4


能力提升


6.（题型三）把一个圆锥和一个正方体放在水平桌面上，当分别从正面和左面看这两个几何体时，看到的图形如图1-4-5，请问，当你从上面看这两个几何体时，看到的图形是什么？把你看到的图形画出来.





图1-4-5


（题型四）某学校设计了如图1-4-6的一个雕塑，取名“阶梯”，现在工人师傅打算用油漆喷刷所有的暴露面.经测量，已知每个小正方体的棱长为0.5 m，请你帮助工人师傅算一下，需喷刷油漆的总面积是多少？





图1-4-6








答案[来源:]


基础巩固


1.A 解析：从上面看易得上面第一层中间有1个正方形，第二层有3个正方形，第三层左边有1个正方形.故选A．


2.A 解析：根据接头的实物图和从正面看到的图形可知，从上面看这个接头时，得到的图形为一个圆和一个长方形相接在一起,且圆在左边，长方形在右边.故选A．


3.C 解析：综合三个方向看到的图形，我们可以得出，这个几何体的底层有3+1＝4（个）小正方体，第二层有1个小正方体，因此搭成这个几何体所用的小正方体的个数是4+1＝5．故选C．[来源:Z|xx|k.Cm]


4.圆球


5.解：从正面、左面、上面看这个工件时所得到的图形如图D1-4-1.





图D1-4-1


能力提升[来源:学*科*网]


6.解：从上面看这两个几何体时所看到的图形如图D1-4-2.





图D1-4-2[来源:Z#xx#k.Cm]


7.解：从三个方向看物体得到的形状图如图D1-4-3，则从正面与从左面看到的形状图的面积都是0.5×0.5×6=1.5（m2），从上面看到的形状图的面积是0.5×0.5×5=1.25（m2）.





图D1-4-3


因为暴露的面是从前、后、左、右、上看到的面，从左面看到的形状图和从右面看到的形状图的面积是一样的，从前面看到的形状图和从后面看到的形状图的面积是一样的，所以需喷刷油漆的总面积为1.5×4+1.25=7.25（m2）.
