物理九年级全册第十九章 生活用电综合与测试一课一练
展开
这是一份物理九年级全册第十九章 生活用电综合与测试一课一练，共10页。试卷主要包含了单选题，填空题，实验题，开关，计算题等内容，欢迎下载使用。

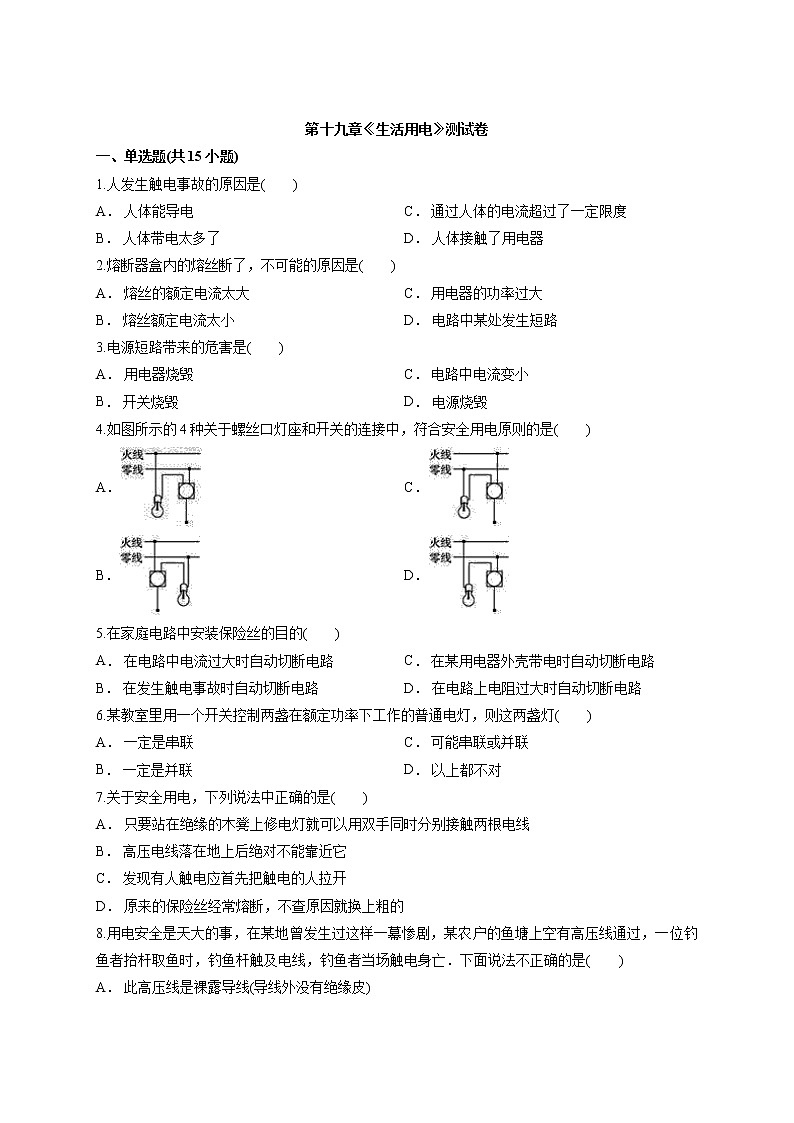

一、单选题(共15小题)
1.人发生触电事故的原因是( )
A． 人体能导电
B． 人体带电太多了
C． 通过人体的电流超过了一定限度
D． 人体接触了用电器
2.熔断器盒内的熔丝断了，不可能的原因是( )
A． 熔丝的额定电流太大
B． 熔丝额定电流太小
C． 用电器的功率过大
D． 电路中某处发生短路
3.电源短路带来的危害是( )
A． 用电器烧毁
B． 开关烧毁
C． 电路中电流变小
D． 电源烧毁
4.如图所示的4种关于螺丝口灯座和开关的连接中，符合安全用电原则的是( )
A．
B．
C．
D．
5.在家庭电路中安装保险丝的目的( )
A． 在电路中电流过大时自动切断电路
B． 在发生触电事故时自动切断电路
C． 在某用电器外壳带电时自动切断电路
D． 在电路上电阻过大时自动切断电路
6.某教室里用一个开关控制两盏在额定功率下工作的普通电灯，则这两盏灯( )
A． 一定是串联
B． 一定是并联
C． 可能串联或并联
D． 以上都不对
7.关于安全用电，下列说法中正确的是( )
A． 只要站在绝缘的木凳上修电灯就可以用双手同时分别接触两根电线
B． 高压电线落在地上后绝对不能靠近它
C． 发现有人触电应首先把触电的人拉开
D． 原来的保险丝经常熔断，不查原因就换上粗的
8.用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡．下面说法不正确的是( )
A． 此高压线是裸露导线(导线外没有绝缘皮)
B． 钓鱼杆接触到了火线
C． 钓鱼杆导电了
D． 小鸟只能落在零线上，落在火线上同样会触电身亡

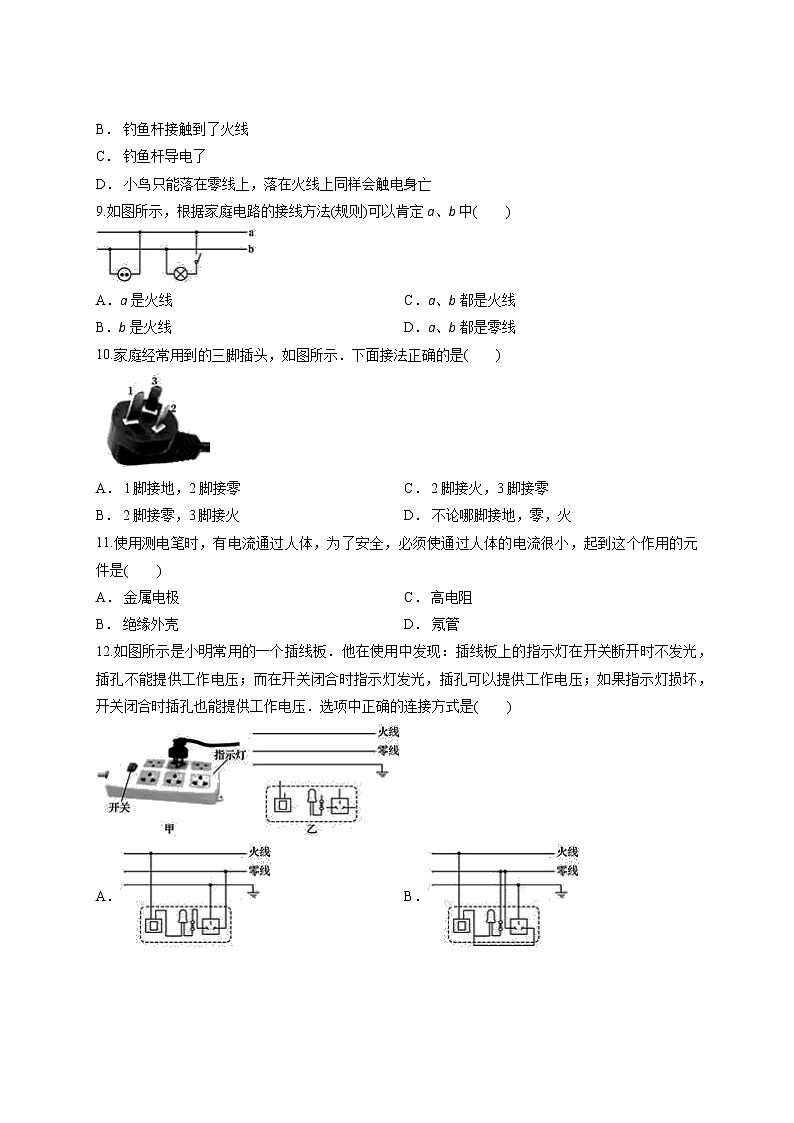

9.如图所示，根据家庭电路的接线方法(规则)可以肯定a、b中( )
A．a是火线
B．b是火线
C．a、b都是火线
D．a、b都是零线
10.家庭经常用到的三脚插头，如图所示．下面接法正确的是( )
A． 1脚接地，2脚接零
B． 2脚接零，3脚接火
C． 2脚接火，3脚接零
D． 不论哪脚接地，零，火
11.使用测电笔时，有电流通过人体，为了安全，必须使通过人体的电流很小，起到这个作用的元件是( )
A． 金属电极
B． 绝缘外壳
C． 高电阻
D． 氖管
12.如图所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．选项中正确的连接方式是( )
A．
B．
C．
D．

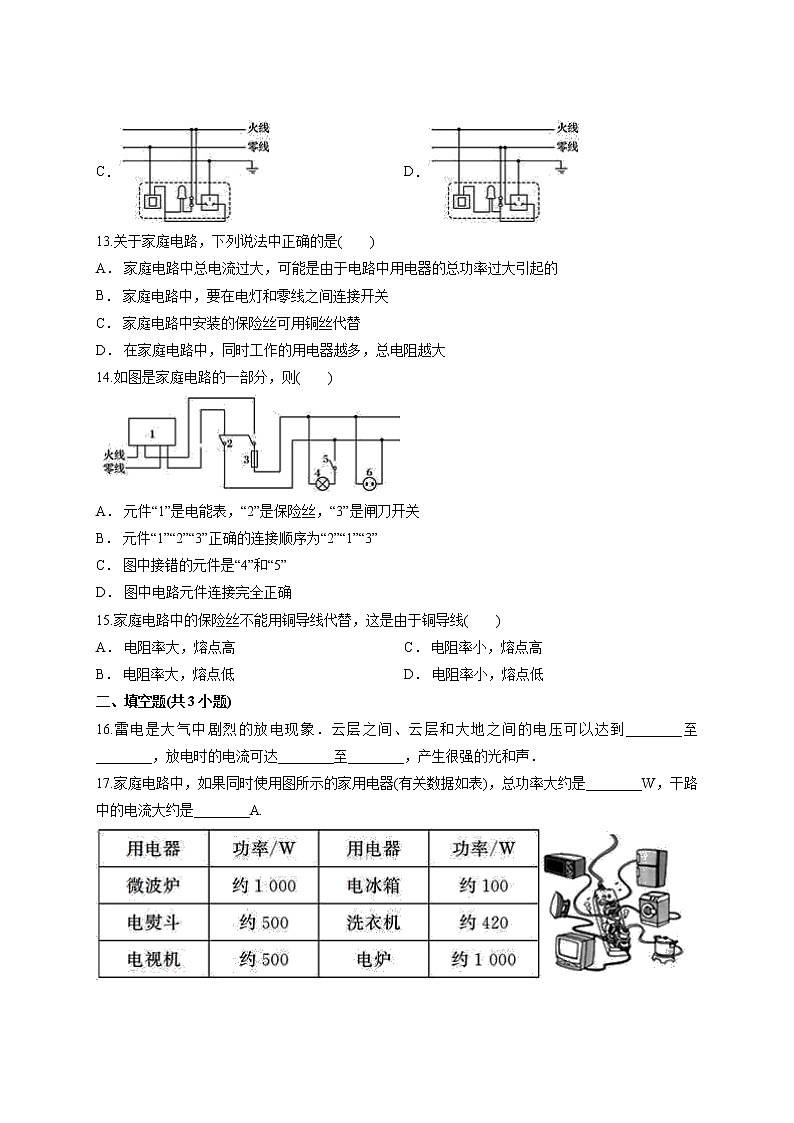

13.关于家庭电路，下列说法中正确的是( )
A． 家庭电路中总电流过大，可能是由于电路中用电器的总功率过大引起的
B． 家庭电路中，要在电灯和零线之间连接开关
C． 家庭电路中安装的保险丝可用铜丝代替
D． 在家庭电路中，同时工作的用电器越多，总电阻越大
14.如图是家庭电路的一部分，则( )
A． 元件“1”是电能表，“2”是保险丝，“3”是闸刀开关
B． 元件“1”“2”“3”正确的连接顺序为“2”“1”“3”
C． 图中接错的元件是“4”和“5”
D． 图中电路元件连接完全正确
15.家庭电路中的保险丝不能用铜导线代替，这是由于铜导线( )
A． 电阻率大，熔点高
B． 电阻率大，熔点低
C． 电阻率小，熔点高
D． 电阻率小，熔点低
二、填空题(共3小题)
16.雷电是大气中剧烈的放电现象．云层之间、云层和大地之间的电压可以达到________至________，放电时的电流可达________至________，产生很强的光和声．
17.家庭电路中，如果同时使用图所示的家用电器(有关数据如表)，总功率大约是________W，干路中的电流大约是________A.
18.家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片，如图甲所示中的箭头所指的较长的金属片应该与________相连，对应插座的孔与________线相连．如图乙所示是漏电保护器，现在的家庭电路里都装有这种安全装置，当站在地上的人不小心接触了装有这种装置的电路的________线时，它就会迅速切断电路，对人身起到保护作用．
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
答案解析
1.【答案】C
【解析】通常情况下，不高于36 V的电压对人是安全的，称为安全电压．当加在人体上的电压大到一定数值时，就可能发生触电事故．
2.【答案】A
【解析】A、熔丝的额定电流太大，比电路中的最大电流大，熔断器的熔丝不会熔断，故符合题意；
B、熔丝的额定电流太小，比电路中的最大电流小，熔断器的熔丝会熔断；故不符合题意；
C、用电器的功率过大会导致家庭电路中电流过大，导致熔丝熔断，故不符合题意；
D、电路中某处发生短路会导致家庭电路电流过大，导致熔丝熔断，故不符合题意；
3.【答案】D
【解析】电源短路是指电源两极不经过用电器直接连通的电路，当电源短路时，电路中的电流很大，可能会烧坏电源，而电路中的用电器没有电流通过，不会烧坏．
4.【答案】B
【解析】火线首先经过开关再进入灯泡顶端的金属点，这样在更换灯泡时，断开开关，切断火线，更换灯泡时更安全．
5.【答案】A
【解析】保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．
因此选项B、C、D的说法不正确．
6.【答案】B
【解析】某教室里用一个开关控制两盏在额定功率下工作的普通电灯，当其中一盏灯熄灭后，另一盏灯仍可以正常工作，因此两盏灯一定是并联连接．
7.【答案】B
【解析】A、站在绝缘的木凳上修电灯不可以用双手同时分别接触两根电线，会造成双线触电，该选项说法不正确；
B、高压电线落在地上后绝对不能靠近它，否则会造成高压电弧触电，该选项说法正确；
C、发现有人触电千万不能直接把触电的人拉开，否则自己也会触电，应该切断电源或者用干燥的木棒把电线跳开再救人，该选项说法不正确；
D、保险丝经常熔断，应该检查原因，不能不查原因就换上粗的，那样电流过大时保险丝不会熔断，起不到保护电器的作用，该选项说法不正确．
8.【答案】D
【解析】钓鱼杆触及电线，钓鱼者当场被电死，说明电线、鱼竿、人体与大地组成闭合回路，流过人体的电流较大；
A、高压线是裸导线，如果高压线不是裸线，不会形成闭合回路，人不会触电身亡，故A正确；
B、钓鱼竿接触到的是火线，如果是零线，不会有电流流过人体，不会造成触电事故的发生，故B正确；
C、鱼竿导电了，如果鱼竿不导电，不会有电流流过人体，故C正确；
D、鸟落在火线上时，小鸟与两脚间的火线并联，两脚间的电压较小，流过小鸟的电流较小，小鸟不会被电死，故D错误．
9.【答案】A
【解析】由于在家庭电路中，开关接在火线和用电器之间，两孔插座左孔接零线，右孔接火线．所以分析如图所示家庭电路可知，a是火线，b是零线．
10.【答案】C
【解析】因三孔插座的最上面的孔接地线．为了防止金属外壳的用电器的外壳带电，外壳要接地线；
三孔插座的接法是左零右火上接地；所以对应左孔的应该是3脚；对应右孔的应该是2脚，所以3脚接零，2脚接火；
11.【答案】C
【解析】当通过人体的电流过大时，会造成对人体的危害，串联一个高值电阻后，由欧姆定律可知，电路中的电流较小，不会对人体造成伤害．即串联高值电阻的目的是限制使用测电笔时通过人体的电流．
12.【答案】B
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全．如图所示：
13.【答案】A
【解析】A、家庭电流中电流过大总共有2个原因：短路和总功率过大．当用电器总功率过大时，根据公式P＝UI，家庭电路电压U＝220 V一定，所以用电功率P越大，电流I就会非常大．当导线短路时，电流直接通过导线，由于导线电阻很小，导致电流过大，故A正确．
B、家庭电路中，要在电灯和火线之间连接开关，所以B错误；
C、家庭电路中安装的保险丝不能用铜丝代替，防止电流过大时，烧坏用电器，故C选项错误；
D、在家庭电路中，同时工作的用电器越多，总电阻越小，故D错误．
14.【答案】C
【解析】根据下列知识判断：
(1)家庭电路的连接是进户线、电能表、总开关、保险丝和用电器，顺序不能颠倒．
(2)两孔插座的接法：左孔接零线，右孔接火线．
(3)灯泡的接法：开关与灯泡串联，并且开关应该接在火线上．
A、元件“1”是电能表，“2”是闸刀开关，“3”是保险丝，故A错；
B、元件“1”“2”“3”的正确连接顺序为“1”“2”“3”，故B错；
C、开关应接在火线和电灯之间，插座应该左零右火，故C正确；
D、C正确，有接错的，故D错．
15.【答案】C
【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，
根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻率大的电阻产生的热量多；
为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；
因此：电阻率大、熔点低的材料是制作保险丝的最好材料，应由铅制成．
16.【答案】几百万伏 几亿伏 几万安 十几万安
【解析】雷电产生时，云层之间、云层和大地之间的电压可以达到几百万伏至几亿伏，放电时的电流可达几万安至十几万安，产生很强的光和声．
17.【答案】3 520 16
【解析】解：若各用电器同时使用，则
P＝P1＋P2＋P3＋P4＋P5＋P6＝1 000 W＋500 W＋500 W＋100 W＋420 W＋1000 W＝3 520 W；
家庭电路的电压为220 V，由P＝UI可知，干路中的电流I＝＝＝16 A.
18.【答案】外壳 地 火
【解析】(1)三脚插头的最上面那个应该与家用电器的金属外壳相连，这样插入三孔插座后，金属外壳就能够和大地连接起来了，一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故．
(2)如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用．
19.【答案】(2)发光 有 (3)A 很大 相同 正 热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
