人教版第十九章 生活用电第3节 安全用电练习
展开
这是一份人教版第十九章 生活用电第3节 安全用电练习，共9页。试卷主要包含了单选题，填空题，________，实验题，计算题等内容，欢迎下载使用。

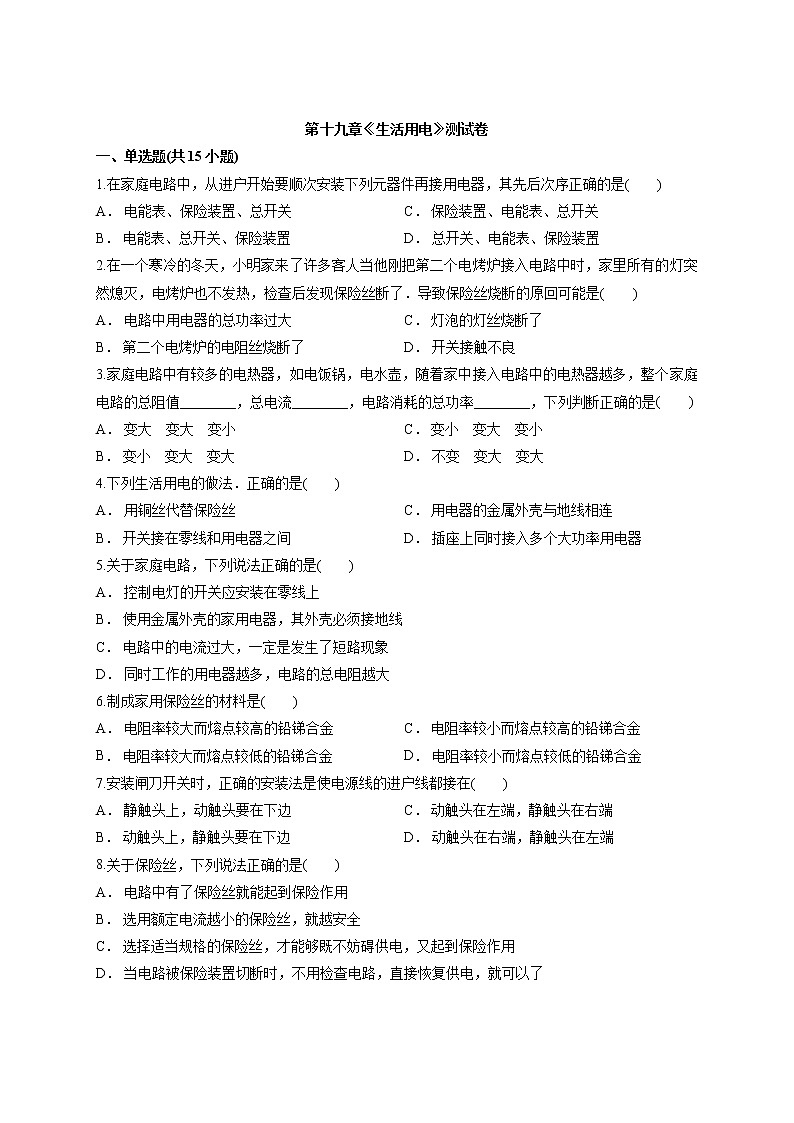

一、单选题(共15小题)
1.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是( )
A． 电能表、保险装置、总开关
B． 电能表、总开关、保险装置
C． 保险装置、电能表、总开关
D． 总开关、电能表、保险装置
2.在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了．导致保险丝烧断的原回可能是( )
A． 电路中用电器的总功率过大
B． 第二个电烤炉的电阻丝烧断了
C． 灯泡的灯丝烧断了
D． 开关接触不良
3.家庭电路中有较多的电热器，如电饭锅，电水壶，随着家中接入电路中的电热器越多，整个家庭电路的总阻值________，总电流________，电路消耗的总功率________，下列判断正确的是( )
A． 变大 变大 变小
B． 变小 变大 变大
C． 变小 变大 变小
D． 不变 变大 变大
4.下列生活用电的做法．正确的是( )
A． 用铜丝代替保险丝
B． 开关接在零线和用电器之间
C． 用电器的金属外壳与地线相连
D． 插座上同时接入多个大功率用电器
5.关于家庭电路，下列说法正确的是( )
A． 控制电灯的开关应安装在零线上
B． 使用金属外壳的家用电器，其外壳必须接地线
C． 电路中的电流过大，一定是发生了短路现象
D． 同时工作的用电器越多，电路的总电阻越大
6.制成家用保险丝的材料是( )
A． 电阻率较大而熔点较高的铅锑合金
B． 电阻率较大而熔点较低的铅锑合金
C． 电阻率较小而熔点较高的铅锑合金
D． 电阻率较小而熔点较低的铅锑合金
7.安装闸刀开关时，正确的安装法是使电源线的进户线都接在( )
A． 静触头上，动触头要在下边
B． 动触头上，静触头要在下边
C． 动触头在左端，静触头在右端
D． 动触头在右端，静触头在左端
8.关于保险丝，下列说法正确的是( )
A． 电路中有了保险丝就能起到保险作用
B． 选用额定电流越小的保险丝，就越安全
C． 选择适当规格的保险丝，才能够既不妨碍供电，又起到保险作用
D． 当电路被保险装置切断时，不用检查电路，直接恢复供电，就可以了
9.电冰箱、洗衣机等家用电器都有三孔插头，其中有一孔接地线，这是为了( )
A． 避免因家用电器漏电而发生触电事故
B． 确保家用电器能工作
C． 延长家用电器使用寿命
D． 节约电能
10.家庭电路中熔丝熔断的原因，不可能的是( )
A． 开关短路了
B． 电路中使用了较大功率的用电器
C． 插座中两条线相碰了
D． 灯头的两接线相碰了
11.居民楼内的保险丝熔断了，下列说法正确的是( )
A． 一定是短路造成的
B． 可以用铜丝代替以免再断
C． 换上较粗的保险丝
D． 检查排除故障后，换上与原来相同或相差不大的保险丝
12.无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是( )
A． 手机
B． 手电筒
C． 电视机
D． 电视机遥控器
13.关于照明电路各组成部分的作用，下列说法中正确的是( )
A． 电能表的作用是测量用户消耗的电功率
B． 保险盒的作用是保护人身的安全
C． 闸刀开关的作用是保护检修电路人员的安全
D． 电灯的作用是电能转化为内能
14.物理学中有许多重要的数据，很有必要记住它们．下列物理数据记忆错误的是( )
A． 光在真空中的传播速度是3×108m/s
B． 我国家庭电路电压是220 V
C． 水的密度是1.0×103kg/m3
D． 1标准大气压等于76 mm水银柱产生的压强
15.在家庭电路中安装保险丝的目的( )
A． 在电路中电流过大时自动切断电路
B． 在发生触电事故时自动切断电路
C． 在某用电器外壳带电时自动切断电路
D． 在电路上电阻过大时自动切断电路
二、填空题(共3小题)
16.王亮亮家的保险丝经常熔断，可能的原因是__________
A．电路导线过细，电阻过大；
B．线路老化，灯头处接触不良；
C．同时使用的用电器总功率过大；
D．保险丝的额定电流太大．
选择理由________．
17.家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的(填“串”或“并”)．
18.雷电是大气中一种剧烈的________现象；高大建筑的顶端都有针状的金属物，通过很粗的金属现与大地相连，可以起到________的作用．

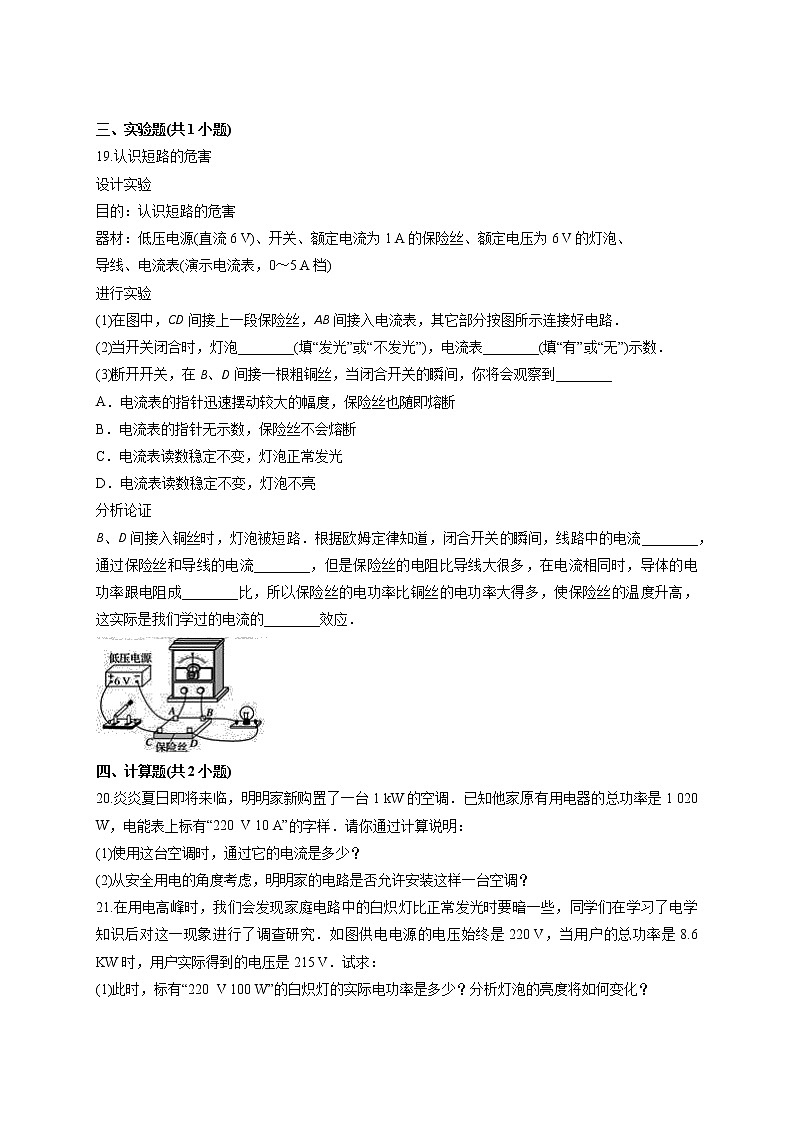

三、实验题(共1小题)
19.认识短路的危害
设计实验
目的：认识短路的危害
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表，0～5 A档)
进行实验
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．
(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________
A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
分析论证
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．
四、计算题(共2小题)
20.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
21.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
答案解析
1.【答案】B
【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面．
总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面．故B正确．
2.【答案】A
【解析】由于电烤炉的电功率过大，当把电烤炉接入电路中时，电路中的电流过大，保险丝迅速发热熔断，避免损坏电路．
3.【答案】B
【解析】(1)在家庭电路中，接入的用电器越多，相当于更多的电阻并联在一起，根据电阻越并越小可知，电路中的总电阻变小；
(2)在家庭电路中，接入的用电器越多，相当于并联了更多的支路，根据并联电路的总电流等于各支路电流之和，电路中的总电流会变大；
(3)在家庭电路中，接入的用电器越多，相当于并联了更多的支路，由P＝UI可知，电压不变，电流变大，总功率变大．
4.【答案】C
【解析】A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不能自动熔断，起不到保险作用，故A错误；
B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，但是火线和用电器相连，触及用电器的金属部分会发生触电事故，所以开关要接在火线和用电器之间，故B错误；
C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故C正确；
D、插座上同时接入多个大功率用电器，使用电器总功率过大，会使电路中电流过大，引起保险丝的熔断，故D错误．
5.【答案】B
【解析】A、为了安全，控制电灯的开关应安装在火线上，故A错误；
B、家用电器的金属外壳在使用时要接地，以免在使用时用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，避免对人造成伤害，故B正确；
C、电路中的电流过大，可能发生了短路现象，也可能是电路中的总功率过大引起的，故C错误；
D、因为家庭电路为并联电路，因此同时工作的用电器越多，电路的总电阻越小，故D错误．
6.【答案】B
【解析】保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作，故选项B符合题意，选项ACD不符合题意．
7.【答案】A
【解析】静触头和动触头一般是上下位置安装，上面安装静触头，接进户线，下边安装动触头，接室内线，可以防止闸刀开关自动闭合电路．
8.【答案】C
【解析】A、说法错误，只有合适的保险丝才能起到保护作用；
B、说法错误，小了容易造成断电；
C、说法正确；
D、说法错误，应先检查故障的原因．
9.【答案】A
【解析】洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生．
10.【答案】A
【解析】根据欧姆定律可知，家庭电路电压为220 V一定，电阻越小，电流越大，所以短路是电流过大的原因．
根据I＝可知，家庭电路电压为220 V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．
A、开关短路会造成用电器始终工作，不会造成电流过大，符合题意；
B、电路中使用了较大功率的用电器会造成电流过大，是熔丝熔断的原因之一，不符合题意；
C、插座中两条线相碰了会形成短路，会造成电流过大，是熔丝熔断的原因之一，不符合题意；
D、灯头的两接线相碰了会形成短路，会造成电流过大，是熔丝熔断的原因之一，不符合题意．
11.【答案】D
【解析】A、保险丝熔断的原因有两个：一是发生了短路，另一个是用电器总功率过大；因此A选项错误；
BCD、保险丝应由电阻大、熔点低的材料制成，并且选择保险丝时，如果选择太细的保险丝，相同条件下，保险丝越细，电阻越大，产生的电热越多，很快达到细保险丝的熔点，电路将无法正常工作；如果选择太粗的保险丝，在电路中电流过大时，相同条件下保险丝越粗，电阻越小，产生的热量越小，不能达到粗保险丝的熔点，不能熔断，不能起到保险的作用；而铁丝的电阻率小、熔点高，用铁丝代替保险丝，不能在电流过大时，自动切断电路，故BC错、D正确．
12.【答案】C
【解析】A、手机电池的电压是3.6 V，直接接在220 V电源上会被烧坏．不符合题意．
B、手电筒的电源电压是3 V或4.5 V，直接接在220 V电源上会被烧坏．不符合题意．
C、电视机的额定电压是220 V，直接接在220 V电源上会正常工作．符合题意．
D、电视机遥控器电源电压是3 V，直接接在220 V电源上会被烧坏．不符合题意．
13.【答案】C
【解析】A、电能表是来测量家庭电路消耗电能的仪表；故A错误；
B、保险丝是防止电流过大烧毁电源或导线，起保护电路的作用，故B错误；
C、闸刀开关是来控制电路的通与断，可以保护检修电路人员的安全，故C正确；
D、电灯工作时，将电能转化为了光能和内能，故D错误．
14.【答案】D
【解析】A、光是一种电磁波，光在真空中的传播速度是3×108m/s.不符合题意．
B、我国家庭电路电压是220 V．不符合题意．
C、水的密度是1.0×103kg/m3.不符合题意．
D、标准大气压等于76 cm水银柱产生的压强．符合题意．
15.【答案】A
【解析】保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用．
因此选项B、C、D的说法不正确．
16.【答案】电路中电流过大 C
【解析】A、电路导线过细，电阻过大，将导致电路中电流偏小，熔丝不会熔断；
B、线路老化，灯头处接触不良，只会引起接触不良处过热，甚至将接触不良处烧断，引起断路；
C、同时使用的用电器总功率过大，会导致电路中电流过大，引起熔丝熔断；
D、保险丝的额定电流太大，则熔丝不易熔断．
17.【答案】电能表 总开关 保险丝 并
【解析】家庭电路主要由进入家庭的进户线、电能表、总开关、保险丝、开关、插座、用电器组成．
为了保证各用电器之间互不影响，各个用电器间是 并联的．
18.【答案】放电 防雷
【解析】雷电是大气中一种剧烈的放电现象．发生雷电，如果在高大建筑物顶端装上避雷针，通过很粗的金属线与大地相连，就能及时把电流倒入大地，从而避免建筑物被雷电击坏，即起到防雷的作用．
19.【答案】(2)发光 有 (3)A 很大 相同 正 热
【解析】解：进行实验
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；
分析论证
当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．
故答案为：
20.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：
I1＝＝≈4.55 A；
(2)电能表允许家用电器同时工作的最大功率
P＝UI＝220 V×10 A＝2 200 W，
因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，
所有，明明家的电路允许安装这样一台空调．
答：(1)使用这台空调时，通过它的电流是4.55 A；
(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．
【解析】(1)根据P＝UI求出空调使用时通过的电流；
(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．
21.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，
灯泡的实际功率为P实＝＝＝95.5 W，
因为P实＜P额
所以灯泡亮度将变暗．
(2)通过输电线的电流为I＝＝＝40 A，
由于输电线与用户是串联，所以电流相等，
输电线两端的电压为U线＝220 V－215 V＝5 V，
输电线的电阻为R线＝＝＝0.125 Ω，
输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.
答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．
(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．
