初中物理人教版九年级全册第十八章 电功率综合与测试达标测试

这是一份初中物理人教版九年级全册第十八章 电功率综合与测试达标测试，共7页。试卷主要包含了单选题，填空题，计算题，实验探究题，R2等内容，欢迎下载使用。

姓名： 班级: 座号：

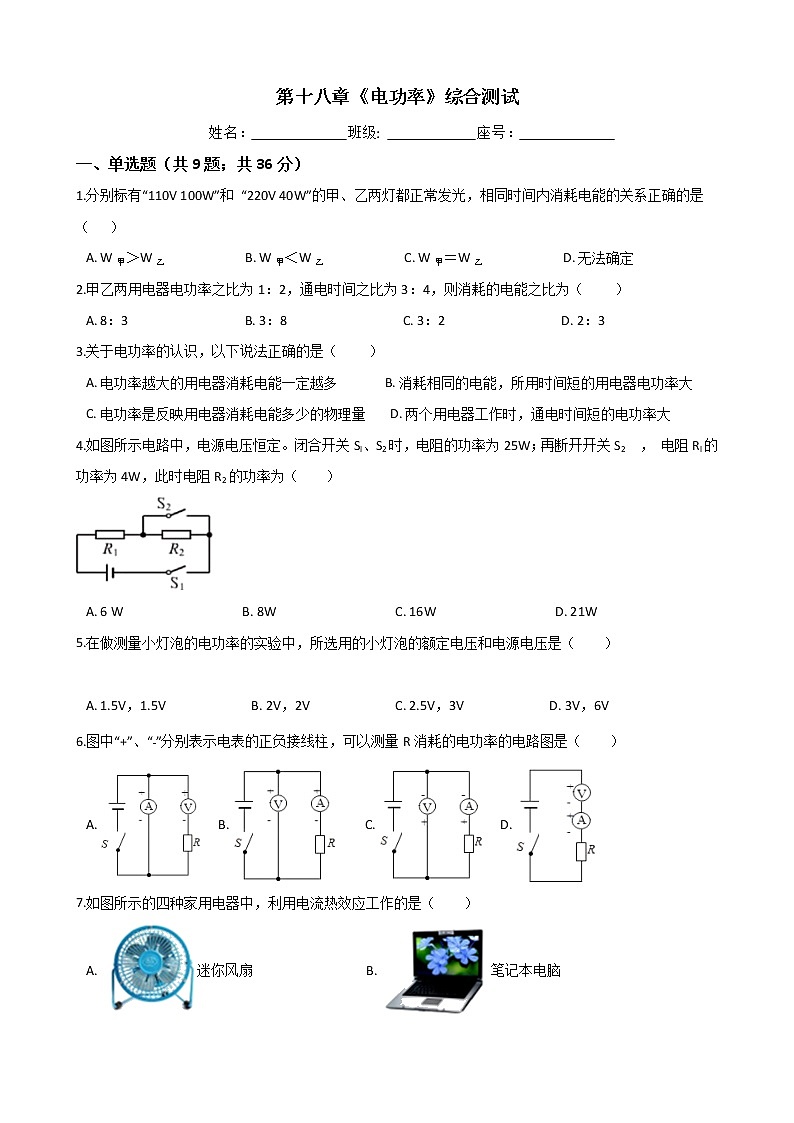

一、单选题（共9题；共36分）


1.分别标有“110V 100W”和 “220V 40W”的甲、乙两灯都正常发光，相同时间内消耗电能的关系正确的是（ ）


A. W甲＞W乙 B. W甲＜W乙 C. W甲＝W乙 D. 无法确定


2.甲乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗的电能之比为（ ）


A. 8：3 B. 3：8 C. 3：2 D. 2：3


3.关于电功率的认识，以下说法正确的是（ ）


A. 电功率越大的用电器消耗电能一定越多 B. 消耗相同的电能，所用时间短的用电器电功率大


C. 电功率是反映用电器消耗电能多少的物理量 D. 两个用电器工作时，通电时间短的电功率大


4.如图所示电路中，电源电压恒定。闭合开关Sl、S2时，电阻的功率为25W；再断开开关S2 ， 电阻Rl的功率为4W，此时电阻R2的功率为（ ）





A. 6 W B. 8W C. 16W D. 21W


5.在做测量小灯泡的电功率的实验中，所选用的小灯泡的额定电压和电源电压是（ ）





A. 1.5V，1.5V B. 2V，2V C. 2.5V，3V D. 3V，6V


6.图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（ ）


A. B. C. D.

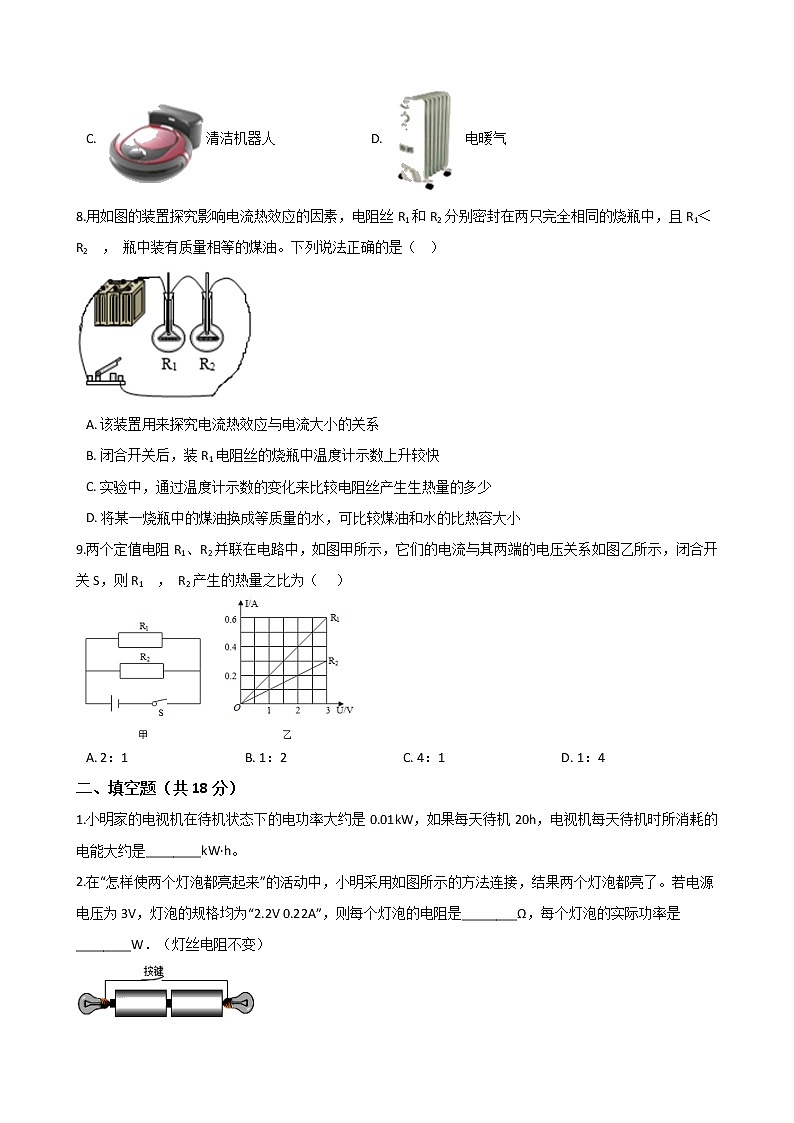

7.如图所示的四种家用电器中，利用电流热效应工作的是（ ）


A. 迷你风扇 B. 笔记本电脑


C. 清洁机器人 D. 电暖气


8.用如图的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2 ， 瓶中装有质量相等的煤油。下列说法正确的是（ ）





A. 该装置用来探究电流热效应与电流大小的关系


B. 闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快


C. 实验中，通过温度计示数的变化来比较电阻丝产生生热量的多少


D. 将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小


9.两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1 ， R2产生的热量之比为（ ）





A. 2：1 B. 1：2 C. 4：1 D. 1：4


二、填空题（共18分）


1.小明家的电视机在待机状态下的电功率大约是0.01kW，如果每天待机20h，电视机每天待机时所消耗的电能大约是________kW·h。


2.在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了。若电源电压为3V，灯泡的规格均为“2.2V 0.22A”，则每个灯泡的电阻是________Ω，每个灯泡的实际功率是________W．（灯丝电阻不变）

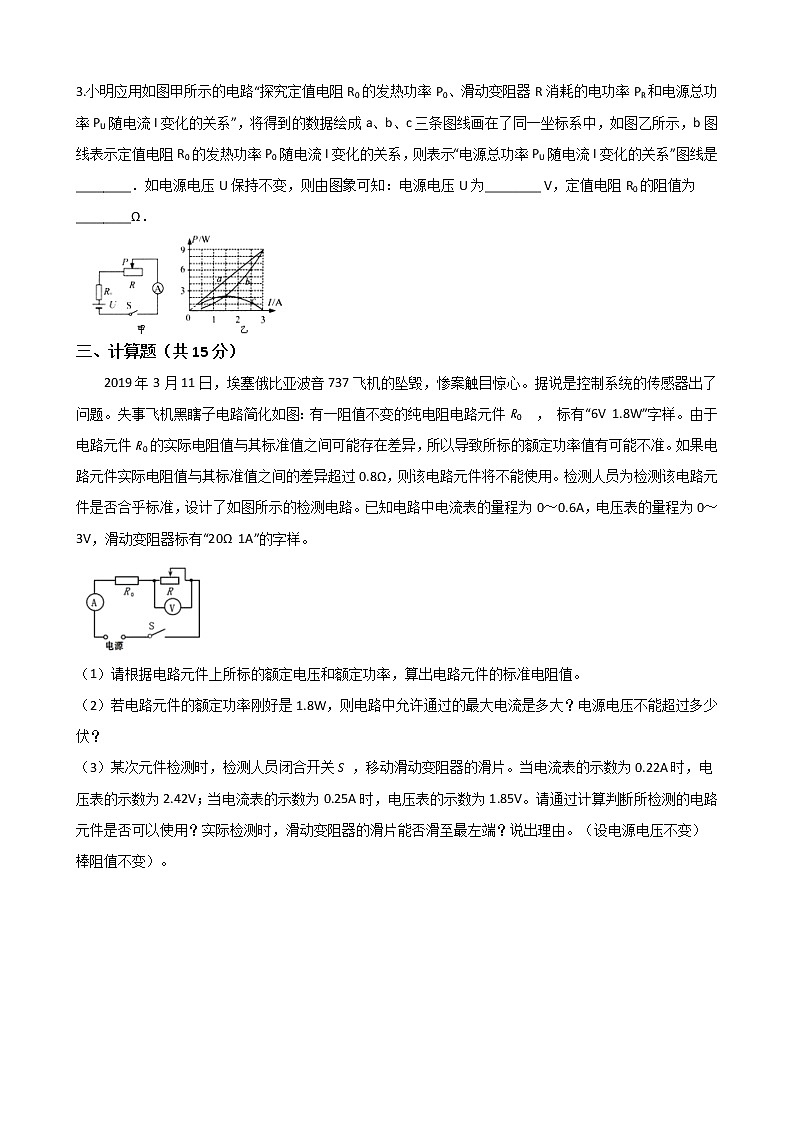

3.小明应用如图甲所示的电路“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR和电源总功率PU随电流I变化的关系”，将得到的数据绘成a、b、c三条图线画在了同一坐标系中，如图乙所示，b图线表示定值电阻R0的发热功率P0随电流I变化的关系，则表示“电源总功率PU随电流I变化的关系”图线是________．如电源电压U保持不变，则由图象可知：电源电压U为________ V，定值电阻R0的阻值为________Ω．





三、计算题（共15分）


2019年3月11日，埃塞俄比亚波音737飞机的坠毁，惨案触目惊心。据说是控制系统的传感器出了问题。失事飞机黑瞎子电路简化如图：有一阻值不变的纯电阻电路元件R0 ， 标有“6V 1.8W”字样。由于电路元件R0的实际电阻值与其标准值之间可能存在差异，所以导致所标的额定功率值有可能不准。如果电路元件实际电阻值与其标准值之间的差异超过0.8Ω，则该电路元件将不能使用。检测人员为检测该电路元件是否合乎标准，设计了如图所示的检测电路。已知电路中电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器标有“20Ω 1A”的字样。





（1）请根据电路元件上所标的额定电压和额定功率，算出电路元件的标准电阻值。


（2）若电路元件的额定功率刚好是1.8W，则电路中允许通过的最大电流是多大？电源电压不能超过多少伏？


（3）某次元件检测时，检测人员闭合开关S ，移动滑动变阻器的滑片。当电流表的示数为0.22A时，电压表的示数为2.42V；当电流表的示数为0.25A时，电压表的示数为1.85V。请通过计算判断所检测的电路元件是否可以使用？实际检测时，滑动变阻器的滑片能否滑至最左端？说出理由。（设电源电压不变）


棒阻值不变）。



































四、实验探究题（共31分）


1.小明利用如图甲所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为2.5V，小灯泡额定功率约为0.5W，电源电压恒为6V，假设小灯泡的电阻不随温度变化。





（1）用笔连线代替导线将电路连接完整，要求滑片P向右滑动时灯泡变亮。


（2）若有三个滑动变阻器，规格分别为R1(5Ω 2A)、R2(20Ω 1A)、R3(100Ω 0.1A)，则应选择________ (选填“R1”“R2”或“R3”)。


（3）连接好电路后移动滑动变阻器的滑片，当电压表示数为2.5V时。电流表示数如图乙所示，则小灯泡额定功率的测量值________W。


（4）小明将电压调到3V，测小灯泡的电功率时，该小灯泡被烧坏了，断开开关后，他用规格为“2.5V1W”的灯泡替换已烧坏小灯泡。闭合开关后，就直接记录电流表示数。这个示数可能是 。





2. 如图1甲所示是“测量小灯泡的电功率”的电路图，如图1乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2.5V，滑动变阻器上标有“10Ω lA”。





（1）如图1乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整；


（2）小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有________；


（3）调节滑片P使电压表的示数为2.5V，此时电流表的示数如图1丙所示，则该灯泡的额定功率为________W。若要增大小灯泡的电功率，则滑片P应向________移动；


（4）在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图2所示，通过图像发现灯丝的电阻是变化的，这一现象表明：________；


（5）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是________。


3. 为了探究电流产生的热量跟什么因素有关,小军设计了如图所示的甲、乙两种装置,他将两根阻值不同的电阻丝(R1




（1）实验中通过________的变化来比较电流通过电阻丝产生的热量的多少．像这种用能直接观测的量来显示不容易直接观测的量的方法叫________.


（2）甲装置可探究电流产生 热量与________的关系．


（3）在甲、乙的两次实验中，通过比较相同时间里气球B与________（选填“A”,“C”或“D”）的变化情况，可探究电流产生的热量与电流大小的关系．


（4）同时让甲、乙两装置工作相同时间，则电阻丝产出热量QA、QB、QC、QD从大到小的顺序是 .


答案


一、1—9 ABBAC BDCA


二、


1. 0.2


2. 10；0.225


3. a；3；1


三、


（1）解： R0=U额2P额=(6V)21.8W=20Ω


（2）解： I额=P额U额=1.8W6V=0.3A ,与电流表允许通过的最大电流相比较，可确定电路中允许通过的最大电流是0.3A。


Umax=U变+U额=3V+6V=9V


（3）解：U=2.42+0.22R0′①


U=1.85+0.25R0′②


解①②得R0′=19Ω U=6.6V


因为20Ω-19Ω=1Ω＜0.8Ω，所以所检测的电路元件不可以使用。


不能，因为解得电源电压等于6.6V，大于电路元件的额定电压，若滑动变阻器的滑片滑至最左端，则电路元件会损坏。


四、


1.（1）解：如图所示：





（2）R2


（3）0.5


（4）B


2. （1）


（2）将滑动变阻器的滑片调到最大阻值处


（3）0.75；左


（4）电阻随温度的变化而变化


（5）电压表与滑动变阻器并联


4. （1）气球体积变化；转换法


（2）电阻阻值


（3）D


（4）QC＞ QD＞ QB ＞QA
