物理九年级全册第十九章 生活用电综合与测试课时练习

这是一份物理九年级全册第十九章 生活用电综合与测试课时练习，共6页。试卷主要包含了下列关于生活用电的说法正确的是，关于家庭电路，下列说法正确的是，小刚有一个带有开关等内容，欢迎下载使用。

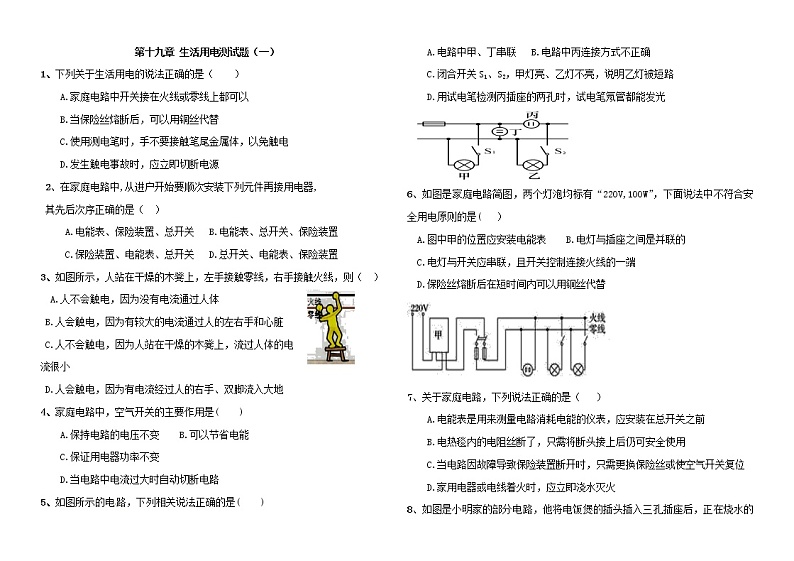

                   第十九章 生活用电测试题（一）   1、下列关于生活用电的说法正确的是（　　）A.家庭电路中开关接在火线或零线上都可以B.当保险丝熔断后，可以用铜丝代替C.使用测电笔时，手不要接触笔尾金属体，以免触电D.发生触电事故时，应立即切断电源2、在家庭电路中,从进户开始要顺次安装下列元件再接用电器,其先后次序正确的是（  ）    A.电能表、保险装置、总开关   B.电能表、总开关、保险装置    C.保险装置、电能表、总开关   D.总开关、电能表、保险装置3、如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则（  ）A.人不会触电，因为没有电流通过人体
B.人会触电，因为有较大的电流通过人的左右手和心脏
C.人不会触电，因为人站在干燥的木凳上，流过人体的电流很小
D.人会触电，因为有电流经过人的右手、双脚流入大地
4、家庭电路中，空气开关的主要作用是(　　)A.保持电路的电压不变    B.可以节省电能C.保证用电器功率不变    D.当电路中电流过大时自动切断电路5、如图所示的电路，下列相关说法正确的是(    )A.电路中甲、丁串联   B.电路中丙连接方式不正确C.闭合开关S1、S2，甲灯亮、乙灯不亮，说明乙灯被短路D.用试电笔检测丙插座的两孔时，试电笔氖管都能发光6、如图是家庭电路简图，两个灯泡均标有“220V,100W”，下面说法中不符合安全用电原则的是(　 ）A.图中甲的位置应安装电能表    B.电灯与插座之间是并联的C.电灯与开关应串联，且开关控制连接火线的一端D.保险丝熔断后在短时间内可以用铜丝代替7、关于家庭电路，下列说法正确的是（   ）A.电能表是用来测量电路消耗电能的仪表，应安装在总开关之前B.电热毯内的电阻丝断了，只需将断头接上后仍可安全使用C.当电路因故障导致保险装置断开时，只需更换保险丝或使空气开关复位D.家用电器或电线着火时，应立即浇水灭火8、如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则(    )A.电热水壶所在电路的b、c间断路  B.插座的接地线断路C.电路的c、d间导线断路        D.电路的a、b间导线断路  9、小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是(   )A.“跳闸”的原因是接线板中的电路发生了断路B.“跳闸”的原因是接线板中的电路发生了短路C.接线板上的多个插座与指示灯串联   D.接线板上的开关与指示灯并联 10、关于家庭安全用电，下列说法不正确的是(   )A.使用试电笔时，手不要接触金属笔尾B.一旦发生触电事故，应先切断电源再进行抢救C.电脑、电视机等用电器长时间待机，应切断电源D.同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力11、用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时(   )A.并联用电器增多，电路的总电阻增大B.并联用电器增多，电路的总电流减小C.并联用电器增多，家用电器的实际功率减小D.并联用电器增多，家用电器的额定功率减小12、欢欢家的电路简化后如图所示，由该电路可知(  )A.a线是零线，b线是火线    B.电能表是测量用电器总功率的C.电路中的用电器都是并联在电路中的D.三孔插座中上边的那个孔可以不接地 13、如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是(　　)14、如图所示是生活用电的几种做法，其中正确的是(　　)   　     　　15、家庭电路中保险丝熔断了，原因不可能是（    ）A.家庭中用电器的总功率过大        B.电灯开关中的两根导线相碰C.保险丝的规格不合适，熔断电流太小   D.插头中的两根导线相碰16、安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为(　　)A.可以节省一个保险盒      B.与只在零线上装保险丝效果一样C.和在零线火线上都装保险丝效果一样D.为了防止保险丝熔断后插座仍与火线连通而带电17、小王家的空气开关发生了跳闸，则一定是电路中(   )A.发生了短路   B.用电器总功率过大   C.电压大于220V   D.总电流过大18、下列关于家庭电路的说法正确的是(   )A.家庭电路中各用电器都是串联在电路中的[来源:学§科§网]B.发现触电事故时，应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时，漏电保护器就会自动切断电路19、关于家庭电路和安全用电，下列说法正确的是（　　）            A.家庭电路中，各种用电器都是串联的 B.空气开关跳闸后，只需重新闭合即可C.使用验电笔时，手不要接触笔尾金属体D.家用电器的金属外壳要接地，防止触电20、关于家庭电路及安全用电，下列说法正确的是（　　）            A.我国家庭电路的电压是380V    B.用电器起火，可以迅速用水将火扑灭C.为了防止触电，必须把用电器的开关接在火线上D.家庭电路中，同时工作的用电器越多，总电阻越大21、图中A、B两点均为螺口灯泡的螺旋部分，当两开关都断开后、站在地上的人用手直接接触A点时，他________触电，用手直接接触B点时，他________(填“会”或“不会”)触电．火线和零线之间的电压是________V.[来源22、小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在________(填“A”或“B”)处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的________段发生________(填“断路”或“短路”)故障．23、如图所示，用电器接在电压为220V的电源上，消耗电功率是1100W，电路中还有额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出）。则：（1）只有该用电器接入电路中，通过保险丝的电流为___________A。（2）—个潮湿的人（电阻为8.8kΩ），赤脚站在地上，不小心手接触了火线，此时通过人体的电流是_________A，保险丝__________熔断（选填“会”或“不会”），漏电保护器检测到通过A、B两处的电流IA________IB（选填“＞”、“＜”或“＝”），从而切断电路，保护人身安全。24、同学观察到家里的电能表及空气开关如图所示．电能表上标识的“10(20) A”表示这个电能表的________电流为10A，________电流为20A．他家同时工作的用电器的总功率不能超过________W该同学家的进户线是________(填序号)．25、如图所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是________．26、小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路．图中虚线框1和2是电灯或开关的位置，则开关应装在方框________中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为______________．当发现家用电器或电线着火时，必须先________电源，然后再救火27、图甲是某宾馆床头上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．28、如图，请将三孔插座、保险丝、灯泡、开关正确连入到家庭电路中．29、图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．  30、某家用电动食品粉碎机有两个开关S1、S2，要合上开关S1，而且要用力下压盖子(会闭合开关S2)，粉碎机才会工作．在图中连接粉碎机的电动机及S1、S2，使其能按上述要求工作． 第十九章 生活用电测试题（一）  1D.2B.3B.4D.5B.6D.7A.8C.9B.10A.11C.12C.13C.14B.15B.16D.17D.18B.19D.20C.21.会；不会；220；22.B；gf　；断路；23.  5A；0.025A;不会；＞24.标定；额定最大；4400；①②；25. B；  26. 1，零线断路，切断；27.2829  30
