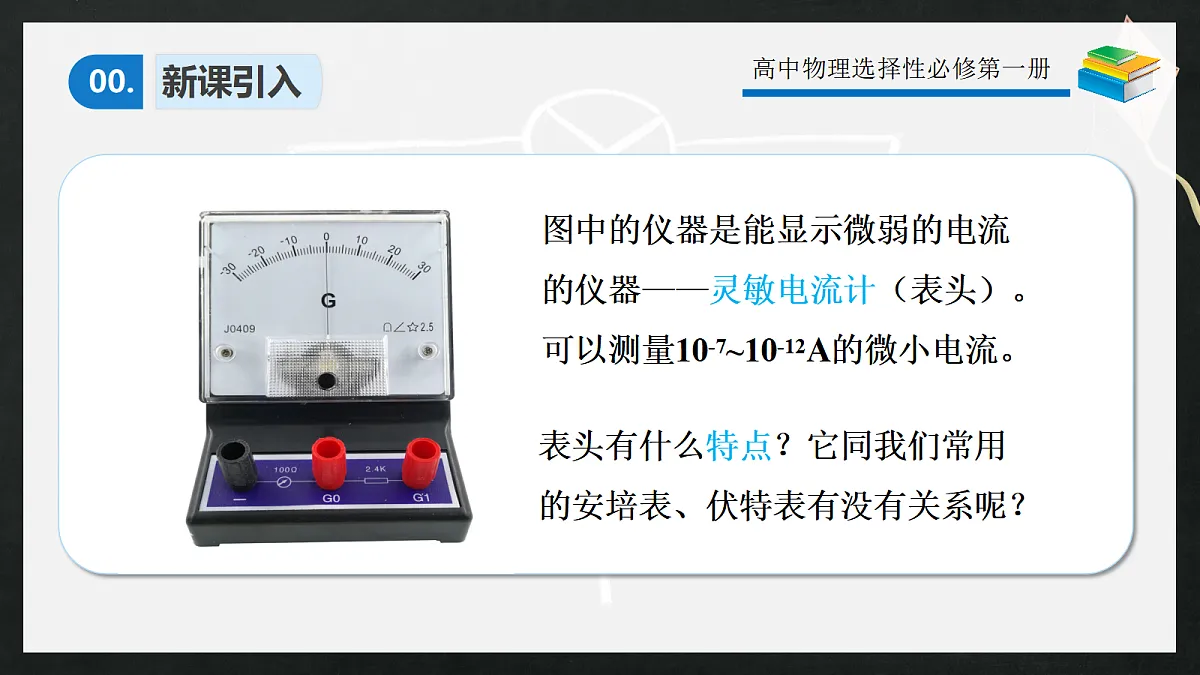

图中的仪器是能显示微弱的电流的仪器——灵敏电流计（表头）。可以测量10-7~10-12A的微小电流。
表头有什么特点？它同我们常用的安培表、伏特表有没有关系呢？

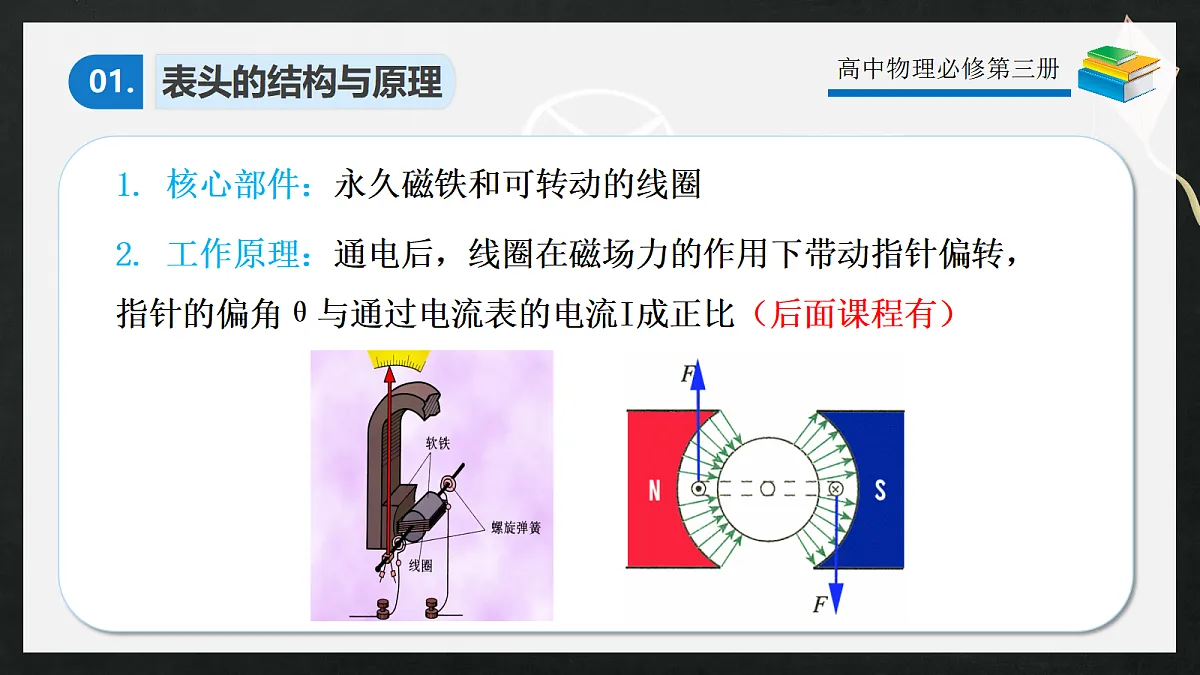

1. 核心部件：永久磁铁和可转动的线圈
2. 工作原理：通电后，线圈在磁场力的作用下带动指针偏转，指针的偏角θ与通过电流表的电流I成正比（后面课程有）
3.作用：测量微小电流和电压。

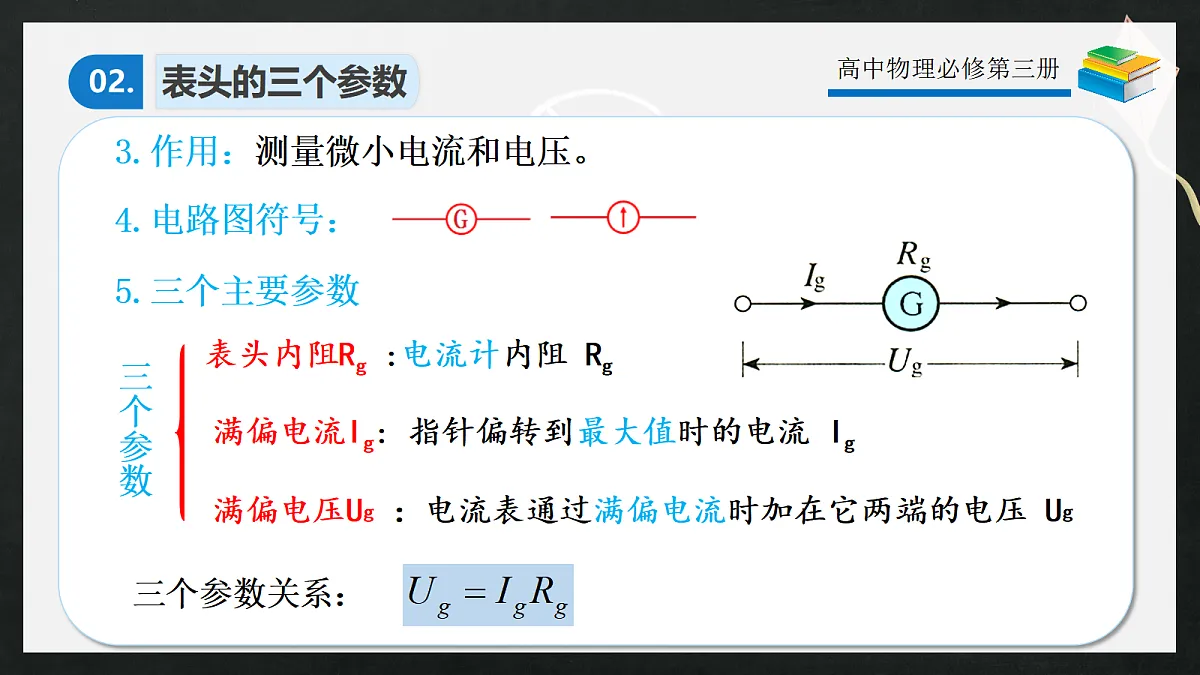

4.电路图符号：
表头内阻Rg :电流计内阻 Rg
满偏电流Ig: 指针偏转到最大值时的电流 Ig
满偏电压Ug ：电流表通过满偏电流时加在它两端的电压 Ug

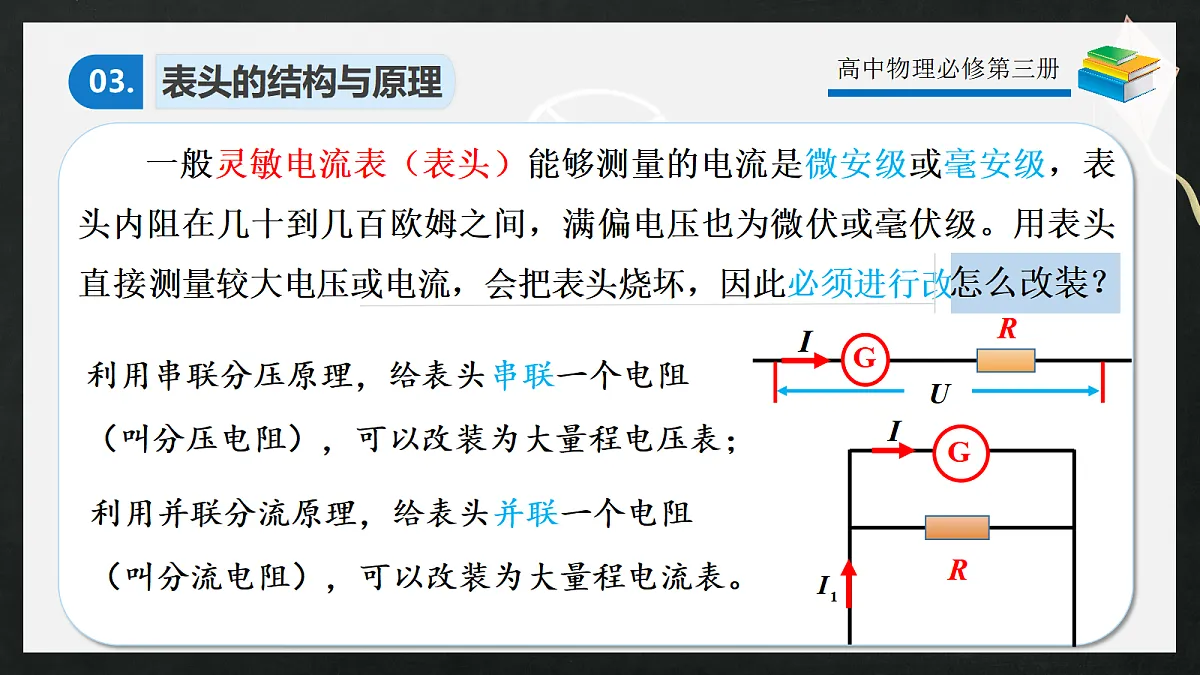

一般灵敏电流表（表头）能够测量的电流是微安级或毫安级，表头内阻在几十到几百欧姆之间，满偏电压也为微伏或毫伏级。用表头直接测量较大电压或电流，会把表头烧坏，因此必须进行改装。
利用串联分压原理，给表头串联一个电阻（叫分压电阻），可以改装为大量程电压表；
利用并联分流原理，给表头并联一个电阻（叫分流电阻），可以改装为大量程电流表。
【问题】有一个表头的内阻Rg=30Ω，满偏电流Ig=1mA。怎样才能把它改装成量程为0～3V的电压表呢？
思考1：当被测电压是3V时，表头两端最多加多大电压？
Ug=IgRg=0.03V
思考2：串联的电阻上需要分担多少电压？需要多大的电阻分压？
思考3：改装后的电压表内阻RV是多大？
UR= U–Ug= 2.97V
Rv= Rg+R = 3.0×103Ω
思考4：改装后的表盘需要做怎样的改变？
（1）在电流计原刻度的基础上乘以（Rg+R）即可；（2）满刻度处标改装后的量程，然后根据小格数按比例等分即可.（量程和精确度）
思考5：若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联多大阻值的电阻？
【问题】有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～0.6A的电流表，要并联多大的电阻？
思考1：当被测电流是0.6A时，流过表头的电流最大为多大？
思考2：并联的电阻上需要分担多少电流？
IR=I - Ig=(0.6-0.001)A=0.599A
思考3：需要多大的分流电阻？
思考4：改装后的安培表内阻RA是多大？
（1）在原电流表原刻度的基础上乘以（1+ ）即可（2）满刻度处标改装后的量程，然后根据小格数按比例等分即可。 （量程和精确度）
问题6：若将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联多大阻值的电阻？
问题5：改装后的表盘需要做怎样的改变？
校对时注意搞清楚改装后电表刻度盘每一小格表示多大的数值．
改变变阻器R的滑片位置，使V 的示数分别为0.5V、 1.0V、 1.5V、 2.0V……核对改装电压表的示数是否正确，若改装的电压表满刻度3V时，标准电压表V的读数为3.1V，则百分误差
　 读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：
1.量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3…
2.量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的二分之一.因此最后读数如果以A为单位，小数点后面有两位，尾数可能为0、1、2、3…
3.量程为15 V的电压表，其最小分度为 0.5 V, 读数要估读到最小分度的五分之一.因此最后读数如果以V为单位，小数点后面只有一位，尾数可能为0、1、2、3…
某同学要将一量程为250μA的微安表改装为量程为20 mA的电流表。改装后利用一标准毫安表进行校准（如图1，虚线框内是改装后的电表）。当标准毫安表的示数为16.0 mA时，微安表的指针位置如图2，产生上述问题的原因可能是A．微安表串联电阻偏大B．微安表串联电阻偏小C．微安表并联电阻偏大D．微安表并联电阻偏小
【参考答案】 2.16 10.8 0.80 0.16
正确读出图中各电表的读数：①如图g，接0~3V量程时读数为 V；接0~15V量程时读数为 V。②如图h，接0~3A量程时读数为 A；接0~0.6A量程时读数为 A。
