第2节　电流和电路第2课时　电路图、电路的三种状态
解析    A中缺少用电器,故A错误;B中电源短路,故B错误;C中电路元件完整且符合电路要求,故C正确;D中缺少电源,故D错误。
2.(2024甘肃高台月考)写出电路图中各字母所代表的元件名称:D是　　　　    ,E是　　　　    。

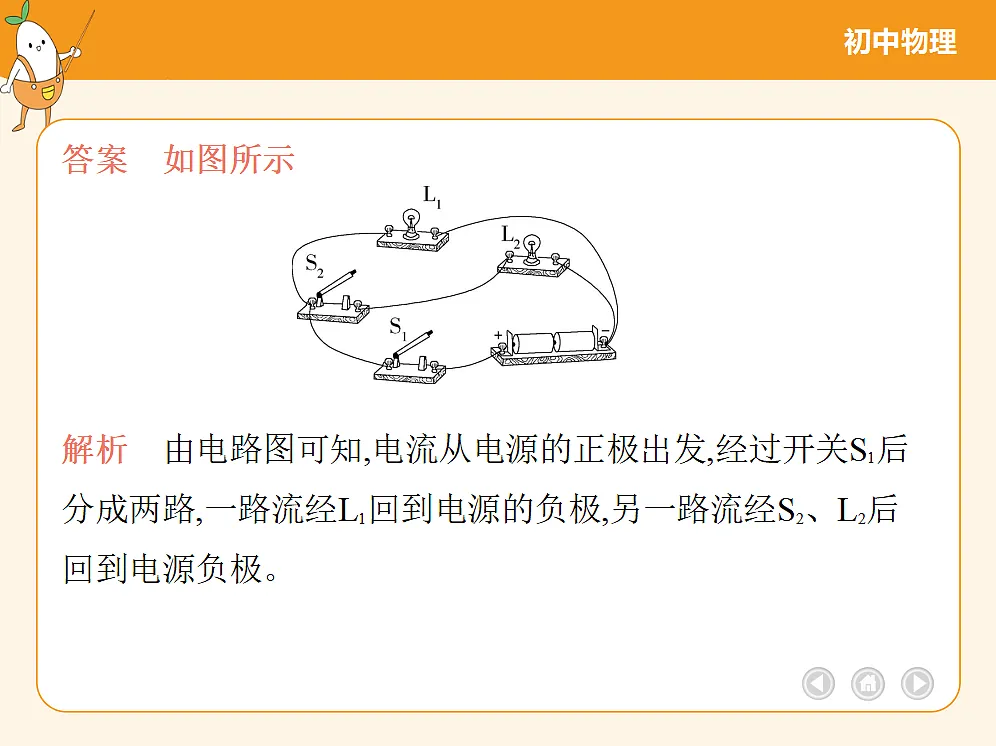

解析　由电路图可知,电流从电源的正极出发,经过开关S1后分成两路,一路流经L1回到电源的负极,另一路流经S2、L2后回到电源负极。

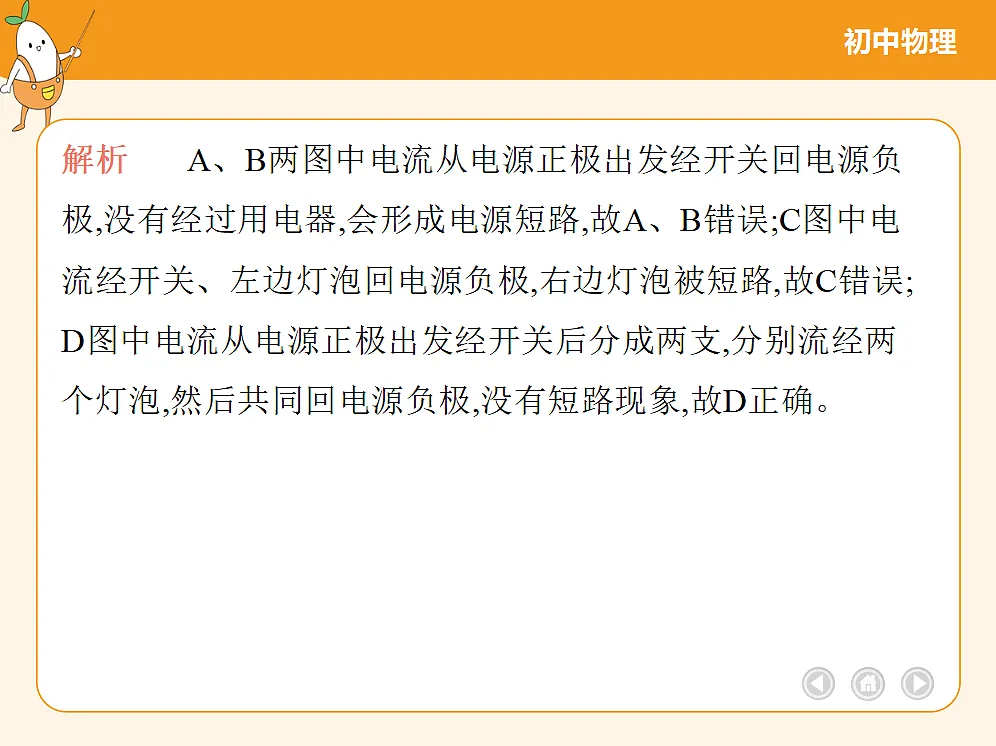

解析    A、B两图中电流从电源正极出发经开关回电源负极,没有经过用电器,会形成电源短路,故A、B错误;C图中电流经开关、左边灯泡回电源负极,右边灯泡被短路,故C错误;D图中电流从电源正极出发经开关后分成两支,分别流经两个灯泡,然后共同回电源负极,没有短路现象,故D正确。
解析　普通A4纸是绝缘体,若用普通A4纸代替铝箔纸,电路中没有电流,普通A4纸不能发热,所以不能燃烧,故A错误;将一张细条状铝箔纸的两端分别压在干电池的正负极,发现铝箔纸发热并燃烧,说明实验时电路中有较大电流,在电流通过铝箔纸时,电能转化为内能,使铝箔纸温度升高,最终使其燃烧,此时铝箔纸相当于一根导线,电路的状态是短路,故B、D错误,C正确。
解析    (1)当S1、S2都断开时,电路处于断路状态;(2)当S1闭合、S2断开时,为灯泡L的基本电路,且电路处处连通,所以称之为通路;(3)当S1、S2都闭合时,导线将电源的正、负极连接起来,会烧坏电源。
7.(2023广东佛山南海旗峰中学段考)如图所示的甲、乙、丙三个电路中,器材均完好,且连接紧密。处于通路状态的是    　　　    图,处于断路状态的是　　　　    图,处于短路状态的是　　　　    图。
解析　甲图中开关断开,为断路状态;乙图中导线将电源的两极连在一起,该电路处于短路状态;丙图电路处处连通,为通路。
8.(2024河北赵县期末,5,★★☆)关于电现象,下列说法中正确的是(　    )A.玻璃棒在丝绸上摩擦后,玻璃棒带负电B.验电器是根据同种电荷互相排斥的原理来工作的C.物理学中规定,正电荷移动的方向为电流的方向D.电流总是从电源的正极流向电源的负极
解析　玻璃棒在与丝绸摩擦过程中失去电子,带正电,故A错误;验电器是根据同种电荷互相排斥的原理来工作的,故B正确;物理学上把正电荷定向移动的方向规定为电流方向,故C错误;电源外部,电流从电源正极流向负极,电源内部电流从电源负极流向正极,故D错误。故选B。
9.(新情境·安全与健康)(2023江苏徐州中考,14,★☆☆)电路就是用导线把电源、用电器、　　　　    等元件连接起来组成的电流路径。实验室所用导线的材料通常是　　　       。如果用导线直接将电源两极相连,就会造成　　　　    ,损坏电源。
解析　电路由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成;因实验用的导线电阻非常小,甚至可以忽略,故实验室所用导线的材料通常是铜;用导线直接将电源两极连接起来会造成电源短路。
10.(2024陕西镇安期末,12,★★☆)在如图所示的电路中,当开关S1、S2都断开时,电路为　　　　    ;当开关S2闭合,S1断开时,电路为　　　　    ;当开关S1、S2都闭合时,电路为　    　　    。(均选填“通路”“断路”或“短路”)
解析　当开关S1、S2都断开时,电路不能形成通路,为断路;当S1断开,S2闭合时,电流从电源正极出发,经过灯泡回到负极,故此时的电路叫通路;当S1、S2都闭合时,电流从电源正极出发,经过S1、S2回到负极,即此时发生电源短路。
11.(新考向·开放性设问)(2024山西洪洞期中,18,★★☆)如图所示,这是最近流行的一种应急灯泡,不需要插电,人只需要用手触碰灯泡的两个触点就可以发光。你认为这种灯泡内部有电源吗?　　　　    (选填“有”或“无”),请写出支持你观点的理由:　　 　　    。
灯泡发光需要电源提供电能
解析　灯泡发光需要持续电流,形成持续电流的条件是有电源、形成闭合回路;手触碰灯泡两个触点,让灯泡形成了闭合回路,而灯泡发光还需要电源提供电能。
12.(跨学科·物理学与日常生活)(2022山西太原期末)阅读短文并回答问题:感应发光冰块 感应发光冰块因形如真实冰块且能发光而得名,如图所示。它外部由无毒无害的食品级PS材料制作,内部由液体感应器、纽扣电池和LED灯泡组成。其中液体感应器为先进的触水式开关,具有液体感应、入水即通路的特性。使用
(1)液体感应器相当于先进的触水式　　　　    (选填“电源”“用电器”“开关”或“导线”);(2)纽扣电池供电时将　　　　    能转化为电能,用布擦干后的感应发光冰块内部的电路将处于　　　　    (选填“通路”“短路”或“断路”)状态;(3)冷冻后的感应发光冰块放入饮料中,可　　　　    (选填“增大”或“减小”)饮料的内能。
解析    (1)液体感应器起控制电路通断的作用,所以是先进的触水式开关;(2)纽扣电池供电时提供电能,将化学能转化为电能;用布擦干后感应发光冰块停止工作,其内部的电路处于断路状态;(3)感应发光冰块放入冰箱内冷冻后温度比较低,再放入饮料内,通过热传递降低饮料的温度,饮料的内能减小。
