初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第2节 电流和电路精品ppt课件

这是一份初中物理人教版（2024）九年级全册（2024）第十五章 电流和电路第2节 电流和电路精品ppt课件，共41页。PPT课件主要包含了电流的形成，持续电流的形成，电流方向，导体和绝缘体的识别，容易导电的物体，不容易导电的物体，绝缘体，连连看，认识各种电源，认识各种用电器等内容，欢迎下载使用。
先让验电器A带上正电（少电子），连接后，B验电器上的电子会向A验电器转移，从而导体中会形成瞬间电流。
先让验电器A带上负电（多电子），连接后，A验电器上的电子会向B验电器转移，从而导体中会形成瞬间电流。
点亮的小灯泡能持续发光，是因为有电荷不断地流过小灯泡。也就是说电路中有持续电流形成。
点 击 图 片 播 放
电路中之所以能形成持续电流，是因为电路中有电源。
干电池通过化学的方法，在正极上不断聚集正电荷，在负极上聚集负电荷。从而使电路中的自由电子能持续地由电源负极定向移动到正极。

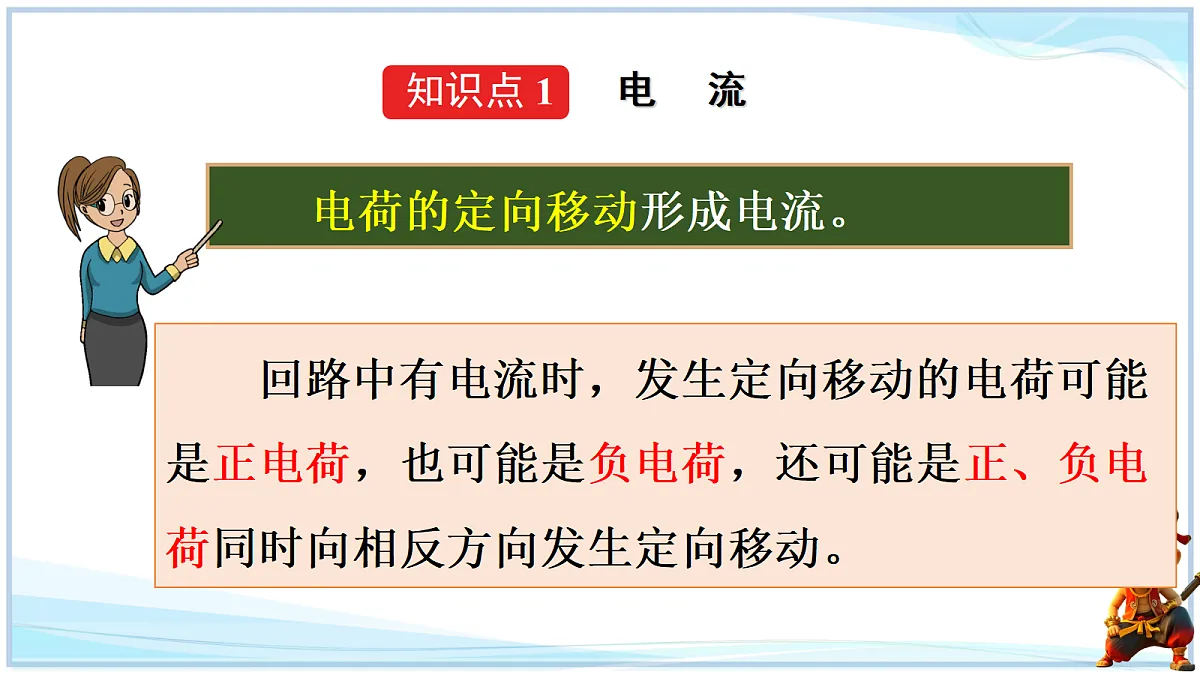

电荷的定向移动形成电流。
回路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向发生定向移动。

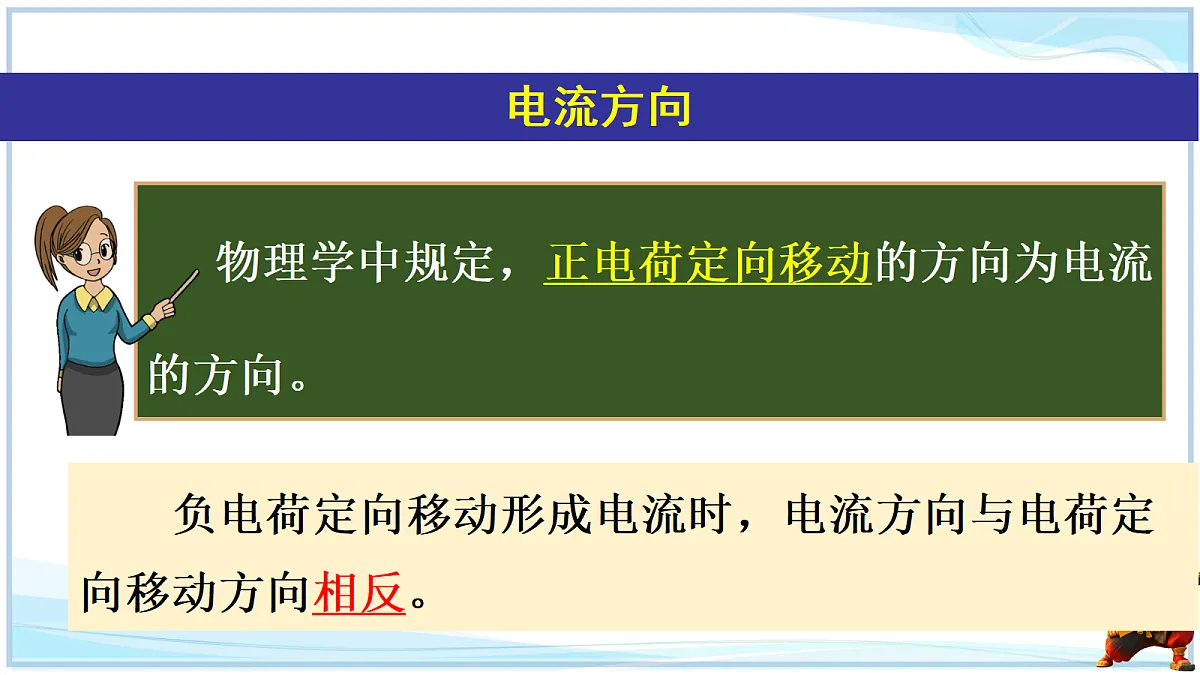

物理学中规定，正电荷定向移动的方向为电流的方向。
负电荷定向移动形成电流时，电流方向与电荷定向移动方向相反。
在电源外部，电流的方向是从电源正极经过用电器流向负极的。

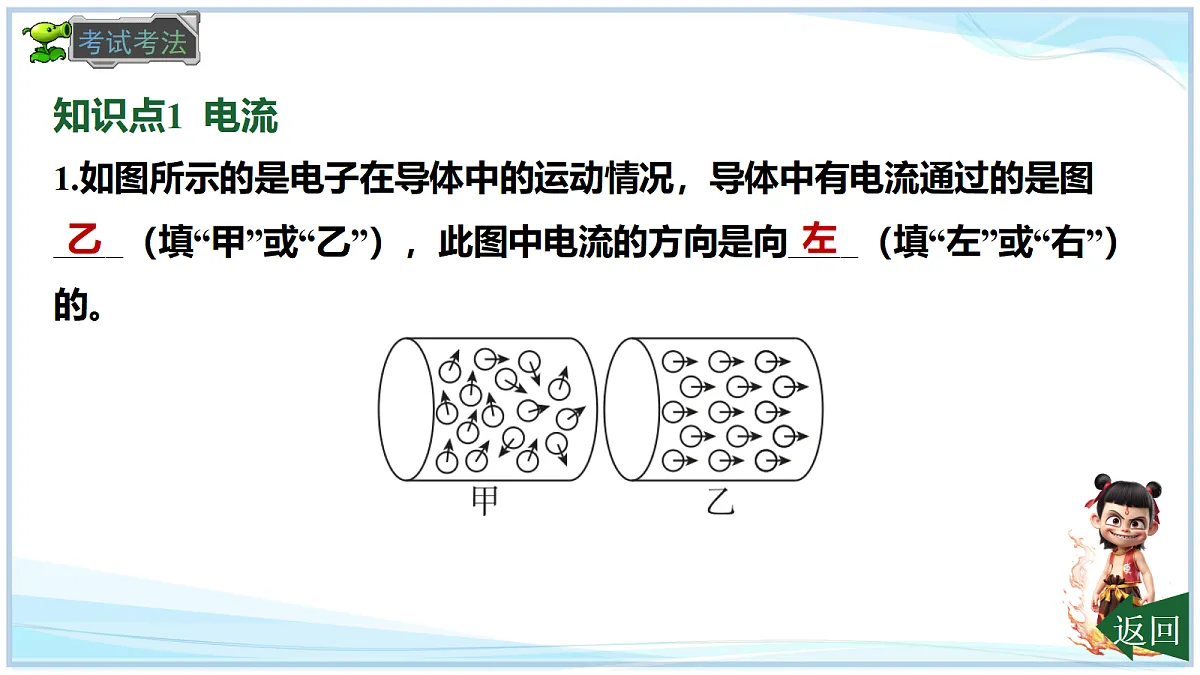

1.如图所示的是电子在导体中的运动情况，导体中有电流通过的是图____（填“甲”或“乙”），此图中电流的方向是向____（填“左”或“右”）的。
2.如图所示的箭头表示电流方向，其中正确的是( )
A. B. C. D.
3.下列关于电流的说法中正确的是( )
A.电路中有电源就一定有电流B.电流总是从电源的正极流到电源的负极C.电子定向移动的方向与电流的方向相反D.只有正电荷的定向移动才能形成电流
常见的导体:金属、人体、大地、石墨、食盐水溶液等。
常见的绝缘体: 橡胶、玻璃、塑料、空气、油等。
知识点2 导体与绝缘体
5.通常情况下，下列都属于导体的一组物质是( )
A.大地、食盐水B.铝线、玻璃C.水银、橡胶D.塑料、人体
6.关于导体和绝缘体，下列说法正确的是( )
A.绝缘体在任何条件下都不能变成导体B.一般情况下，纯净水、石墨、大地都是导体C.绝缘体不容易导电，是因为绝缘体中没有电荷D.金属容易导电，是因为金属内部有大量的自由电子
电路的基本构成：电源、用电器、导线、开关
只有电路闭合时，电路中才有电流。
例 电路中电源的作用是_____________。如图甲所示在充电过程中，手机电池相当于电路中的___________（填电路元件），如图乙所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个___________（填电路元件）接在电路中。
7.下列关于电路的说法错误的是 ( )
A.电源是消耗电能的装置B.用电器是将电能转化为其他形式的能的装置C.开关的作用是控制电路的通断D.一般的电路是由电源、用电器、开关和导线组成的
8.如图所示，电路连接完整且正确的是( )
A. B. C. D.
9.电动自行车充好电后，转动钥匙就可以骑行了。在骑行时，电动自行车的电瓶相当于( )
A.电源B.开关C.导线D.用电器
10.[北京海淀区期中] 如图所示的铅笔，其各组成部分在图中已标出，通常情况下属于导体的是( )
A.橡皮B.塑料套C.木质笔杆D.石墨笔芯
11.手电筒的构造如图所示，下面关于手电筒的说法中正确的是( )
A.手电筒中没有电线，因此手电筒不属于电路B.按键相当于电路中的开关C.干电池供电时电能转化为化学能D.手电筒在照明时，没有电流通过弹簧
12.加油站工作人员因与物体摩擦带负电，需进行静电清除，工作人员只需手摸静电消除杆上端的圆球即可，如图所示。则( )
A.人与物体摩擦起电时创造了负电荷B.摩擦时人体失去电子C.静电消除杆上端的圆球可以用橡胶或陶瓷制成D.静电清除时金属杆中电流方向从下向上
用符号表示电路连接的图，叫作电路图。
图2是电饭锅下面的电路。是不是眼花缭乱？
点击视频，认识元件符号，学习画出电路图
画电路图的要求 元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
例 请画出以下电路的电路图。
点击视频，认识通路、断路和短路
电源短路时会损坏电源，甚至引起火灾！
闭合开关K2时，小灯泡L2被短接而熄灭，电流流经外加导线而绕过了小灯泡。
例 请分析如下电路图，指出连错的导线，并改正。
14.避雷针可以避免建筑物遭受雷电的破坏，如图所示，云层带正电，是因为云层______（填“得到”或“失去”）了电子；闪电产生的电流通过避雷针，通过避雷针的电流方向是________________（填“从云层到避雷针”或“从避雷针到云层”）。
17. [天津河东区期中] 如图所示的为“扫吸一体”智能机器人净化空气工作原理图。空气进入除尘区，空气中的尘埃颗粒因放电极电离空气而带上负电，
异种电荷相互吸引
向带正电的集尘板迁移并沉积，以达到除尘的目的，这是利用了___________________，此时电路中形成的电流方向是从__________________（填“放电极流向集尘板”或“集尘板流向放电极”）。
