第3节　凸透镜成像的规律
重点实验　探究凸透镜成像的规律

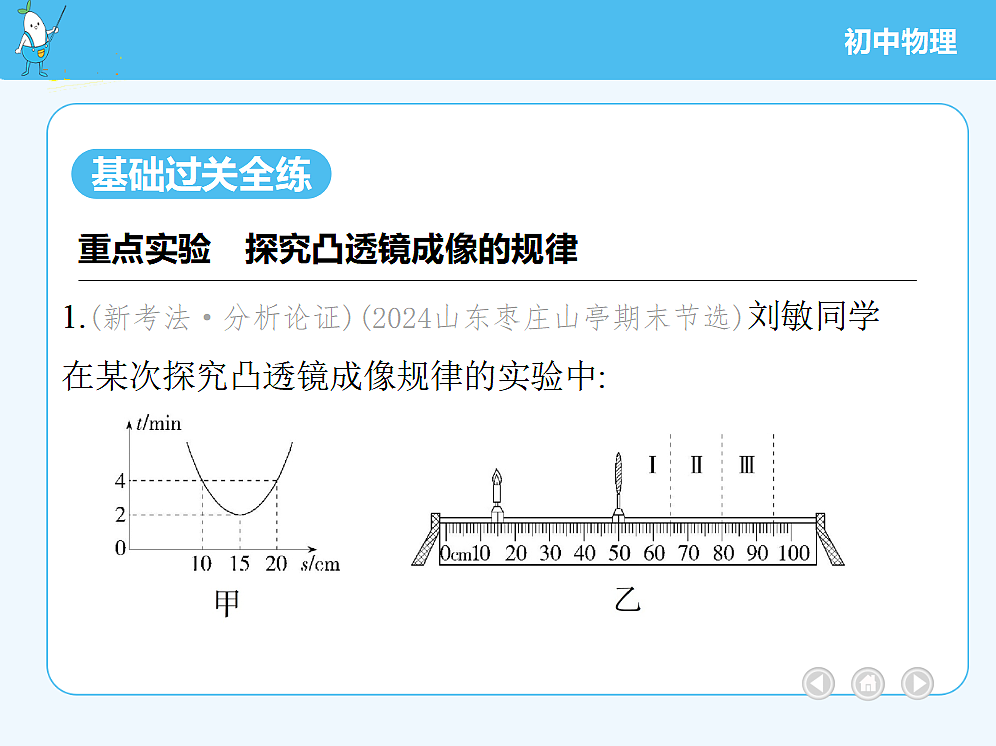

1.(新考法·分析论证)(2024山东枣庄山亭期末节选)刘敏同学在某次探究凸透镜成像规律的实验中:

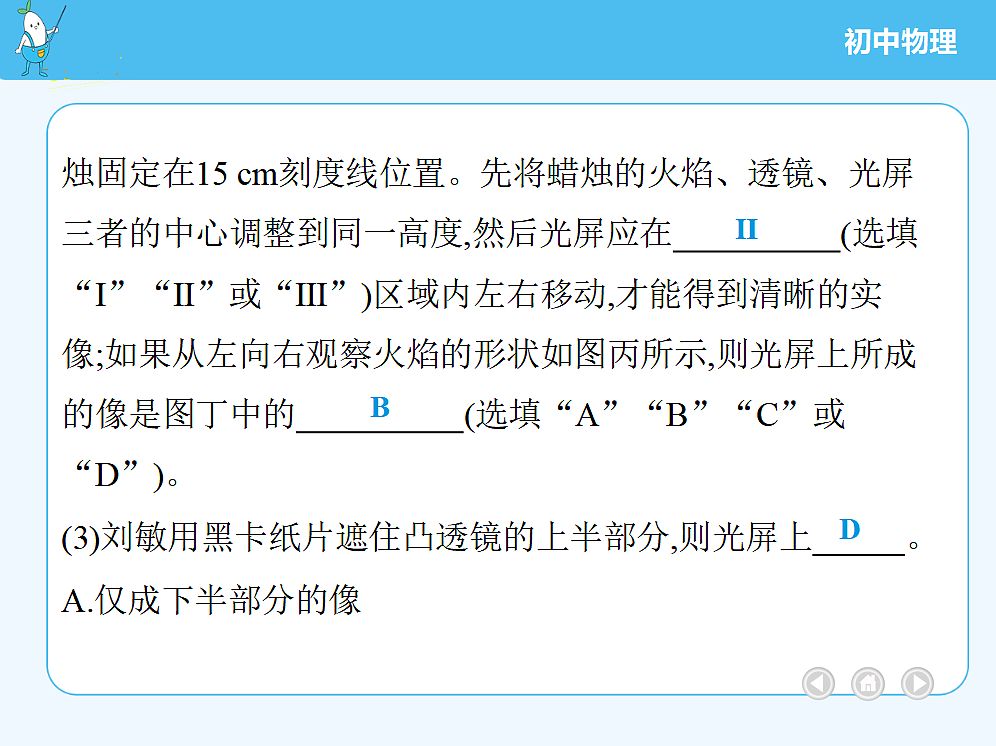

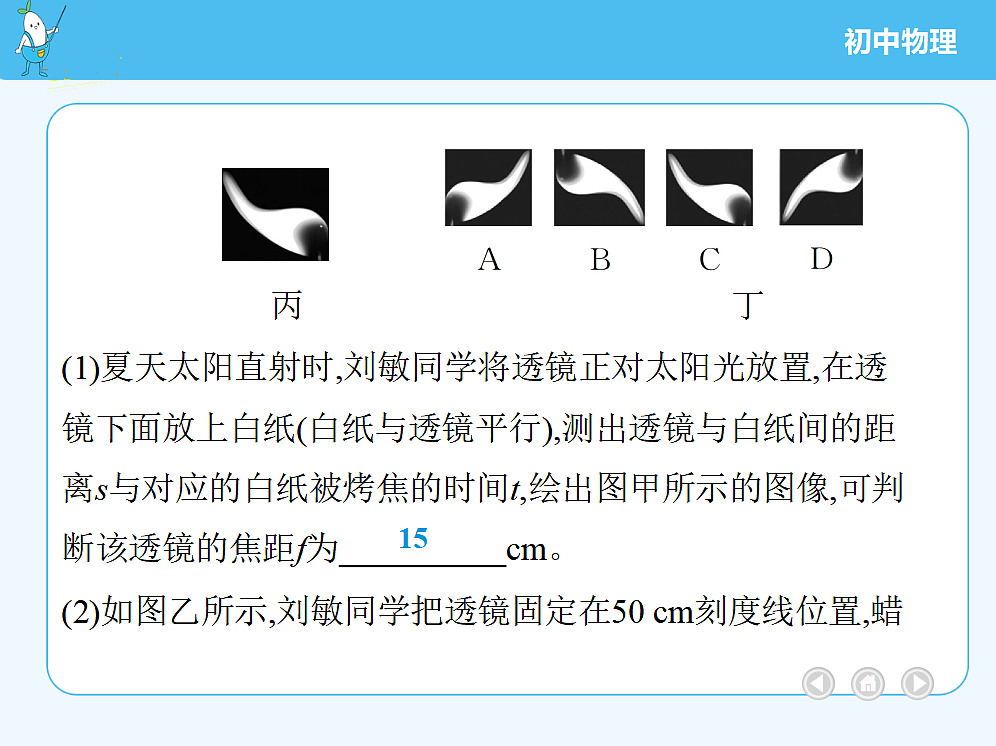

烛固定在15 cm刻度线位置。先将蜡烛的火焰、透镜、光屏三者的中心调整到同一高度,然后光屏应在　　　　    (选填“Ⅰ”“Ⅱ”或“Ⅲ”)区域内左右移动,才能得到清晰的实像;如果从左向右观察火焰的形状如图丙所示,则光屏上所成的像是图丁中的　　　　    (选填“A”“B”“C”或“D”)。(3)刘敏用黑卡纸片遮住凸透镜的上半部分,则光屏上　       。A.仅成下半部分的像

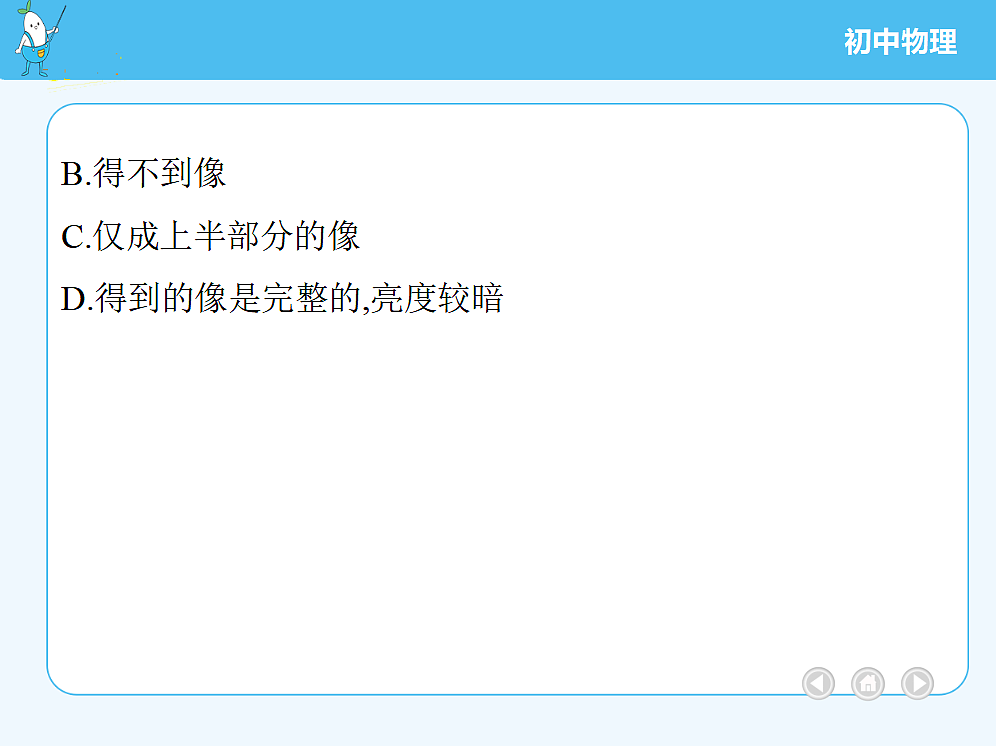

B.得不到像C.仅成上半部分的像D.得到的像是完整的,亮度较暗

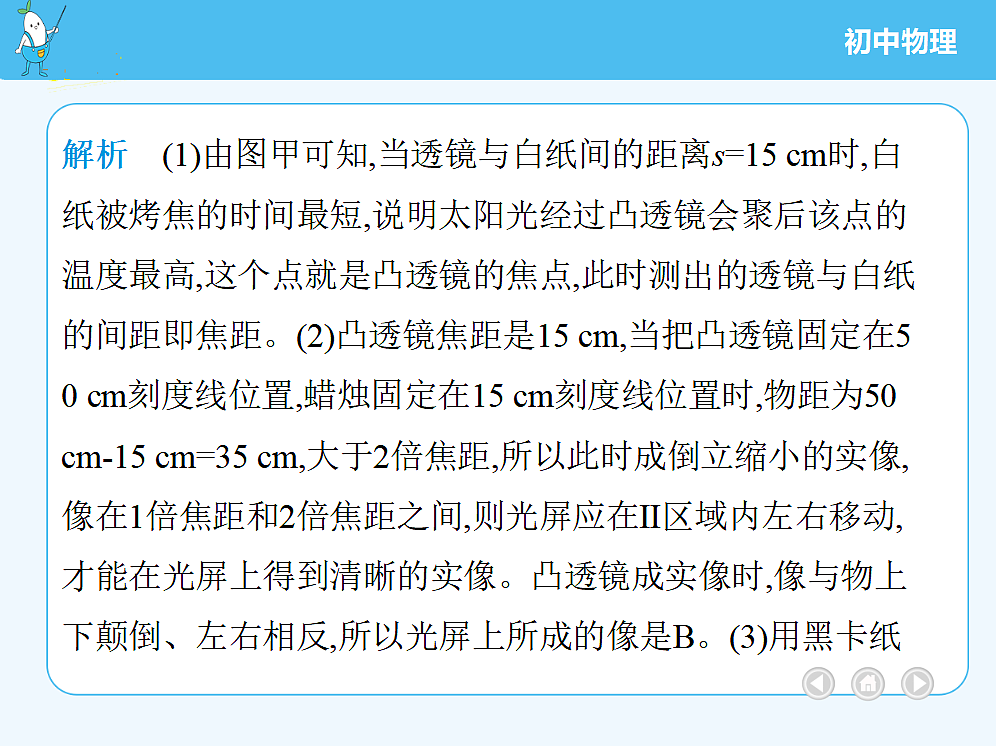

解析　(1)由图甲可知,当透镜与白纸间的距离s=15 cm时,白纸被烤焦的时间最短,说明太阳光经过凸透镜会聚后该点的温度最高,这个点就是凸透镜的焦点,此时测出的透镜与白纸的间距即焦距。(2)凸透镜焦距是15 cm,当把凸透镜固定在50 cm刻度线位置,蜡烛固定在15 cm刻度线位置时,物距为50 cm-15 cm=35 cm,大于2倍焦距,所以此时成倒立缩小的实像,像在1倍焦距和2倍焦距之间,则光屏应在Ⅱ区域内左右移动,才能在光屏上得到清晰的实像。凸透镜成实像时,像与物上下颠倒、左右相反,所以光屏上所成的像是B。(3)用黑卡纸

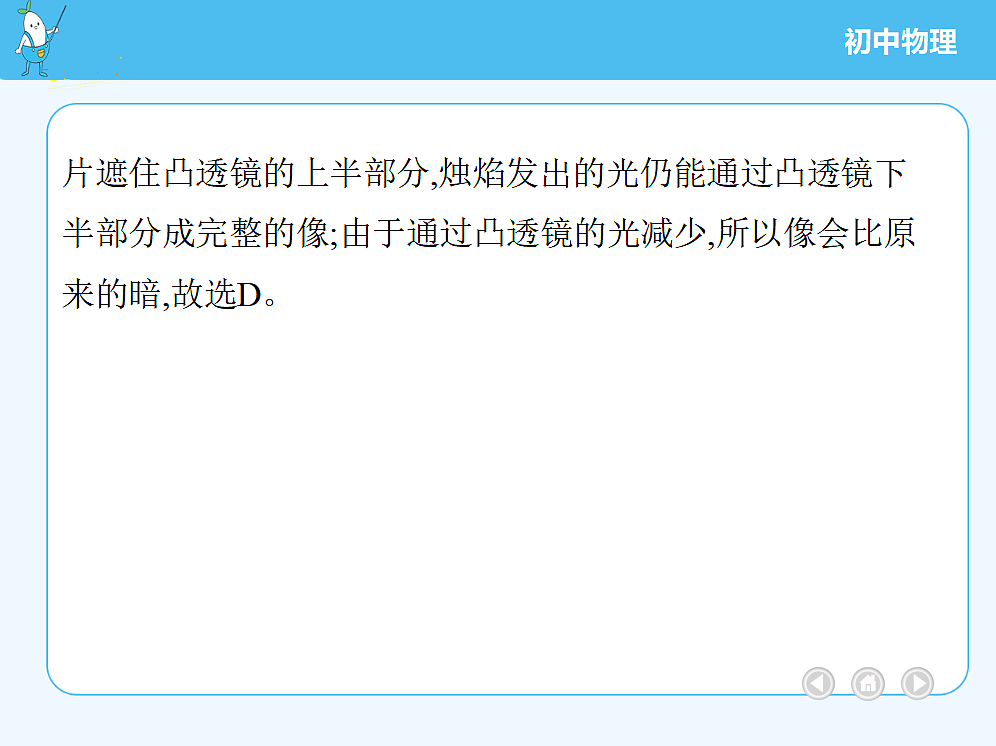

片遮住凸透镜的上半部分,烛焰发出的光仍能通过凸透镜下半部分成完整的像;由于通过凸透镜的光减少,所以像会比原来的暗,故选D。
2.(新独家原创)如图所示,小龙利用由发光二极管制作的“F”光源、凸透镜、光屏和光具座探究凸透镜成像规律。 (1)实验时调节光源、凸透镜和光屏的中心大致在　　　        ,其目的是使所成的像在光屏中央。(2)图乙中的A、B、C、D、E是将“F”光源由较远处逐渐
靠近凸透镜的过程中人眼从凸透镜右侧通过凸透镜所看到的像。则看到像的先后顺序正确的是 (　　) A.A→B→C→E→DB.A→B→C→D→EC.E→D→C→B→AD.D→E→C→B→A
(3)图甲中光屏上出现了清晰　　　　    (选填“缩小”“等大”或“放大”)的像,生活中利用这个成像特点制成了　    　　     (选填“照相机”“投影仪”或“放大镜”);当光源适当靠近透镜时,为使光屏上依旧出现清晰的像,光屏应适当　　　　    (选填“靠近”或“远离”)透镜。(4)用由发光二极管制作的“F”光源代替蜡烛,其优点是    　 　　    (写出一条,合理即可)。
解析　(1)为了使像成在光屏的中央,实验时需要调节光源、凸透镜和光屏的中心大致在同一高度;(2)用如图甲所示的装置,将“F”光源由较远处逐渐靠近凸透镜的过程中,先后经历了u>2f成倒立、缩小的实像,u=2f成倒立、等大的实像,ff,成倒立、缩小的实像,光屏应放在图中E区域才可能呈现清晰的像,故A错误;蜡烛从图中位置逐渐远离透镜时物距增大,根据凸透镜成实像时“物远像近像变小”可知,所成的像会逐渐变小,故B正确;若无论怎么移动光屏,在光屏上都找不到像,说明蜡烛在一倍焦距内或焦点处,即C区域,故C错误;若光屏上要得到一个放大的像,根据2f>u>f时成倒立、放大的实像,蜡烛应该放在图中B区域,故D错误。
解析　为了在盒盖上方附近通过凸透镜观察到标本正立、放大的像,物距应小于焦距。
解析　装有水的圆柱形玻璃瓶在水平方向上相当于一个凸透镜,刚开始铅笔靠近玻璃瓶放置时,处于玻璃瓶的一倍焦距以内,此时铅笔透过玻璃瓶成正立放大的虚像,因此铅笔的形状变化了。铅笔由靠近玻璃瓶的位置向远处慢慢移动时,根据凸透镜成虚像时“物远像远像变大”的规律可知,铅笔所成的虚像会越来越大,因此笔尖会越来越长;因为装水的玻璃瓶在竖直方向上粗细相同,所以看到铅笔的粗细是不变的;当铅笔移动到玻璃瓶的一倍焦距以外时,由于此时成倒立放大的实像,所以铅笔尖的方向会发生变化。
解析　由图像可知,2f=10 cm,所以f=5 cm,用该凸透镜作放大镜使用时,u
