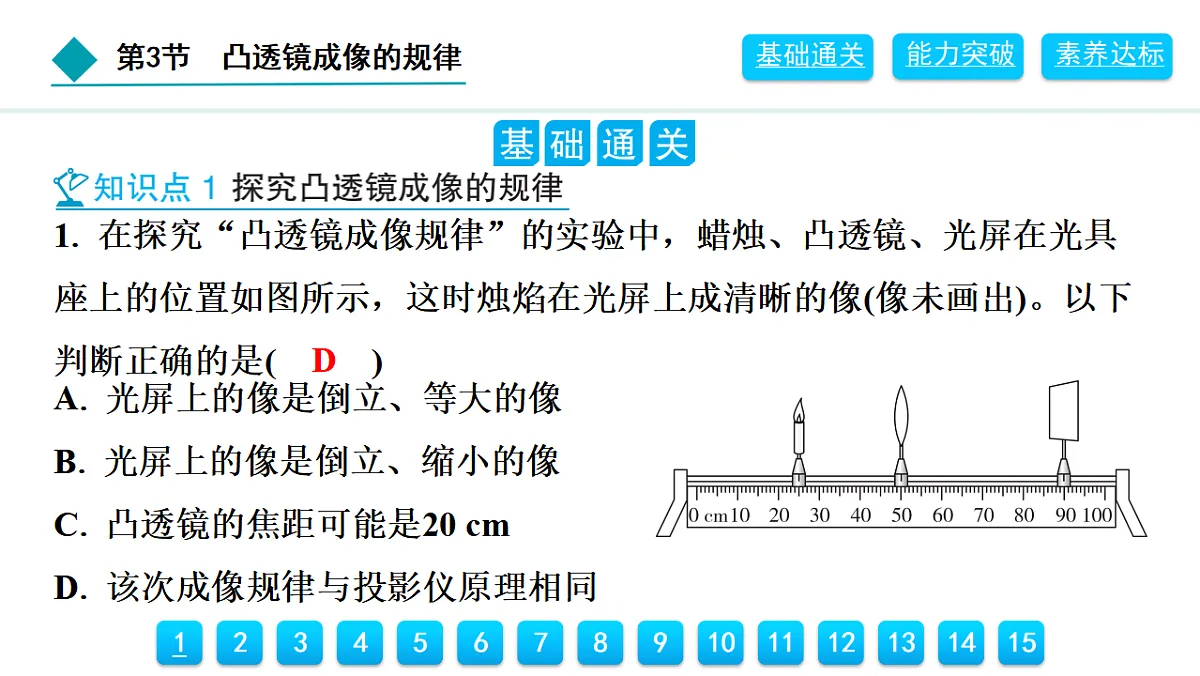

1. 在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像(像未画出)。以下判断正确的是(　D　)

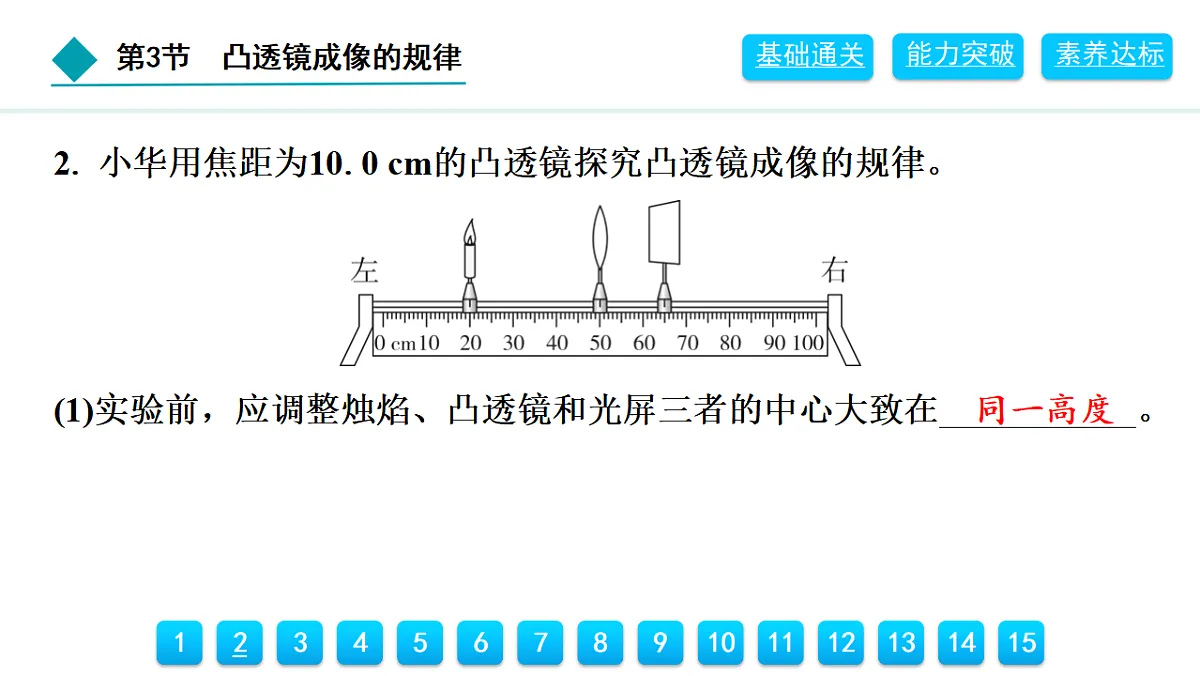

2. 小华用焦距为10.0 cm的凸透镜探究凸透镜成像的规律。
(1)实验前，应调整烛焰、凸透镜和光屏三者的中心大致在 ⁠⁠。

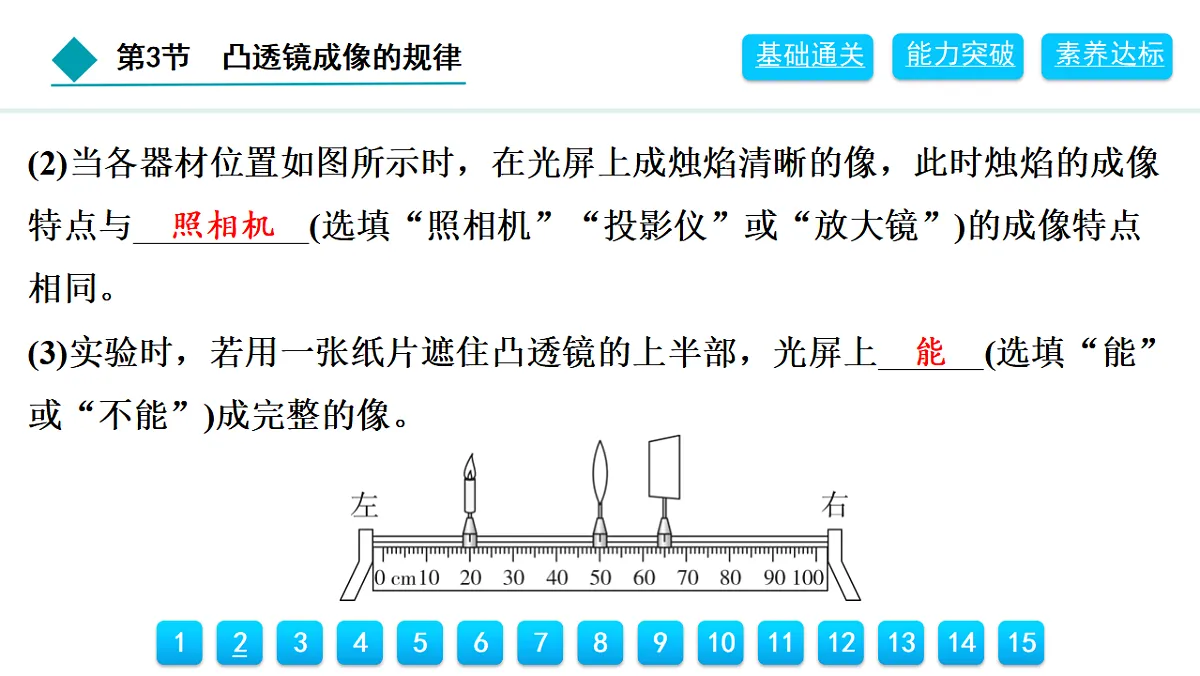

(2)当各器材位置如图所示时，在光屏上成烛焰清晰的像，此时烛焰的成像特点与 (选填“照相机”“投影仪”或“放大镜”)的成像特点相同。(3)实验时，若用一张纸片遮住凸透镜的上半部，光屏上 (选填“能”或“不能”)成完整的像。

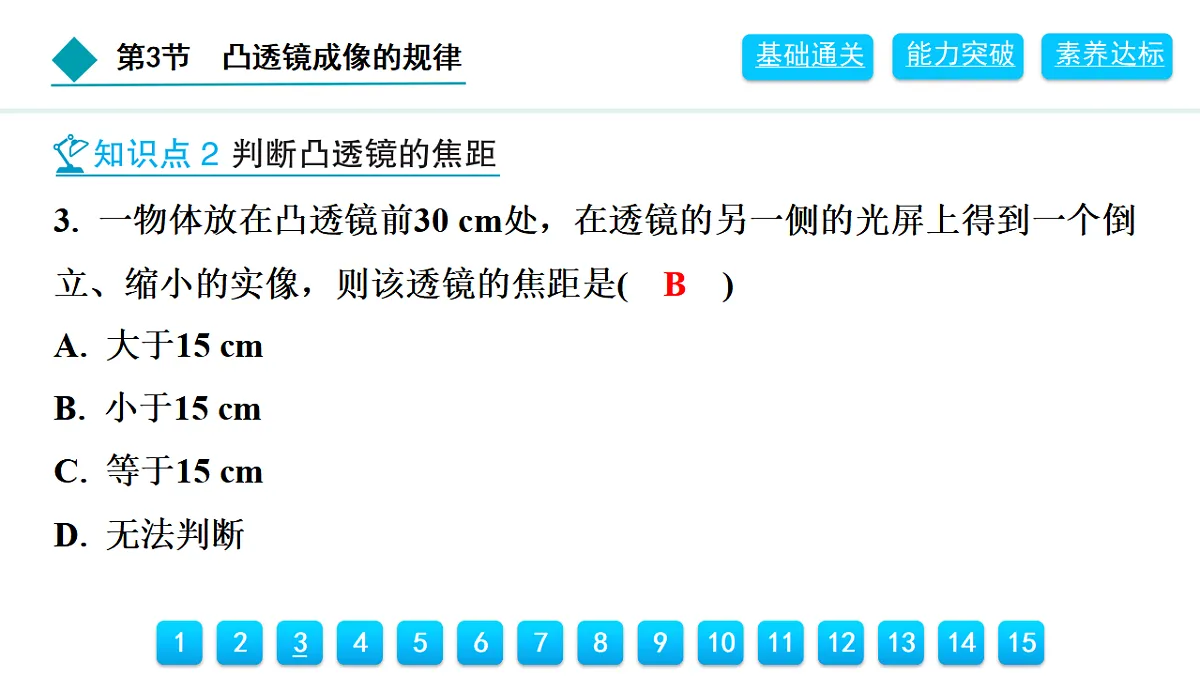

3. 一物体放在凸透镜前30 cm处，在透镜的另一侧的光屏上得到一个倒立、缩小的实像，则该透镜的焦距是(　B　)

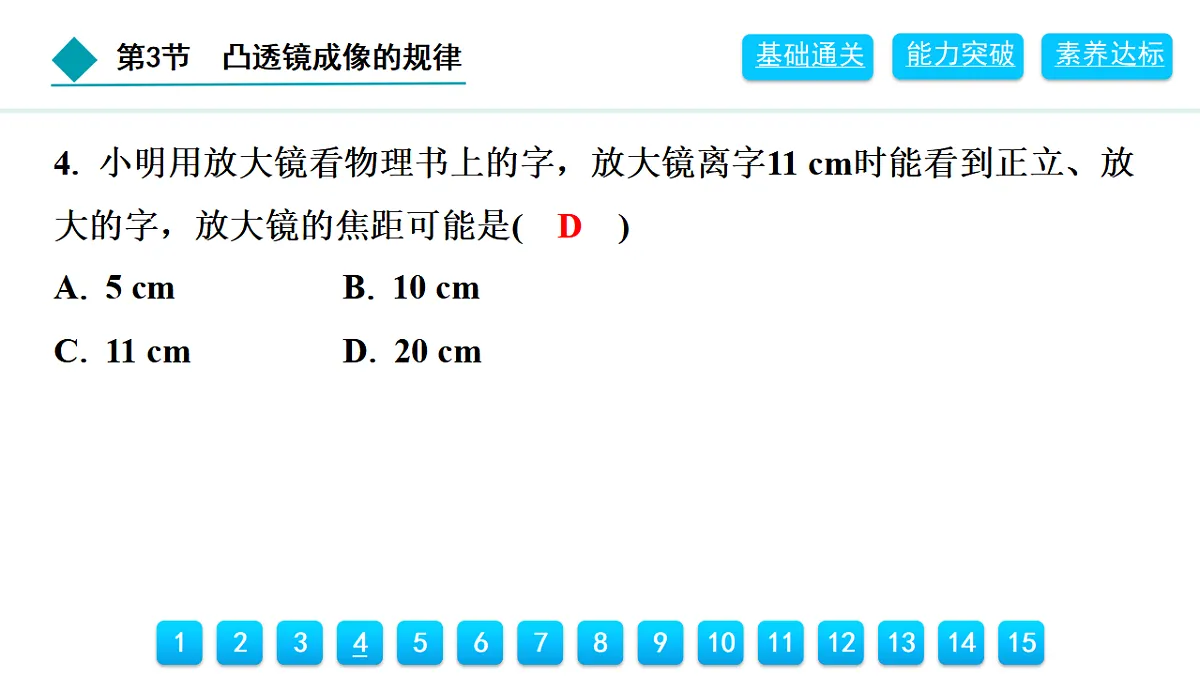

4. 小明用放大镜看物理书上的字，放大镜离字11 cm时能看到正立、放大的字，放大镜的焦距可能是(　D　)

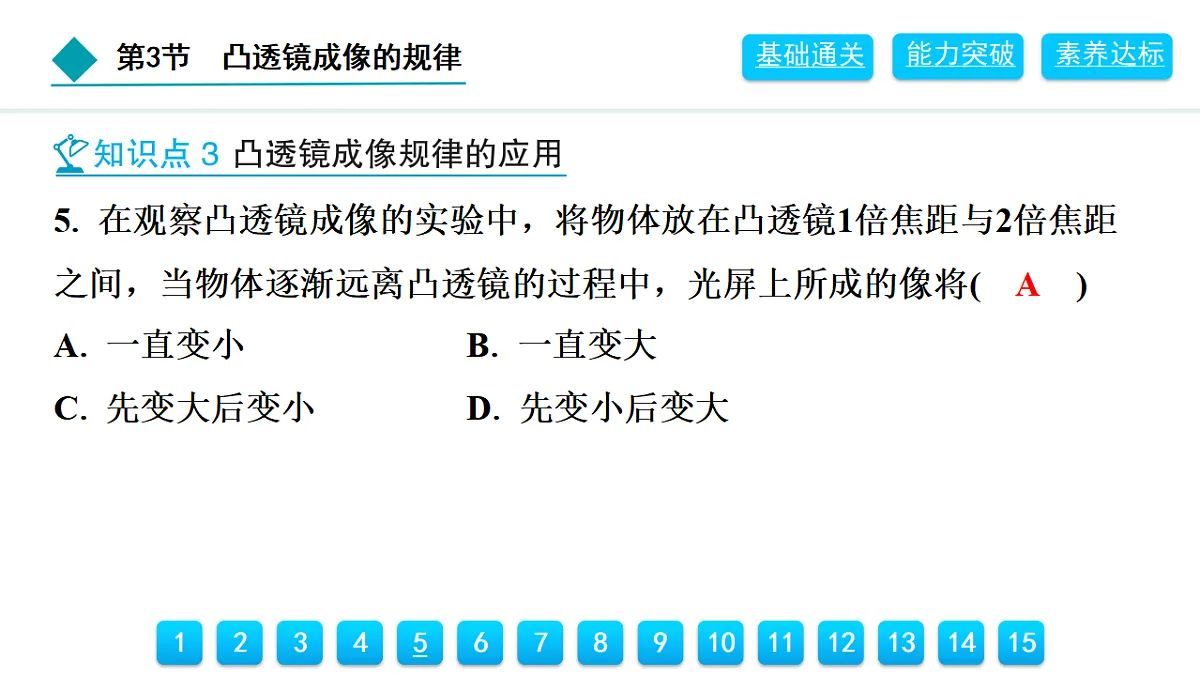

5. 在观察凸透镜成像的实验中，将物体放在凸透镜1倍焦距与2倍焦距之间，当物体逐渐远离凸透镜的过程中，光屏上所成的像将(　A　)

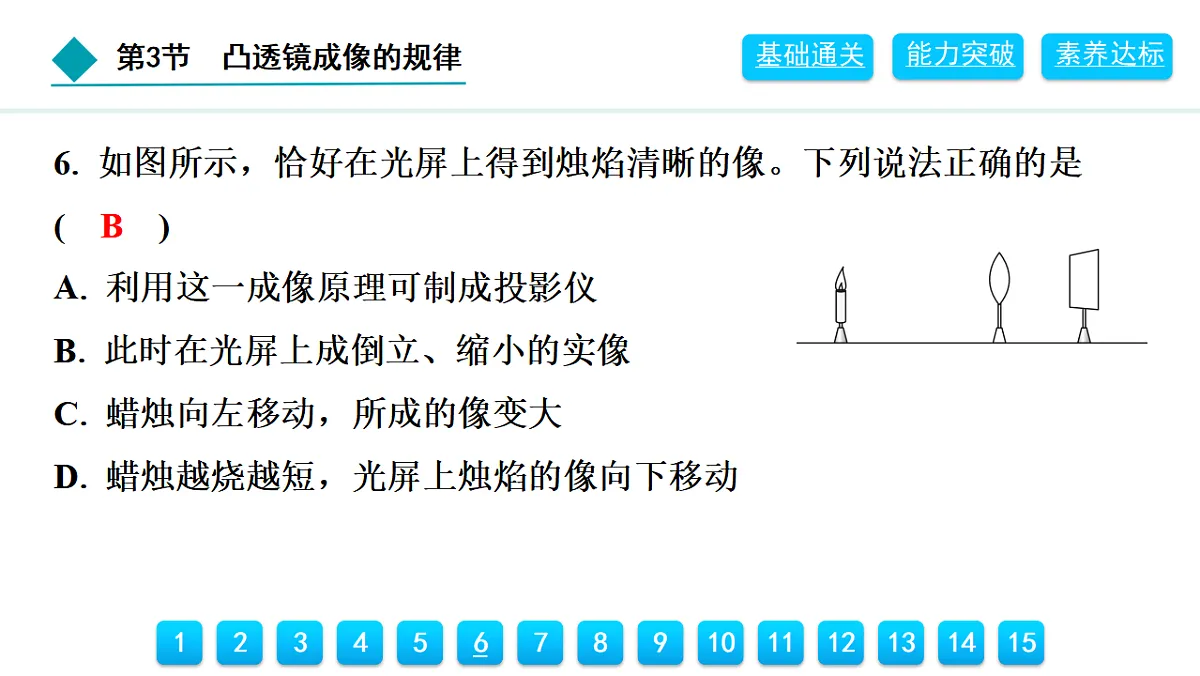

6. 如图所示，恰好在光屏上得到烛焰清晰的像。下列说法正确的是(　B　)
7. 在“探究凸透镜成像的规律”实验时，某小组测量出物距和像距的数据，并绘制成如图所示的图像，根据图像可知(　B　)
8. 将物体放在焦距为f的凸透镜的主光轴上，分别距凸透镜20 cm、14 cm、6 cm时，对应得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距f的范围为(　B　)
9. 小丽在做凸透镜成像实验时，不慎将凸透镜上部碰掉一块，则在光屏上(　D　)
10. 如图所示，A、B、C、D在凸透镜主光轴上，F为焦点。若保持凸透镜和光屏的位置不变，则物体放在哪个位置时，可能在光屏上观察到物体的像(　B　)
11. 如图甲所示的是生物课上小明用放大镜贴着七星瓢虫观察的情况，在将放大镜逐渐远离瓢虫时，小明观察到的成像情况发生了变化，如图乙所示。像的变化情况排序正确的是(　D　)
12. 放在凸透镜左侧20 cm处的蜡烛，通过透镜成倒立、缩小的像。小红记录了实验时蜡烛和透镜的位置，并补充了光路，如图所示。下列说法正确的是(　B　)
13. 在探究“凸透镜成像的规律”的实验中，正确组装实验装置并调节后，如图所示，在光屏上接收到了清晰的倒立、 的实像；若保持蜡烛和凸透镜位置不动，更换一个焦距更小的凸透镜，光屏上的像变模糊了，要使像重新变清晰，可将光屏向 (选填“左”或“右”)调节，此时光屏上的像将 (选填“变大”“变小”或“不变”)。
14. 如图所示的是装有水的圆柱形玻璃杯，将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时成像为正立、放大的 (选填“实”或“虚”)像。如果你要看到笔尖变为指向右侧需要慢慢移动铅笔 (选填“靠近”“远离”)玻璃杯。
