初中物理沪科版（2024）八年级全册（2024）探究：凸透镜成像的规律教学ppt课件

这是一份初中物理沪科版（2024）八年级全册（2024）探究：凸透镜成像的规律教学ppt课件，共24页。PPT课件主要包含了三设计实验，四进行实验，归纳总结，放大镜和照相机，课堂练习等内容，欢迎下载使用。
1.能完成“探究凸透镜成像的规律”的实验，有安全意识，能完成实验报告；2.能用凸透镜成像的规律解释生活中的相关现象。
1.物体位于凸透镜的2倍焦距外时，成缩小、倒立的实像；

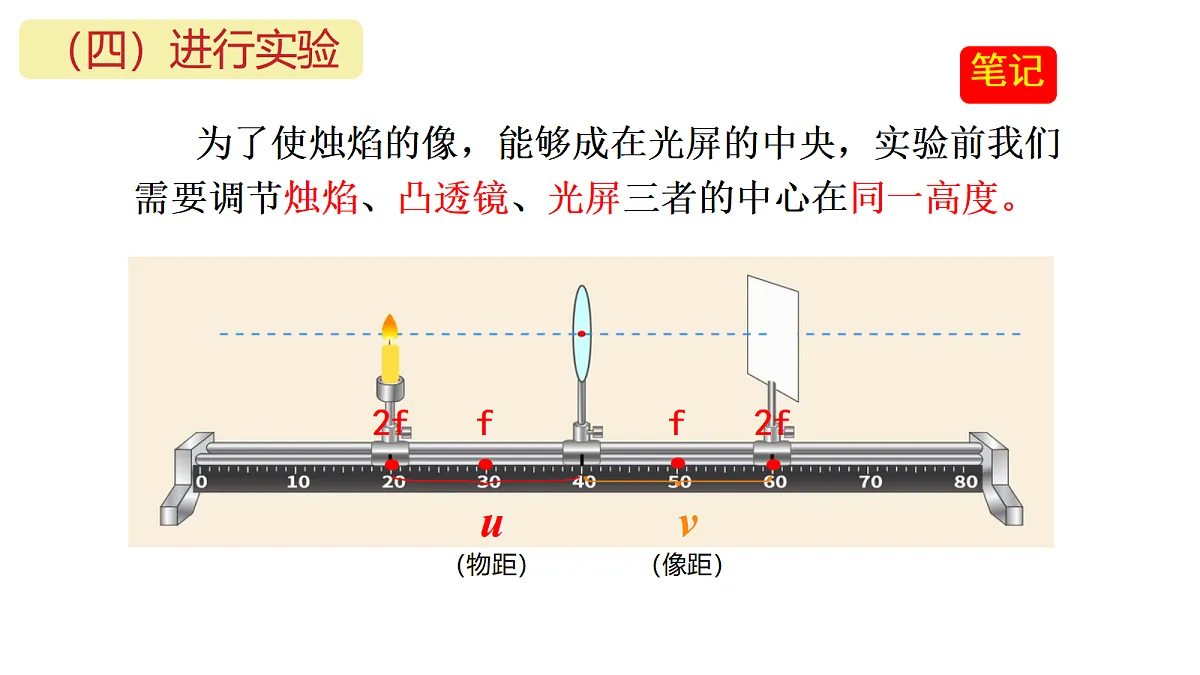

为了使烛焰的像，能够成在光屏的中央，实验前我们需要调节烛焰、凸透镜、光屏三者的中心在同一高度。
凸透镜成像实验完整视频：

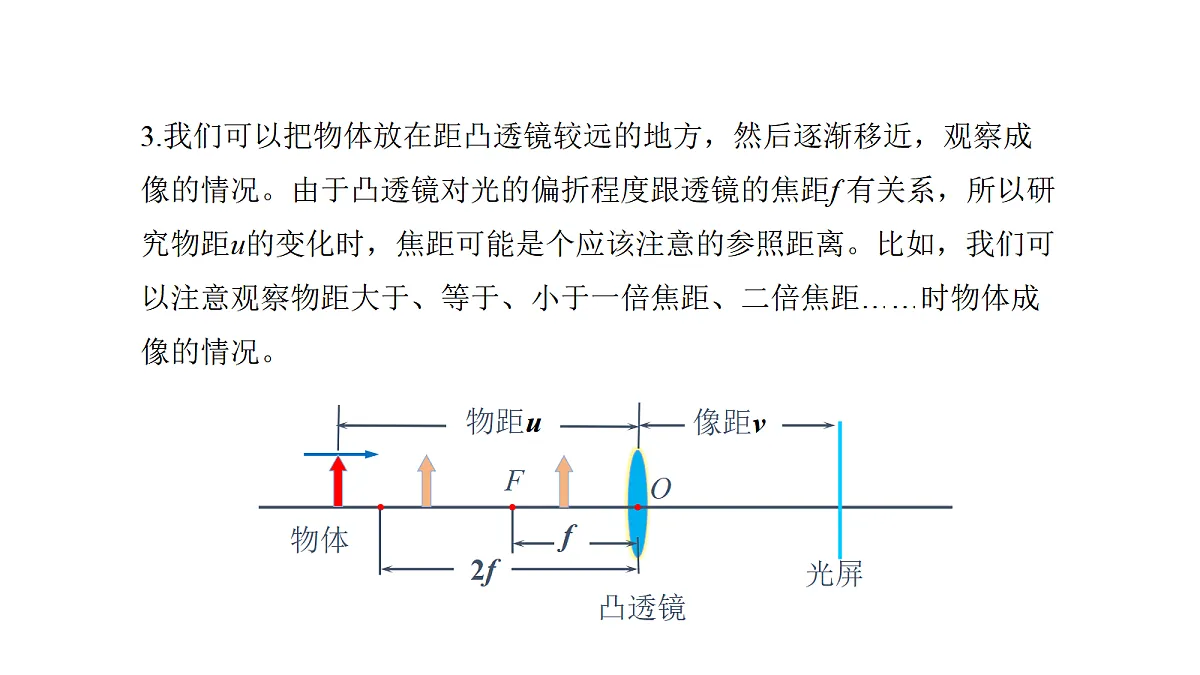

3.我们可以把物体放在距凸透镜较远的地方，然后逐渐移近，观察成像的情况。由于凸透镜对光的偏折程度跟透镜的焦距f 有关系，所以研究物距u的变化时，焦距可能是个应该注意的参照距离。比如，我们可以注意观察物距大于、等于、小于一倍焦距、二倍焦距……时物体成像的情况。

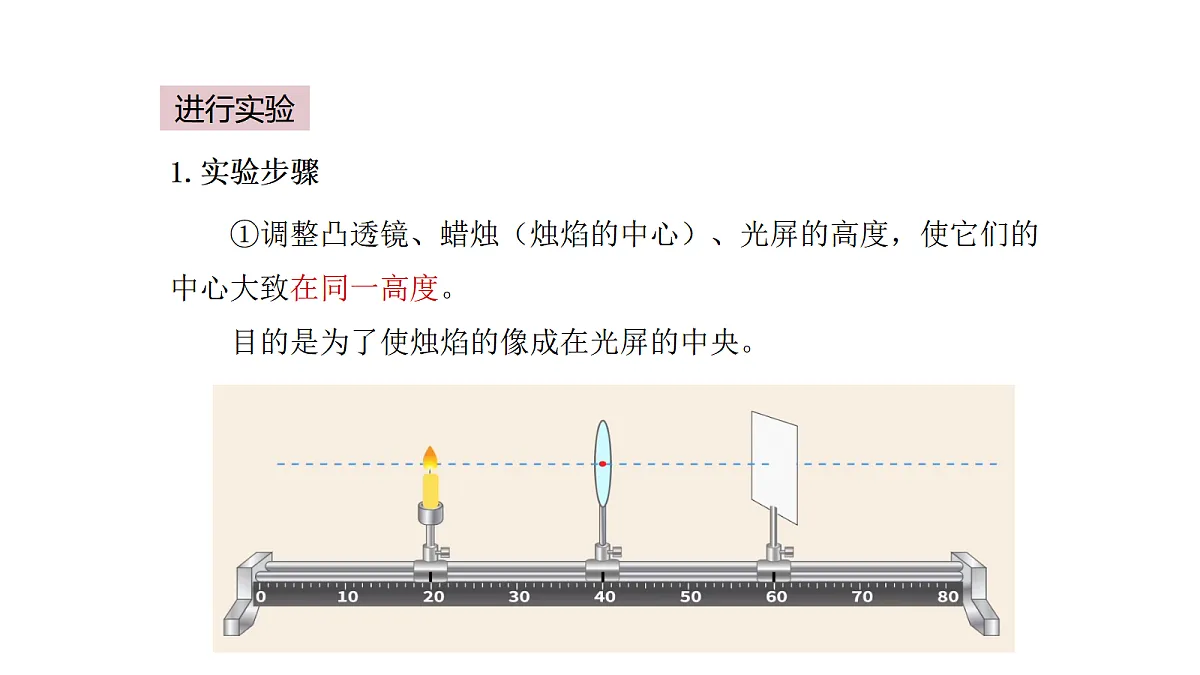

①调整凸透镜、蜡烛（烛焰的中心）、光屏的高度，使它们的中心大致在同一高度。目的是为了使烛焰的像成在光屏的中央。
u>2f , 2f>v>f , 成倒立缩小的实像。（倒立：上下左右都颠倒）
u=2f , v=2f , 成倒立等大的实像。（倒立：上下左右都颠倒）
探究：凸透镜成像的规律
（4）物体位于凸透镜的1倍焦距时，不能成像。
（5）物体位于凸透镜的1倍焦距以内时，成放大、正立的虚像。
3.太空授课中航天员成像时，物距与水球的焦距存在怎样的关系？
所成的像是倒立缩小的实像，说明物距在水球的两倍焦距之外。
物体位于凸透镜的2倍焦距外时，成缩小、倒立的实像；物体位于2倍焦距时，成等大、倒立的实像；物体位于2倍焦距与1倍焦距之间时，成放大、倒立的实像；物体位于1倍焦距时，不能成像；物体位于1倍焦距以内时，成放大、正立的虚像。
举例说明在生活中凸透镜还有哪些用处。
1.某凸透镜焦距为15cm，若将一物体放在此透镜前25cm处，则可在透镜的另一侧得到一个（ ) A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、缩小的虚像
2．小明同学做凸透镜成像的实验时，将点燃的蜡烛放在凸透镜前，在光屏上得到清晰的倒立、放大的实像，保持透镜位置不变，把蜡烛与光屏的位置对换，则 (　　)A．光屏上有倒立、缩小的实像B．光屏上有倒立、放大的实像C．光屏上有正立、等大的虚像D．光屏上没有像
当物距u
